Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 129

Tag reverse clutch pack for reassembly identi-

fication.

Fig. 7 OD/Reverse Pressure Plate

Fig. 8 Waved Snap Ring

Fig. 9 Remove OD Clutch Pack

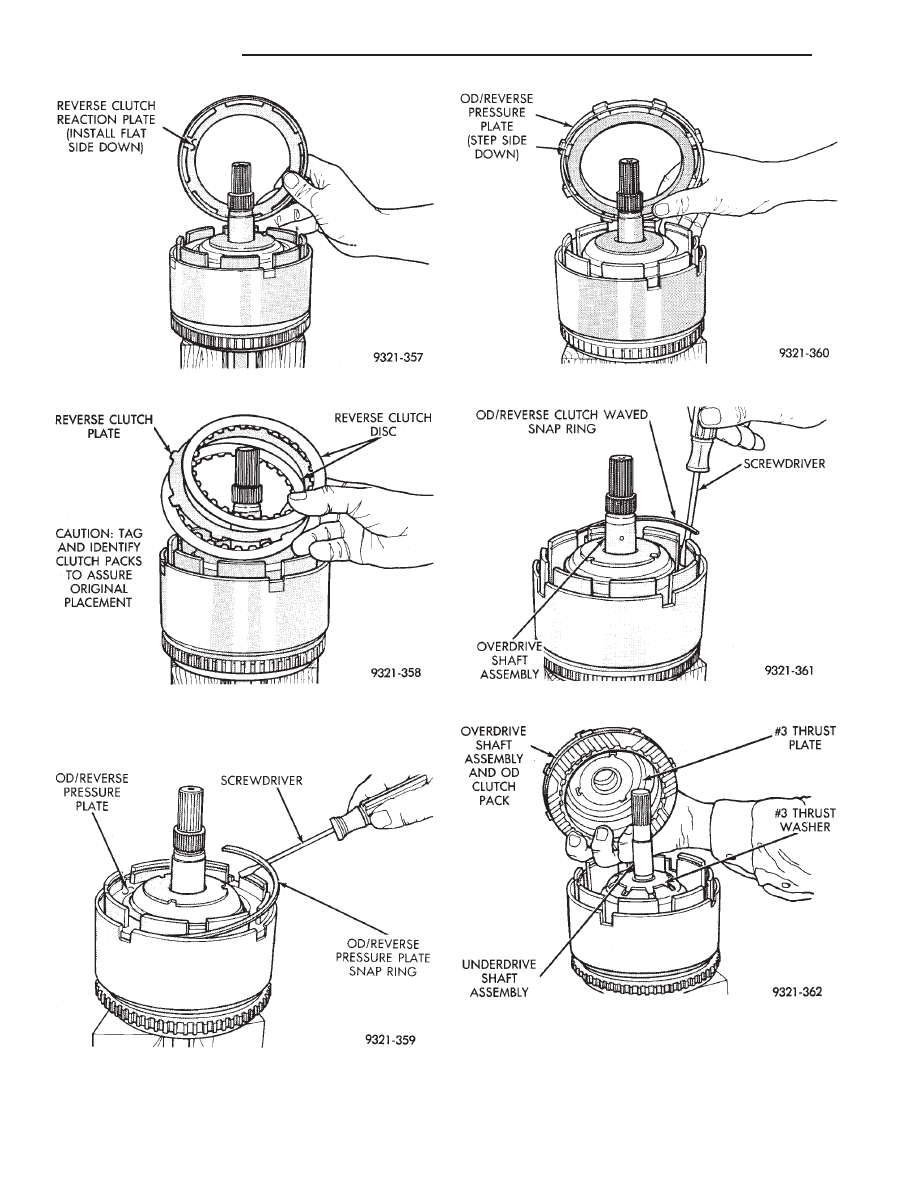

Fig. 4 Reverse Clutch Reaction Plate

Fig. 5 Reverse Clutch Pack

Fig. 6 OD/Reverse Pressure Plate Snap Ring

21 - 122

TRANSAXLE

Ä

Tag overdrive clutch pack for reassembly iden-

tification.

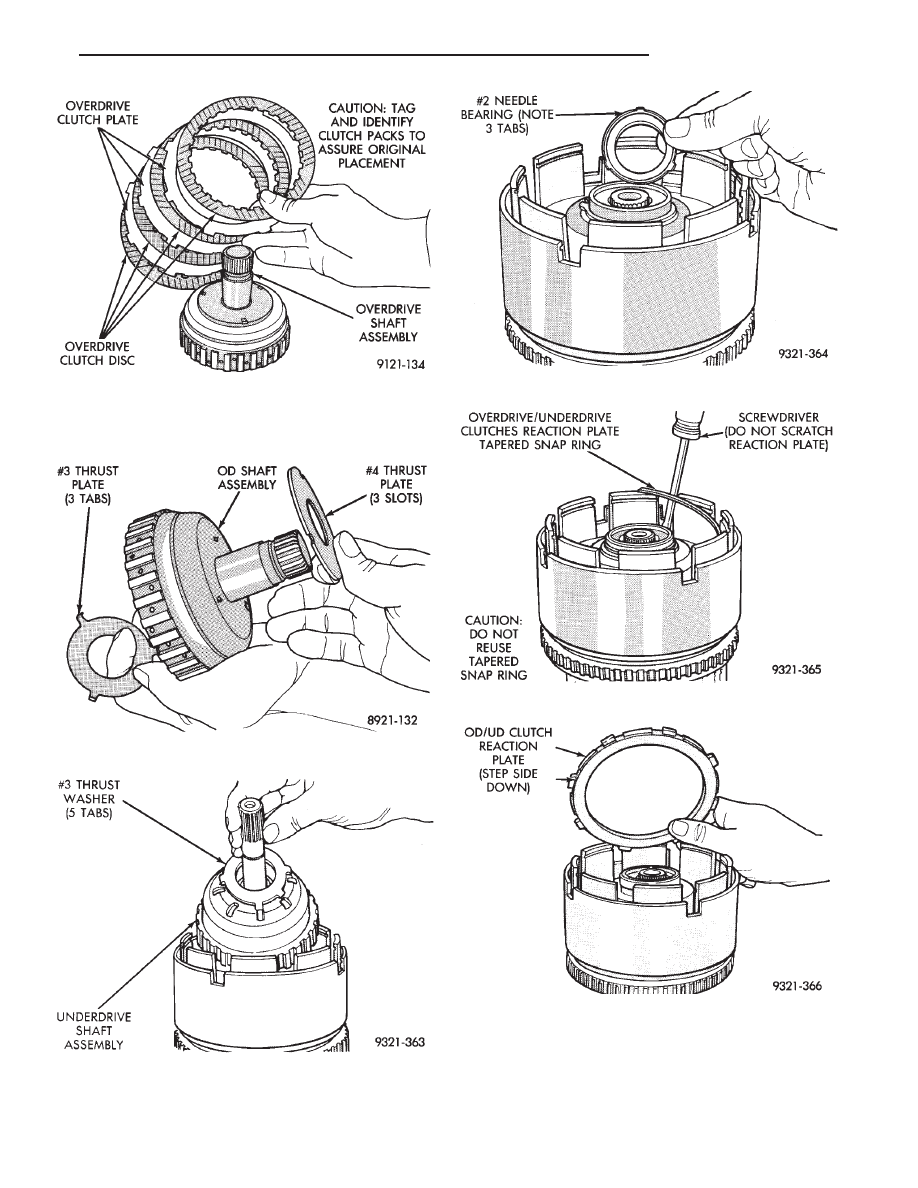

Fig. 13 No. 2 Needle Bearing

Fig. 14 OD/UD Reaction Plate Tapered Snap Ring

Fig. 15 OD/UD Reaction Plate

Fig. 10 Overdrive Clutch Pack

Fig. 11 Overdrive Shaft Assembly

Fig. 12 Underdrive Shaft Assembly

Ä

TRANSAXLE

21 - 123

Tag underdrive clutch pack for reassembly

identification.

CAUTION: Compress return spring just enough to
remove or install snap ring.

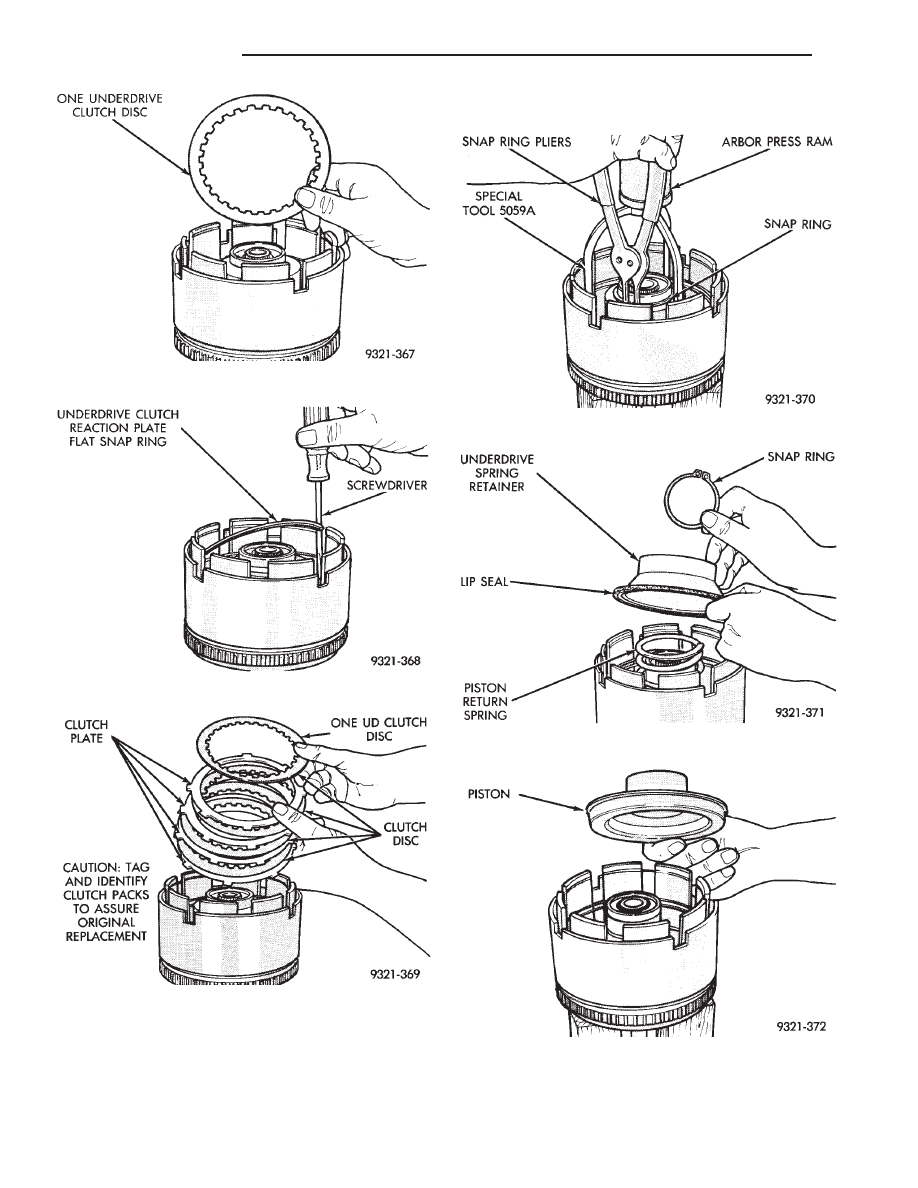

Fig. 19 UD Spring Retainer Snap Ring

Fig. 20 UD Return Spring and Retainer

Fig. 21 Underdrive Clutch Piston

Fig. 16 Remove One UD Clutch Disc

Fig. 17 UD Clutch Flat Snap Ring

Fig. 18 Underdrive Clutch Pack

21 - 124

TRANSAXLE

Ä

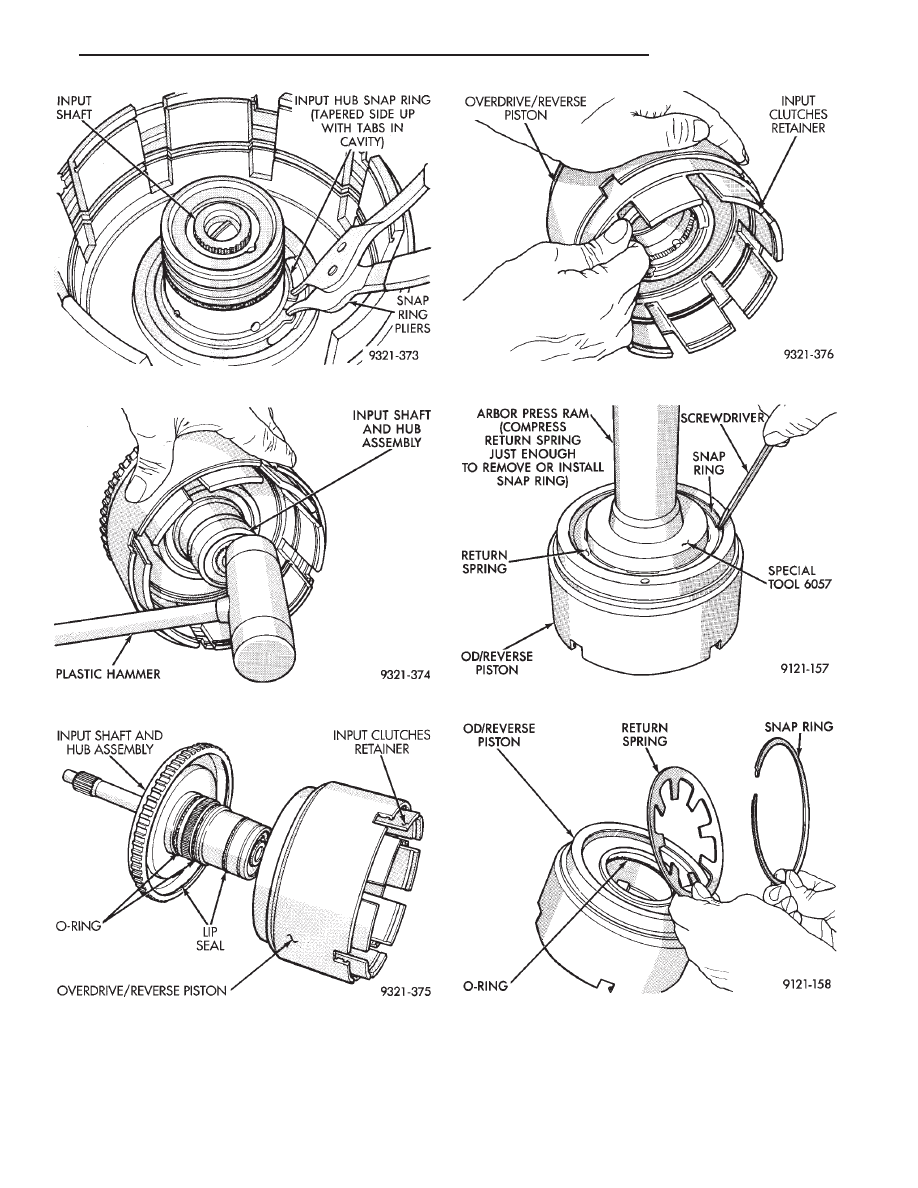

Fig. 22 Input Hub Tapered Snap Ring

Fig. 23 Tap on Input Hub

Fig. 24 Input Hub Removed

Fig. 25 Pull Retainer from Piston

Fig. 26 Install Snap Ring

Fig. 27 Snap Ring and Return Spring
