Daewoo Tico. Обслуживание двигателя F8C

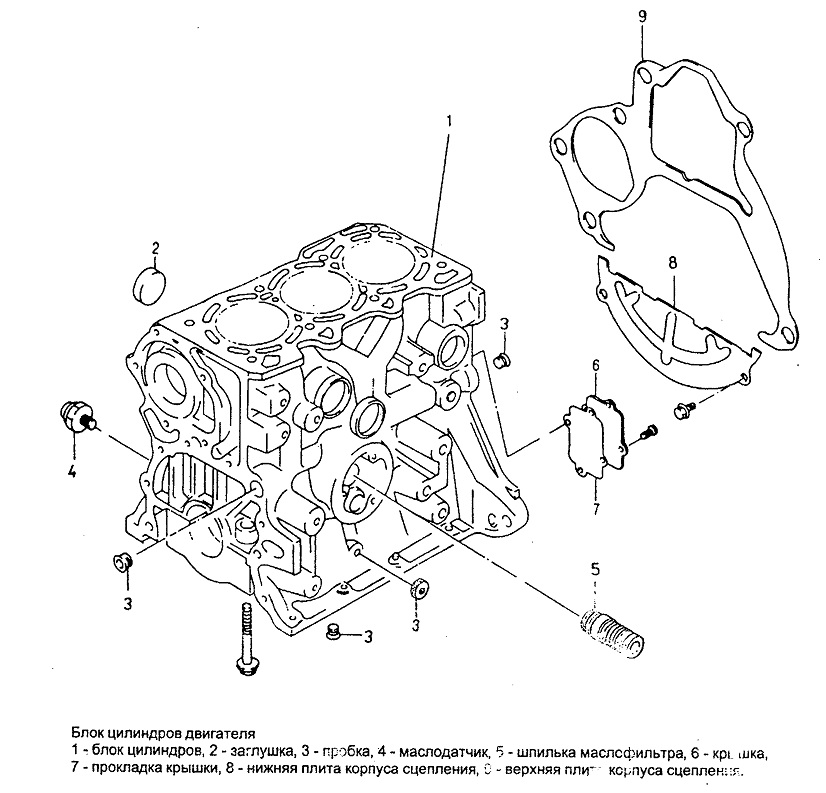

Блок цилиндров и картер двигателя не требуёт обслуживания в процессе эксплуатации автомобиля. В приложении 2 "Основные параметры для регулировки и ремонта" приведены нормальные и предельные значения параметров, касающихся блока цилиндров, поршней, коленвала и шатунов.

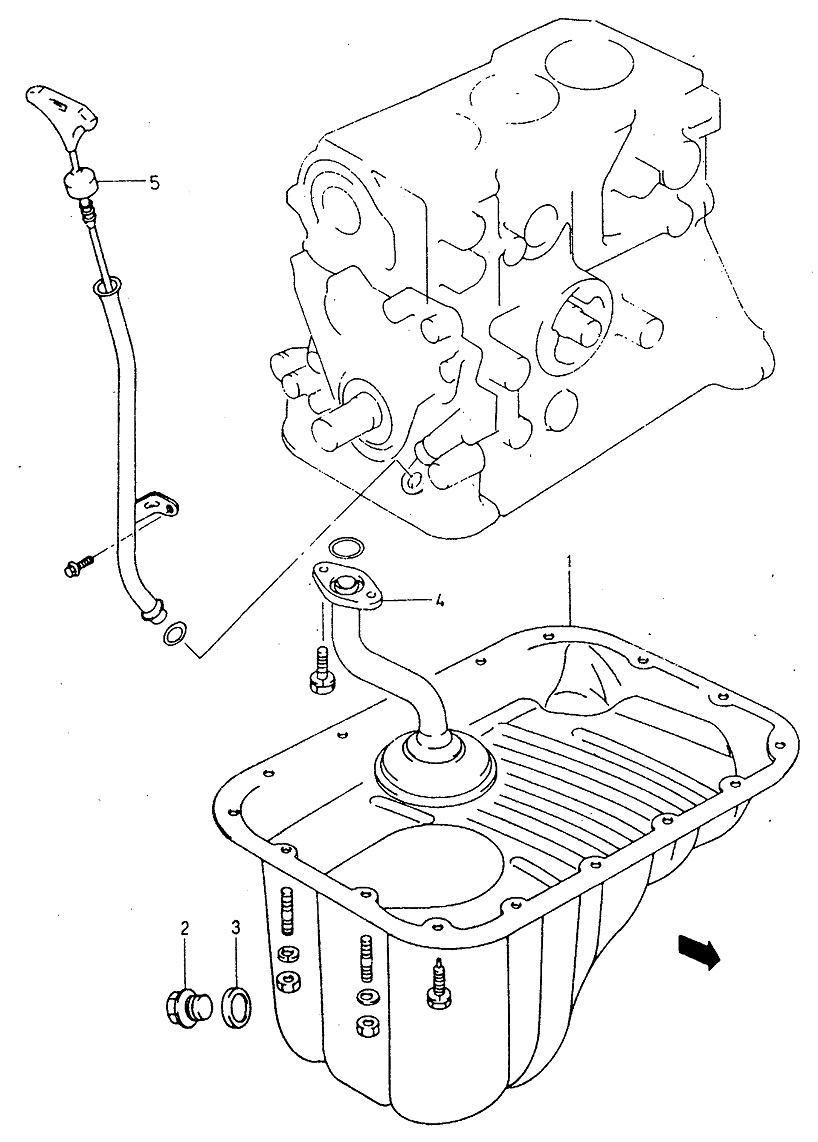

Масляный поддон картера двигателя

1 - поддон,

2 - сливная пробка,

3 - прокладка сливной пробки,

4- маслозаборник,

5 - указатель уровня масла (щуп).

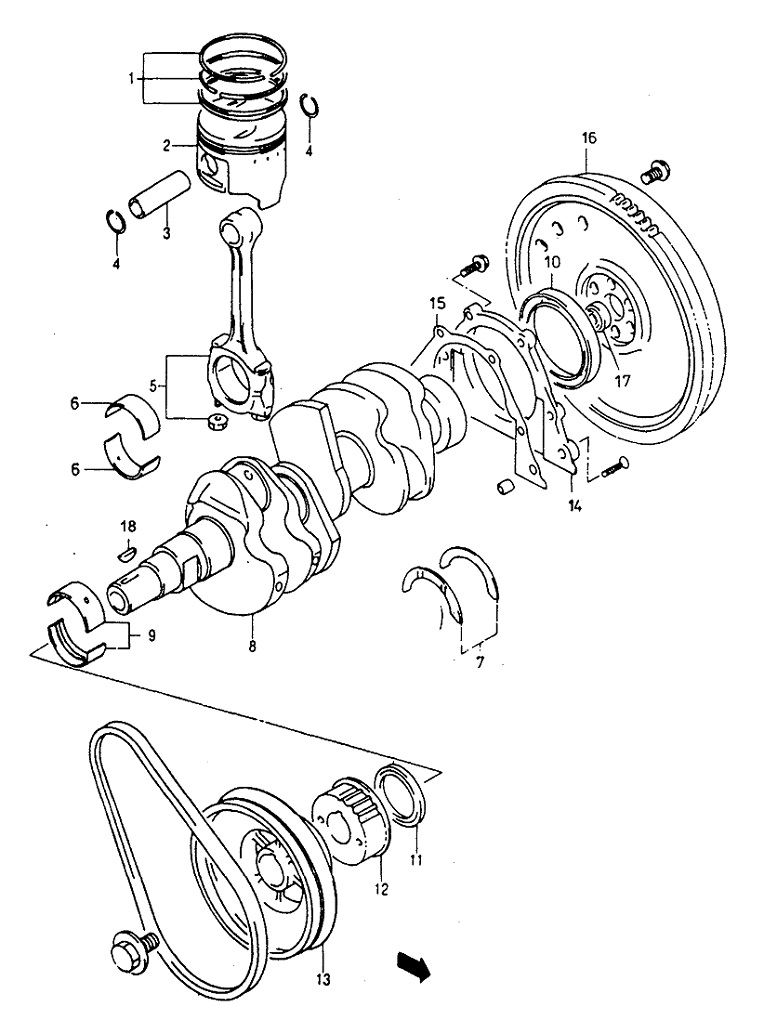

Составные части кривошипношатунного механизма

1 - поршневые кольца,

2 - поршень,

3 - поршневой палец,

4 - стопорное кольцо, .

5 - шатун,

6 - шатунные вкладыши,

7 - упорные полукольца,

8 - коленвал,

9 - вкладыши коренных

подшинников,

10 - задний уплотнитель,

11 - передний уплотнитель,

12 - зубчатое колесо ремня

распредвала,

13 - шкив клиновидного ремня,

14 - крышка,

15 - прокладка крышки,

16 - маховик,

17 - подшинник вала коробки

передач.

18 - шпонка коленвала.
