7

LF45/55 series

Removal and installation

FRONT AXLE, F36/F48

3-19

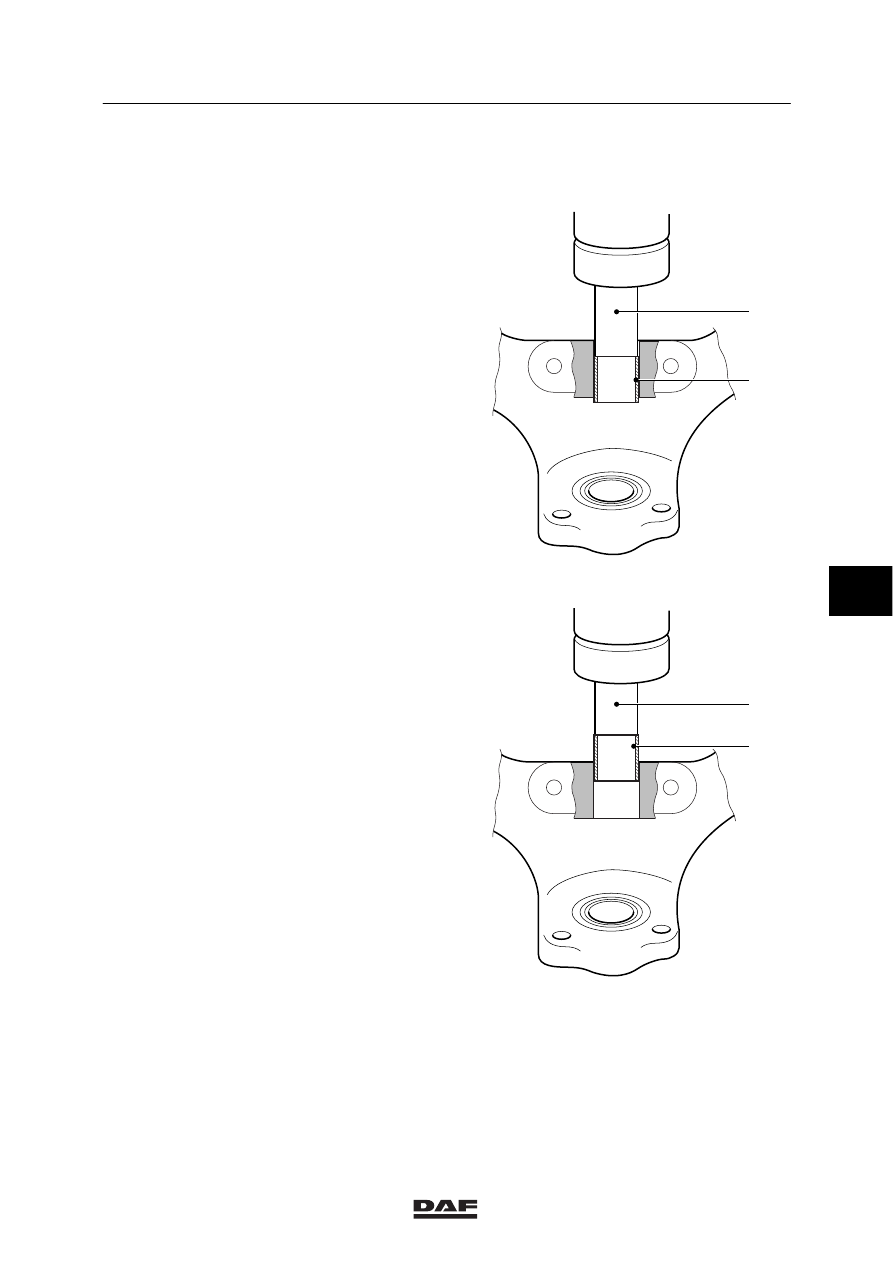

3.13 REMOVAL AND INSTALLATION OF BEARING BUSH/NEEDLE BEARING,

F48 FRONT AXLE

Removing bearing bush/needle bearing, F48
front axle
1.

Take the swivel axle off the axle end.

2.

Position the swivel axle underneath a
suitable press with the bearing bush facing
upwards.

3.

Fit the special tool (DAF no. 1451993C) (1)
to the bearing bush (2) and force the
bearing bush out of the swivel axle.

4.

Turn the swivel axle around and fit the
special tool (DAF no. 1451993A) to the
needle bearing. Force the needle bearing
out of the swivel axle.

5.

Clean the swivel axle.

S7 00 889

1

2

Installing bearing bush/needle bearing, F48
front axle
1.

Fit the bearing bush to the special tool
(DAF no. 1451993D) (1).

2.

Press the bearing bush (2) into the swivel
axle until the special tool (1) abuts.

3.

Apply plenty of grease to the bearing
bush (2).

4.

Turn the swivel axle around.

5.

Apply plenty of grease to the needle
bearing.

6.

Fit the needle bearing to the special tool
(DAF no. 1451993B).

7.

Press the needle bearing into the swivel
axle until the special tool abuts.

8.

Fit the swivel axle to the axle end.

S7 00 890

1

2

6

ᓻ 200322

7

FRONT AXLE, F36/F48

Removal and installation

LF45/55 series

3-20

6

ᓻ 200322

7

LF45/55 series

Contents

FRONT AXLE, F60

1

CONTENTS

Page

Date

1.

GENERAL

1-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.1

Overview drawing of wheel hub unit

1-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.2

Overview drawing of swivel axle

1-2

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.3

Description of wheel hub unit

1-3

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.4

Description of the wheel settings

1-4

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.

INSPECTION AND ADJUSTMENT

2-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.1

Checking the caster

2-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.2

Checking camber angle

2-2

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.3

Inspection and adjustment of toe

2-3

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.4

Inspection and adjustment of wheel deflection

2-5

200322

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.5

Inspection and adjustment of steering rod

2-6

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.6

Checking steering ball joint

2-9

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.7

Checking front axle housing

2-10

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.8

Checking wheel rim

2-12

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.9

Checking wheel-speed sensor ring

2-13

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.

REMOVAL AND INSTALLATION

3-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.1

Removal and installation of wheel

3-1

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.2

Removal and installation of steering rod

3-4

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.3

Removal and installation of track rod

3-5

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.4

Removal and installation of track-rod arm

3-6

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.5

Removal and installation of steering-rod arm

3-7

200322

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.6

Removal and installation of wheel hub

3-8

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.7

Removal and installation of compact bearing housing

3-9

200322

. . . . . . . . . . . . . . . . . .

. . . .

3.8

Removal and installation of wheel-speed sensor ring

3-11

200322

. . . . . . . . . . . . . . . . . . .

. . .

3.9

Removal and installation of wheel-speed sensor

3-12

200322

. . . . . . . . . . . . . . . . . . . . . . .

. . .

3.10 Removal and installation of axle assembly

3-13

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.11

Removal and installation of swivel axle

3-14

200322

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.12 Removal and installation of swivel axle bearings

3-18

200322

. . . . . . . . . . . . . . . . . . . . . . .

. . .

7

ᓻ 200322

7

FRONT AXLE, F60

Contents

LF45/55 series
