DAF LF45, LF55 Series. Manual - part 526

7

LF45/55 series

Removal and installation

FRONT AXLE, F36/F48

3-11

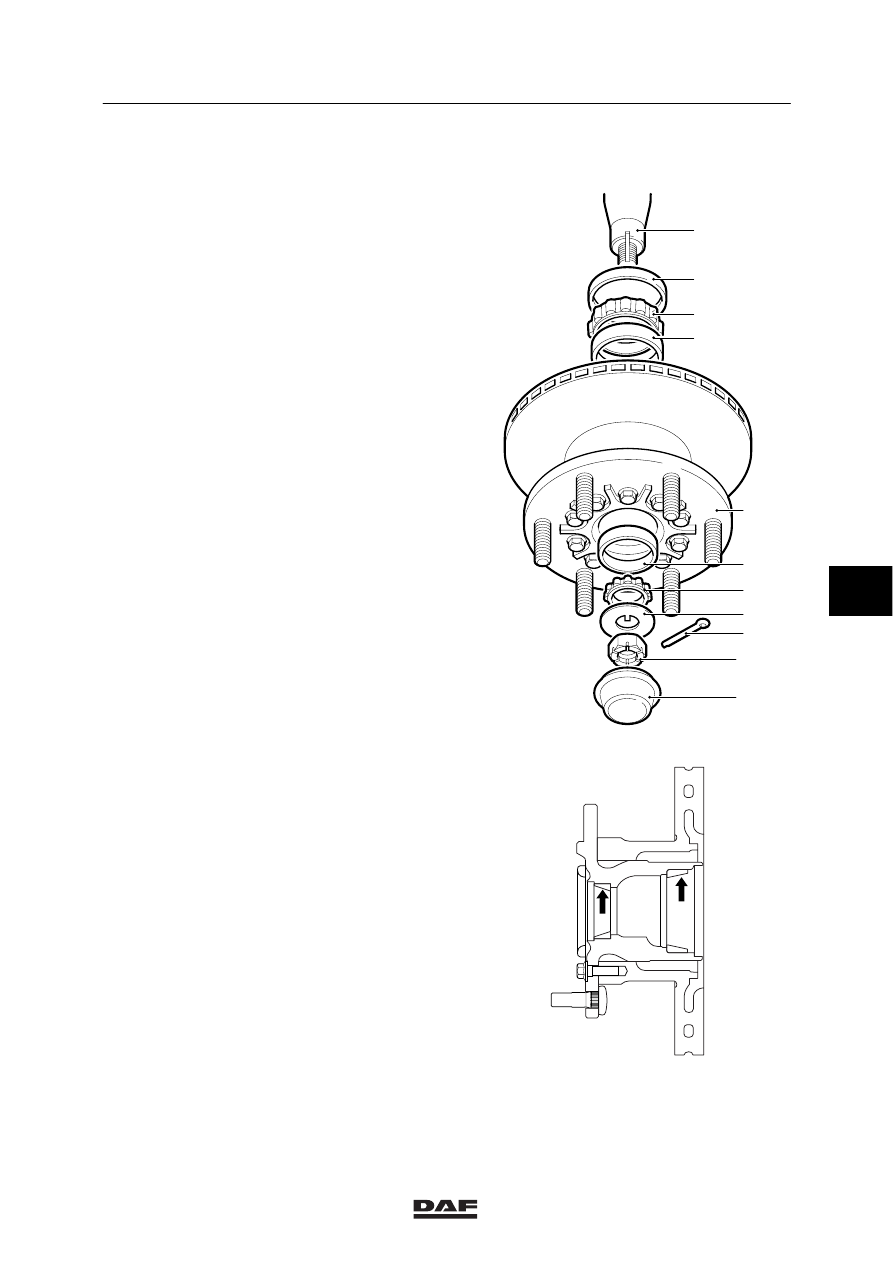

3.7 REMOVAL AND INSTALLATION OF WHEEL BEARINGS

Removing wheel bearings
1.

Take the hub (5) off the axle end (1).

2.

Take the oil seal (2) out of the hub.

3.

Take the wheel bearing ball races (4 and 6)
out of the hub.

1

2

3

4

5

6

7

8

9

10

11

S7 00 573

Installing wheel bearings
1.

Press new ball races into the hub. Make
sure that the ball races are not damaged
while being fitted. Ensure that the ball races
are seated well.

2.

Fit a new oil seal (2) in the hub.

3.

Fit the hub to the axle journal (1).

;

;

;;;;

;;;;

;;;;

;;;

;;;

;;;

;;;;;;

;;;;;;

;;;;;;

;;;

;;;

;

;

;

S7 00 630

;;

;;

;;

;;

;;

6

ᓻ 200322

7

FRONT AXLE, F36/F48

Removal and installation

LF45/55 series

3-12

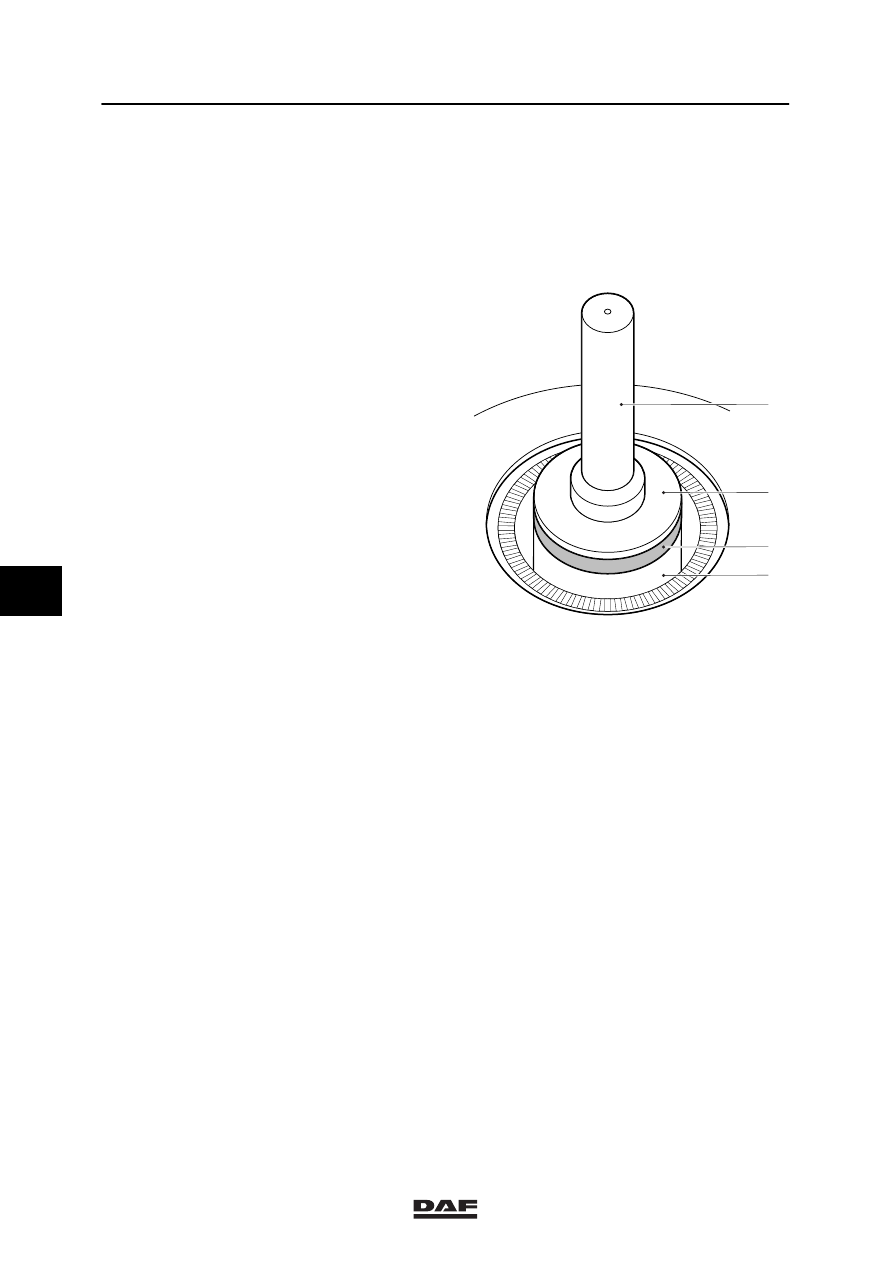

3.8 REMOVAL AND INSTALLATION OF HUB OIL SEAL

Removing hub oil seal
1.

Take the oil seal out of the hub using the
special tool (DAF no. 1329458). Make sure
that the chamber is not damaged when
carrying out this procedure.

Installing hub oil seal
1.

Fit the special tool (A) (DAF no. 1329485
for the F36 front axle and DAF no. 1329484
for the F48 front axle) in the driver (B)
(DAF no. 0499809).

2.

Using the special tool, fit the new oil seal
(1) in the hub (2). The open end of the oil
seal (1) must face the hub (2). Apply a little
grease to the sealing lip of oil seal (1).

A

B

1

2

S7 00 588

6

ᓻ 200322

7

LF45/55 series

Removal and installation

FRONT AXLE, F36/F48

3-13

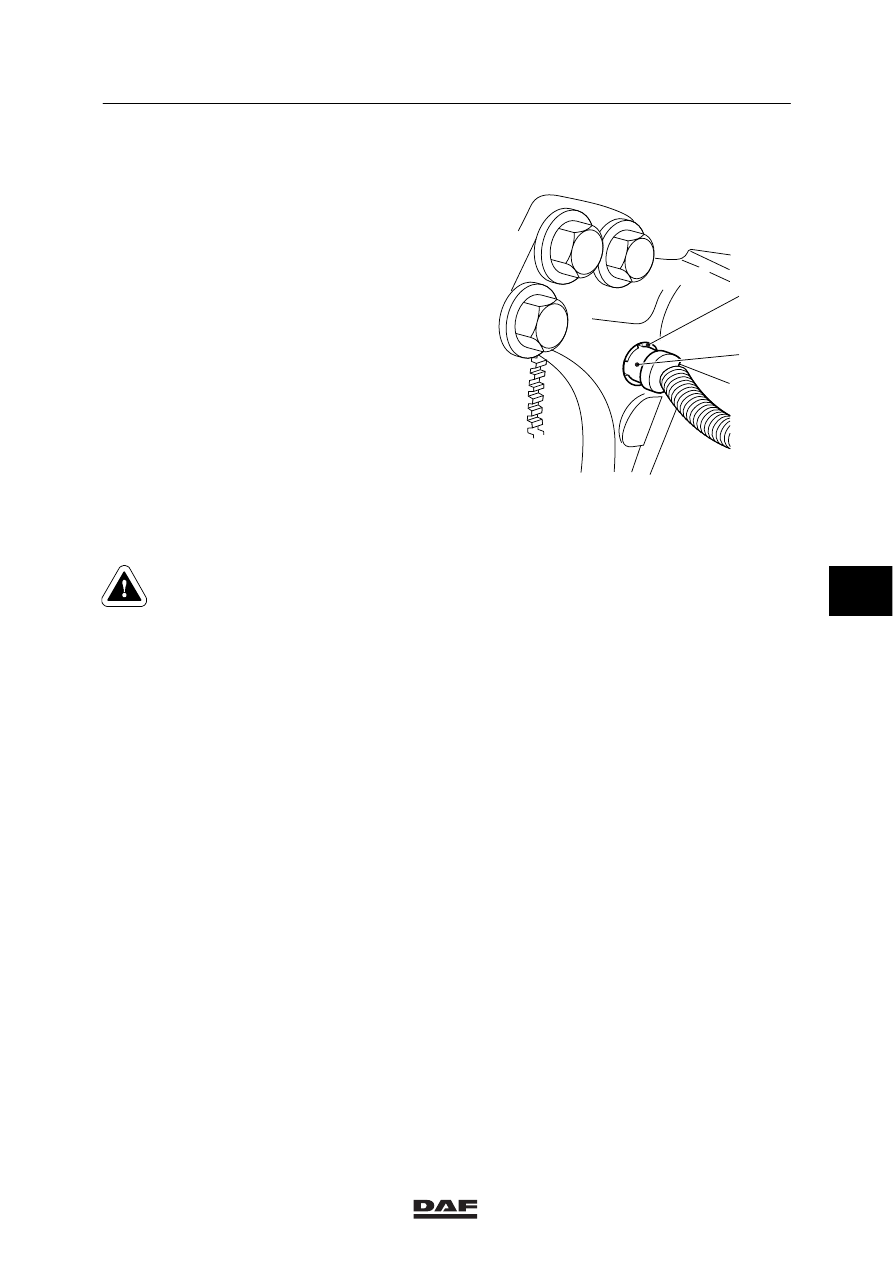

3.9 REMOVAL AND INSTALLATION OF WHEEL-SPEED SENSOR

Removing wheel-speed sensor
1.

Take the wheel-speed sensor (2) off the
swivel axle.

2.

Cut the clamping strips attaching the cable.

3.

Unplug the connector and remove the
wheel-speed sensor.

Installing wheel-speed sensor
1.

Clean the wheel-speed sensor (2) and the
clamping sleeve (1). Replace the clamping
sleeve (1) if necessary.

2.

Apply the specified anti-corrosion agent to
the circumference of the wheel-speed
sensor (2), see “Technical data”.

3.

Fit the wheel speed sensor (2). Press it
against the sensor ring by hand.
The air gap between the sensor and the
sensor ring adjusts automatically while the
vehicle is being driven.

Never tap the sensor with a
hammer. This could damage both
the sensor and the sensor ring.

4.

Fit the connector and secure the cable with
clamping strips.

5.

Check the ABS system for correct
operation.

2

1

S7 00 880

6

ᓻ 200322

7

FRONT AXLE, F36/F48

Removal and installation

LF45/55 series

3-14

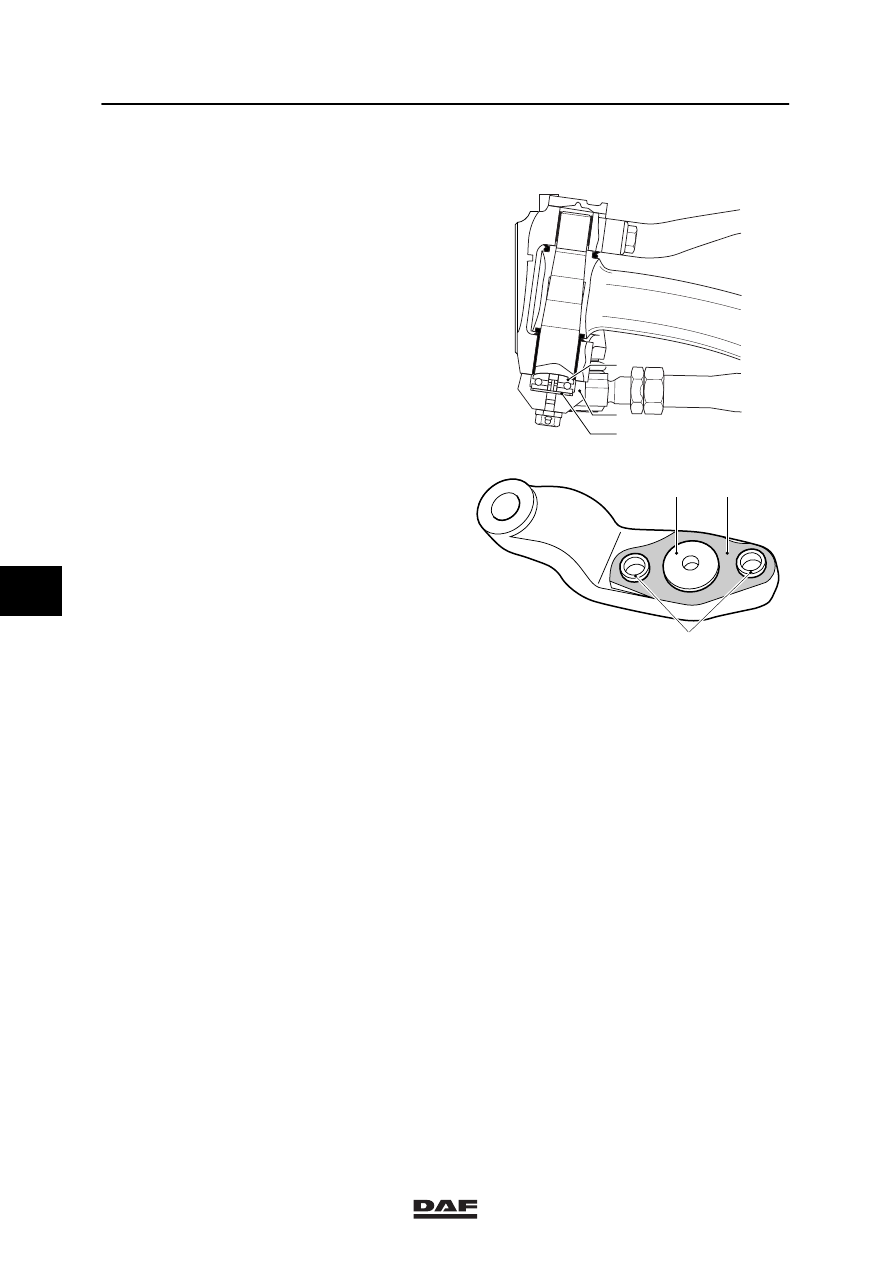

3.10 REMOVAL AND INSTALLATION OF THRUST BEARING

Removing thrust bearing
1.

Take the bottom cover/track-rod arm (2) off
the swivel axle.

2.

Take the thrust bearing (1) and the
adjusting ring (3) off the bottom
cover/track-rod arm (2).

3.

Take the O-ring off the bottom of the swivel
axle.

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;

;

;

;

S7 00 629

3

2

1

Installing thrust bearing
1.

Check the adjusting bushes (4) in the
bottom cover/track-rod arm (2).

2.

Fit the adjusting ring (3).

3.

Fit the thrust bearing (1).

4.

Fit a new O-ring to the bottom of the swivel
axle. Make the O-ring stick by applying a
layer of grease.

5.

Fit the bottom cover/track-rod arm (2).
Tighten the attachment bolts to the
specified tightening torque, see “Technical
data”.

6.

Check the axial swivel axle play, see
“Inspection and adjustment”.

S7 00 632

4

1

2

6

ᓻ 200322
