LF45/55 series

Removal and installation

WIRING REPAIR

2-3

The contacts may also be locked secondarily by

the lower part of the connector. After tilting this

lower part, the contacts can be removed by

unlocking the primary lock using the proper

ejector tool.

This type of lock is used only on 2-row

connectors.

For example:

-

MTCO connector

E501497

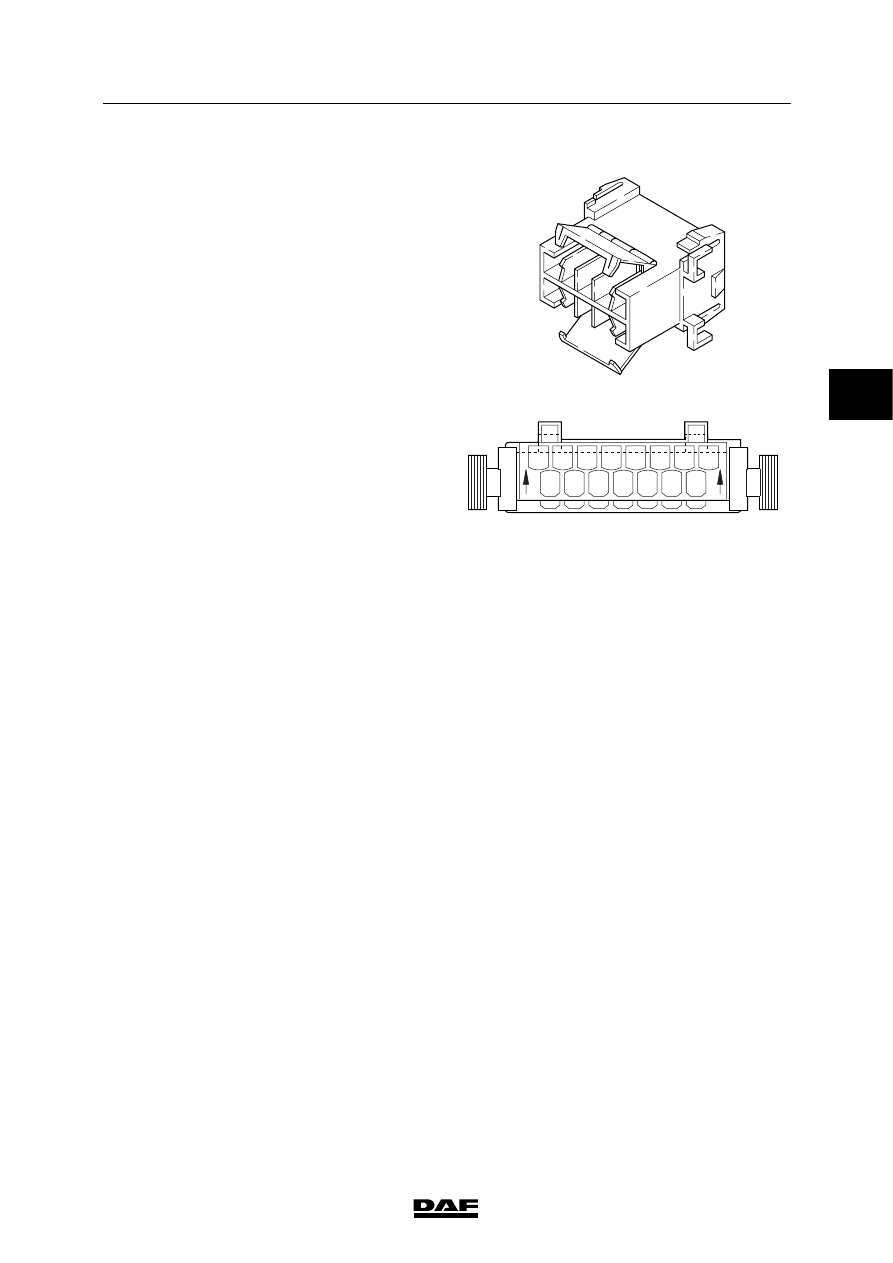

A different type of secondary lock consists of

two sliding parts of the connector.

The upper half (on the wire insert side) and the

lower half form the extra contact lock.

To unlock this secondary contact lock the upper

half of the connector must be pushed away

slightly in the direction of the arrows on the

connector housing.

The contacts can then be removed from the

connector using the proper ejector tool.

After any installation of wires with contacts, the

connector must be pressed into the lock again. If

this is not done it will not fit into the counterpart.

Application examples:

-

connector for CDS electronic unit

-

connector for ECAS-2/3 electronic unit

-

connector for UPEC electronic unit

E500475

15

8

14

7

13

6

12

5

11

4

10

3

9

2

1

15

8

14

7

13

6

12

5

11

4

10

3

9

2

1

3

 200440

5

WIRING REPAIR

Removal and installation

LF45/55 series

2-4

Ejecting contacts

For repair or extension of the wiring a contact

may have to be replaced or added. Using

special ejector tools a contact can be removed

from the connector without being damaged.

For the proper ejector tools, see “Parts Rapido”.

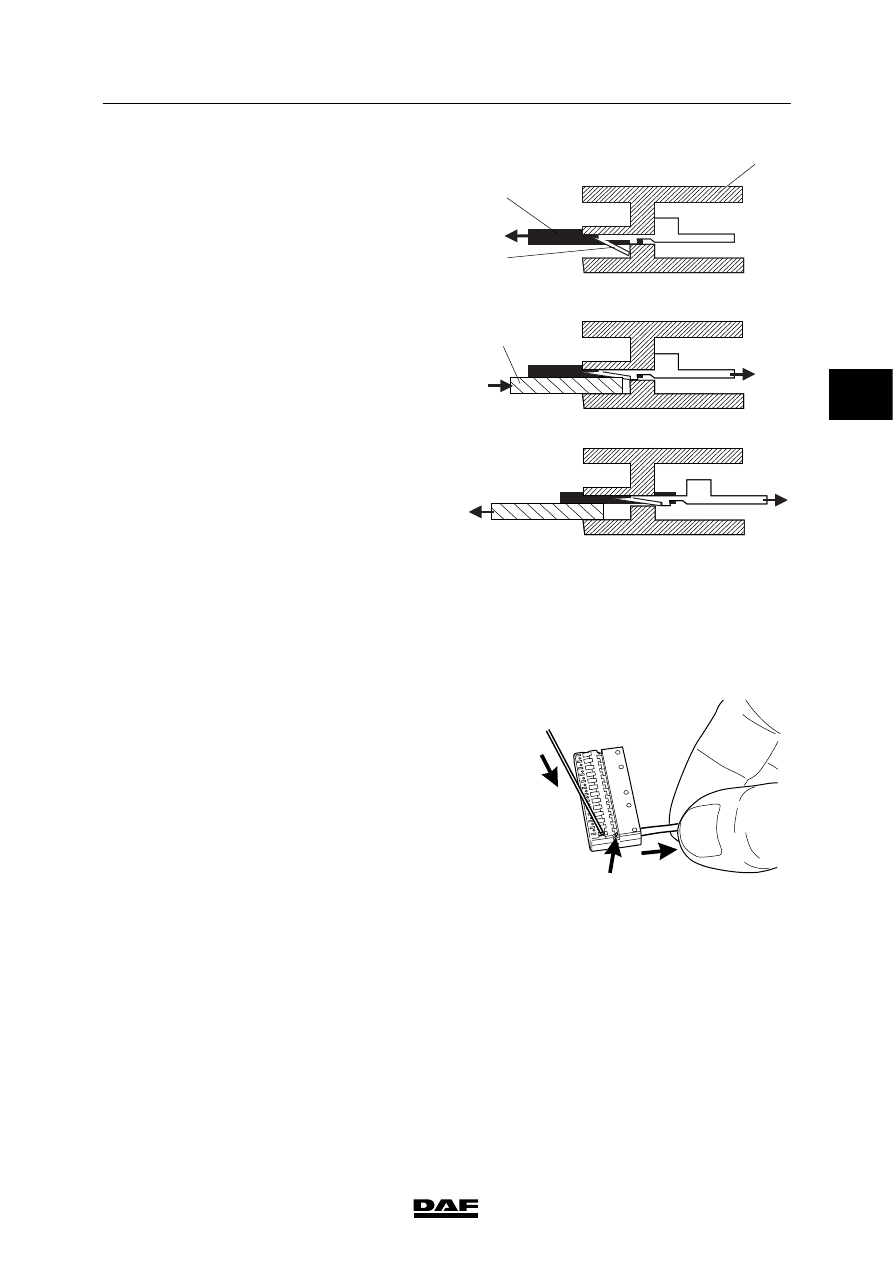

1. Push the wire with contact forwards (1). The

locking bolt (2) is now free from the

connector (3).

2. Push the proper ejector tool (4) into the

front of the connector. This will push the

locking bolt (2) down.

3. The contact can now be removed by gently

pulling the wire.

Note:

If the wire is pulled before the ejector tool

pushes the locking bolt down, the contact will

only be fixed in the connector even more.

E501482

1

2

4

3

3

 200440

5

LF45/55 series

Removal and installation

WIRING REPAIR

2-5

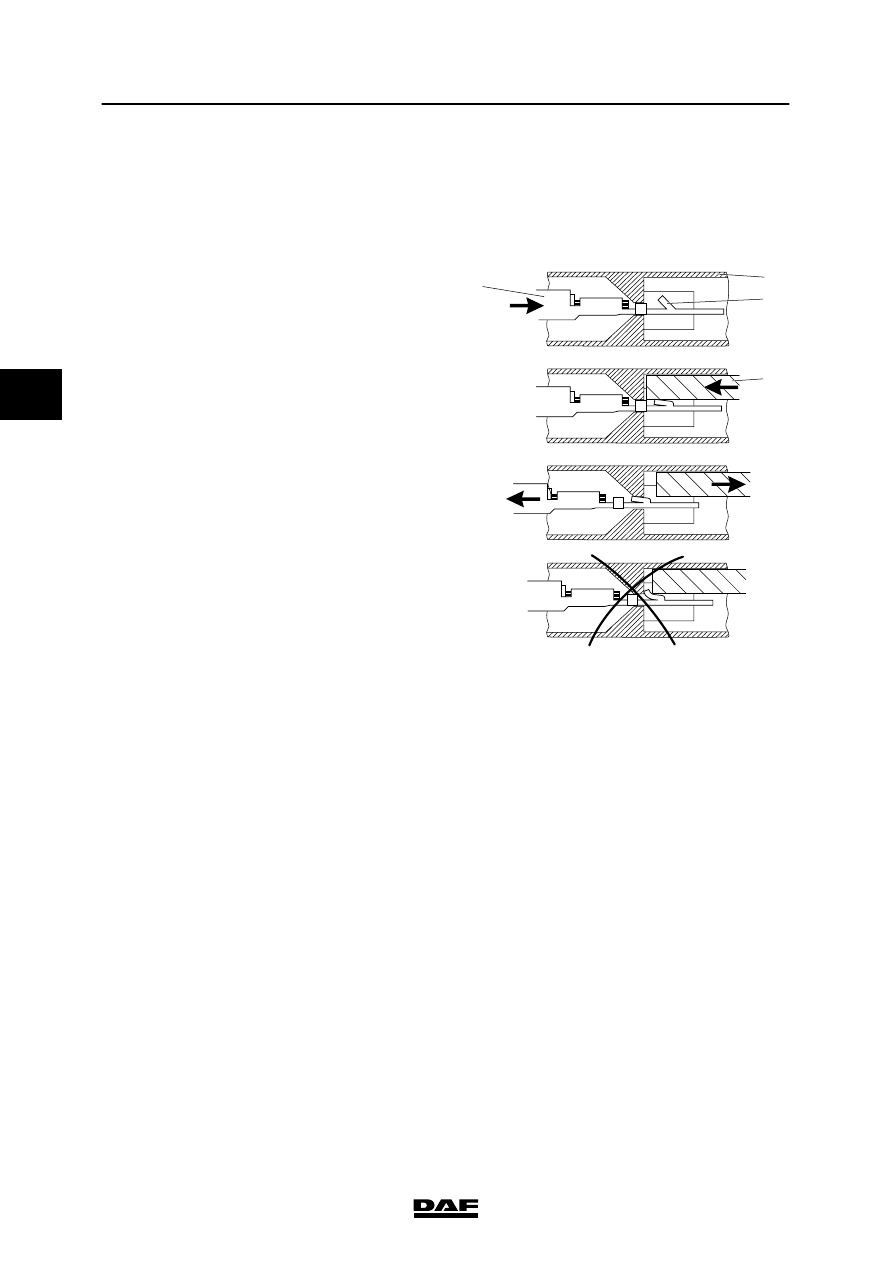

Contacts are also used in which the locking

bolt (2) is on the rear of the connector (3).

1. Pull the wire and contact backwards (1).

The locking bolt (2) is now free from the

connector (3).

2. Push the proper ejector tool (4) into the

back of the connector. This will push the

locking bolt (2) up.

3. The contact can now be removed by gently

pushing the wire forwards.

Note:

Here the locking bolt works exactly the opposite

to the usual connectors.

Application examples:

-

EMAS pressure sensor connector

-

accelerator sensor connector for CF series /

XF series

For each contact a specific ejector tool is

required.

The proper ejector tool for each contact can be

found through “Parts Rapido”.

E501696

1

4

2

3

Locking an MQS (Micro Quadlock

System) contact

Before the contact can be removed, the lock

must be unlocked with a needle-shaped object.

1. First press the lock at the end of the

connector (1). At the same time gently pull

the wire (2) until resistance is felt.

2. Then press the second lock (3) and again

gently pull the wire (2).

3. The contact can now be removed from the

connector.

Note:

This type of contact is locked twice and must

therefore be unlocked twice.

Application example:

-

connector for VIC electronic unit

E501486

1

3

2

3

 200440

5

WIRING REPAIR

Removal and installation

LF45/55 series

2-6

Removing contacts from the Bosch 89-pin

connector

To remove a contact from this connector

proceed as follows:

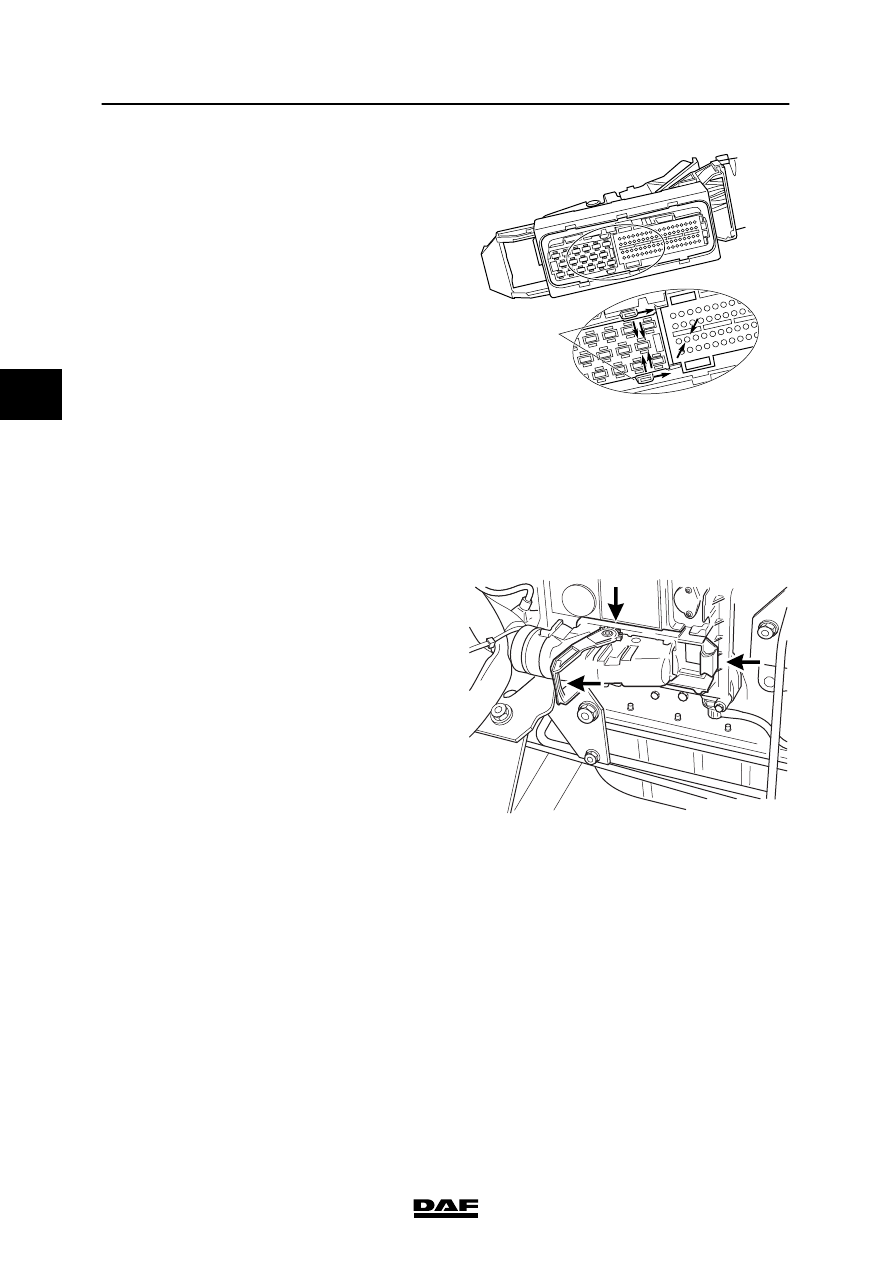

1. Fold the protective cover around the wiring

harness down by pushing the lock

outwards.

2. Now push the two outer halves of the

protective cover outwards and then

upwards. The protective cover can now be

removed.

3. The pink secondary contact lock (1) must

be slid to the centre of the connector to

enable the contacts to be removed.

4. The contacts can now be removed using

the proper ejection tool.

Note:

The larger contacts are locked with four locking

bolts. The smaller contacts are locked with two

locking bolts.

Always unlock the locks when adding contacts!

E501485

1

Fitting the Bosch 89-pin connector

When refitting the protective cover, ensure that

the siphon and slide are both in the “unlocked”

position.

If they are not, the connector, when fitted, will

not be locked correctly on the electronic unit. As

a result, the contact between the connector and

the electronic unit may be bad.

Application example:

-

connector for ECS-DC3 electronic unit

E501498

3
