DAF LF45, LF55 Series. Manual - part 342

5

LF45/55 series

General

WIRING REPAIR

1-3

Contact kit B

Additional contact crimping and ejector tools are

required for SCAT contacts and for

micro-timer contacts. Contact kit B

(DAF no. 1240065) is available for this purpose.

There is a sticker on the inside of the box to

facilitate selection of the contact, contact

crimping tool and ejector tool (to be used in the

same way as for contact kit A).

Note:

The proper ejector tool and the proper contact

crimping tool for each contact can also be found

through “Parts Rapido”.

3

 200440

5

WIRING REPAIR

General

LF45/55 series

1-4

3

 200440

5

LF45/55 series

Removal and installation

WIRING REPAIR

2-1

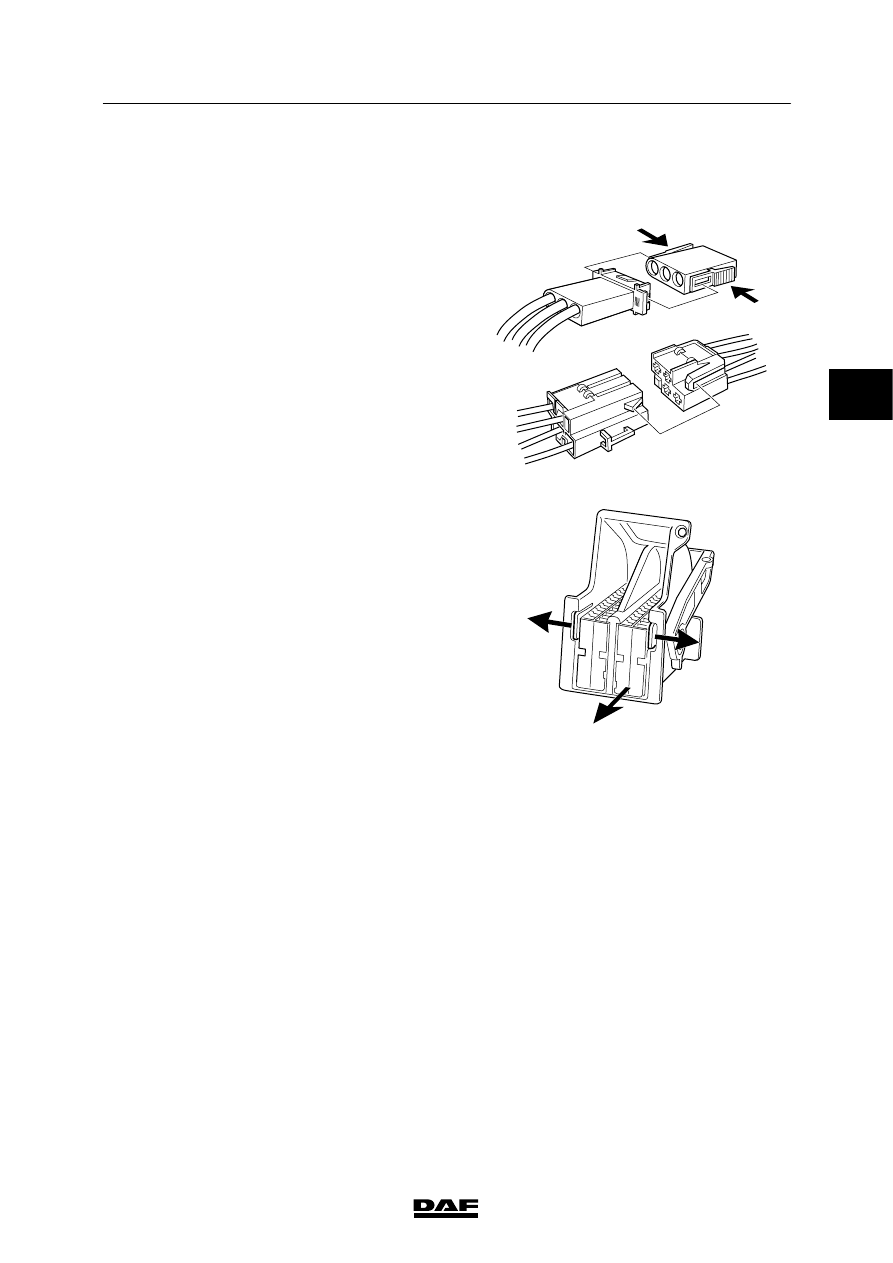

2. REMOVAL AND INSTALLATION

2.1 REMOVAL AND INSTALLATION, CONNECTORS

Unlocking the connectors

The connectors can often be locked with one

another or with a component. They can be

divided into:

A.

active locking.

This means that the lock must be activated.

With this type a lock must often be

pressed.

B.

passive locking.

Opens when the parts are pulled apart with

a certain force.

E501480

A

B

Two connectors in one housing

These connectors consist of two separate

connectors. To remove the contacts first remove

the connectors from the connector housing.

Push the locking lip aside before removal.

The connector can then be slid out of the

connector housing.

For example:

-

connector for VIC electronic unit

E501484

3

 200440

5

WIRING REPAIR

Removal and installation

LF45/55 series

2-2

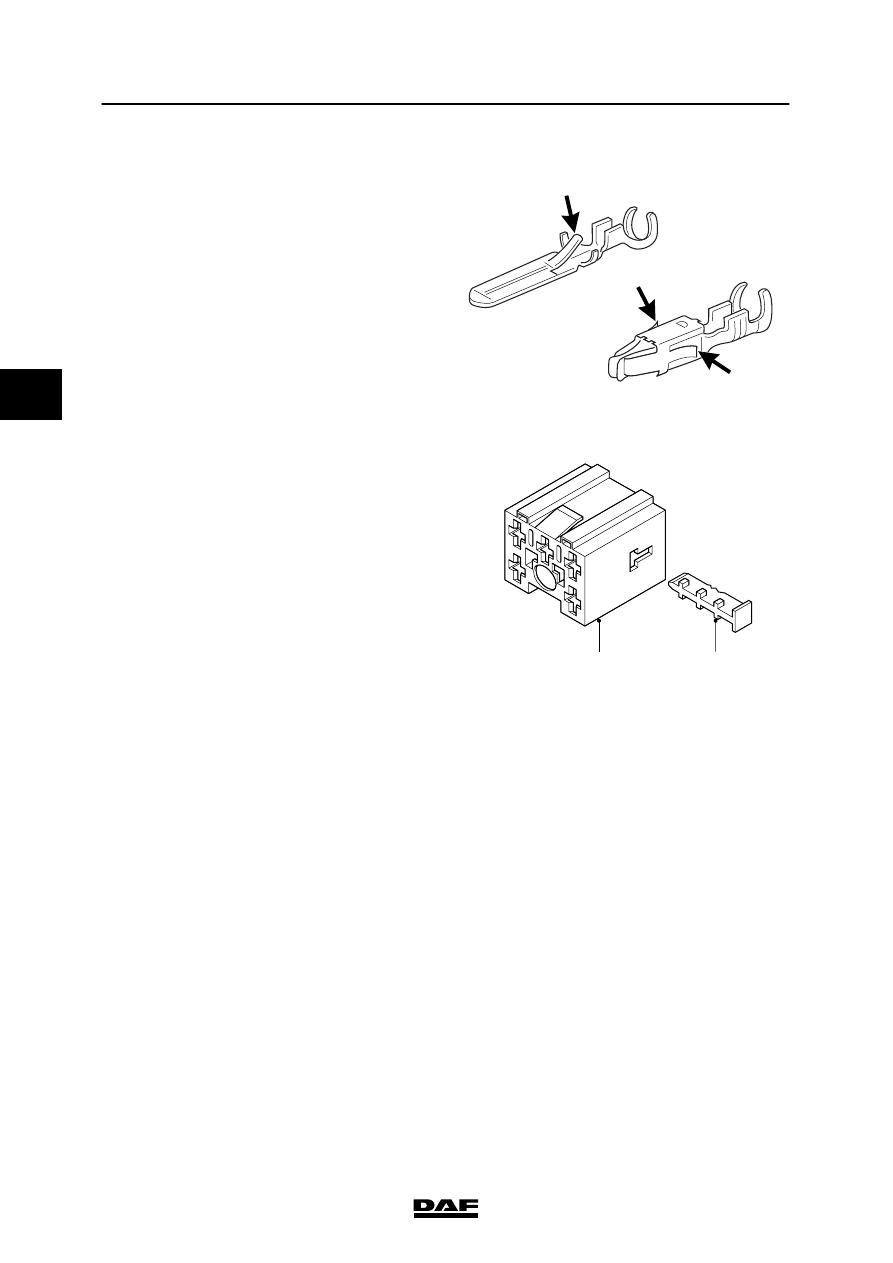

2.2 REMOVAL AND INSTALLATION, CONTACTS

Contact lock

There are various types of contact locks. A few

examples are given below. When a lock is

applied, individually for each contact, this is

called a primary lock. An extra general lock for

several contacts in a connector is a secondary

lock.

E501481

Primary contact lock

To keep an individual contact in the connector in

place, a contact is often furnished with one or

more locking bolts. This is a primary lock. These

locking bolts should never be damaged, with a

view to pressing and ejecting the contacts.

Secondary contact lock

This type of lock is normally used on 2 and

3-row connectors.

For connectors (1) with a locking lip (2) first

remove the lip before removing the contacts.

This is a secondary lock. The locking lip is on

the side of the connector and can usually be

recognised from a colour that is different from

the colour of the connector.

The lip is removed entirely. Now the contacts

can be removed using the proper ejector tool by

unlocking the primary lock.

Examples:

-

cab connectors

-

electronic unit connectors

E501483

1

2

3

 200440
