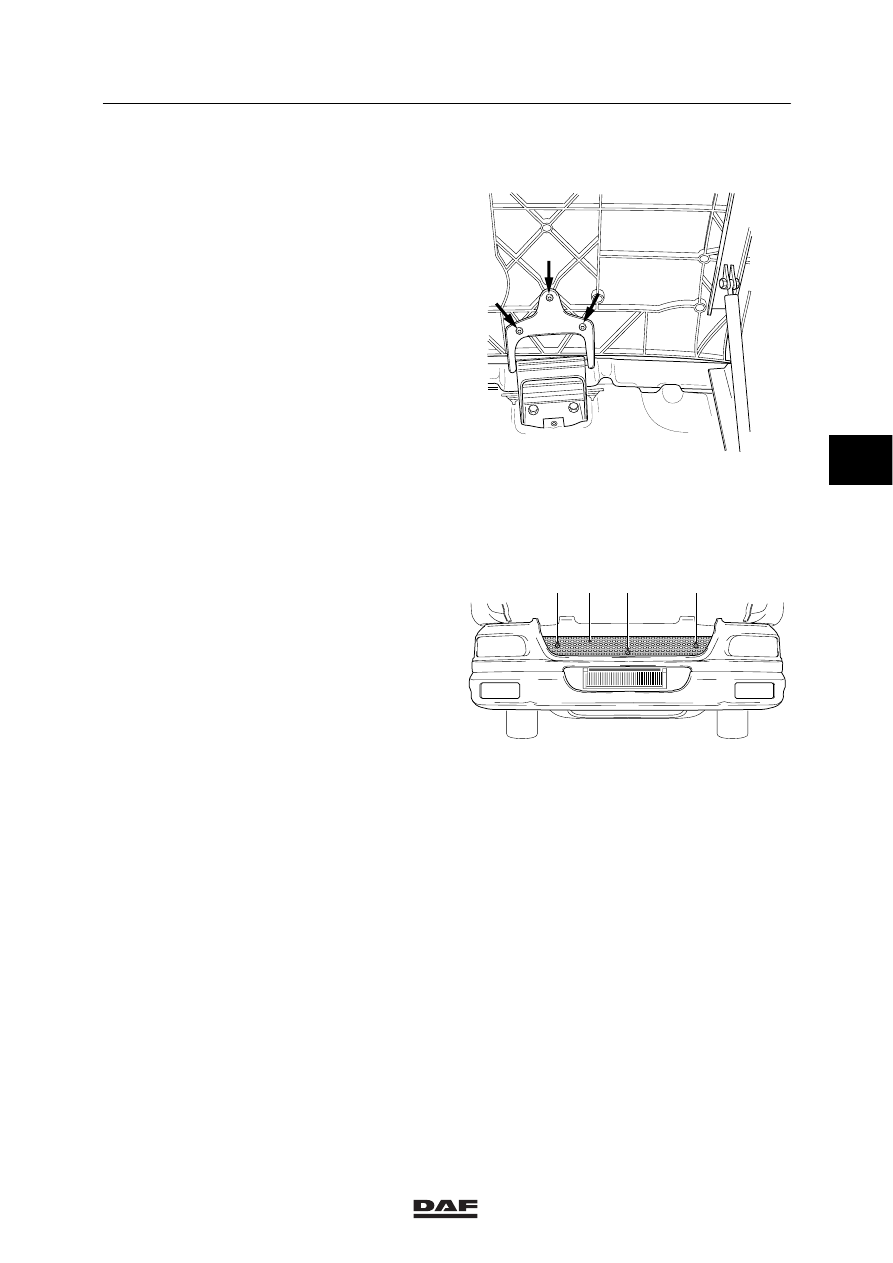

4.7 REMOVAL AND INSTALLATION, GRILLE

Removing the grille
1.

Open the grille and support it.

2.

Remove the locking clips from the gas
spring attachment and remove the gas
springs.

3.

Remove the attachment bolts from the grille
and remove the grille.

Installing the grille
1.

Position the grille and secure it using the
attachment bolts.

2.

Support the grille when open and install the
gas springs using the locking clips.

3.

Close the grille.

K1 00 992

4.8 REMOVAL AND INSTALLATION, LATTICE OF HEADLIGHT COVER PANEL

Removing the lattice from the headlight
cover panel
1.

Loosen the attachment screws (1) by

1

/

4

-of

a turn.

2.

Remove the lattice (2).

Fitting the lattice of the headlight cover
panel
1.

Fit the lattice (2).

2.

Position the slot of the attachment screws
(1) horizontally and push them in place.

K1 01 157

2

1

1

1

4

ǹ 0210

1

EXTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-8

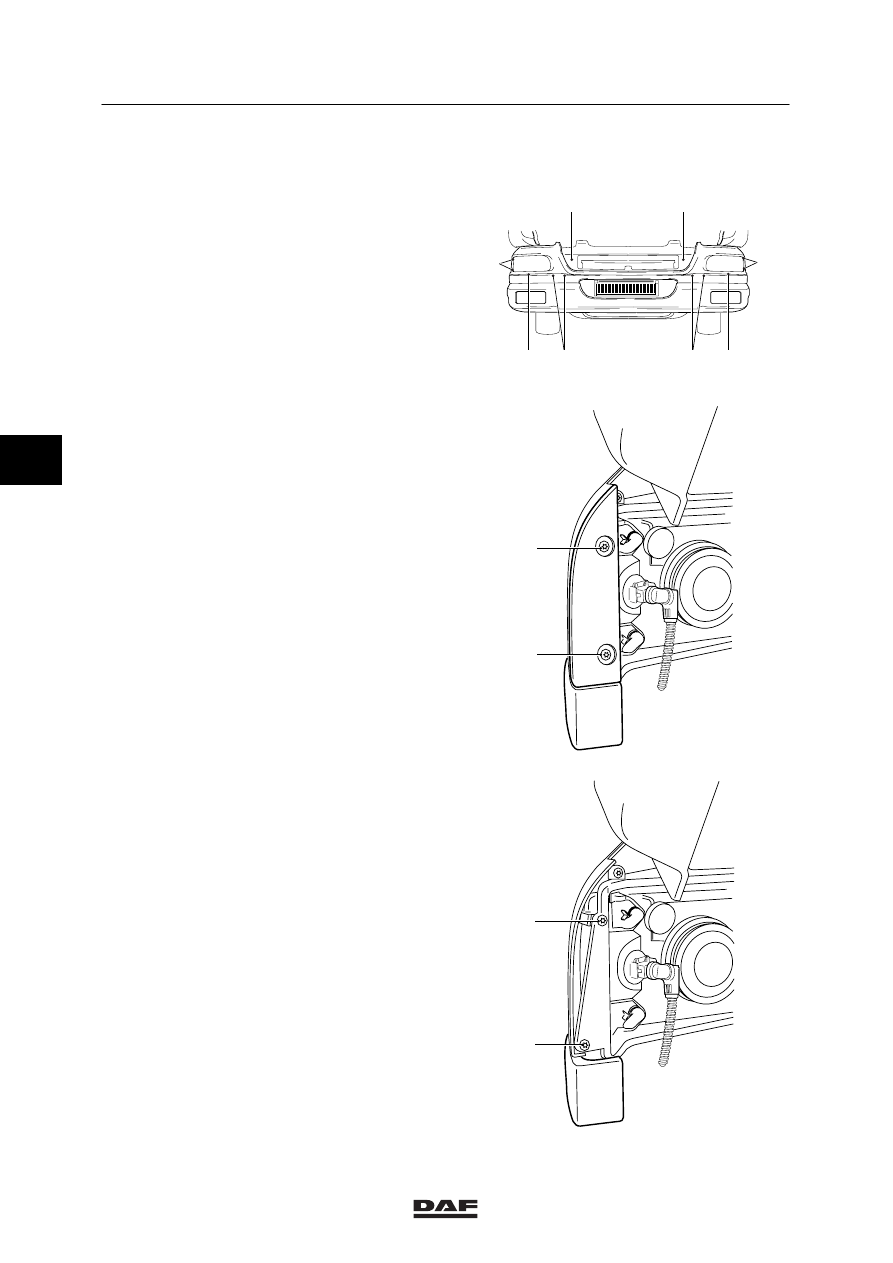

4.9 REMOVAL AND INSTALLATION, HEADLIGHT COVER PANEL

Removing the headlight cover panel
1.

Remove the lattice from the cover panel.

2.

Remove the attachment bolts (1) from
behind the lattice.

3.

Remove the attachment bolts with nuts (3
and 4) at the rear of the headlight cover
panel.

4.

Remove the nuts (2).

K1 01 185

1

1

3

3

4

4

2

2

5.

Remove the attachment bolts (1) on either
side and remove the covers.

1

1

K1 01 184

6.

Remove the attachment bolts (1).

7.

Remove the headlight cover panel.

K1 01 199

1

1

4

ǹ 0210

1

LF45/55 series

Removal and installation

EXTERNAL CAB COMPONENTS

4-9

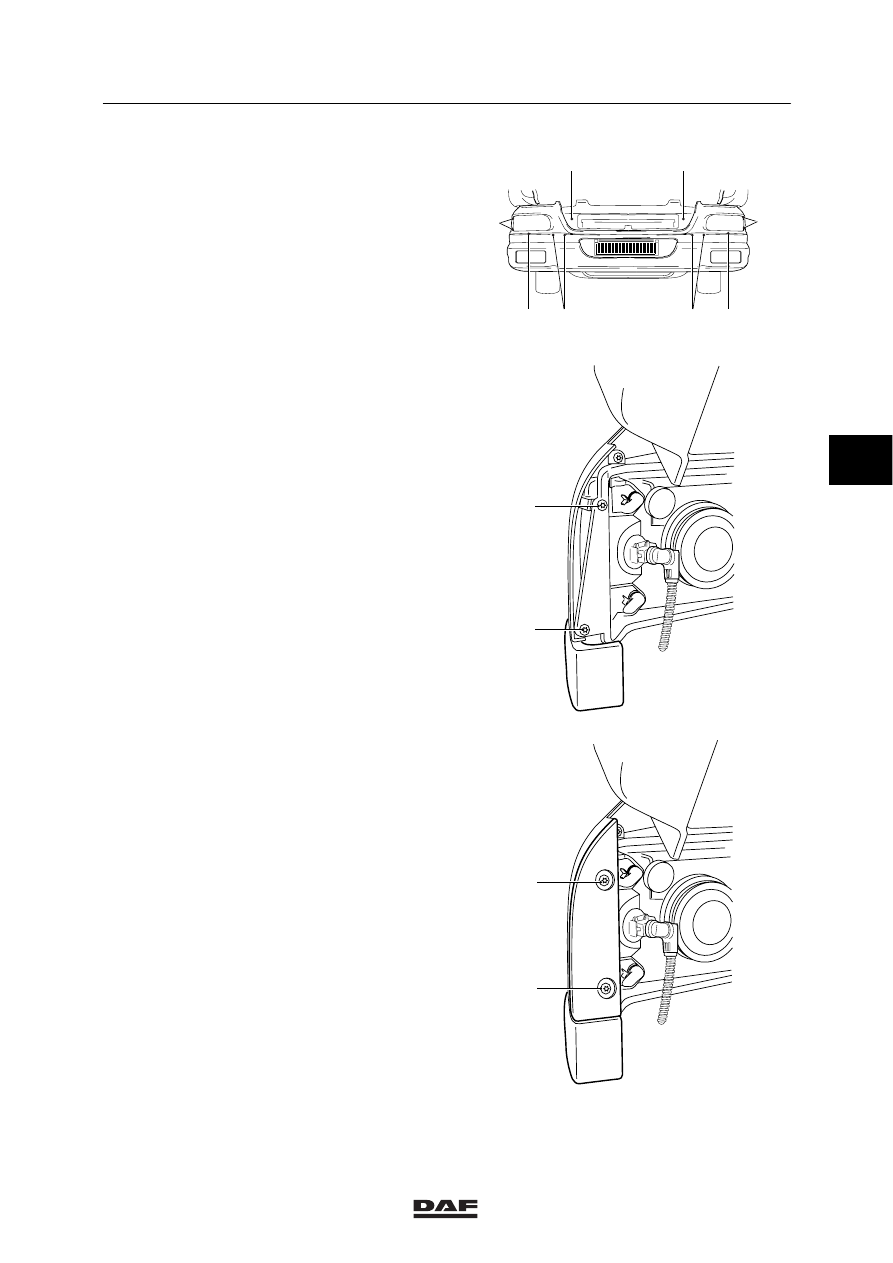

Installing the headlight cover panel
1.

Fit the headlight cover panel.

2.

Insert the attachment bolts (1).

3.

Fit the attachment bolts and nuts (3 and 4)
on the rear side of the cover panel.

4.

Fit the nuts (2).

K1 01 185

1

1

3

3

4

4

2

2

5.

Insert the attachment bolts (1).

K1 01 199

1

1

6.

Fit the cover panel. Secure it using the
attachment bolts (1).

7.

Fit the lattice to the cover panel.

1

1

K1 01 184

4

ǹ 0210

1

EXTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-10

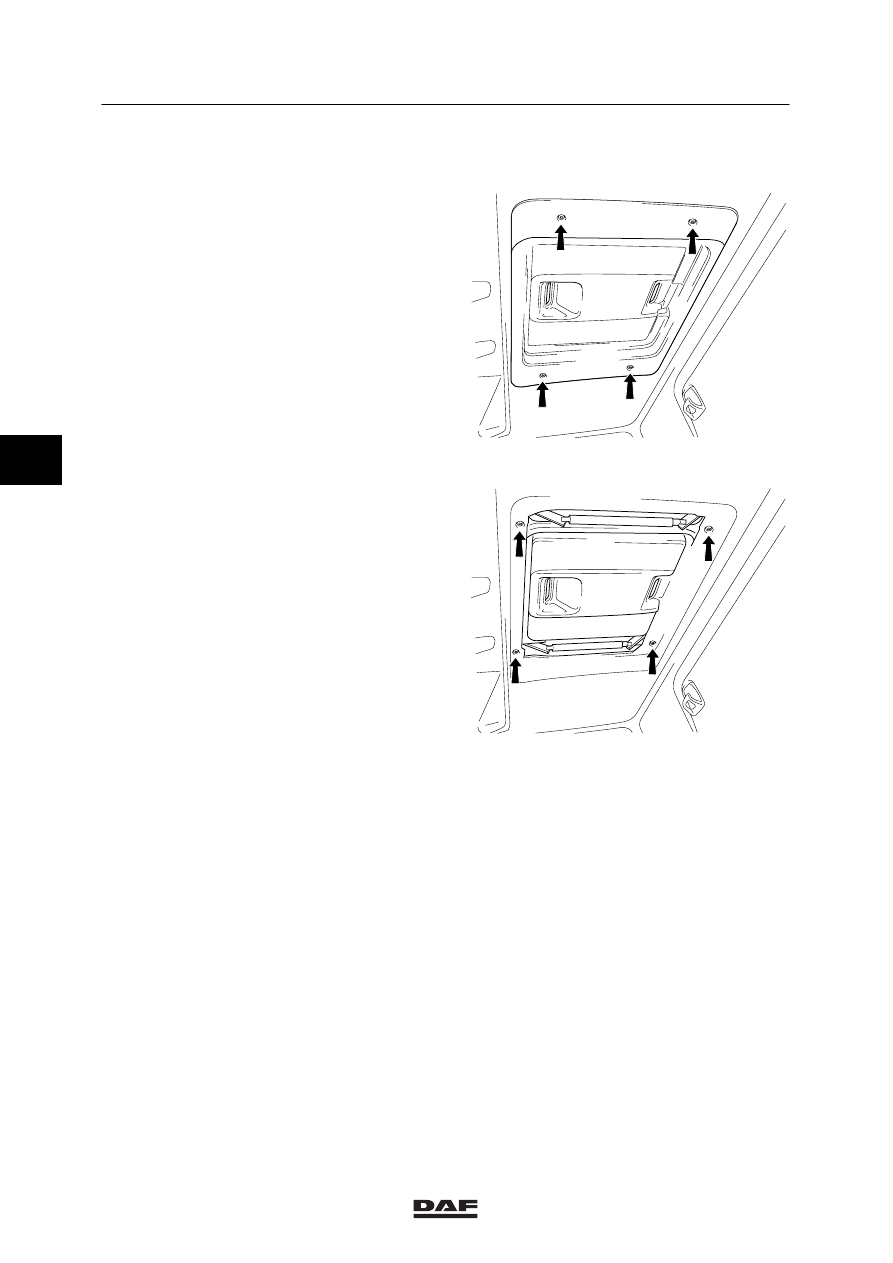

4.10 REMOVAL AND INSTALLATION, ROOF HATCH

Removing the roof hatch
1.

Remove the attachment bolts from the roof
hatch weather strip.

2.

Remove the roof hatch weather strip.

K1 01 159

3.

Remove the roof hatch attachment bolts.

K1 01 160

4.

Remove the roof hatch.

Installing the roof hatch
1.

Install the roof hatch.

2.

Tighten the attachment bolts evenly.

3.

Fit the roof hatch weather strip.

4.

Secure the roof hatch weather strip with the
attachment bolts.
