DAF LF45, LF55 Series. Manual - part 105

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-27

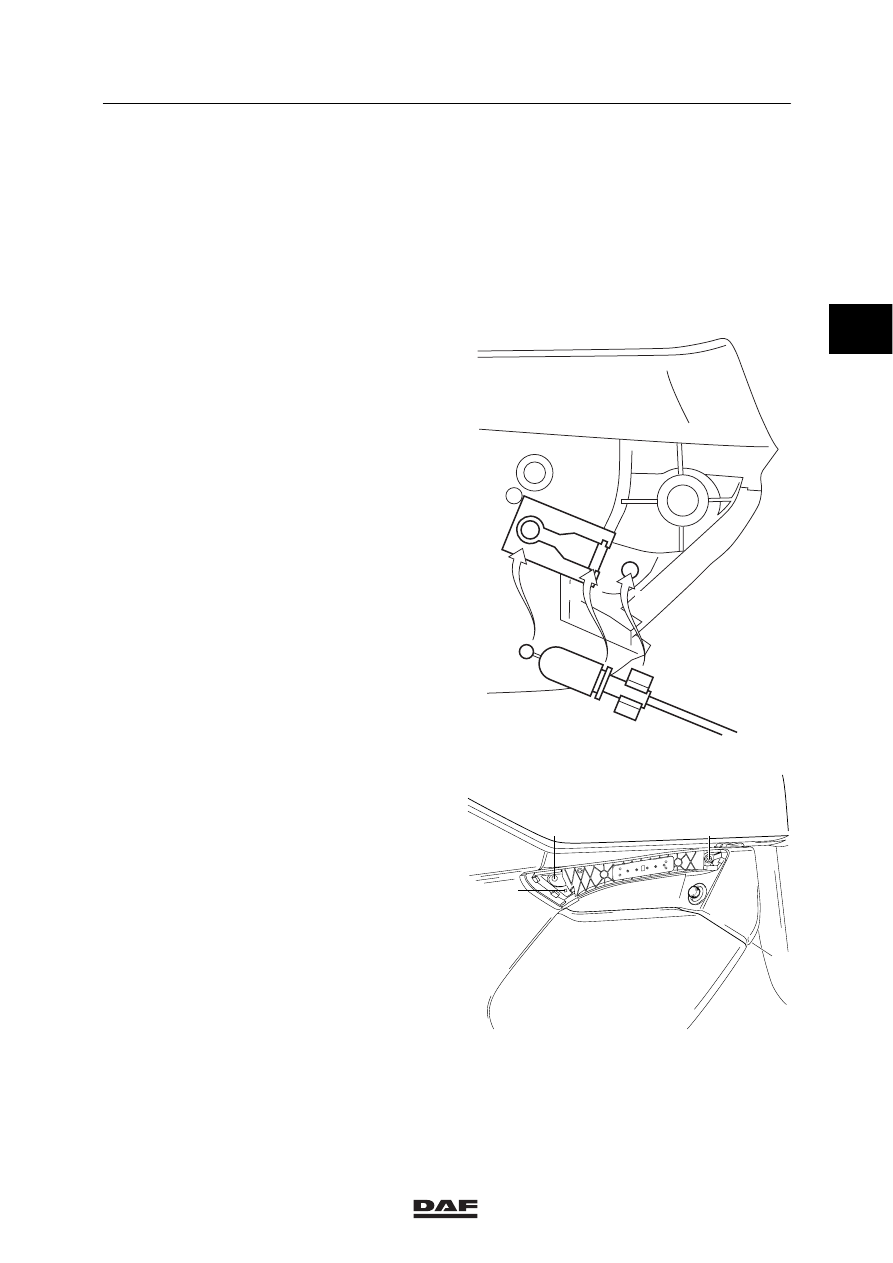

Installing the door panel
1.

Fit the door panel into the upper part of the
window frame.

2.

Press the door panel all around into the
door using the mounting clips.

3.

Secure the lower part of the door panel
using the attachment bolts and fit the caps.

4.

Position the grip on the door panel.

5.

Fit the nipple of the control cable in the door
catch of the grip (A). Fit the coupler into the
grip (B).

6.

Secure the control cable coupler into the
grip (C) using the mounting clip.

A

B

C

K1 01 441

7.

Fit the automatic mirror and window
connectors into the grip.

8.

Fix the grip to the door using the attachment
bolts (1).

9.

Fit the grip cap.

1

2

1

1

K1 01 409

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-28

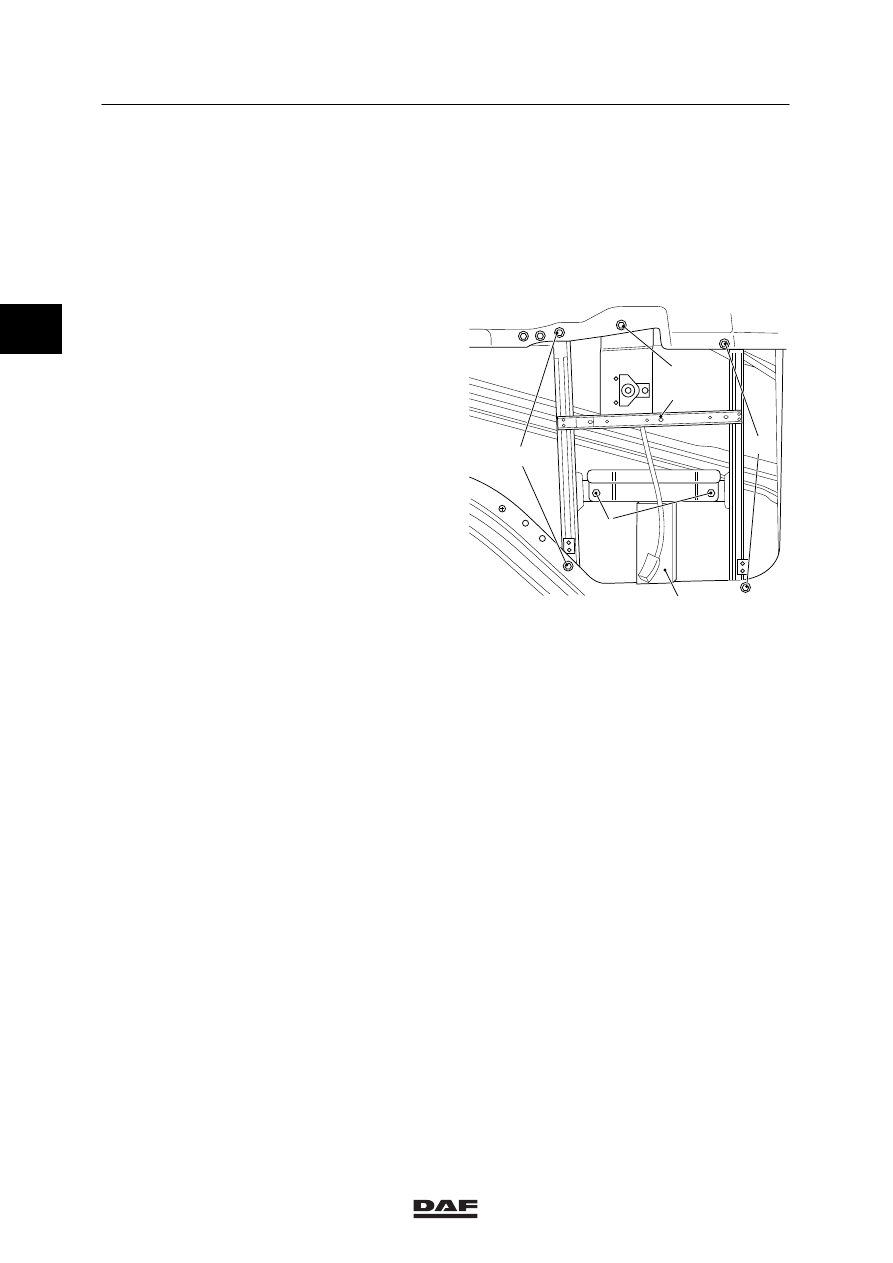

4.8 REMOVAL AND INSTALLATION, MANUALLY OPERATED WINDOW

MECHANISM

Removing the manually operated window
mechanism
1.

Remove the door panel.

2.

Remove the door screen.

3.

Support the door window using a block (1)
and remove the attachment bolts (4).
Remove the window on the underside so
that it is no longer locked in position.

4.

Remove the attachment bolts (3) and the
attachment nut (2) from the window
mechanism.

5.

Tilt the window mechanism (5) and remove
it through the bottom of the door.

Installing manually operated window
mechanism
1.

Fit the window mechanism (5) through the
bottom of the door.

2.

Remove the block (1) and hook up the door
window in the window mechanism. Secure
the door window with the attachment
bolts (4).

3.

Secure the window mechanism with the
attachment bolts (3) and nut.

4.

Close the door window until nearly shut.
Check that the top edge of the window is
parallel with the window frame.
Loosen the attachment bolts (4), if
necessary.
Move the window to the correct position and
re-tighten the attachment bolts.

5.

Fit the door screen.

6.

Install the door panel.

3

4

1

2
5

3

K1 00 977

2

ǹ 0210

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-29

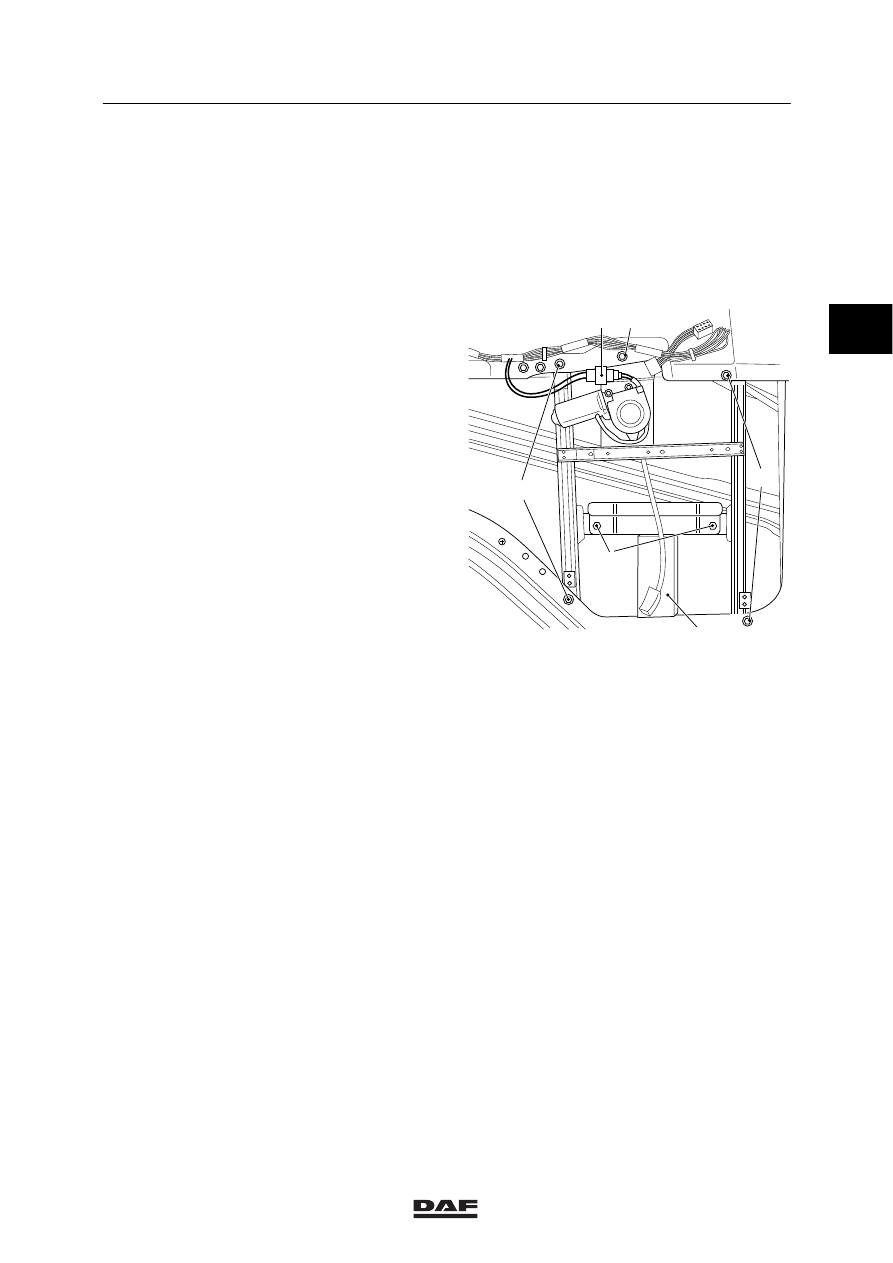

4.9 REMOVAL AND INSTALLATION, ELECTRICALLY OPERATED WINDOW

MECHANISM

Removing the electrically operated window
mechanism
1.

Remove the door panel.

2.

Remove the door screen.

3.

Lower the window, remove the attachment
bolts (2) and slide the window up. Support
the window with a block (1).

4.

Disconnect the connector (4) from the
electric motor.

5.

Remove the attachment bolts (2) and nuts
(3) and remove the window mechanism
from the door through the opening.

Installing the electrically operated window
mechanism
1.

Fit the window mechanism in the door and
fit the attachment bolts (2) and attachment
nuts (3).

2.

Connect the electric motor connector (4).

3.

Lower the window and attach the window
mechanism to the door using the
attachment bolts (2).

4.

Operate the window switch.
Close the window until nearly shut.
Check that the top edge of the window is
parallel with the window frame.
Loosen the attachment bolts (2), if
necessary.
Move the window to the correct position and
re-tighten the attachment bolts.

5.

Fit the door screen.

6.

Install the door panel.

4

5

3

2

1

3

K1 00 974

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-30

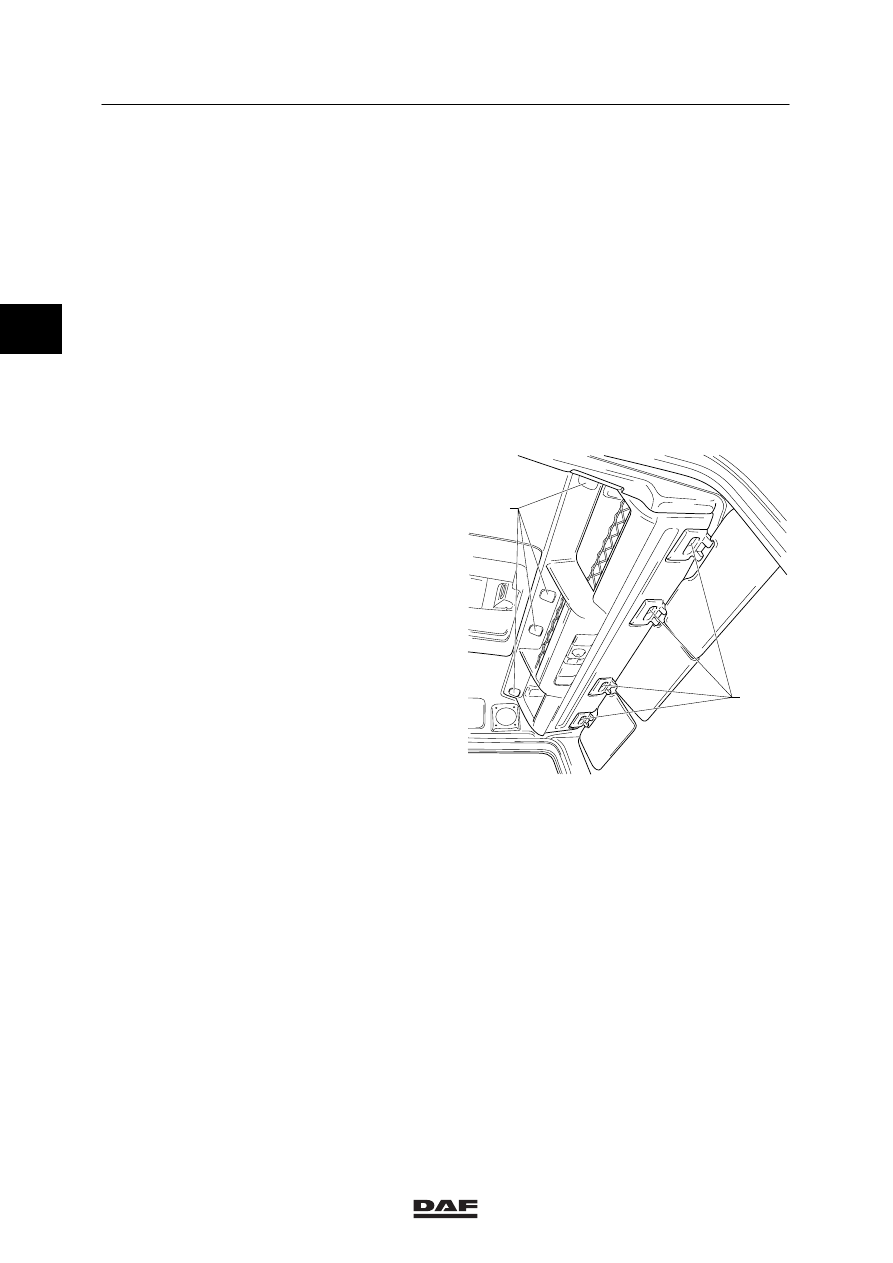

4.10 REMOVAL AND INSTALLATION, ROOF CONSOLE

Removing the roof console
1.

Remove the top lighting attachment bolts
from the outside of the vehicle and put the
lighting aside.

2.

Remove the top lighting connector.

3.

Remove the wiring covers in the roof
console.

4.

Remove the interior lighting connector.

5.

Remove the loudspeaker and its connector.

6.

Remove the wiring harness from the roof
console.

7.

Remove the attachment bolts (2) from the
roof console in the window frame.

8.

Remove the covers (1) at the front and
remove the attachments bolts behind these
covers.

9.

Remove the roof console.

Installing the roof console
1.

Put the roof console in place and position it
using a few attachment bolts.

2.

Place the attachment bolts at the front of
the roof console and tighten them.

3.

Fit the connectors for the interior lighting,
loudspeaker and top lighting.

4.

Fit the attachment bolts (2) in the window
frame.

5.

Secure the top lighting with the attachment
bolts.

6.

Fit the covers (1).

1

2

K1 01 123

2

ǹ 0210
