DAF LF45, LF55 Series. Manual - part 104

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-23

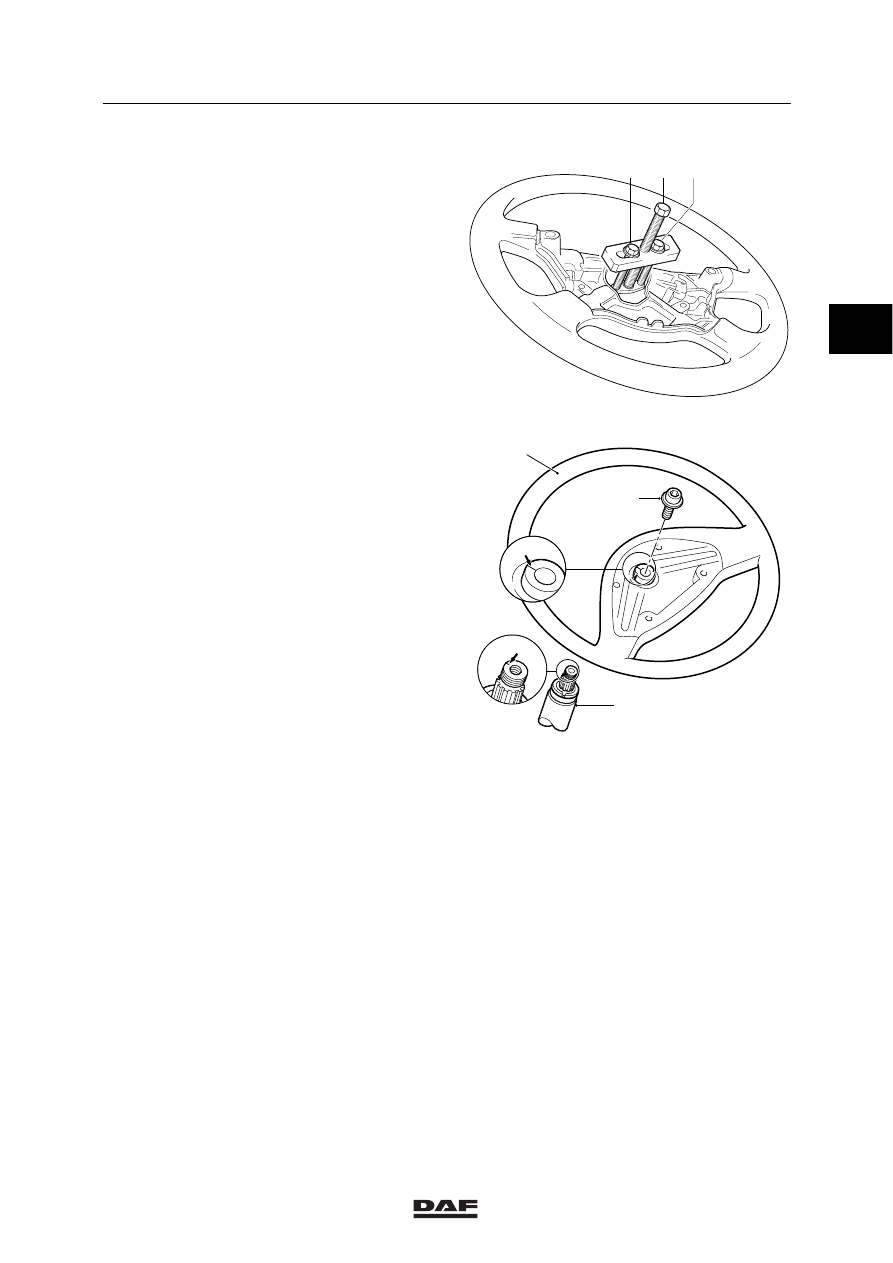

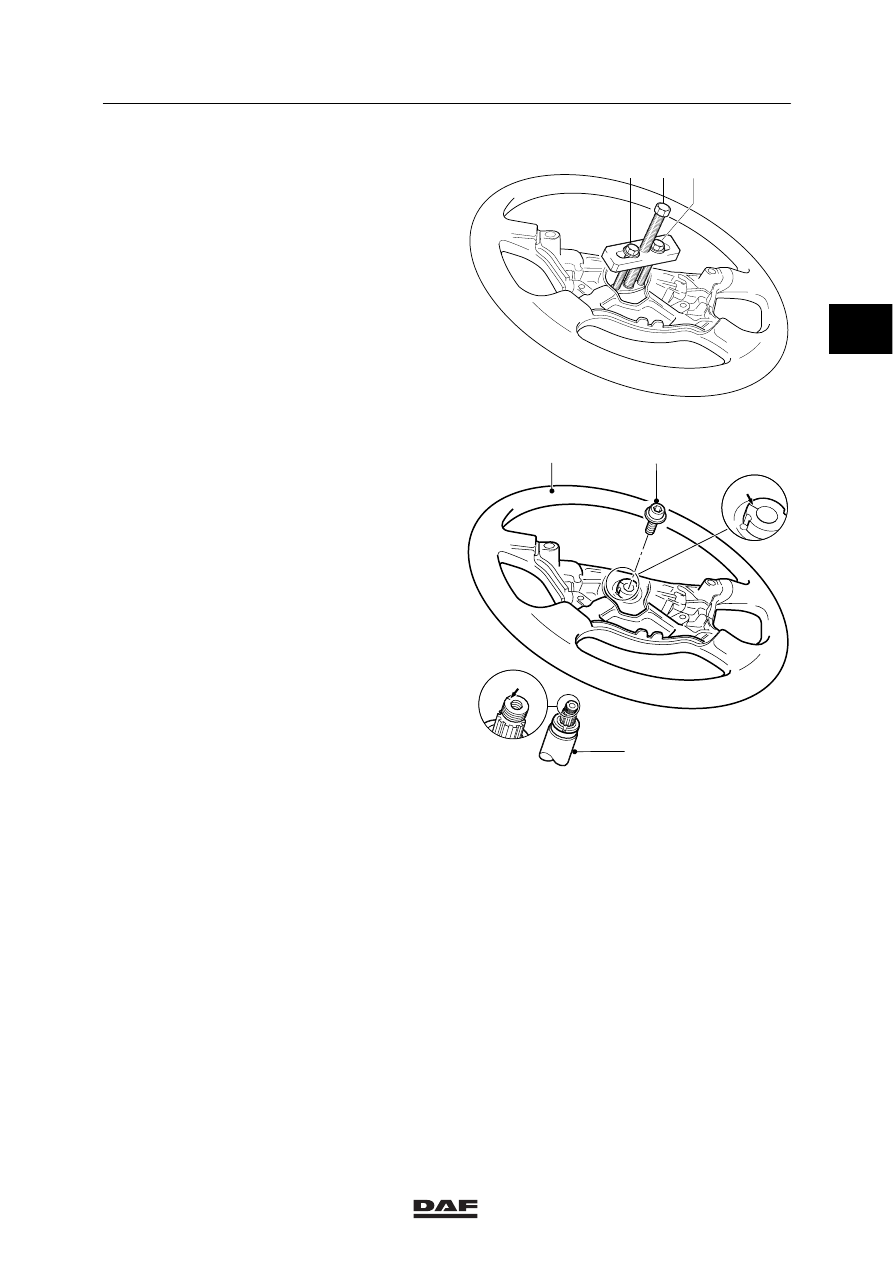

6.

Fit the steering wheel puller
(DAF no. 1451995) on the steering wheel.

7.

Make sure the bottom of the spindle (1) is
level with the bottom of the attachment
bolts (2).

8.

Turn the spindle (1) approximately 10 mm
into the steering shaft.

9.

Turn both attachment bolts (2)
approximately 10 mm into the steering
wheel.

10. Evenly tighten both attachment bolts (2)

alternately until the steering wheel comes
loose.

K1 01 324

2

1

2

Fitting the steering wheel without airbag
1.

Fit the steering wheel (1) on the steering
shaft (3) so that the markings on the
steering wheel and steering shaft (A and B)
”align”. Ensure that the ridges on the rear of
the steering wheel fall into the recesses.
Check that the steering box is still in the
central position, if a new steering wheel is
fitted.

2.

Fit the attachment bolt (2). Tighten the
attachment bolt to the specified torque, see
main group “Technical data”.

3.

Fit the cover plate on the steering wheel.

K1 01 321

1

3

2

A

B

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-24

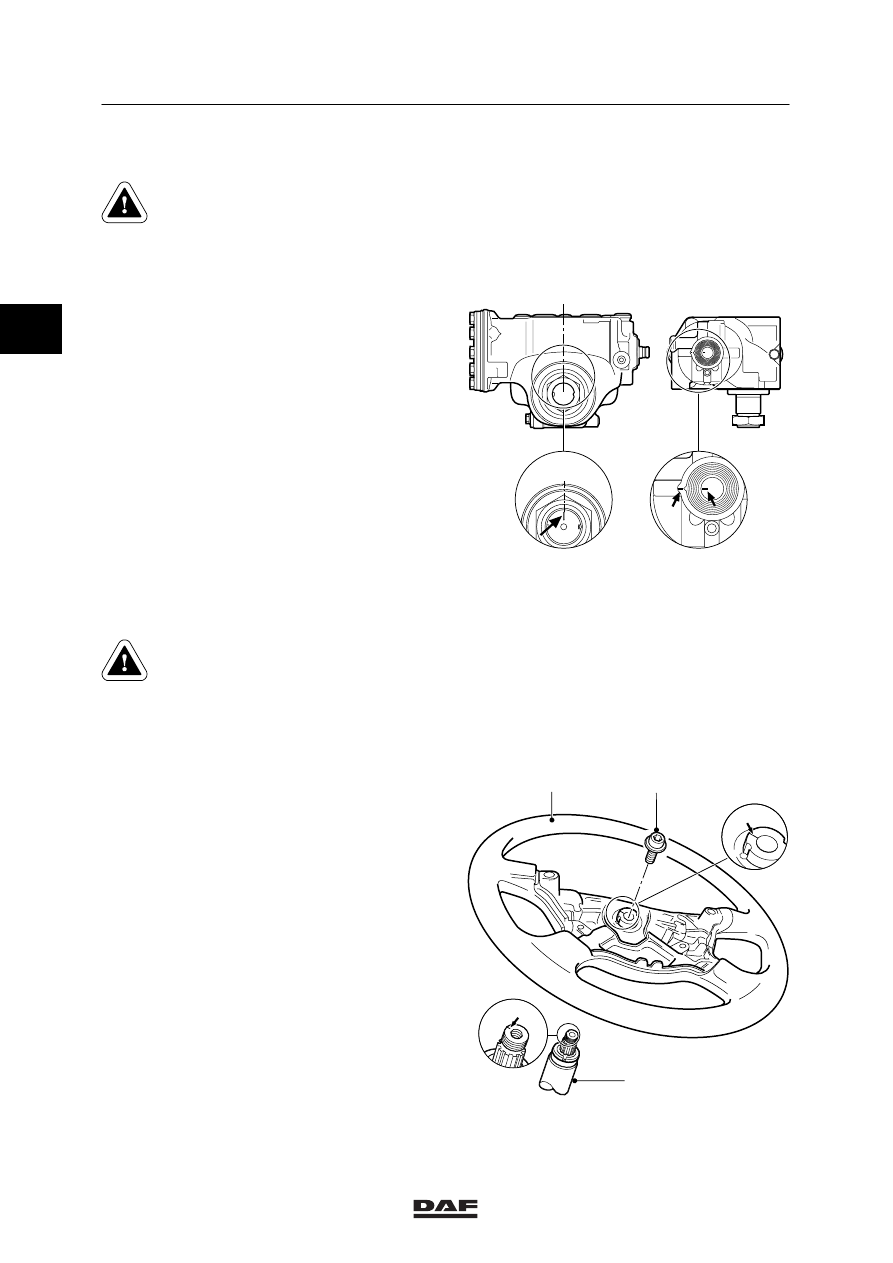

Steering wheel with airbag

Observe the warnings and safety
instructions applicable to working
on an airbag system.

Removing the steering wheel with airbag
1.

Disconnect the earth leads from the battery.

2.

Place the steering box in the central
position using the marks.

S7 00 623

3.

Remove the covers from the steering
column.

There must at least be 5 minutes
waiting time between disconnecting
the battery leads and loosening the
airbag connector. Non-observance
of the 5 minutes waiting time may
result in the airbag being activated
when the connector is removed.

4.

Remove the steering wheel bolt (2).

5.

Make marks (A and B) on the steering
wheel (1) and the steering shaft (3).

K1 01 505

3

B

A

1

2

2

ǹ 0210

1

LF45/55 series

Removal and installation

INTERNAL CAB COMPONENTS

4-25

6.

Fit the steering wheel puller
(DAF no. 1451995) on the steering wheel.

7.

Make sure the bottom of the spindle (1) is
level with the bottom of the attachment
bolts (2).

8.

Turn the spindle (1) approximately 10 mm
into the steering shaft.

9.

Turn both attachment bolts (2)
approximately 10 mm into the steering
wheel.

10. Evenly tighten both attachment bolts (2)

alternately until the steering wheel comes
loose.

K1 01 324

2

1

2

Fitting the steering wheel with airbag
1.

Fit the steering wheel (1) on the steering
shaft (3) so that the markings on the
steering wheel and steering shaft (A and B)
”align”. Ensure that the ridges on the rear of
the steering wheel fall into the recesses.
Check that the steering box is still in the
central position, if a new steering wheel is
fitted.

2.

Fit the attachment bolt (2). Tighten the
attachment bolt to the specified torque, see
main group “Technical data”.

3.

Fit the airbag module.

4.

Fit the steering column covers.

K1 01 505

3

B

A

1

2

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Removal and installation

LF45/55 series

4-26

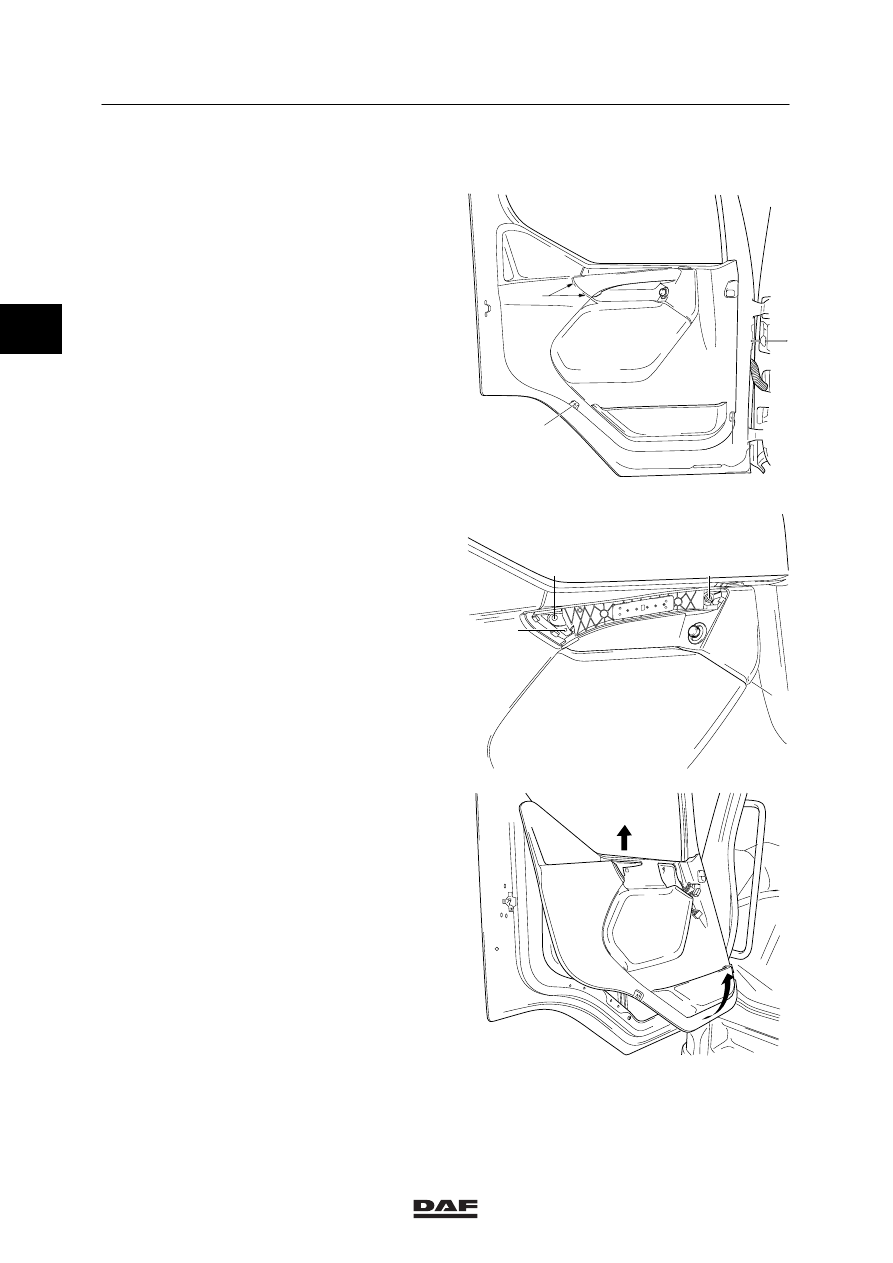

4.7 REMOVAL AND INSTALLATION, DOOR PANEL

Removing the door panel
1.

Loosen the cap from the grip by pushing a
screwdriver into the recesses (1).

2.

Remove the cap from the grip.

3.

Remove the caps (2) at the bottom of the
door.

4.

Remove the attachment bolts from the door.

2

2

1

K1 01 407

5.

Remove the attachment bolts (1) from the
grip.

6.

Disconnect the electric window and mirror
connectors at the inside of the grip.

7.

Push the grip down as far as it will go.

8.

Push the control cable clip (2) out of the
grip.

9.

Remove the control cable from the door
knob. Put the grip aside.

1

2

1

1

K1 01 409

10. Pull the door panel out of the mounting clips

in the door, starting at the bottom.

11. Lift the door panel out of the window frame.

K1 01 408

2
