SEATS

Removal and installation

4-20

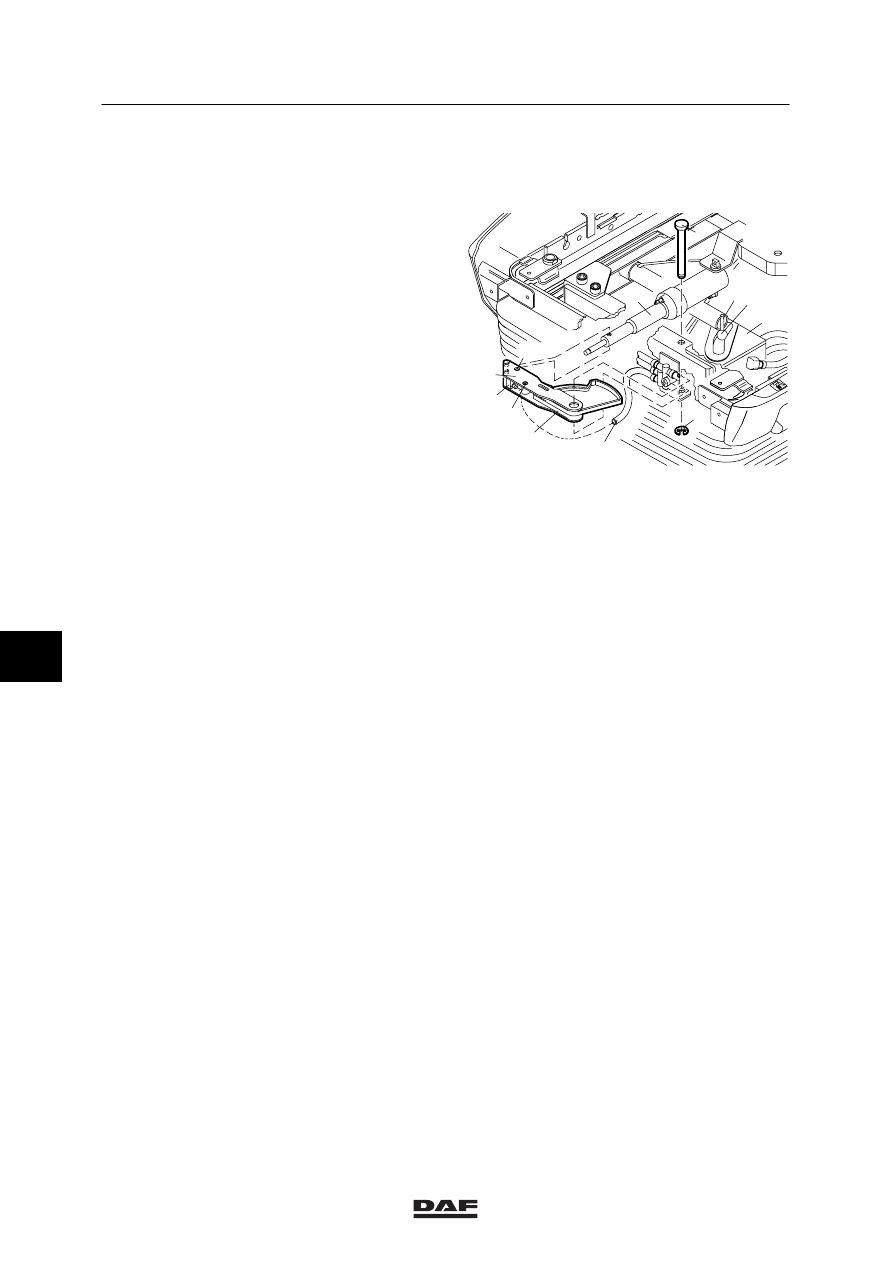

4.28 REMOVAL AND INSTALLATION, CONTROL UNIT OF HEIGHT CONTROL

VALVE

Removing control unit of height control
valve
1.

Remove the seat squab and remove the
dust boot at the front.

2.

Lock the system in the highest position.

3.

Disconnect the air pipe (1) from the
cylinder (2).

4.

Remove the lock ring (3) and pin (4).

5.

Loosen the screw (5) slightly and push the
holder (6) of the control discs (7) a little
apart. This makes it possible to pull the
control discs from the adjustment cylinder
(8). The guide plate (9) must remain
attached to the pin (10). Push the ball (11)
back onto the pin (10) if it has come loose.

Installing control unit of height control valve
1.

Tighten the screw (5) slightly during
installation.

2.

Operate the height adjuster (upwards) and
check whether the cylinder moves freely. If
not, loosen screw (5) slightly.

K100515

8

4

10

11

9

5

6

2

12

7

1

3

7

ᓻ 0209

1

Removal and installation

SEATS

4-21

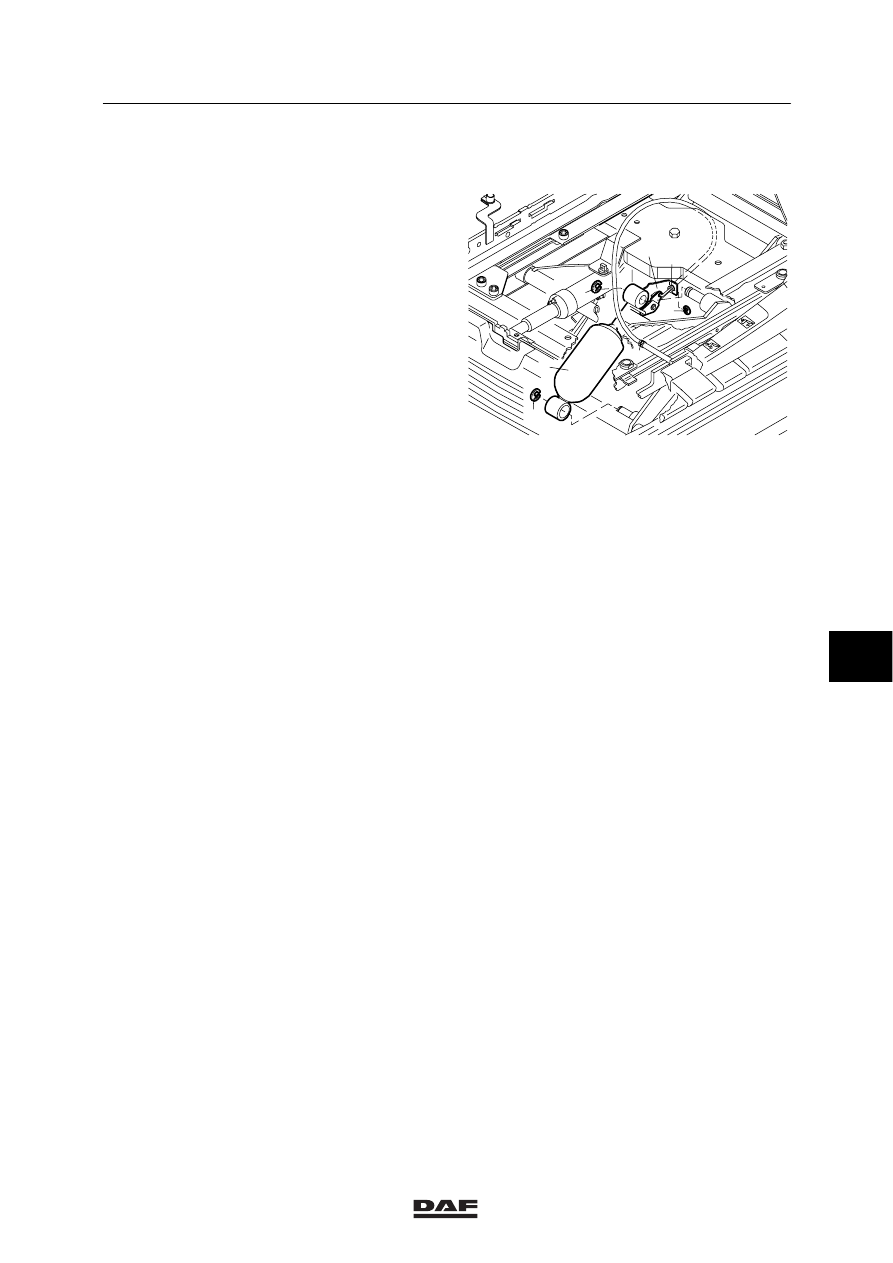

4.29 REMOVAL AND INSTALLATION, VERTICAL DAMPER

Removing vertical damper
1.

Remove the seat squab.

2.

Slide the entire seat forward.

3.

Remove the locking ring (2) when the seat
is in its lowest position.

4.

Remove the locking ring (1).

5.

Lock the seat in its highest position.

6.

Remove the rubber dust boot at the front
and remove the locking ring (3).

Installing vertical damper
1.

Fit the damper and use the locking ring (3)
to secure it at the bottom.

2.

Release the lock.

3.

Install the locking ring (1).

4.

Place the seat in the frontmost and lowest
position and install the locking ring (2).

5.

Before installing the seat squab, set the
damping cable (5) in such a way as to
achieve the stiffest damping when the
control handle is in the top position.
To make this adjustment, first release the
check nut (7). Retighten check nut (7) after
adjustment.

K100516

1

6 5

2

7

4

3

7

ᓻ 0209

1

SEATS

Removal and installation

4-22

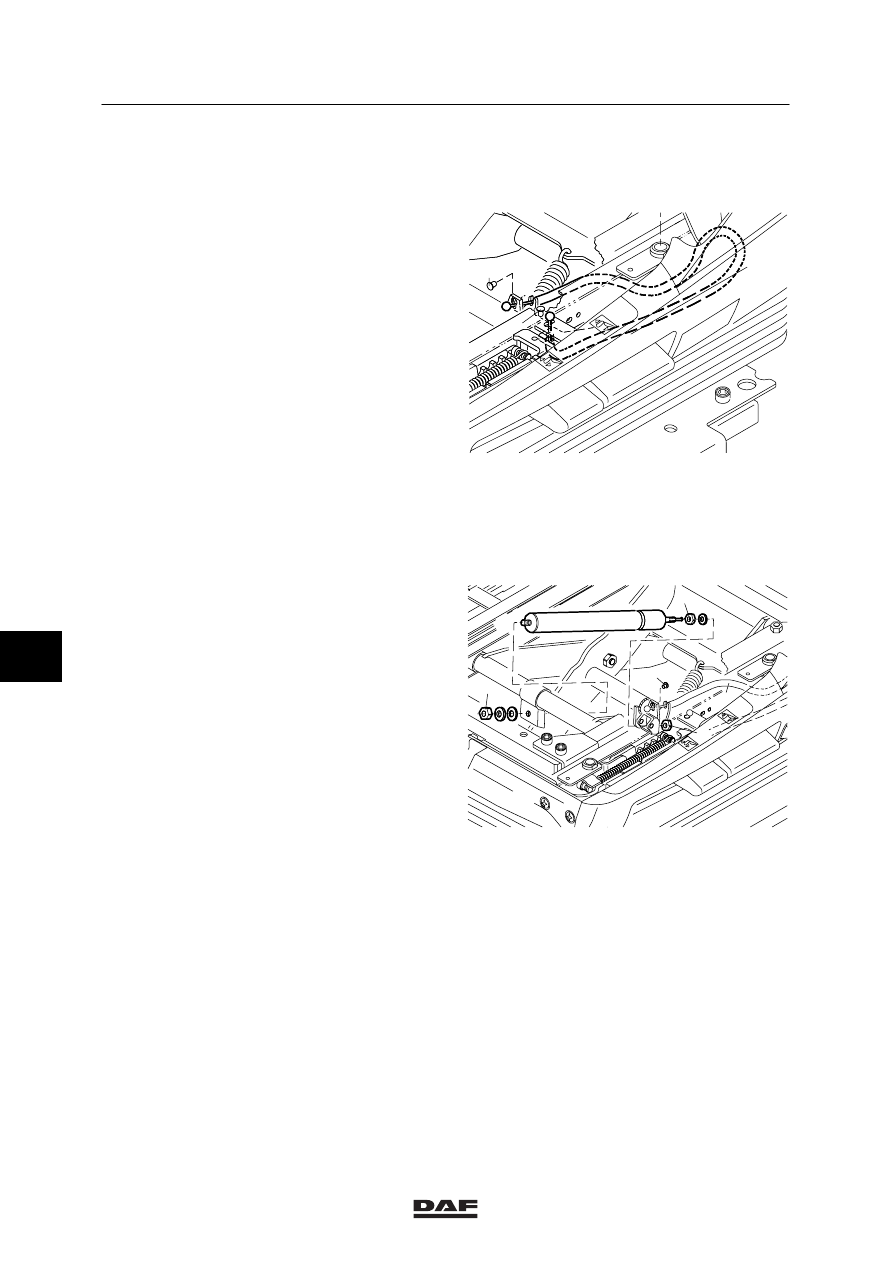

4.30 REMOVAL AND INSTALLATION, BOWDEN CABLE FOR FIXED SEAT GAS

DAMPER

Removing Bowden cable for fixed seat gas
damper
1.

Remove the seat squab.

2.

Remove the stops (1) and (2).

3.

Remove the Bowden cable by taking it from
the attachment points.

Installing Bowden cable for fixed seat gas
damper
1.

After fitting the new Bowden cable, check
the height adjustment. If necessary, adjust
the Bowden cable setting by turning the
screws for the Bowden cable from or
towards one another.

2.

Then tighten the Bowden cable using the
check nut.

K100517

1

2

4.31 REMOVAL AND INSTALLATION, FIXED SEAT GAS DAMPER

Removing fixed seat gas damper
1.

Remove the seat squab.

2.

Place the seat in its lowest position.

3.

Remove the stop (1) and Bowden cable (2)
(making sure not to operate the button).

4.

Release attachment nuts (3) and (4).

5.

Pull the chair upwards, ejecting the gas
spring from its holder.

Installing fixed seat gas damper
1.

When installing a new gas spring, tighten
the check nut (5) (in the same position as
the previous gas spring).

2.

After fitting, check the height adjustment
and, if necessary, modify the Bowden cable
adjustment.

3.

Fit the seat squab.

K100518

5

2

1

3

4

7

ᓻ 0209

1

Removal and installation

SEATS

4-23

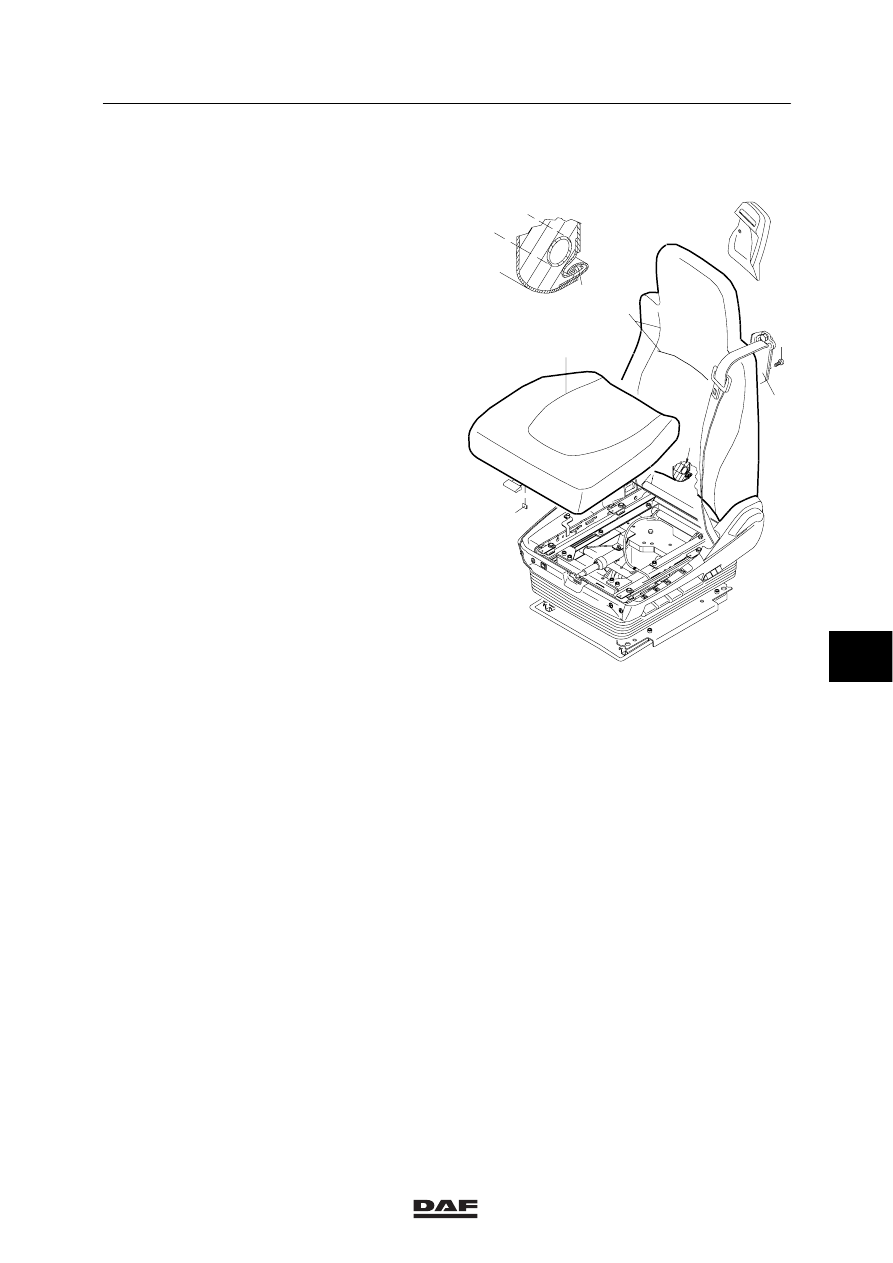

4.32 REMOVAL AND INSTALLATION, SEAT SQUAB COVER

At the positions marked with an X, the covers
are attached to the shaped foam with Velcro
fastener.

Removing seat squab cover
1.

Remove the seat squab.

K100497

A

4

X

X

2

3

A

1
