DAF 95XF. Manual - part 854

1

SEATS

Removal and installation

4-12

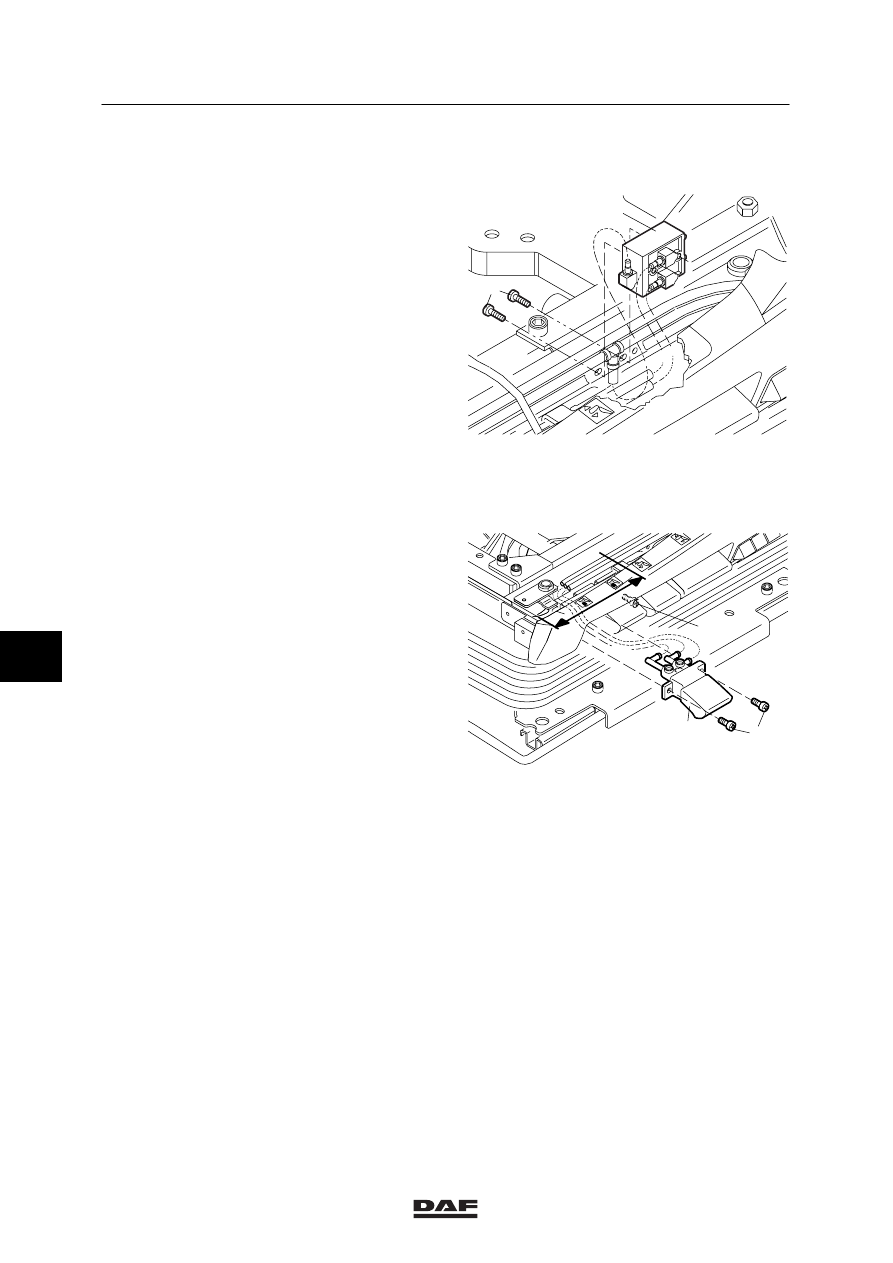

4.18 REMOVAL AND INSTALLATION, HEIGHT ADJUSTMENT VALVE

Removing height adjustment valve
1.

Remove the seat squab.

2.

Place the seat in the highest tilting position.

3.

Remove the screws (1).

4.

Disconnect the air pipes from the valve.

5.

Remove the valve (2).

Installing height adjustment valve
1.

Connect the air pipes to the valve (2).

2.

Secure the valve (2) with the screws (1).

3.

Fit the seat squab.

K100505

1

2

4.19 REMOVAL AND INSTALLATION, RAPID-LOWERING HANDLE

Removing rapid-lowering handle
1.

Remove the seat squab.

2.

Cut the air pipes of the rapid-lowering
control handle according to size X
(X = 130).

3.

Remove the side cover on control side.

4.

Slightly loosen the screw (2).

5.

Remove the screws (3) from the
rapid-lowering handle and remove the
handle along the upper side.

Installing rapid-lowering handle

Note:
To install a new handle, it must be reconnected
to the cut section X (repair kit includes handle
and sections of pipe and connection pieces).

K100506

1

2

3

X

7

ᓻ 0209

1

Removal and installation

SEATS

4-13

1.

Attach the air pipes of the handle (1) to the
cut air pipes. Use the same length as that
which was cut during removal.

2.

Fit the handle (1) and secure it with the
screws (3).

3.

Tighten the screw (2).

4.

Fit the side cover on control side.

5.

Fit the seat squab.

K100506

1

2

3

X

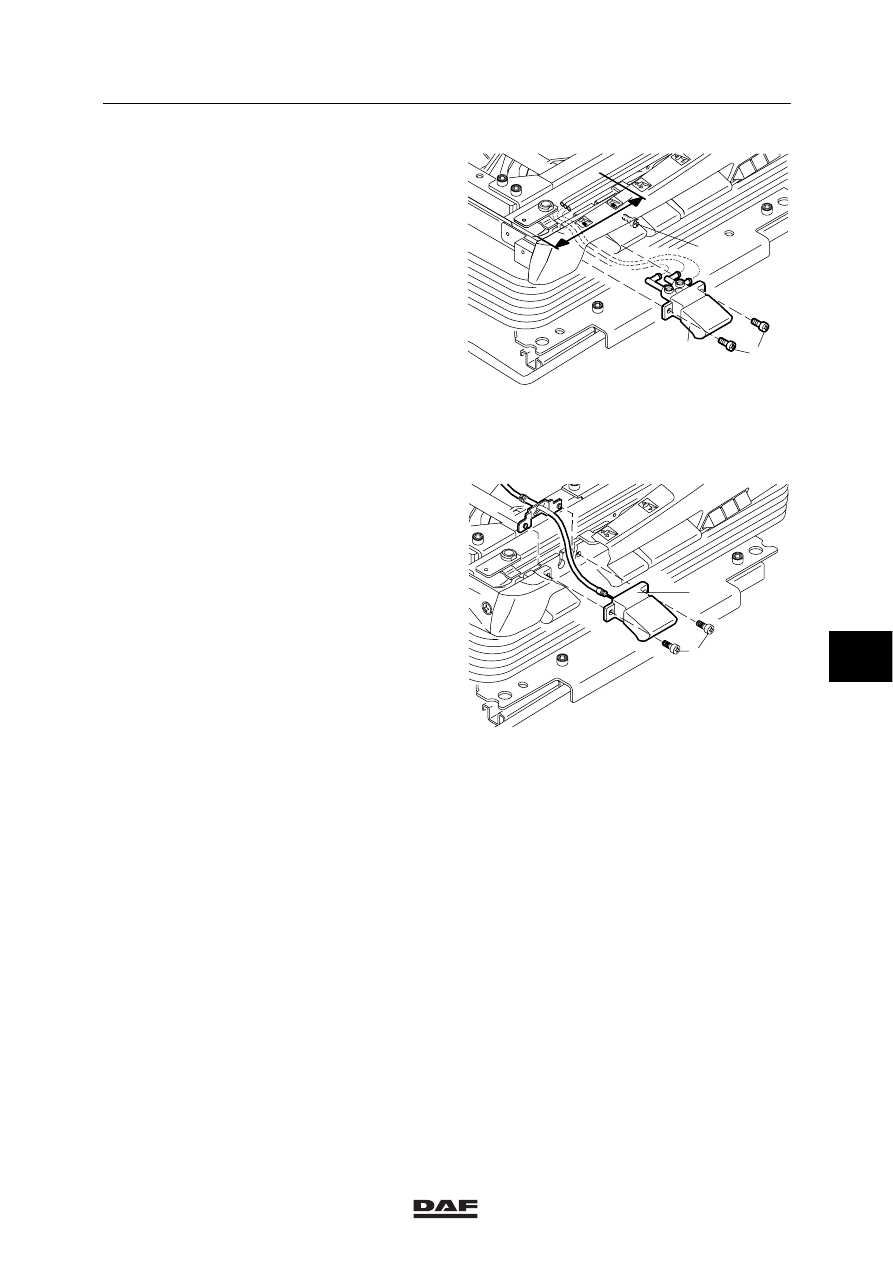

4.20 REMOVAL AND INSTALLATION, VERTICAL DAMPING ADJUSTER

Removing vertical damping adjuster
1.

Remove the seat squab.

2.

Remove the side cover on control side
(without disconnecting the air pipes from the
valves).

3.

Remove the screws (1).

4.

Remove the shock absorber cable (remove
the lock ring (2) in the lowest position of the
system, and kink the cable from its holder
(6) when the system is in the highest
position).

Installing vertical damping adjuster
1.

Install the combined cable and mounting
plate assembly (3) and the control handle
through the opening in the rubber bellows
into the frame.

2.

Secure the handle (2) with the screws (1).

3.

Fit the side cover.

4.

Install the adjustment cable (2.9.0) before
the seat cushion is fitted.

5.

Adjust the cable before fitting the seat
squab; see “Installing the vertical damper”.

6.

Fit the seat squab.

K100507

2

1

3

7

ᓻ 0209

1

SEATS

Removal and installation

4-14

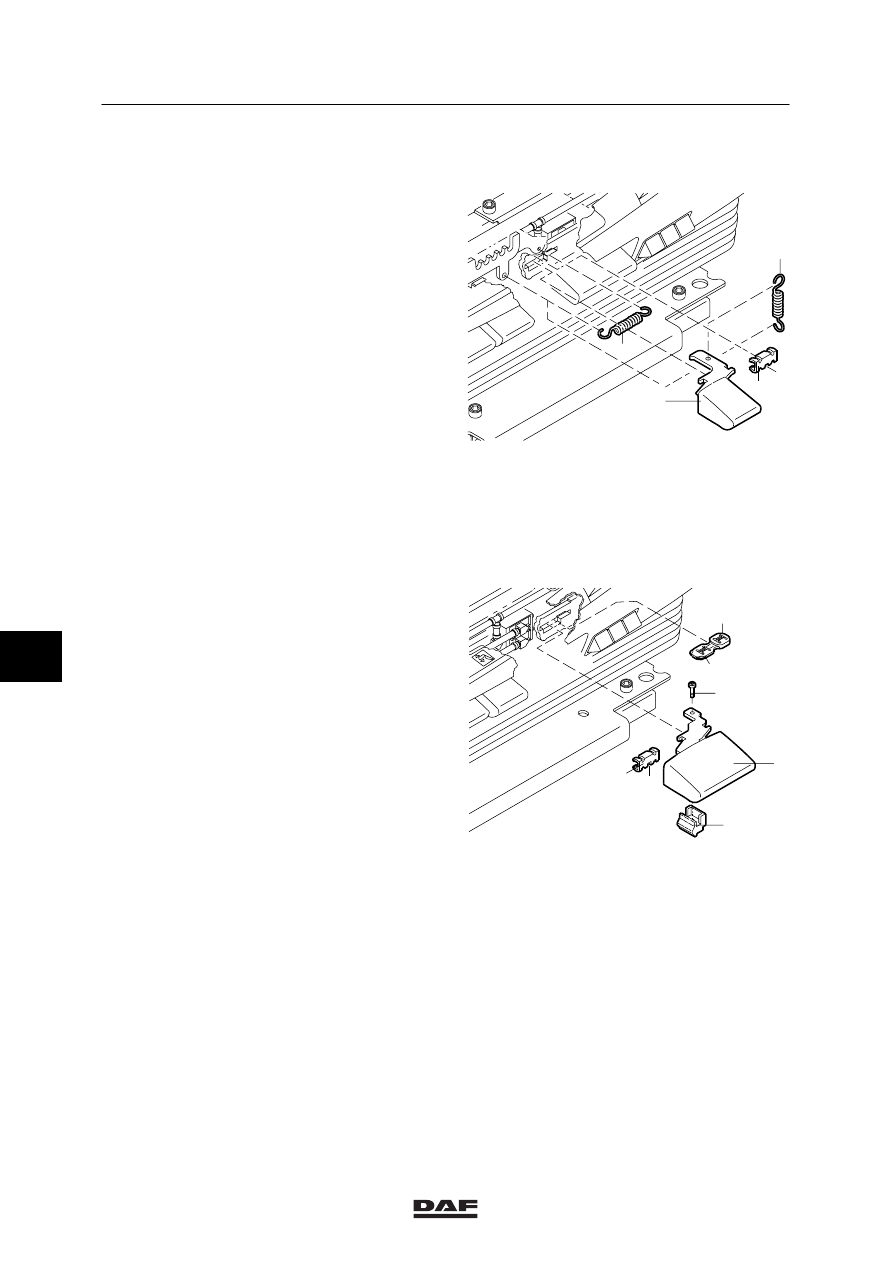

4.21 REMOVAL AND INSTALLATION, SEAT TILTING HANDLE

Removing seat tilting handle
1.

Remove the seat squab.

2.

Remove the springs (1) and (4).

3.

Remove the plastic connection piece (2) by
sliding it towards the backrest.

4.

Remove the control button (3) by lifting it
and pulling it out.

Installing seat tilting handle
1.

Fit the seat tilting handle (3).

2.

Fit the plastic connection piece (2). Note the
position of the small slot (X) when fitting the
new connection piece (2).

3.

Fit the springs (1) and (4).

4.

Fit the seat squab.

K100508

1

X

2

3

4

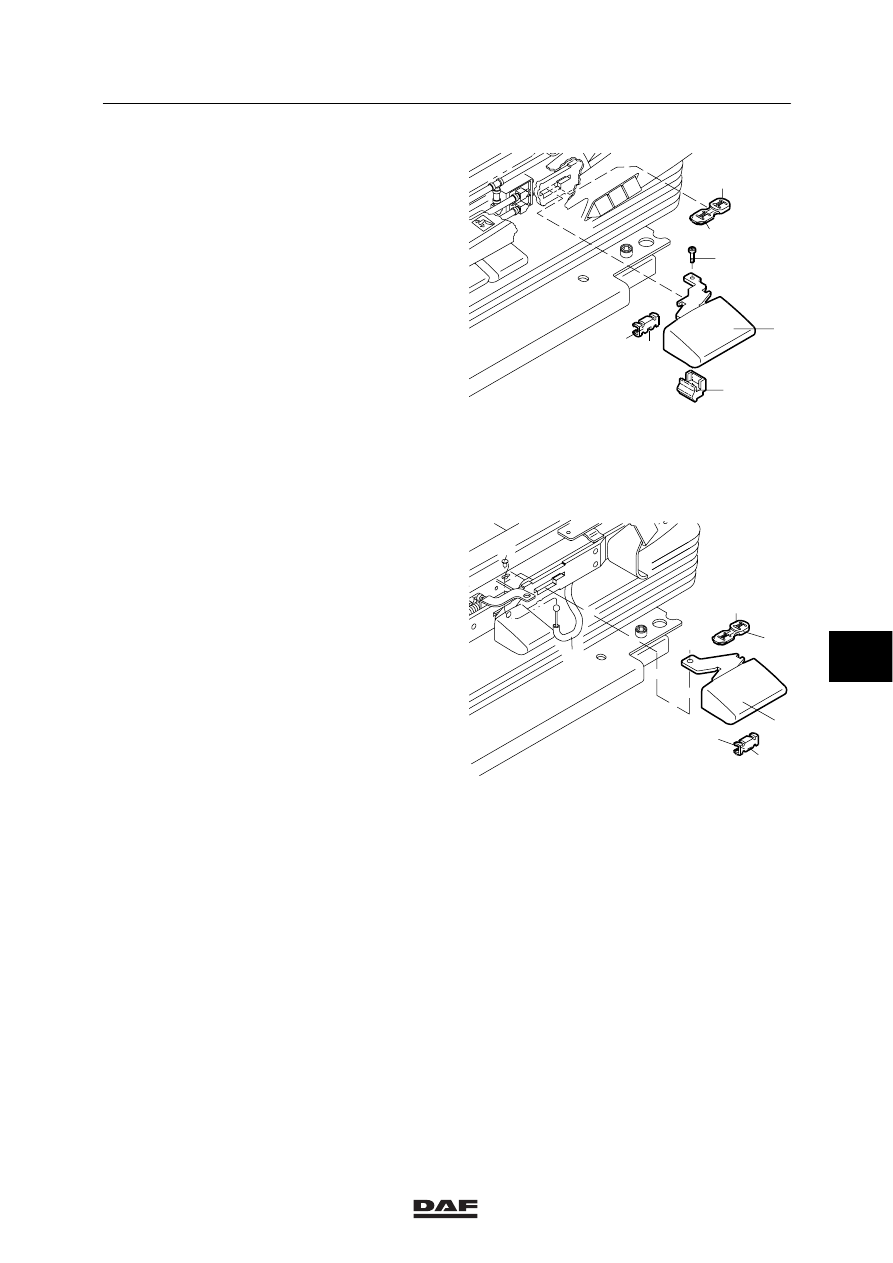

4.22 REMOVAL AND INSTALLATION, HEIGHT ADJUSTMENT HANDLE

Removing height adjustment handle
1.

Remove the seat squab.

2.

If necessary, remove the side covers
(without disconnecting the air pipes from the
valves).

3.

Remove the screw (1) and the plastic
connection piece (2).

4.

Remove the upper plate (3) by pushing it
out at position Y and pulling it from the
frame.

5.

Remove the handle (4).

6.

Remove the plastic connection piece (5).

K100509

Y

1

3

4

2

X

5

7

ᓻ 0209

1

Removal and installation

SEATS

4-15

Installing height adjustment handle
1.

Fit the plastic connection piece (5). Note the
position of the small slot (X) when installing
the new connection piece (5).

2.

Fit the handle (4).

3.

Install the plate (3).

4.

If necessary, install the side covers.

5.

Fit the seat squab.

K100509

Y

1

3

4

2

X

5

4.23 REMOVAL AND INSTALLATION, FIXED SEAT HEIGHT ADJUSTMENT

HANDLE

Removing height adjustment handle
1.

Remove the seat squab.

2.

Remove the side cover (without
disconnecting the pipes from the valve).

3.

Remove the stop (1), after which the
adjustment cable (2) can be lifted.

4.

Remove the upper plate (3) by pushing it
out at position Y and pulling it from the
frame.

5.

Remove the handle (4).

6.

Remove the plastic connection piece (5).

Installing height adjustment handle
1.

Fit the plastic connection piece (5). Note the
position of the small slot (X) when installing
the new connection piece (5).

2.

Fit the handle (4).

3.

Install the plate (3).

4.

Install the adjustment cable and fit the
stop (1).

5.

Fit the side cover.

6.

Fit the seat squab.

K100512

1

2

Y

3

4

X

5

7
