CAB TILTING MECHANISM

Contents

2

6

ᓻ 0209

1

Safety instructions

CAB TILTING MECHANISM

1-1

1. SAFETY INSTRUCTIONS

General
The cab is equipped with a hydraulic tilting
mechanism. The pump is located on co-driver’s
side at the rear of the cab. The cab locks are
opened hydraulically during pumping.

Before tilting the cab, make sure that the doors
are closed, that there are no loose items in the
cab and that the gear lever is in neutral. Tilt the
cab fully forward if work must be carried out
underneath the cab.

You can stop the cab tilting forward
at any time by turning the tap to the
reverse tilting position.

When working on a tilted cab (for
example when welding,
spray-painting or applying bitumen
coatings), be sure to cover the
piston rod of the lifting cylinder.
Welding spatter and paint on the
piston rod will inevitably cause
damage to the oil seal.

Inspection after a collision
Before tilting the cab after a collision, check the
cab rests, the cab hinges and the attachment of
the lifting cylinder to the chassis member and
cab for cracks.

If the vehicle has been involved in a
collision, the cab must under no
circumstances be tilted without due
precautions. The end stop in the
lifting cylinder may be damaged,
which might cause the cab to shoot
past its end stop.

If possible, suspend the cab in slings and put a
stand in front of the cab. Make sure that there is
no one in front of the cab while it is being tilted.

6

ᓻ 0209

1

CAB TILTING MECHANISM

Safety instructions

1-2

Replacing the lifting cylinder:
After a collision, always check the lifting
cylinder for internal damage.
Replace the lifting cylinder if damaged or if in
doubt.
Always replace the cylinder if one of the
following points has occurred during a collision:
A.

the cab has been pulled out of the cab
locks,

B.

the cab locks have been deformed or
damaged,

C.

the rear springs have been deformed or
damaged.

6

ᓻ 0209

1

General

CAB TILTING MECHANISM

2-1

2. GENERAL

2.1 OPERATION, TILTING MECHANISM

General
The F249 cab is equipped with a hydraulic tilting
mechanism. The pump is installed on co-driver’s
side.
The cab locks are automatically opened
hydraulically when the pump is being operated.

If the vehicle has been involved in a collision,
check the following points before tilting the cab.
-

cab rests,

-

cab hinges,

-

attachment of the lifting cylinder,

-

hydraulic system for leakage.

After this check, continue to proceed with
utmost care.
If possible, suspend the cab in slings and put a
stand in front of the cab.
After a collision, always check the lifting cylinder
for internal damage.

Tilting the cab:
-

Make sure there are no people immediately
in front of the cab.

-

Make sure there is sufficient clearance
around the cab.

-

Make sure there are no loose objects inside
the cab.

-

Apply the parking brake.

-

Move the gear lever to the neutral position
and turn off the engine.

-

Close the doors.

-

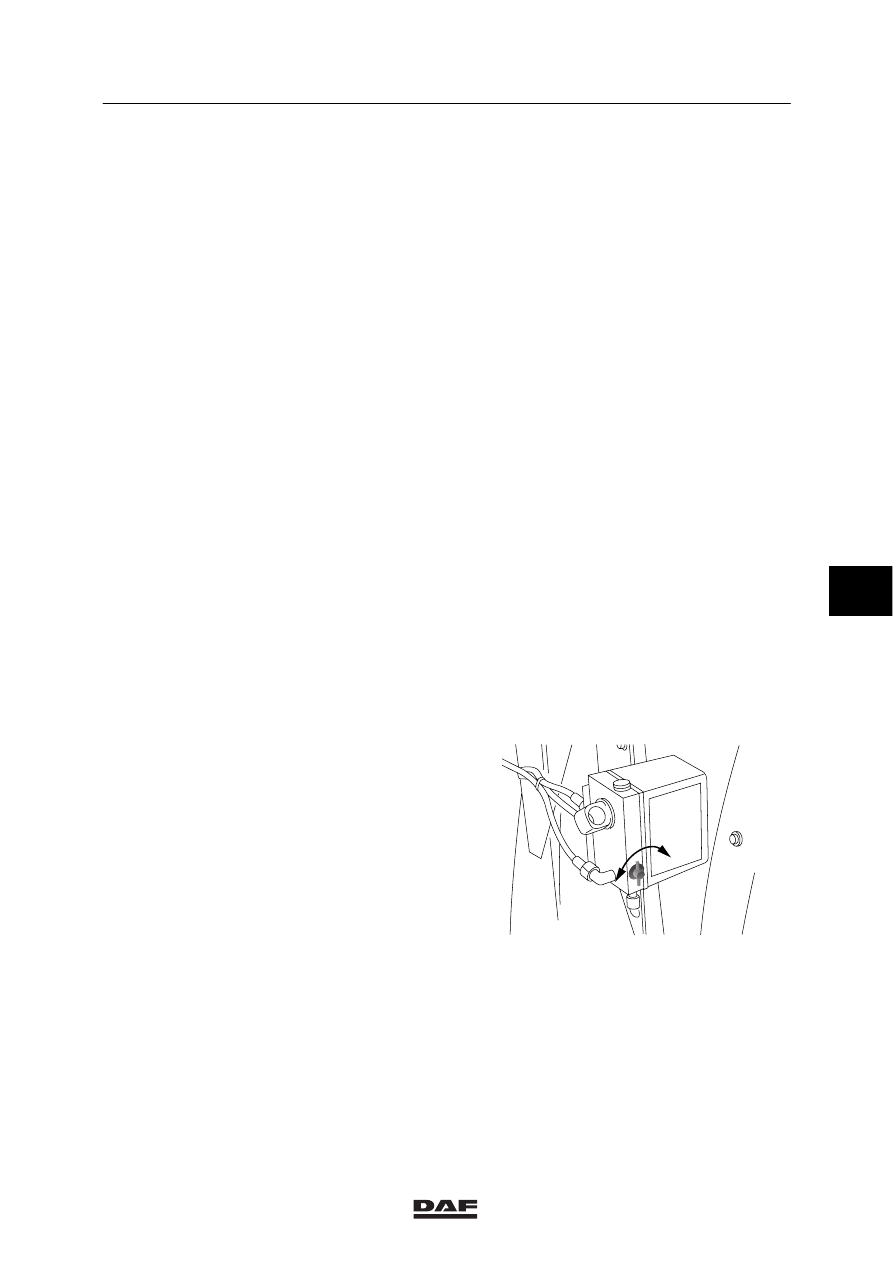

Turn the two-way valve of the cab tilting
pump fully to the right.

-

Position the pipe in the pump and operate
the pump.
You can stop the cab tilting forward at any
time by turning the two-way valve to the
left.

-

After tilting the cab back, check whether the
warning lamp on the CWS display is
extinguished. If this lamp continues to burn,
the cab is not properly locked.

B

A

D000393
