1

CAB SUSPENSION

Removal and installation

4-8

Installing front spring suspension
1.

Fit the coil spring element and tighten the
attachment nut at the bottom to the
specified tightening torque. See “Technical
data”.

2.

Bring the cab bracket, stabiliser bar and coil
suspension element together in such a way
as to be able to install the cab bearing pin.
While installing, ensure that the recess in
the bearing pin aligns with the opening in
the locking bolt.

3.

Fit the locking bolt for the cab bearing pin.

4.

Fit the sealing plug using a plastic hammer.

5.

Fit the grease lubrication connection nipple.

6.

Connect the grease lubrication hose.

7.

Carefully lower the cab.

8.

Fit the cab grille, lower grille and the corner
pieces around the headlights.

5

ᓻ 0209

1

Removal and installation

CAB SUSPENSION

4-9

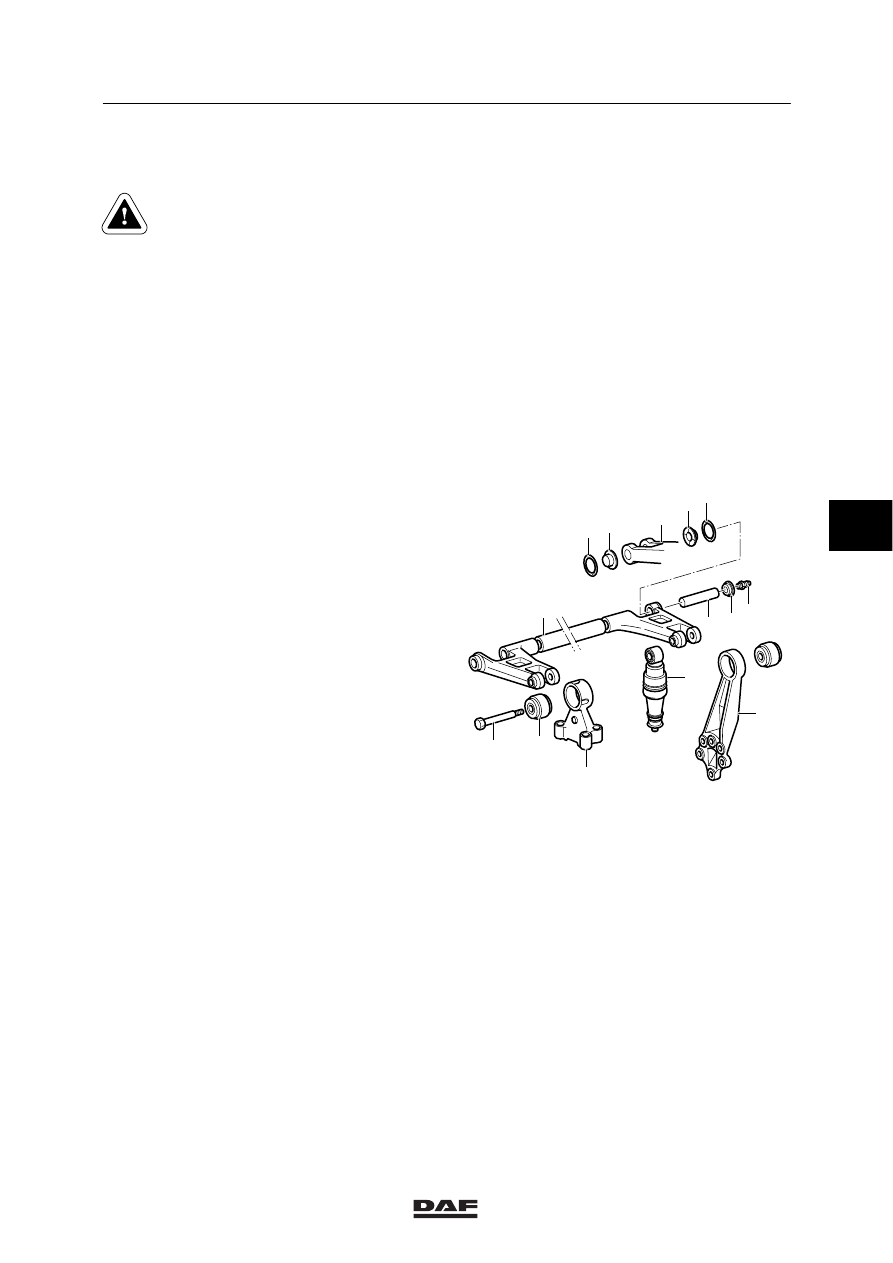

4.5 REMOVAL AND INSTALLATION, FRONT AIR SUSPENSION

When working on the cab
suspension provide extra supports
for the cab to avoid the risk of being
trapped.

Removing front air suspension
1.

Bleed the air pressure system.

2.

Remove the cab grille, lower grille and
corner pieces.

3.

Lift the cab at the front in such a way as to
make it possible to remove the cab bearing
pin.

4.

Remove the pipe to allow grease
lubrication.

5.

Remove the grease lubrication connection
nipple (1).

6.

Using a drop stamp, remove the sealing
plug (2).

7.

Remove the locking bolt at the front of the
stabiliser bar.

8.

Remove the cab bearing pin (5) at the front.
Make sure that the stabiliser bar cannot
rotate.

9.

Remove the air pipe from the air
suspension element (12).

10. Detach the air suspension element at the

bottom.

11. Remove the air suspension element (12).

8

6

8

7

7

1

2

5

10

12

(9)

3

4

11

K1 01 529



5

ᓻ 0209

1

CAB SUSPENSION

Removal and installation

4-10

Installing front air suspension
1.

Fit the air suspension element and tighten
the attachment nut at the bottom to the
specified tightening torque. See “Technical
data”.

2.

Bring the cab bracket, stabiliser bar and
suspension element together in such a way
as to be able to install the cab bearing pin.
While installing, ensure that the recess in
the bearing pin aligns with the opening in
the locking bolt.

3.

Fit the locking bolt for the cab bearing pin.

4.

Fit the sealing plug using a plastic hammer.

5.

Fit the grease lubrication connection nipple.

6.

Connect the grease lubrication hose.

7.

Connect the air pipe to the air suspension
element.

8.

Carefully lower the cab.

9.

Pressurise the system.

10. Fit the cab grille, lower grille and the corner

pieces around the headlights.

5

ᓻ 0209

1

Removal and installation

CAB SUSPENSION

4-11

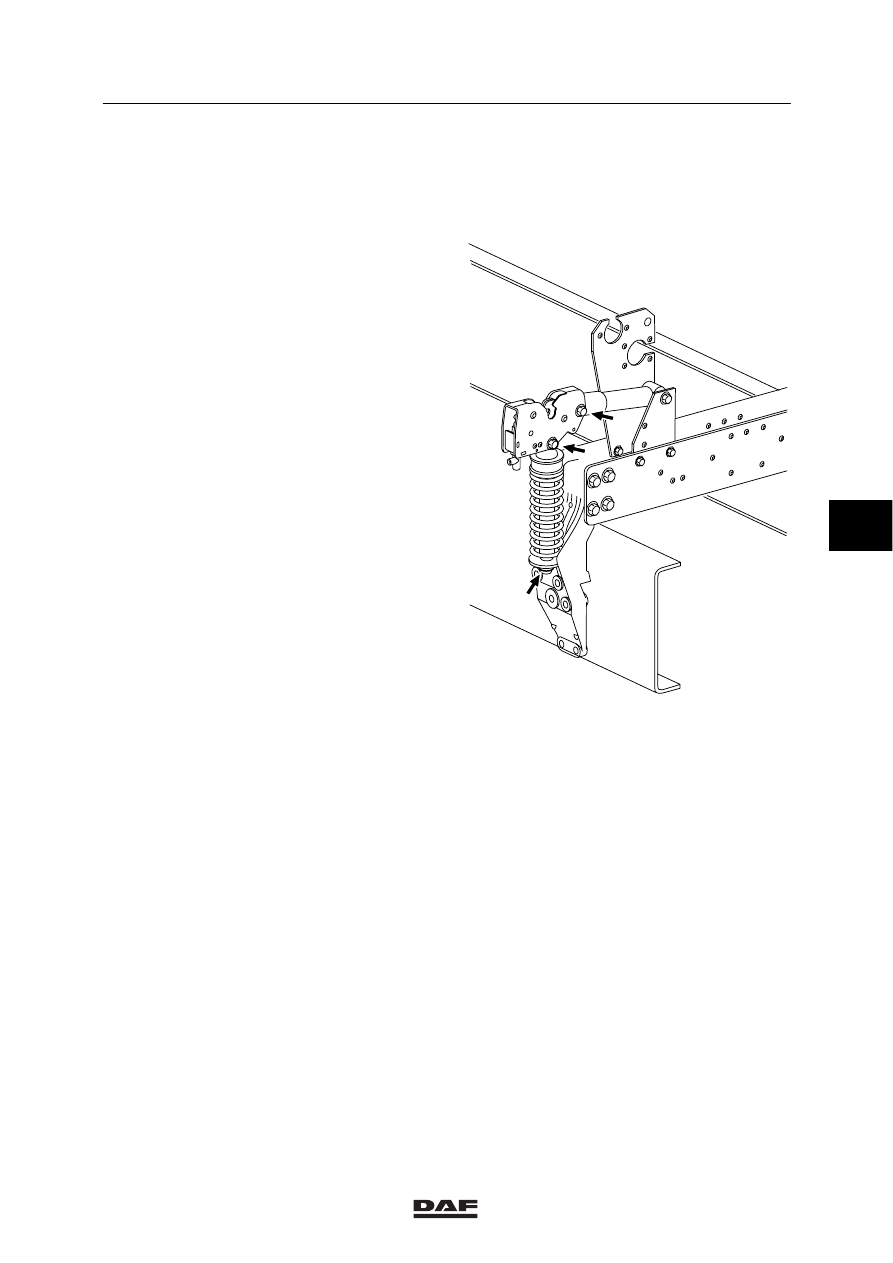

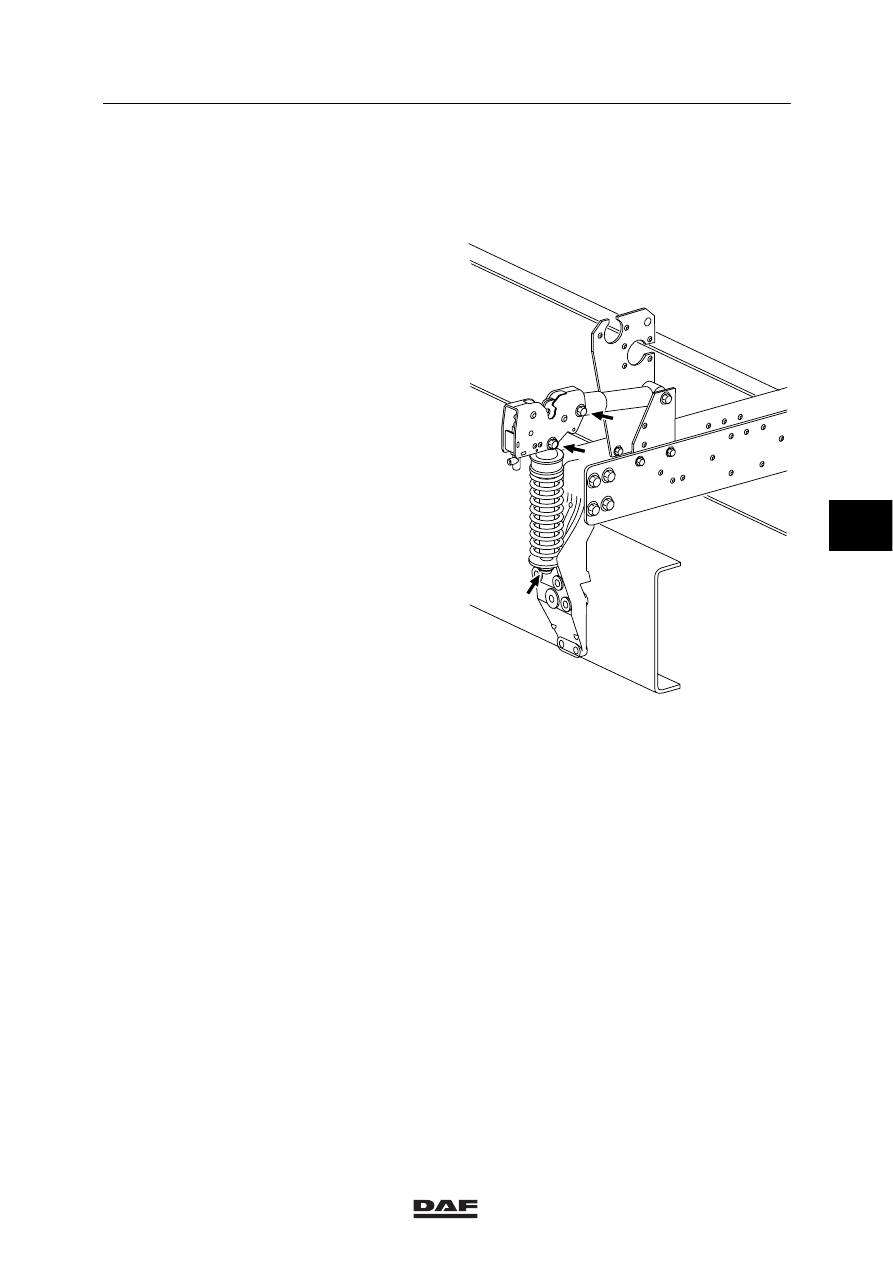

4.6 REMOVAL AND INSTALLATION, REAR COIL SPRING SUSPENSION

Removing rear coil spring suspension
1.

Tilt the cab.

2.

Remove the coil spring element by
loosening the attachment bolt (A) a few
turns and loosening attachment bolt (B) and
attachment nut (C).

Installing rear coil spring suspension
1.

Fit the coil spring element and hand-tighten
the attachment bolts and nut.

2.

Tilt the cab back to the normal driving
position.

3.

Tighten the attachment bolts and nut to the
specified tightening torque, see “Technical
data-.

K1 01 450

B

A

C

5
