EXTERNAL CAB COMPONENTS

Removal and installation

4-30

4.17 REMOVAL AND INSTALLATION, HEADLIGHT

Removing the headlight
1.

Remove the battery terminal.

2.

Tilt the cab.

3.

Remove the two attachment bolts on the
side of the plastic corner piece around the
headlight and the four attachment bolts on
the inside of the plastic corner piece around
the headlight.

4.

Remove the corner piece around the
headlight by pulling it from behind the lower
grille.

5.

Mark the position of the connectors on the
headlight and unplug them.

6.

Remove the rubber grommet and the
direction indicator plugs.

7.

Remove the attachment screw at the rear of
the direction indicator. Unhook the direction
indicator from the headlight.

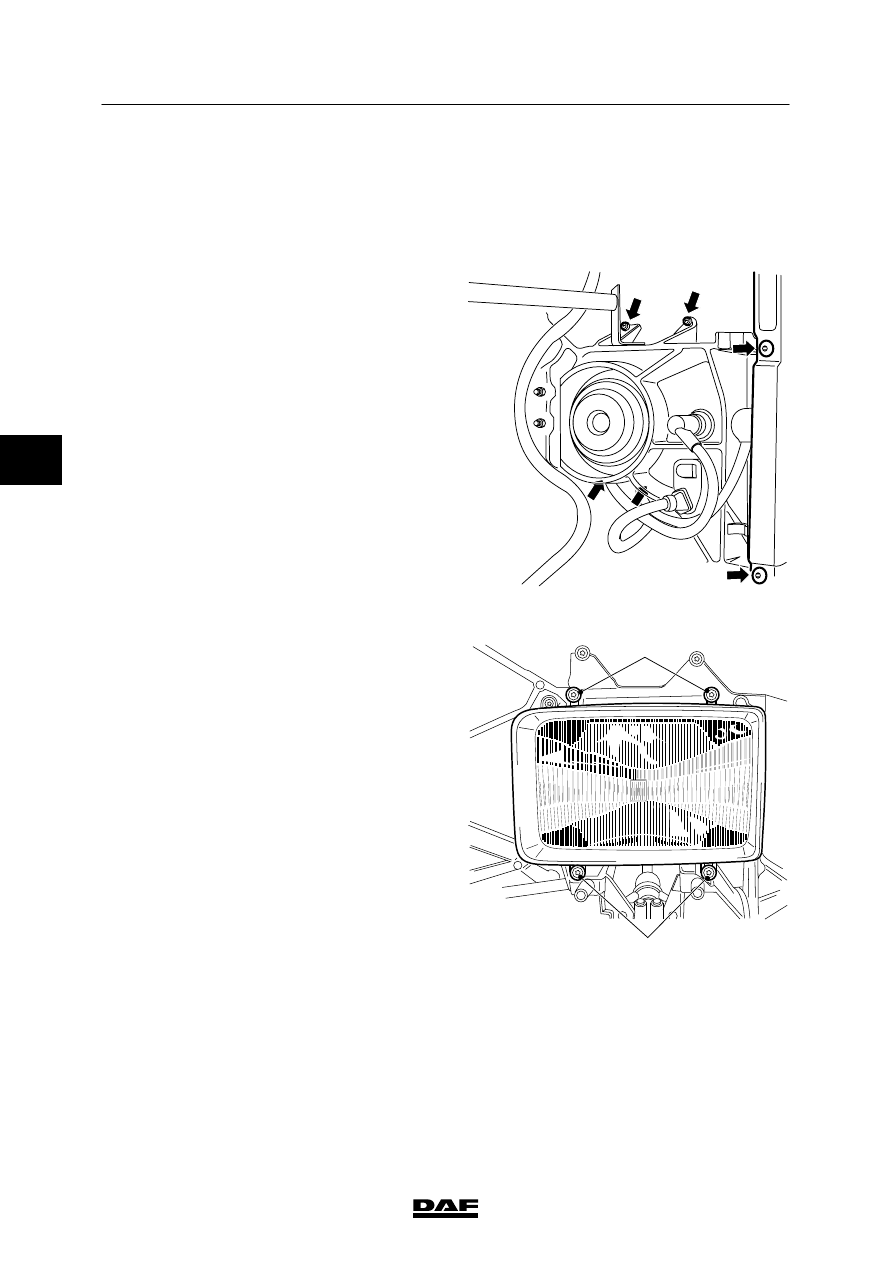

K1 01 480

8.

Remove the four attachment bolts (1) and
remove the headlight from the bracket.

1

1

K1 01 482

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-31

Installing the headlight
1.

Install the headlight to the headlight bracket,
using attachment bolts.

2.

Fit the direction indicator to the headlight
and headlight bracket, using the attachment
screw.

3.

Connect the connectors to the headlight
and the plugs to the direction indicator. Fit
the rubber grommet to the direction
indicator.

4.

Slide the corner piece around the headlight
behind the lower grille on the attachment
brackets.

5.

Remove the four attachment bolts on the
inside of the plastic corner piece around the
headlight and the two attachment bolts on
the side of the plastic corner piece around
the headlight.

6.

Tilt the cab back to the driving position.

7.

Connect the battery terminal.

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

Removal and installation

4-32

4.18 REMOVAL AND INSTALLATION, HEADLIGHT BRACKET

Removing the headlight bracket
1.

Remove the battery terminal.

2.

Tilt the cab.

3.

Remove the two attachment bolts on the
side of the plastic corner piece around the
headlight and the four attachment bolts on
the inside of the plastic corner piece around
the headlight.

4.

Remove the corner piece around the
headlight by pulling it from behind the lower
grille.

5.

Mark the position of the connectors on the
headlight and unplug them.

6.

Detach the headlight/wipe-wash washer
hose (plug the hose).

7.

Cut loose the clamping strips securing all
wiring and wiring harnesses to the headlight
bracket.

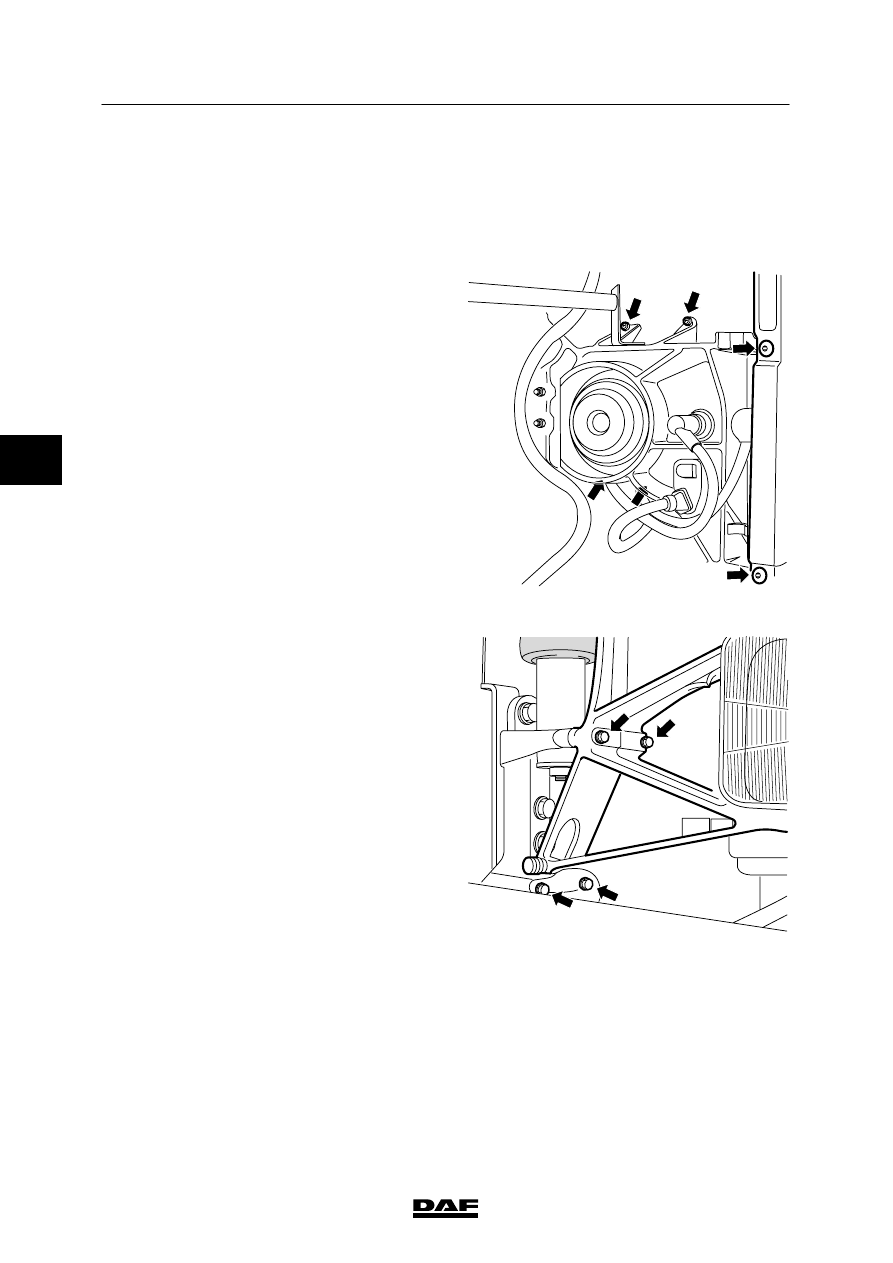

K1 01 480

8.

Remove the four headlight bracket
attachment bolts and remove the bracket,
including the headlight unit.

K100366

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-33

Installing the headlight bracket
1.

Fit the headlight bracket.

2.

Fit the connectors. Secure the wiring and
wiring harnesses with clamping strips.

3.

Fit the hose for the headlight/wipe-wash
washer.

4.

Fit the plastic corner piece around the
headlight on the brackets behind the lower
grille.

5.

Fasten the plastic corner piece around the
headlights, using the two attachment bolts
on the side of the corner piece around the
headlight and the four attachment bolts on
the inside of the corner piece around the
headlight.

6.

Tilt the cab to the normal driving position.

7.

Connect the battery terminals.
