DAF 95XF. Manual - part 824

1

EXTERNAL CAB COMPONENTS

Removal and installation

4-26

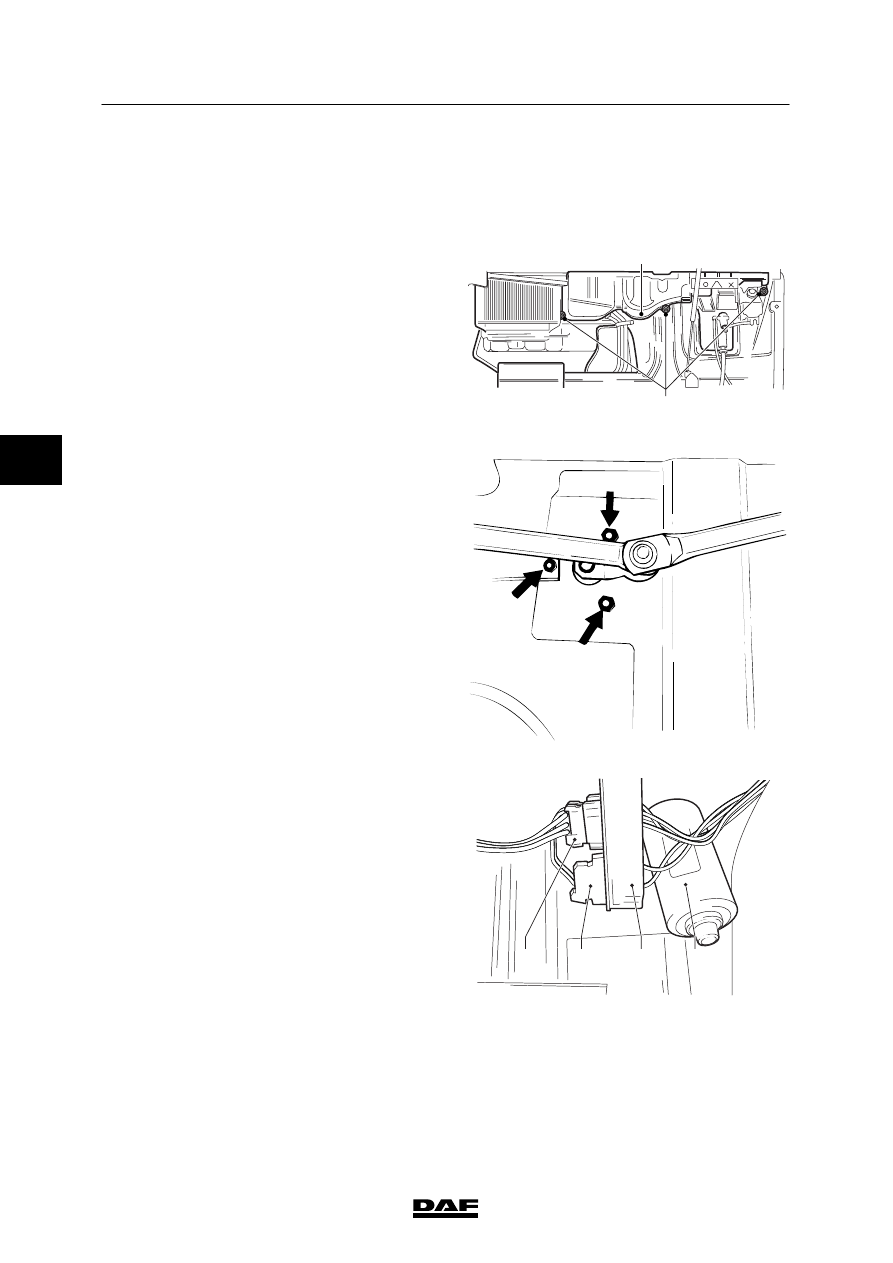

4.14 REMOVAL AND INSTALLATION, WINDSCREEN WIPER MOTOR

Removing the windscreen wiper motor
1.

Open the cab grille.

2.

Remove the attachment nuts (1) and the
cover (2) over the windscreen wiper
mechanism, and remove the cover by
sliding it downwards.

3.

Turn the crank of the windscreen wiper
linkage and remove the nut of the
windscreen wiper motor spindle.

1

2

K1 01 459

4.

Remove the attachment bolts of the
windscreen wiper motor.

5.

Using a plastic hammer, carefully tap the
end of the windscreen wiper motor spindle
and take the crank off the motor spindle.

6.

In the cab, remove the dashboard panels to
the right of the steering column and the
panel underneath the radio panel.

Note:
For a RHD vehicle, remove the dashboard
panels to the left of the steering column.

K100211

7.

Unplug the connectors (1) and (2) and
press the connectors out of the dashboard
attachment frame (3).

8.

Unplug the windscreen wiper motor
connector.

9.

Remove the windscreen wiper motor (4) by
lowering it between the dashboard
attachment frame and the engine tunnel.

2

1

3

4

K1 01 460

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-27

Installing the windscreen wiper motor
1.

Check the motor spindle for axial play. If so,
replace the motor. This play will cause
excessive wear to the wiper linkage.

2.

Check the windscreen wiper motor sealing
rubber.

3.

Install the windscreen wiper motor on the
inside of the bulkhead.

4.

Connect the windscreen wiper motor
connector.

5.

Fit the attachment bolts on the outside of
the cab.

6.

Fit the connectors to the attachment frame
in the cab and connect the connectors.

7.

Fit the dashboard panels to the right of the
steering column and the panel underneath
the radio panel.

8.

Set the windscreen wiper motor in the
neutral position by switching it briefly on and
off, using the control switch.

9.

Put the windscreen wiper arms in the
neutral position (windscreen wipers in
horizontal position).

10. Fit the crank of the windscreen wiper arms

to the windscreen wiper motor spindle and
fit the nut to the motor spindle. Tighten the
nut to the specified tightening torque, see
”Technical data”.

11. Operate the windscreen wiper motor and

check the operation of the windscreen wiper
mechanism and the position of the
windscreen wiper arms.

12. Fit the cover over the windscreen wiper

mechanism.

13. Close the cab grille.

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

Removal and installation

4-28

4.15 REMOVAL AND INSTALLATION, WINDSCREEN

Removing the windscreen
1.

Remove the windscreen wipers.

2.

Push the glass (or its remnants) out of the
rubber seal.

3.

Remove any loose glass particles out of the
rubber seal and clean the latter.

Note:
Wear safety goggles if you clean the rubber
seal with compressed air.

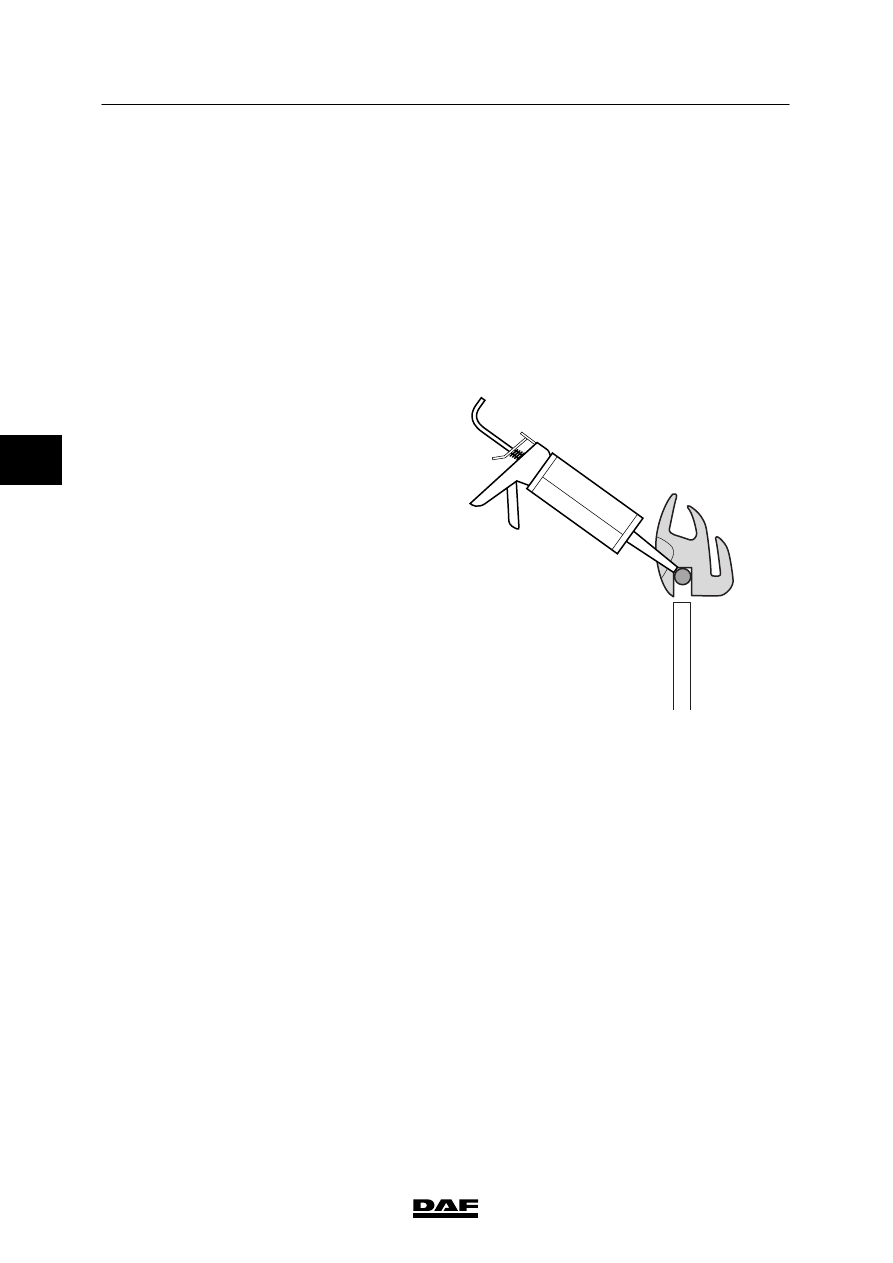

Installing the windscreen
1.

Apply a thin bead of sealant in the groove of
the rubber seal into which the glass will be
placed and fit the rubber seal around the
windscreen.

2.

Apply a filler strip around the rubber seal in
the groove where the rubber seal will be
around the cab profile.

3.

Cover the rubber seal with liquid soap.

4.

Place the rubber seal with glass in the
window frame of the cab.

5.

Using the filler strip, pull the rubber seal
with glass over the cab profile. Press the
rubber seal firmly from the outside in the
place where the filler strip is pulled out of
the rubber seal.

6.

Apply a thin bead of sealing compound
between the rubber seal and the cab to
ensure a proper seal.

7.

Clean the entire windscreen and the parts
of the cab body which have been fouled
during installation of the windscreen.

8.

Fit the windscreen wipers.

;;;

K1 01 517

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-29

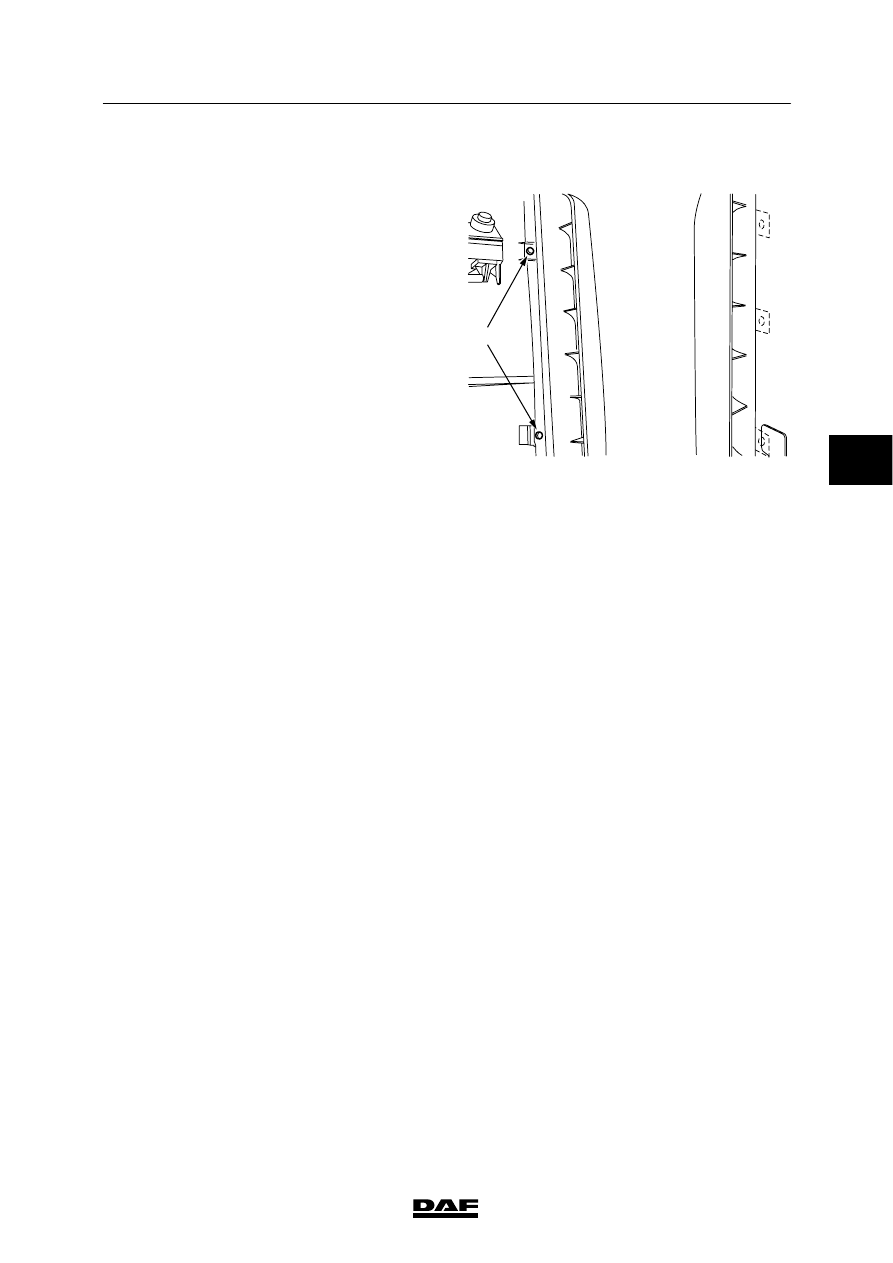

4.16 REMOVAL AND INSTALLATION, CORNER PIECE

Removing the corner piece
1.

Open the grille and remove the two
attachment bolts (A).

2.

Open the door. By leaving the door ajar, you
will be able to reach the three attachment
screws of the corner piece, which are
located on the inside of the front door post.

Installing the corner piece
1.

Fit the corner piece by tightening the two
attachment bolts at the front until they are
fingertight. Make sure that the spoiler still
has some play.

2.

Fit the three attachment screws to the
inside of the front door post.

3.

Close the grille.

K100359

A

4

ᓻ 200345
