DAF 95XF. Manual - part 807

1

INTERNAL CAB COMPONENTS

Removal and installation

4-28

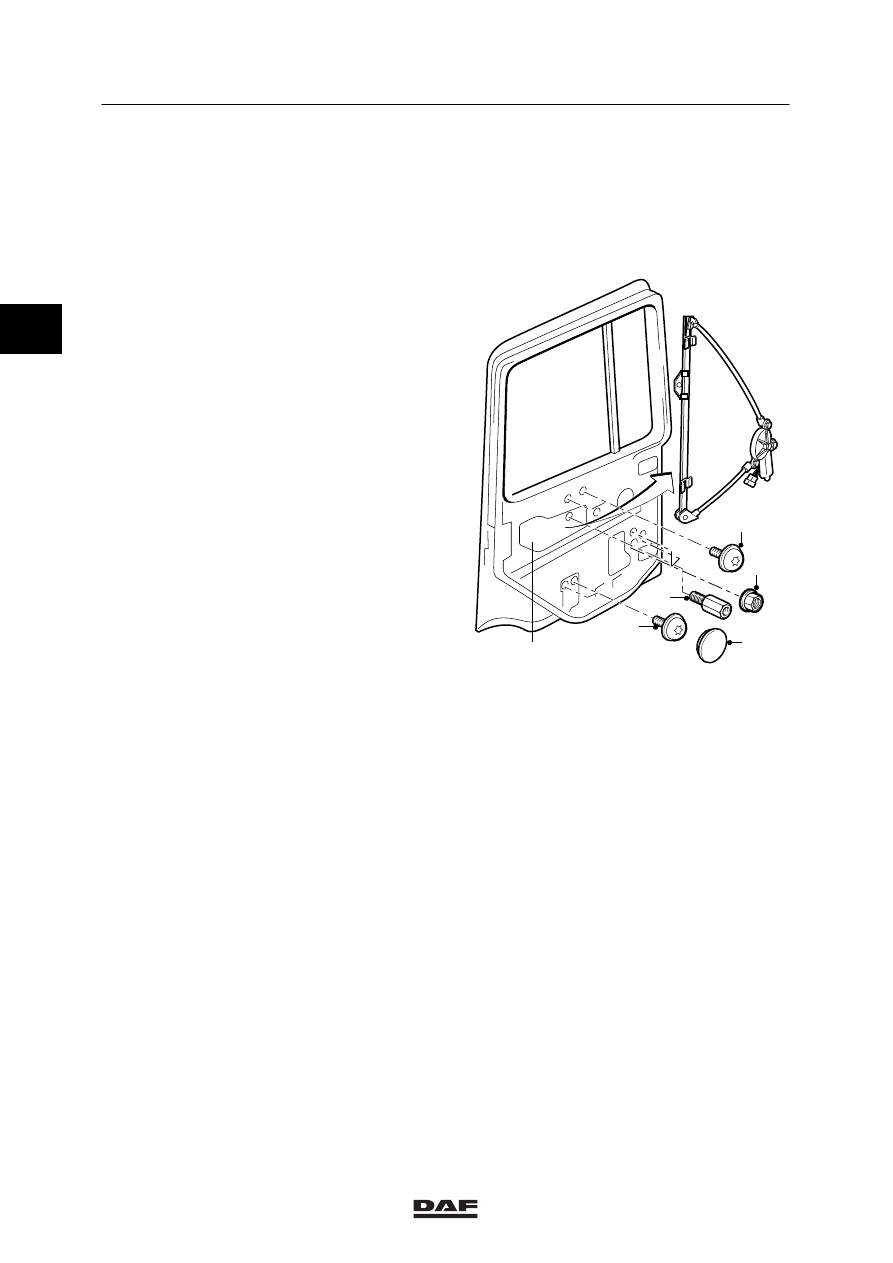

4.23 REMOVAL AND INSTALLATION, ELECTRICALLY OPERATED WINDOW

MECHANISM

Removing electrically operated window
mechanism
1.

Remove the door panel.

2.

Remove the foil (A).

3.

Lower the glass, remove the attachment
bolts (1) and raise the glass.

4.

Detach the electric motor connector.

5.

Remove the caps (5), attachment bolts (2)
and (4) and attachment nuts (3).

6.

Remove the window mechanism out of the
door through the opening.

Installing electrically operated window
mechanism
1.

Fit the window mechanism in the door and
fit the attachment bolts (2) and (4), the
attachment nuts (3) and the caps (5).

2.

Connect the electric motor connector up.

3.

Lower the glass and fit it to the window
mechanism using attachment bolts (1).

4.

Operate the window switch and close the
glass almost completely.
Check whether the top edge of the glass is
parallel with the window frame.
Loosen the attachment bolts (1), if
necessary.
Adjust the glass to the correct position and
re-tighten the attachment bolts.

5.

Fit the new foil (A).

6.

Fit the door panel.

K1 01 513

A

2

2

4

5

3

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-29

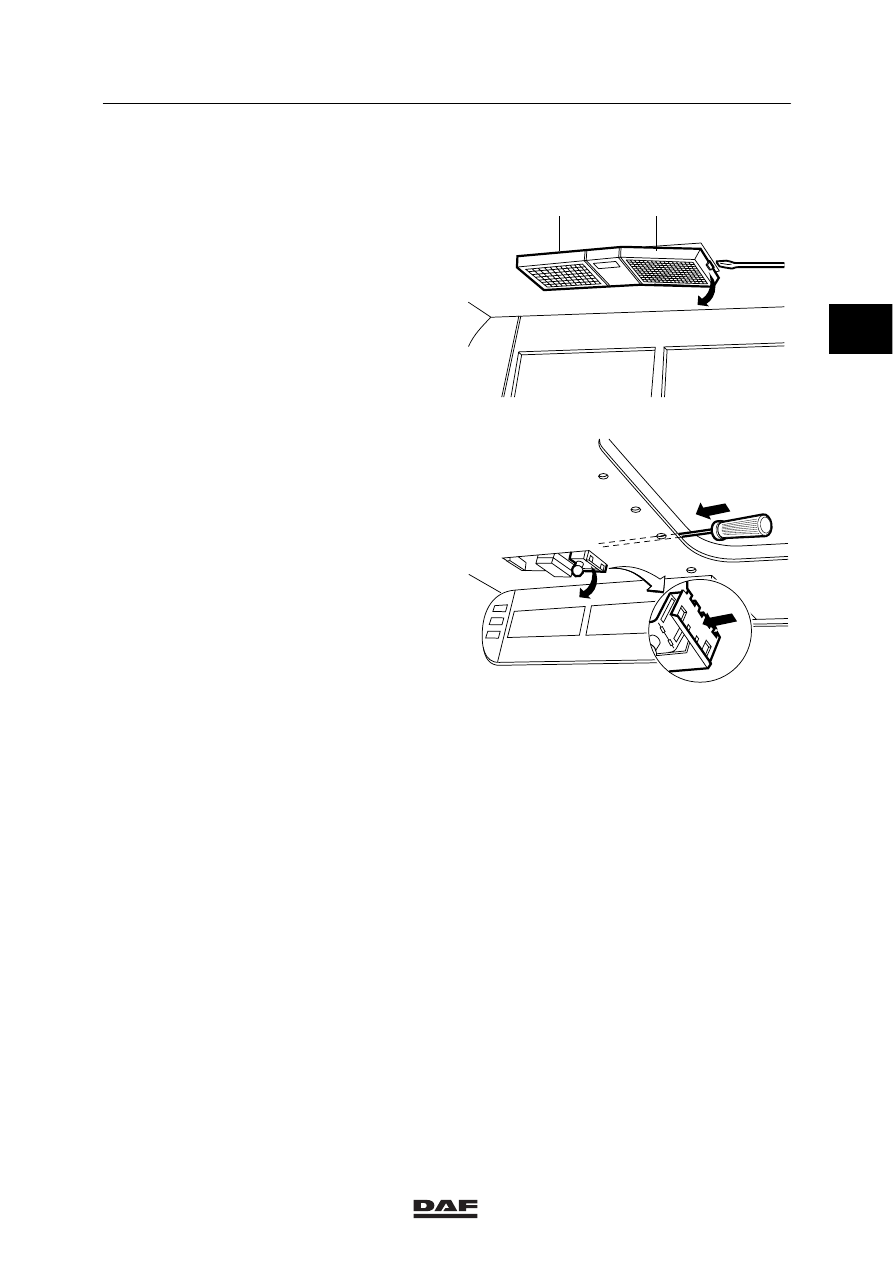

4.24 REMOVAL AND INSTALLATION, INTERIOR LIGHTING

Removing interior lighting
1.

Remove the covers (1) and (2).

2.

Use a long screwdriver to bend back the
lugs (B) of the lamp holder.

3.

Take the lamp holder out of the headlining.

4.

Unplug the connectors and remove the
lamp holder.

K1 01 447

1

2

Installation, interior lighting
1.

Bend back the lugs (B) of the lamp holder.

2.

Connect the connectors and fit the lamp
holder.

3.

Fit the covers (1) and (2).

K1 00 617

B

2

ᓻ 0209

1

INTERNAL CAB COMPONENTS

Removal and installation

4-30

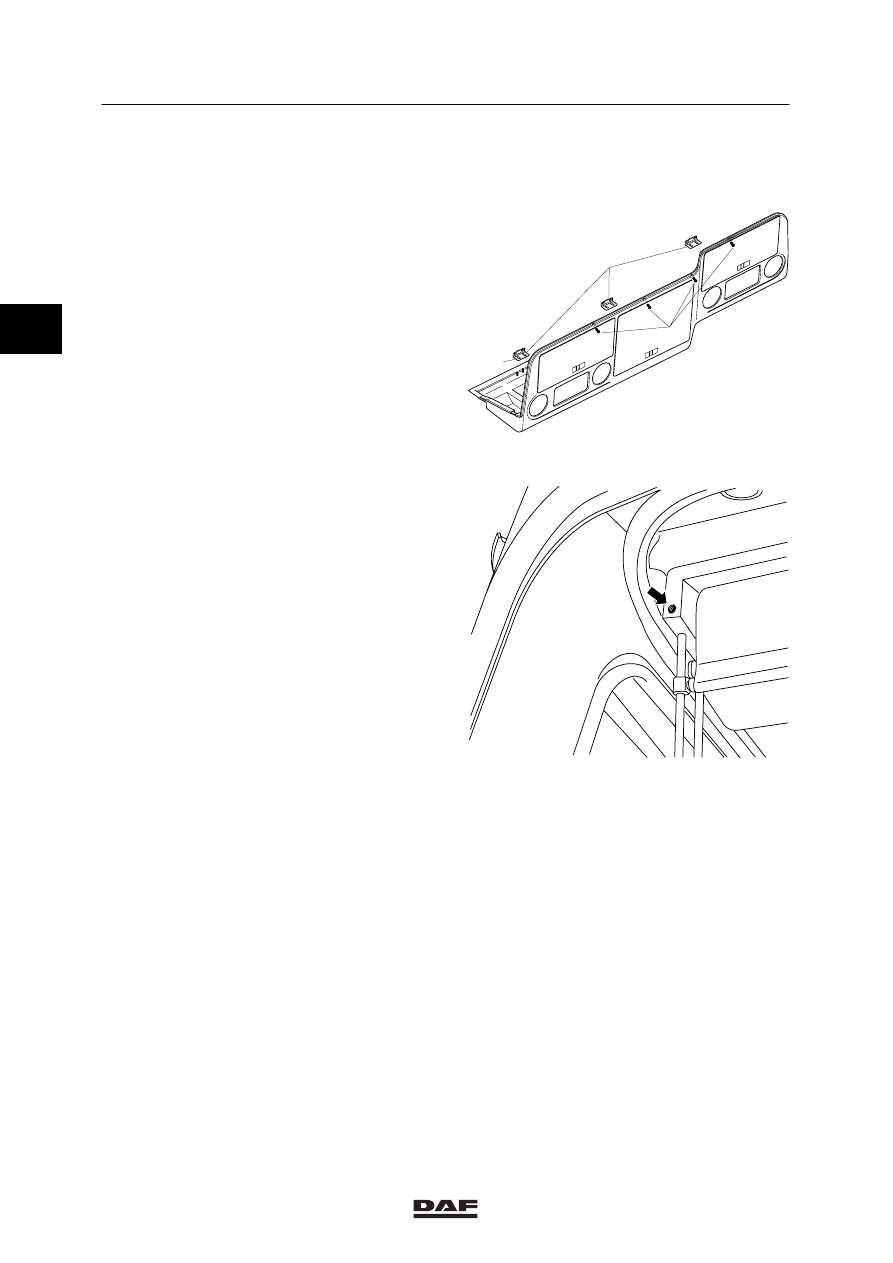

4.25 REMOVAL AND INSTALLATION OF ROOF CONSOLE IN SPACE CAB AND

COMFORT CAB TO INSTALL ACCESSORIES

Note:

The roof console of the F95XF Space Cab
and Comfort Cab is hinged to allow good
access to the wiring behind it. The hinges (A)
include slotted holes (B) for the purpose of
adjusting the console in the longitudinal
direction of the vehicle. When opened the
console can be pulled several centimetres
backwards due to these slotted holes. As a
result of this the front edge has sufficient
space and will therefore not break.

Please ensure that no there are no loose
objects in the console that may fall out
during tilting.

K100552

B

A

C

Tilting roof console
1.

Loosen the small guide rail socket head
screw and remove the guide rail from the
sun blind.

2.

Support the console.

3.

Slacken the 4 screws (C) in the upper edge.

4.

Pull the console backwards as far as
possible (approx. 2 cm).

5.

Tilt the console.

6.

Make sure the console is not tilted too far.
This is to prevent the ends of the sun blind
mechanism from damaging the windscreen.

K100437

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-31

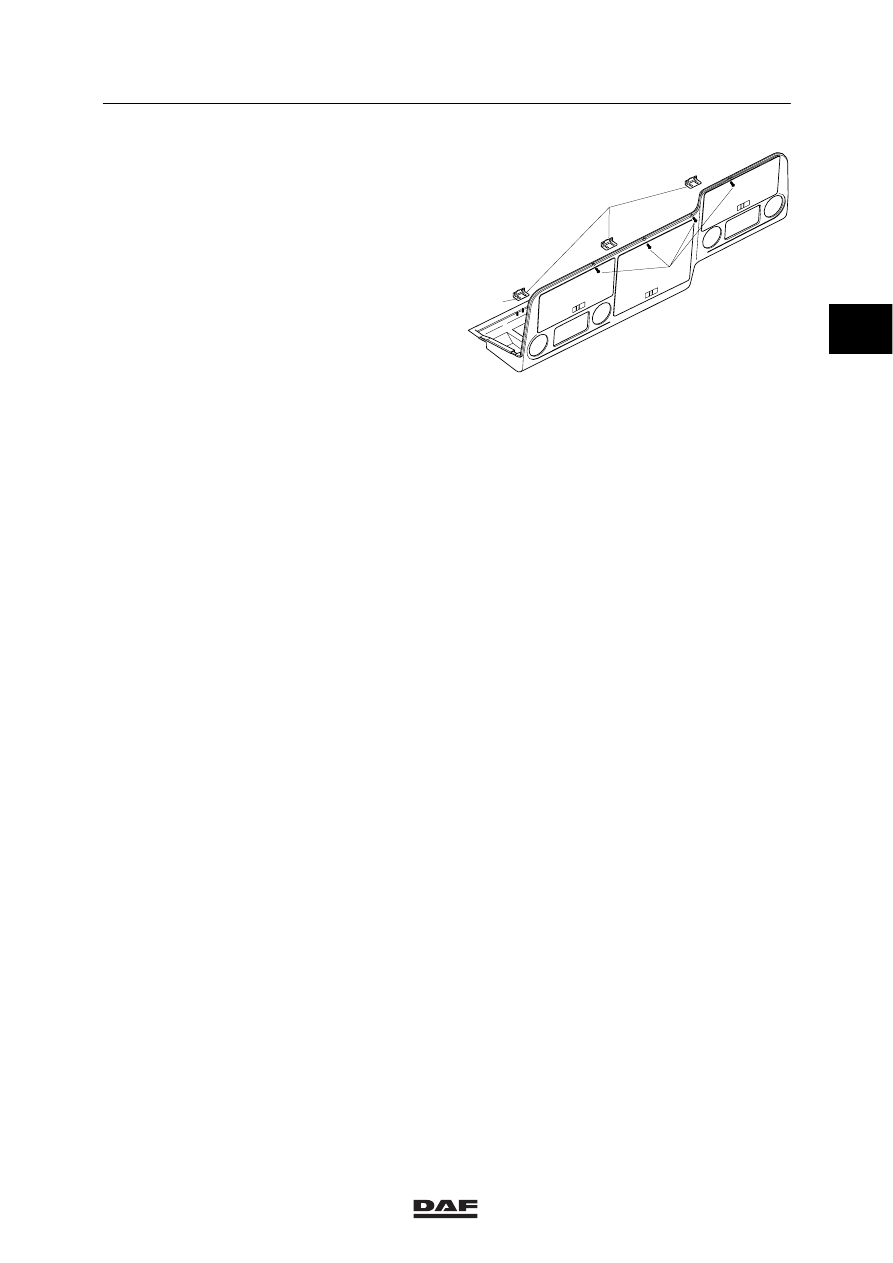

Tilting back the roof console
1.

Tilt the console back.

2.

Push the console as far as possible
forwards.

3.

Tighten the 4 screws (C) in the upper edge.
This means that the self-locking nuts of the
hinges (with B), may only be permanently
hand-tightened. These nuts will already
have been hand-tightened in the factory.
If the console only has to be tilted then do
not change anything.

4.

Install the sun blind guide rail and fasten the
small socket head screw.

K100552

B

A

C

2

ᓻ 0209
