DAF 95XF. Manual - part 700

7

TECHNICAL DATA

Steering gear, general

1-2

LUK VT77 steering pump
Steering pump output at a steering oil
temperature of 50

°C and a pressure of 50 bar

DAF No.

Output l/min.

Min.

Max.

123 9411

14.4

19.2

125 0867

22.5

30.0

126 0574

22.5

30.0

129 1226

18.0

24.0

129 1227

14.4

19.2

129 1228

22.5

30.0

129 1229

18.0

24.0

129 1230

22.5

30.0

130 1265

17.1

22.8

135 3356

22.5

30.0

135 3380

22.5

30.0

137 5507

17.1

22.8

 200424

0

0

7

Steering box

TECHNICAL DATA

2-1

2. STEERING BOX

2.1 GENERAL

Steering box
Design

automatic bleeding system, adjustable
wheel-deflection limiting valves and
pressure-limiting valve.

Type:
-

TAS 75 and THP 80

single-circuit steering box. Application: front
axle 150N/152N.

-

TAS 85

single-circuit steering box. Application: front
axle 172N/182N/186N and with multiple
steerable axles (either or not in combination
with a slave cylinder).

-

TAS 86

dual-circuit steering box without slave
cylinder. Application: vehicles requiring an
emergency steering gear.

-

TAS 87

dual-circuit steering box with slave cylinder.
Application: vehicles requiring an emergency
steering gear and fitted with a slave cylinder.

The gear ratio depends on the vehicle type.

Wheel-deflection limiting valve
Final limiting pressure at a steering oil
temperature of 50

_C and an engine speed of

1200 - 1400 rpm

maximum 80 bar

Pressure-limiting valve opening pressure
(peak pressures)

200 bar

Internal steering box resistance
Internal resistance outside the pressure point
(slip moment)

250 Ncm max.

Internal resistance increase in the pressure
point

80 - 120 Ncm

 200424

7

TECHNICAL DATA

Steering box

2-2

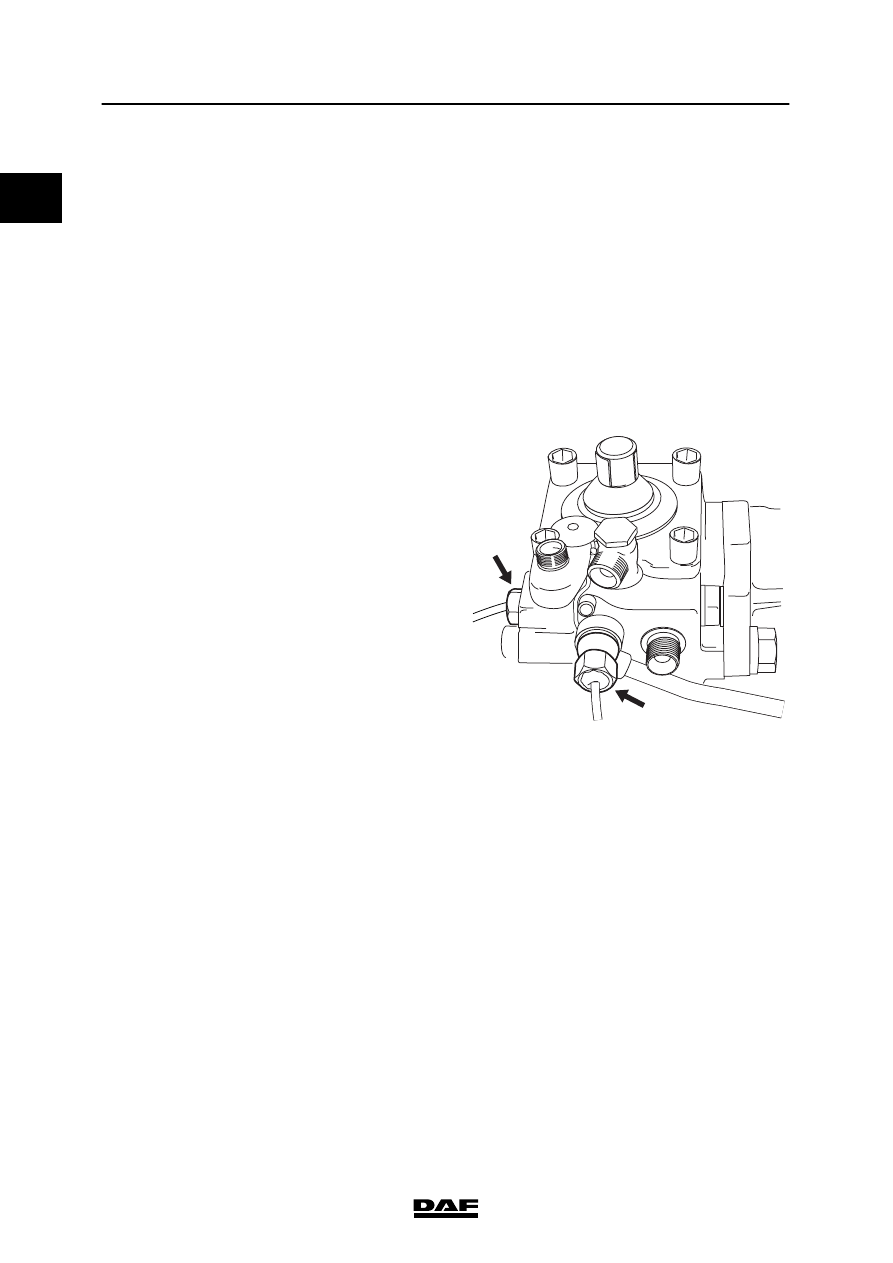

Pipe connections
Single-circuit steering box
Connection P

delivery pipe

Connection R

return pipe

Steering box connection, top

slave cylinder, front

(1)

Steering box connection, rear

slave cylinder, rear

(1)

Dual-circuit steering box
Connection P1

main steering pump delivery pipe

Connection P2

emergency steering pump delivery pipe

Connection R1

return pipe, circuit 1

Connection R2

return pipe, circuit 2

Connection C1

slave cylinder, front

(1)

Connection C2

slave cylinder, rear

(1)

(1)

Viewed as if in driving direction

A.

Output indicator circuit 1

B.

Output indicator circuit 2

A

B

S7 00 441

0

 200424

0

7

Steering box

TECHNICAL DATA

2-3

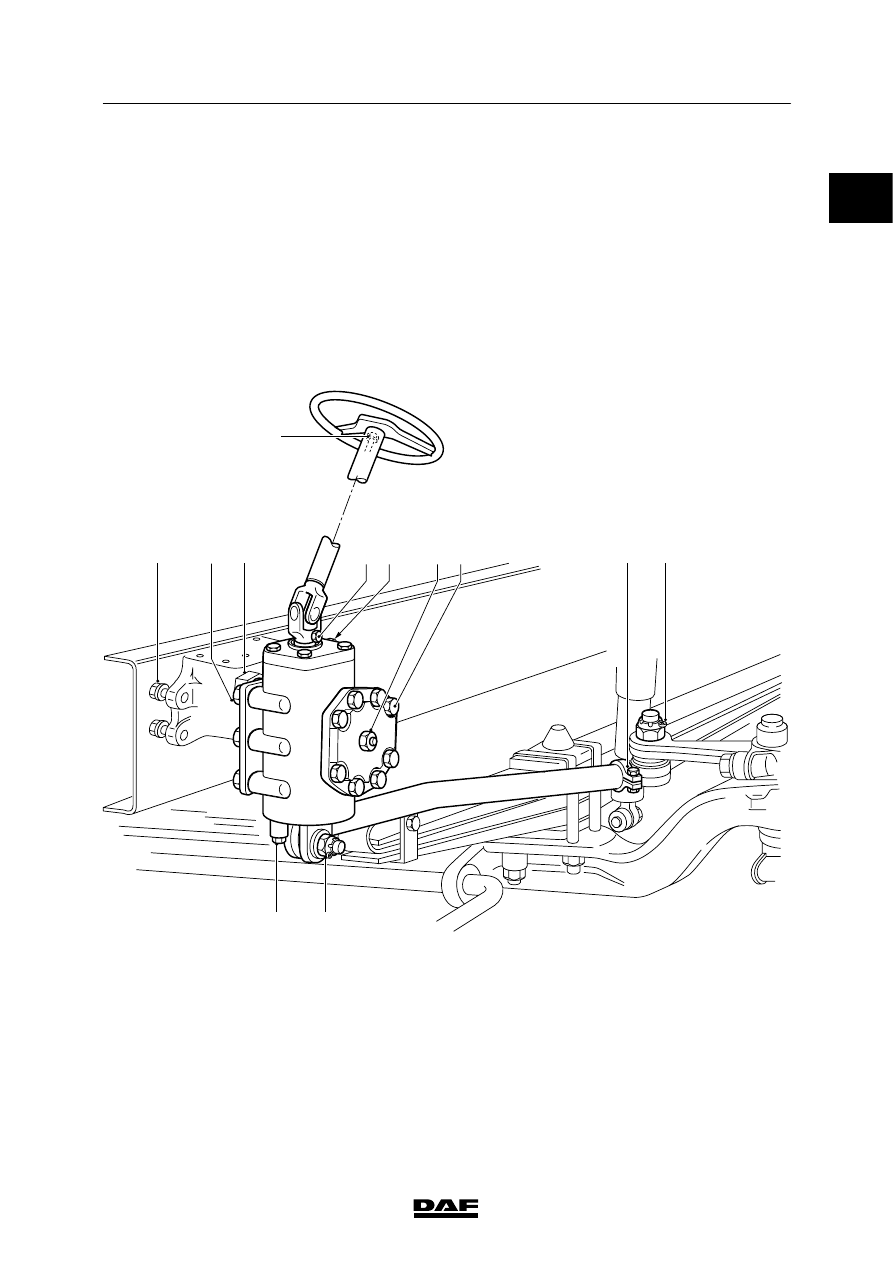

2.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques. Any other threaded connections that
are not specified must therefore be tightened to
the tightening torque stated in the overview of
standard tightening torques.
When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed, unless stated otherwise.

K

G

E

B

I

L

S7 00 178

A

C

D

F

H

K

A.

Steering wheel nut

65 Nm

B.

Bolts for attaching the steering bracket
to the chassis

260 Nm + 60

° angular displacement

C.

Bolts for attaching the steering box to
the steering bracket

520 + 90

° angular displacement

(1)

D.

Pitman arm nut

900 Nm
