DAF 95XF. Manual - part 619

8

LEADING REAR AXLE 09N044 (FTP-TYPE VEHICLES)

Inspection and adjustment

95XF series

2-2

7. Turn back the hub nut until the split pin can

be fitted. Fit a new split pin.

Note:

There are 2 split pin holes in the axle

journal. Select the split pin hole where the

hub nut needs to be turned back least.

8. Check the wheel bearing play. Check the

bearings for wear if the wheel bearing play

is still too large after adjustment.

9. Fit the hub cap. Tighten the hub cap to the

specified torque using the special tool

(DAF no. 1329498). See “Technical data”.

10. Adjust the brakes.

2.2 CHECKING THE HUB AND WHEEL BEARINGS

1. Check the bearings for damage at the

following points:

-

the roller bearing races,

-

the bearing cage,

-

the raceways of the inner and outer

race.

If damage is found, the entire bearing (inner

race/bearing cage and outer race) should

be replaced.

2. If the outer bearing race is loose in the hub

or has turned in the hub, the hub should be

replaced.

3. Check the axle journal screw thread, the

bearing surfaces of the inner bearing races

and the running surface of the seal for

damage.

7

 200424

8

95XF series

Removal and installation

LEADING REAR AXLE 09N044 (FTP-TYPE VEHICLES)

3-1

3. REMOVAL AND INSTALLATION

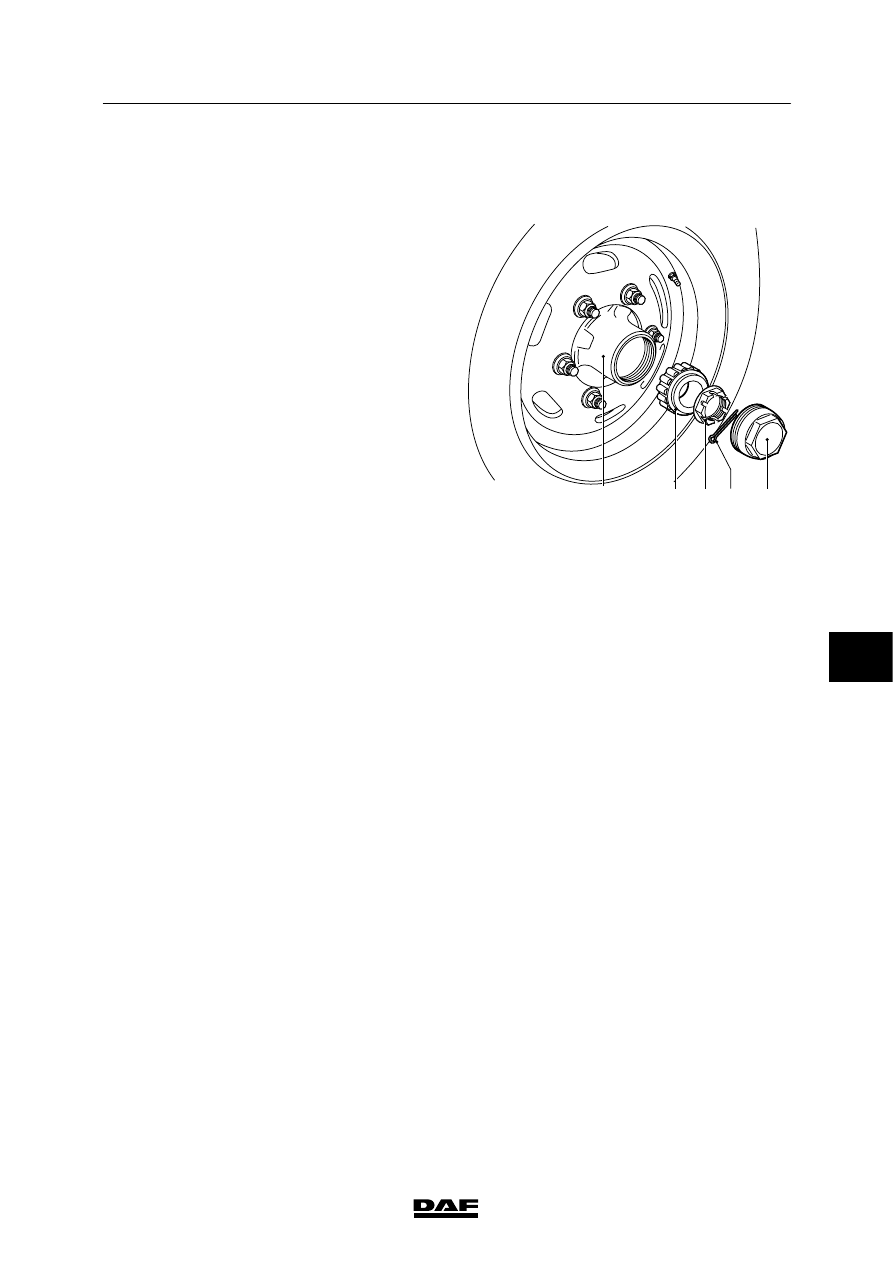

3.1 REMOVAL AND INSTALLATION, WHEEL HUB

Removing the wheel hub

1. Remove the hub cap (5) using special tool

(DAF no. 1329498).

2. Lift the leading rear axle and support it

properly.

3. Remove the split pin (4) and the hub nut (3).

4. Remove the outer wheel bearing (2).

5. Remove the hub (1) with the wheel.

Installing the wheel hub

1. Remove the grease from the hub (1).

2. Clean the bearings and liberally re-grease

the outer bearing races and bearing cages.

3. Lubricate the space between the wheel

bearings with new grease.

4. Install the hub with the wheel.

5. Install the outer wheel bearing (2).

6. Fit the hub nut (5).

7. Adjust the wheel bearing play, see chapter

“Inspection and adjustment”.

8. Fit a new split pin (4).

9. Lower the leading rear axle.

10. Remove the hub cap (5) using special tool

(DAF no. 1329894). Tighten the hub cap to

the specified torque, see “Technical data”.

11. Adjust the brakes.

A8 00 430

1

2

3 4

5

7

 200424

8

LEADING REAR AXLE 09N044 (FTP-TYPE VEHICLES)

Removal and installation

95XF series

3-2

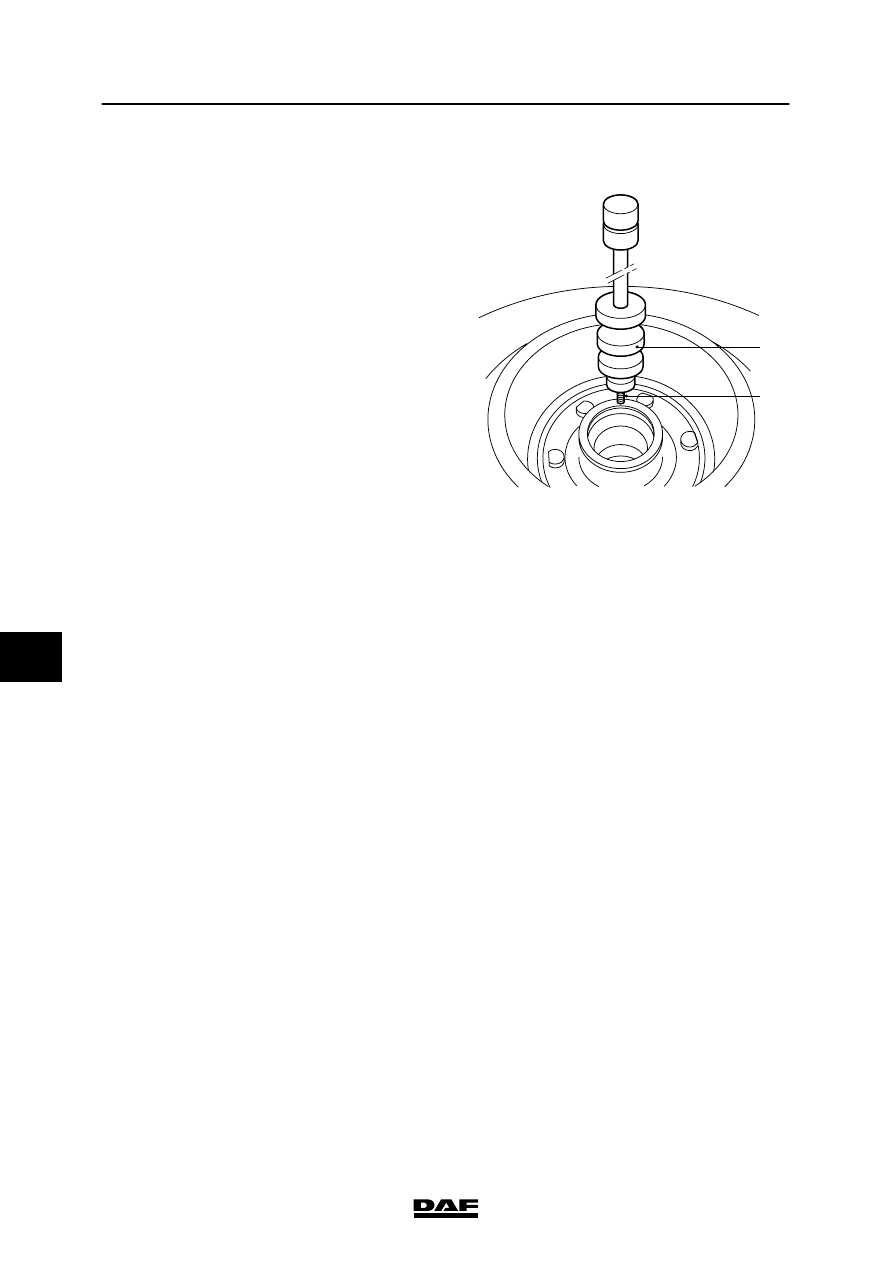

3.2 REMOVAL AND INSTALLATION, HUB OIL SEAL

Removing the hub oil seal

1. Remove the hub from the axle journal.

2. Drill two holes into the seal and screw the

special tool (B) (DAF No. 0484899) into the

seal. Pull the seal from the hub using the

special tool (A) (DAF No. 0694928).

Installing the hub oil seal

1. Check the seal chamber for damage.

2. For installation of the hub seal use special

tool (DAF no. 1329497). Press the seal into

the hub.

3. Apply a little grease to the sealing lips of the

seal.

4. Install the hub on the axle journal.

A

B

A8 00 432

7

 200424

8

95XF series

Removal and installation

LEADING REAR AXLE 09N044 (FTP-TYPE VEHICLES)

3-3

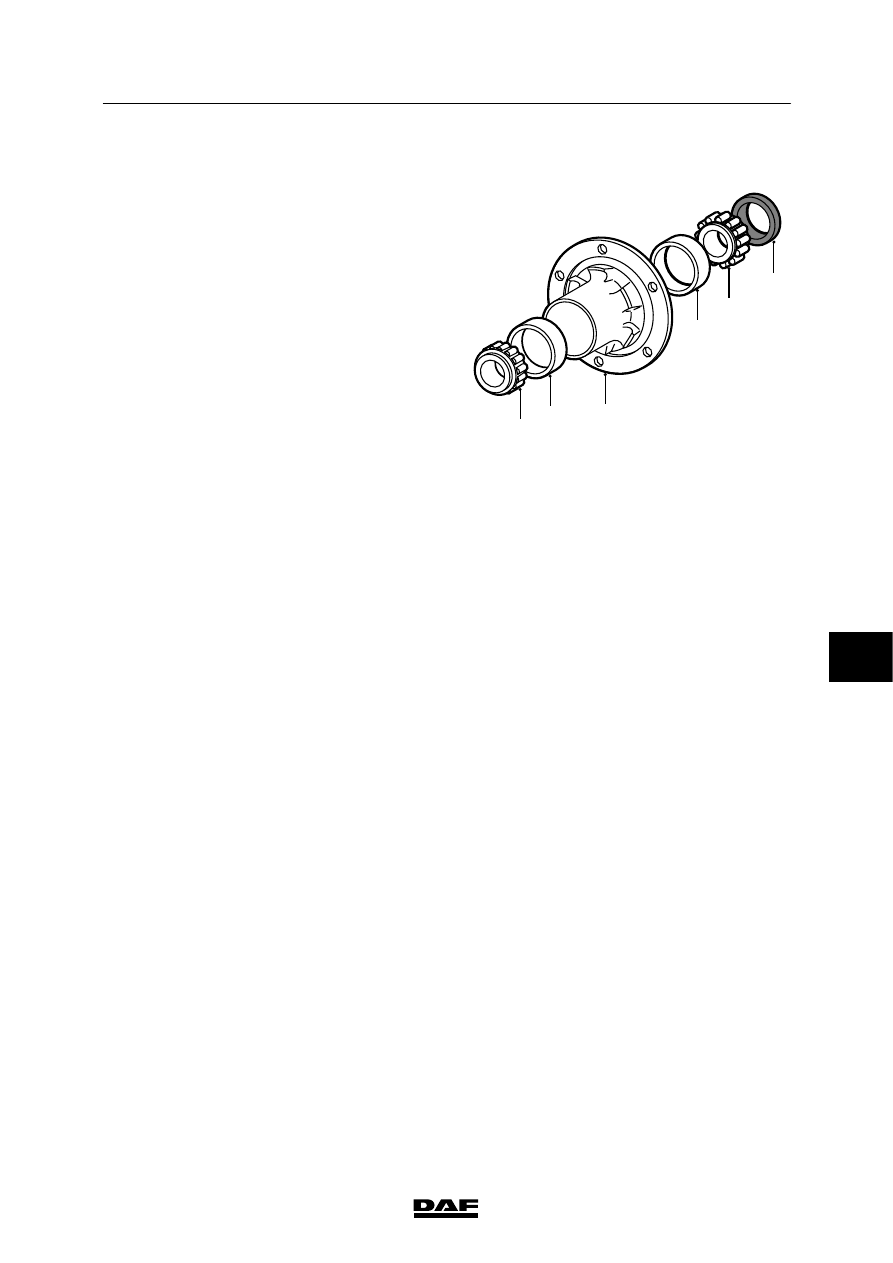

3.3 REMOVAL AND INSTALLATION, WHEEL BEARINGS

Removing wheel bearings

1. Remove the hub (3) from the axle.

2. Remove the hub seal (6).

3. Remove the bearing cages (1) and (5).

4. If the wheel bearings should be replaced,

the outer bearing races (2) and (4) can be

tapped from the hub (3) using a copper

driving tool.

Installing wheel bearings

1. Clean the bearings and check them for

damage.

2. Use a driving tool and a hydraulic press to

install the new outer bearing races (2) and

(4) into the hub (3). Check that the outer

races (2) and (4) are pressed into the hub

(3) as far as the stop.

3. Apply an ample quantity of new grease to

the outer races (2) and (4) and the bearing

cages (1) and (5).

4. Lubricate the space between the wheel

bearings with new grease.

5. Fit a new hub seal (6).

6. Install the hub (3).

1

2

3

4

5

6

A8 00 431

7

 200424
