1. GENERAL

1.1 DESCRIPTION OF 09N044 LEADING REAR AXLE

The 09N044 leading rear axle is a rigid axle.

The axle is equipped with air suspension and if

the vehicle load admits it, the axle can be raised

pneumatically.

The wheel hub has separate wheel bearings

that are greased. The wheel bearing play is

adjusted using the hub nut, which is secured by

a split pin.

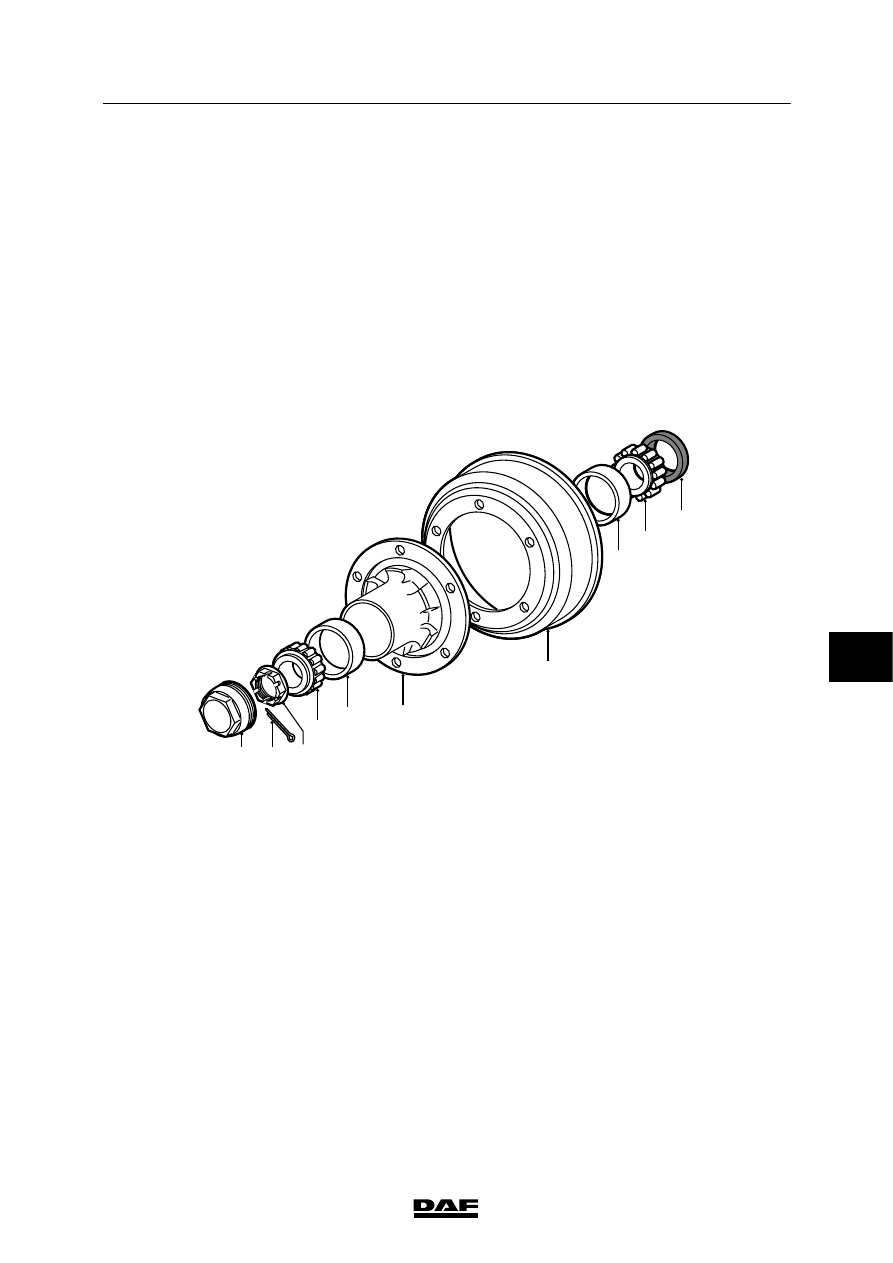

1.2 OVERVIEW DRAWING, 09N044 LEADING REAR AXLE

1

2

4

5

6

7

8

9

10

3

S7 00 640

1.

Hub cap

2.

Split pin

3.

Hub nut

4.

Bearing cage

5.

Outer race

6.

Wheel hub

7.

Brake drum

8.

Outer race

9.

Bearing cage

10. Hub oil seal

7

 200424

8

LEADING REAR AXLE 09N044 (FTP-TYPE VEHICLES)

General

95XF series

1-2

7

 200424

8

95XF series

Inspection and adjustment

LEADING REAR AXLE 09N044 (FTP-TYPE VEHICLES)

2-1

2. INSPECTION AND ADJUSTMENT

2.1 INSPECTION AND ADJUSTMENT, WHEEL BEARING PLAY OF LEADING

REAR AXLE 09N044 (FTP-TYPE VEHICLES)

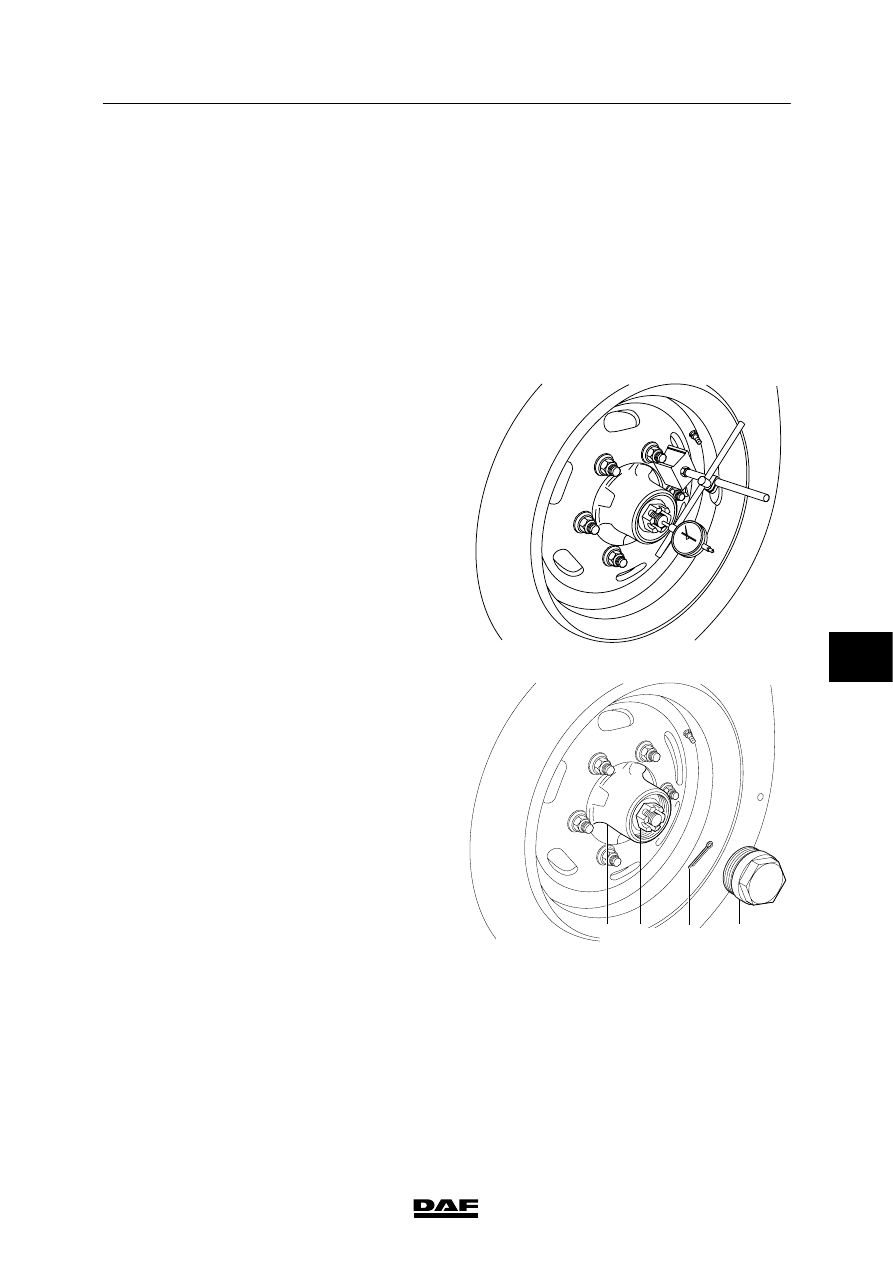

Checking the wheel bearing play

1. Remove the hub cap using special tool

(DAF no. 1329498).

2. Lift the leading rear axle and support it

properly.

3. Release the brakes.

4. Fit a dial gauge and let the stylus rest

against the axle journal.

5. Push and pull on the wheel. Read the value

off the gauge. Compare this reading to the

specified value, see “Technical data”. If the

reading falls outside the tolerance range,

the wheel bearing play should be

re-adjusted.

6. Fit the hub cap. Tighten the hub cap to the

specified torque using the special tool

(DAF no. 1329498). See “Technical data”.

7. Adjust the brakes.

S7 00 635

Adjusting the wheel bearing play

1. Remove the hub cap (4) using special tool

(DAF no. 1329498).

2. Lift the leading rear axle.

3. Release the brakes.

4. Remove the split pin (3) from the hub

nut (2).

5. Tighten the lock nut to the specified

tightening torque, see “Technical data”. Turn

the wheel at least 5 revolutions

anti-clockwise and then 5 revolutions

clockwise while fixing the hub nut.

6. Check that the wheel rotates smoothly.

S7 00 657
