8

HYDRAULIC LIFTING GEAR

Removal and installation

4-6

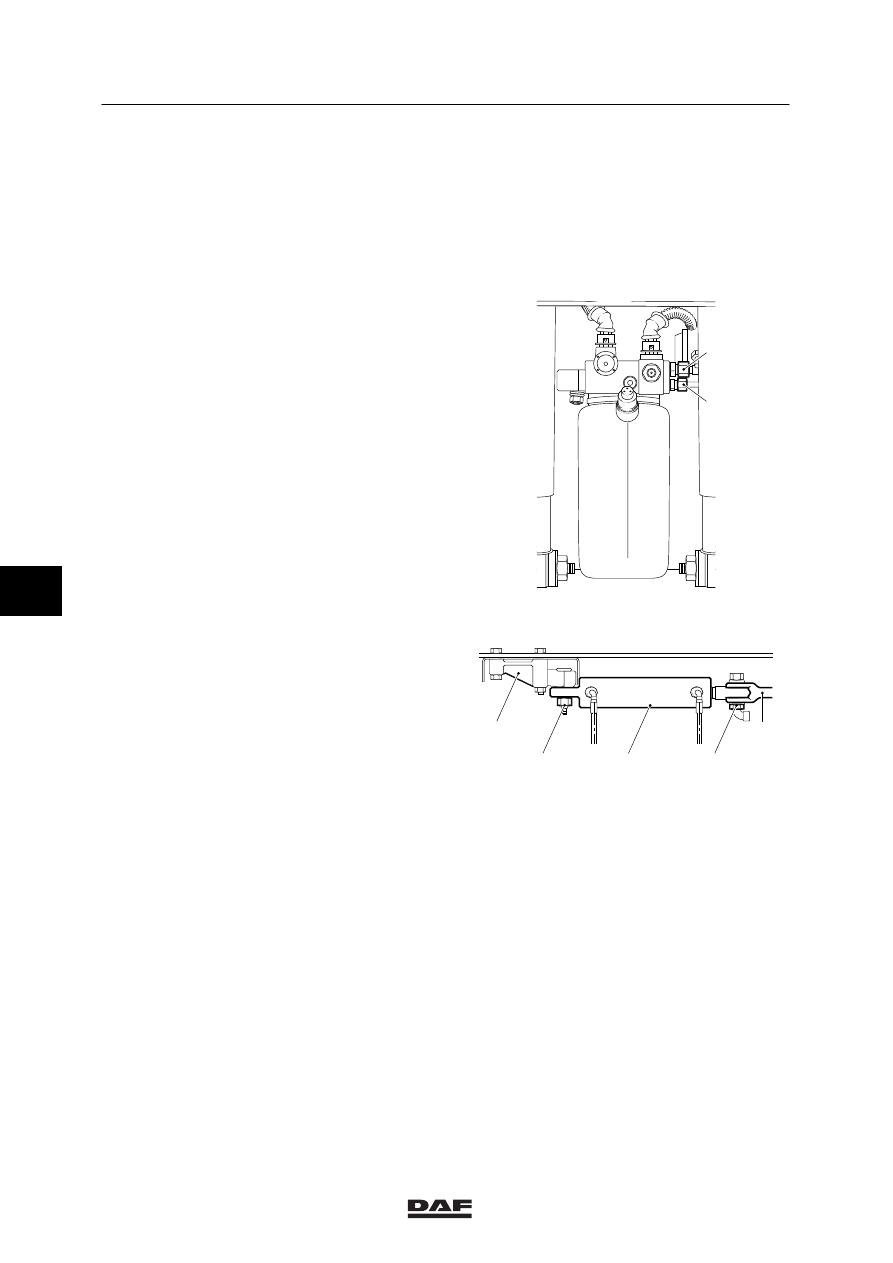

4.5 REMOVAL AND INSTALLATION, CYLINDER

Removal of the cylinder head
1.

Make sure that the trailing-axle wheels are
fully lowered and on the ground.

2.

Clean the line connections and the
surrounding area.

3.

Remove the fuse from the lifting gear.

4.

Remove the shock absorber next to the
cylinder.
If the cylinder is located on the vehicle’s left,
the linkage of the load-sensing
brake-control valve should also be
removed.

5.

Remove the lines from the lifting cylinder.
Note: the line attached to line connection A
of the pump unit may retain a residual
pressure.
Wait for approx. 5 minutes after the trailing
axle has been lowered before disconnecting
the lines.
Collect the oil coming from the line.
Plug the openings.

6.

Disconnect the lines of the central
lubricating system, if applicable.

7.

Remove the pin (4) connecting the cylinder
(3) to the lever (5).

8.

Remove the two bushes from the lever (5).
The cylinder will now point downwards,
causing part of the oil in the cylinder to flow
out.

9.

Remove the attachment bolt (2) and remove
the cylinder (3) from the chassis bracket (1).
Collect the oil still present in the cylinder.





B

A

A8 00 281

1

5

2

3

4

A8 00 283

6

ǹ 0001

8

Removal and installation

HYDRAULIC LIFTING GEAR

4-7

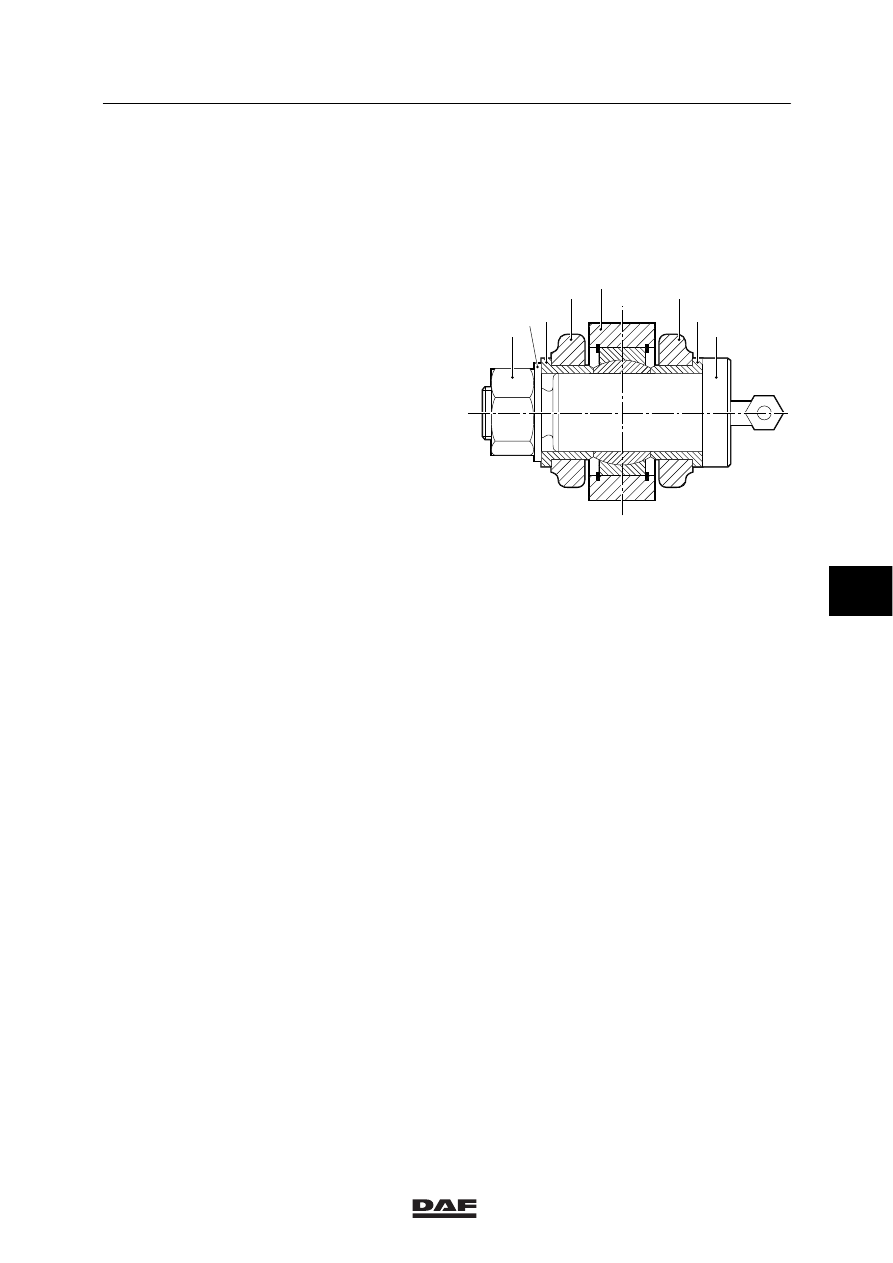

Installation of the cylinder
1.

Clean the pivot points of the cylinder
connection.

2.

Lubricate the chassis bracket pin. Install the
cylinder on the pin. Handtighten the nut
onto the pin.

3.

Check the bushes (3) and grease them. Fit
the bushes (3) into the lever (4).

4.

Apply some grease to the connecting pin (6)
and install it in the bushes (3) with the nut
side pointing towards the chassis members.

5.

Fit the lock washer (2) with the nut (1) to the
pin (6). Tighten the nut (1) to the specified
tightening torque, see main group
“Technical data”.

6.

Tighten the chassis bracket nut.

7.

Connect the hydraulic lines.

8.

Install the shock absorber and, if applicable,
the linkage of the load-sensing
brake-control valve.

9.

Reconnect the lines of the central
lubricating system, if applicable.

10. Manually lubricate the turning points, or do

so using the central lubricating system.

11. Reinstall the fuse.

12. Activate the lifting gear several times.

Check the oil level in the reservoir and top
up, if necessary.
Inspect the line connections for leaks.

1

6

2 3

3

4

4

5

A8 00 284

6

ǹ 0001

8

HYDRAULIC LIFTING GEAR

Removal and installation

4-8

6

ǹ 0001

8

Disassembly and assembly

HYDRAULIC LIFTING GEAR

5-1

5. DISASSEMBLY AND ASSEMBLY

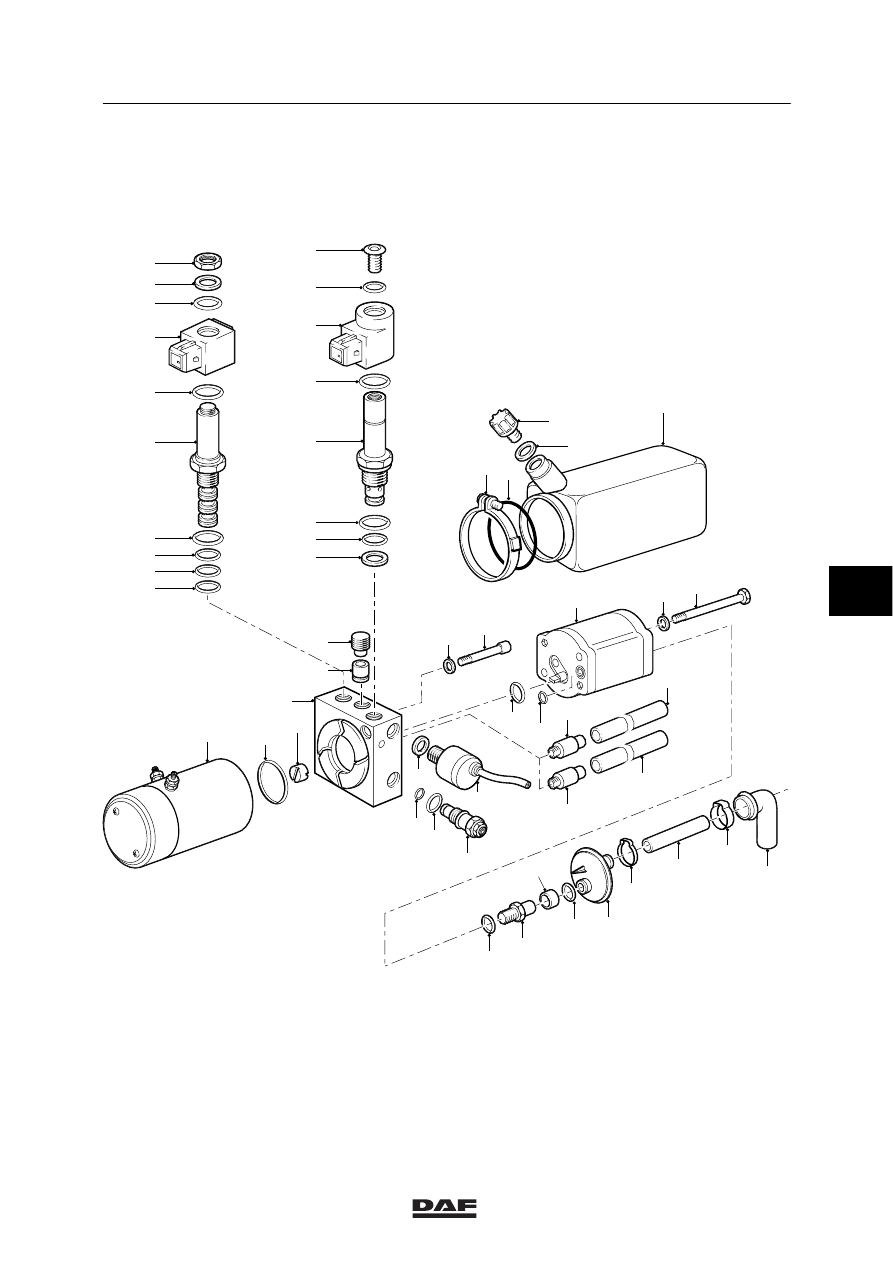

5.1 DISASSEMBLY AND ASSEMBLY, OIL PUMP

1
2
3

4

5

6

7
8
9

10

11

12

13

14

15

16
17
18

21

22

23

24

25

26

30

31

33

32

34

38

37

44

36

35

41

39

40

42

43

46

47

45

49 50

51

52

53

54

48

27

29

28

19 20

A8 00 277

ǹ 0001

6
