DAF 95XF. Manual - part 580

8

SINGLE REAR AXLE 1354

General

1-2

ǹ 0001

3

ǹ 0001

8

General

SINGLE REAR AXLE 1354

1-3

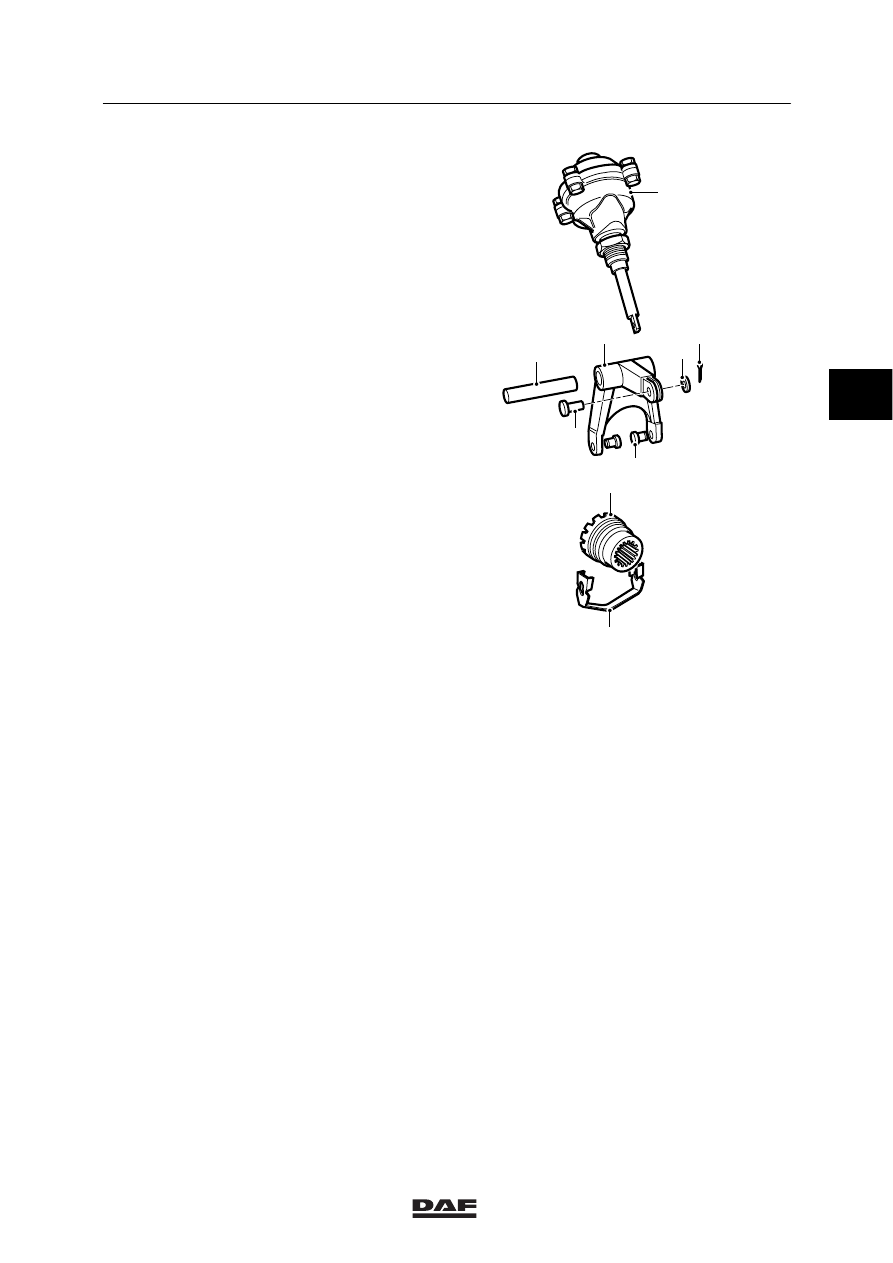

DIFFERENTIAL LOCK
The 1354 differential is equipped with a variable
differential lock.
The satellite-gear housing flange is fitted with
radial toothing at the right. The left side of the
selector sleeve is equipped with similar toothing.
This selector sleeve is also equipped with
keyways which fit into the keyways in the right
axle shaft. The left axle-shaft end is also
equipped with keyways which fit into the internal
keyways of the planet wheel. The selector
sleeve (9) can be slid over the axle shaft using a
fork (6). This hinged fork is suspended from the
axle (5) fitted to the axle housing. The fork is
operated via the control rod which is activated
by the engaging cylinder (1). The connection
between fork and selector sleeve is composed
of two sliding blocks (7) which fit into a groove of
the selector sleeve (9). A spring clip ensures
that the selector sleeve and sliding blocks do not
fall into the axle housing, once the right axle
shaft has been removed. Air is admitted to and
bled from the engaging cylinder via a pneumatic
valve which is operated by a switch on the
dashboard.

Once the engaging cylinder is pressurized, the
selector sleeve will move to the left.
Subsequently the toothing of the selector sleeve
will engage the toothing of the satellite-gear
housing.
This will create a rigid connection between the
satellite-gear housing via the selector sleeve
and the right axle shaft. As a consequence, the
remaining parts of the differential, such as the
planet wheels and satellite gears, can no longer
turn in relation to the satellite-gear housing. The
differential is now locked and both the left and
the right axle shafts are loaded with 50% of the
torque. If the engaging cylinder is bled using the
pneumatic switch on the dashboard, a spring in
the engaging cylinder will deactivate the lock.

1

5

2

7

8

A800021

6

9

3

4

ǹ 0001

3

ǹ 0001

8

SINGLE REAR AXLE 1354

General

1-4

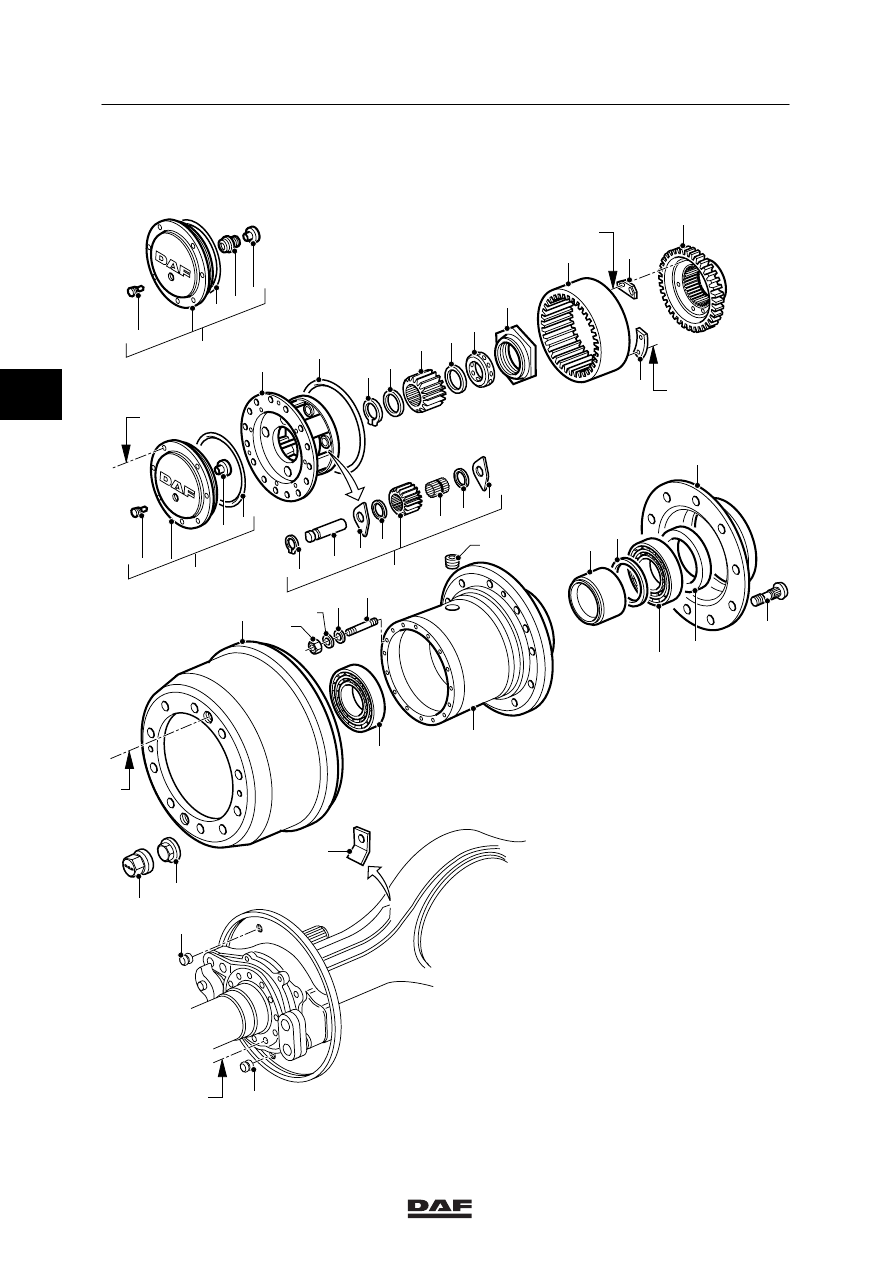

1.2 OVERVIEW DRAWING, WHEEL HUB

21

21

22

26

50

26

48

20

27

34

23

24

25

15

14

12

5

39

8

37

13

36

35

38

32

28

29

33

31

33

29

1

9

46

4

43

44

45

11

10

7

3

A800036

6

49

47

30

19

17

18

16

2

40

41-42

ǹ 0001

3

8

General

SINGLE REAR AXLE 1354

1-5

1.

Hub

2.

Brake drum

3.

Wheel stud

4.

Nut

5.

Grease retainer

6.

Sealing ring

7.

Taper roller bearing

8.

Bush

9.

Taper roller bearing

10. Flange bolt
11. Fixing plate
12. Nut
13. Gearwheel
14. Thrust washer
15. Ring
16. Stud bolt
17. Spring washer
18. Lock washer
19. Nut
20. Tap bolt
21. Magnet plug
22. Heads
23. Circlip
24. Ring
25. Gearwheel
26. O ring
27. Support
28. Axle
29. Spacer
30. Hub
31. Needle bearing
32. Circlip
33. Shim
34. O ring
35. Flange bolt
36. Locking plate
37. Plug
38. Holder
39. Shim
40. Tap bolt
41. Flange bolt
42. Flange nut
43. Socket
44. Socket
45. Bracket
46. Cap
47. Hub cover
48. Cover
49. Pin
