DAF 95XF. Manual - part 578

8

SINGLE REAR AXLE 1347

Removal and installation

3-16

3.10 REMOVAL AND INSTALLATION, DIFFERENTIAL

Removal of the differential
1.

Drain the oil from the differential and the
hubs, see Chapter “Draining and filling”.

2.

Remove the drive shaft from the drive
flange.

3.

Remove the axle shafts.

4.

Remove the air connection for the
differential lock.

5.

Remove the attachment bolts from the
differential.

6.

Remove the differential from the axle
housing using two jacking screws.

Installation of the differential
1.

Clean the mating surfaces of the banjo
housing and the differential housing, and
sand these lightly. Do not damage the
mating faces in the process.

2.

Clean and degrease the bolts.

3.

Apply a thin, even layer of sealant to the
mating surface and around the bolt holes of
the banjo housing.

4.

Position the differential into the banjo
housing and tighten the bolts evenly first.
Subsequently tighten the bolts to the
specified tightening torque, see main group
“Technical data”.

5.

Fit the air connection to the differential lock.

6.

Fit the axle shafts.

7.

Fit the drive shaft to the drive flange.

8.

Fill the differential and the hubs with oil, see
Chapter “Draining and filling”.

ǹ 0001

2

8

Removal and installation

SINGLE REAR AXLE 1347

3-17

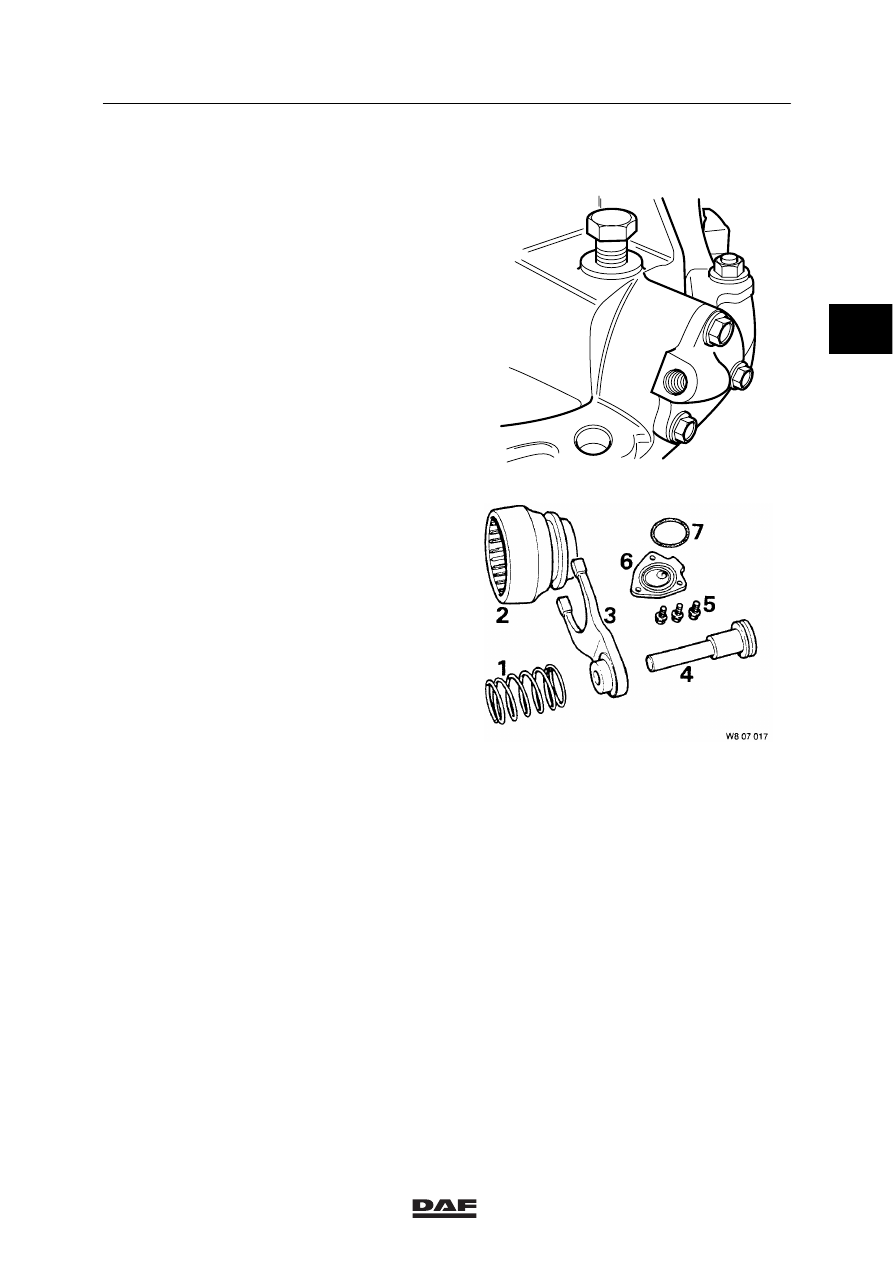

3.11 REMOVAL AND INSTALLATION, DIFFERENTIAL LOCK

Removal of the differential lock
1.

Remove the differential.

2.

Remove the attachment bolts (5) from the
cylinder cover (6) and remove the cover.

3.

Remove the special tool (A).

4.

Remove the piston (4).

5.

Subsequently remove the shifting fork (3)
and the sliding sleeve (2) together with the
pressure spring (1).

Installation of the differential lock
1.

Fit the shifting fork and the sliding sleeve
together with the pressure spring.
Note:
Make sure that the flat side of the shifting
fork is flush against the shoulder of the axle.

2.

Apply a small amount of oil to the sealing
ring (7) of piston (4).

3.

Fit the piston (4).

4.

Fit the special tool A (DAF no. 1329447) so
that the differential lock is locked.

5.

Install the cylinder cover and tighten the
attachment bolts to the specified tightening
torque, see main group “Technical data”.

6.

Install the differential.

A

A800139

ǹ 0001

2

8

SINGLE REAR AXLE 1347

Removal and installation

3-18

ǹ 0001

2

8

Draining and filling

SINGLE REAR AXLE 1347

4-1

4. DRAINING AND FILLING

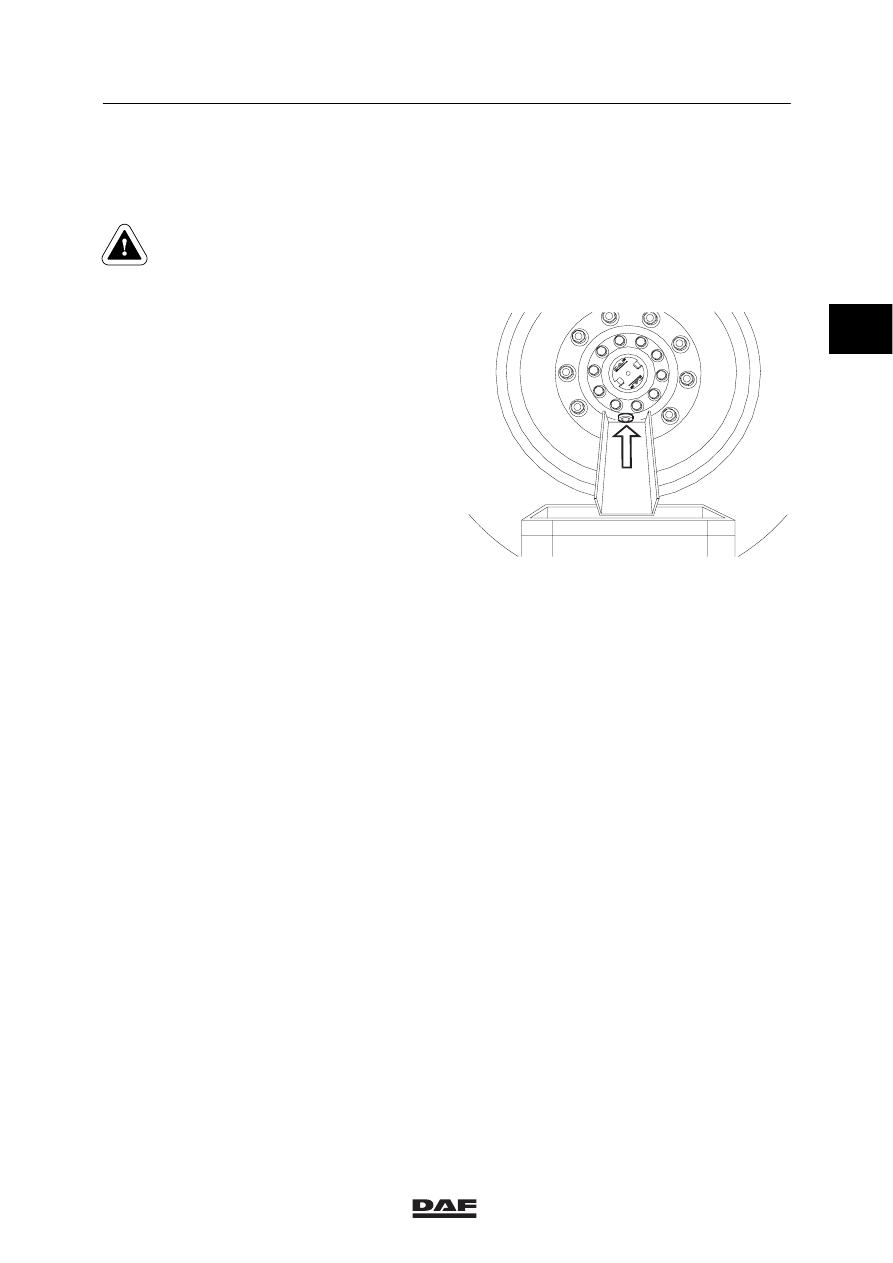

4.1 DRAINING AND FILLING, HUB

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Draining the hub
1.

Position the vehicle on a level surface.

2.

Position the wheels so that the level/filler
plug (A) is at the underside.

3.

Remove the oil-level plug/filler plug A and
drain the oil.

Filling the hub
1.

Position the vehicle on a level surface.

2.

Position the wheels so that the level/filler
plug (A) is at the top side.

3.

Fill the hub with the specified quantity of oil,
see main group “Technical data”.

4.

Check the oil level after approximately
5 minutes. See chapter “Inspection and
adjustment”.

5.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

M8010

A

2

ǹ 0001
