DAF 95XF. Manual - part 574

8

SINGLE REAR AXLE 1347

Inspection and adjustment

2-10

2

ǹ 0001

8

Removal and installation

SINGLE REAR AXLE 1347

3-1

3. REMOVAL AND INSTALLATION

3.1 REMOVAL AND INSTALLATION, ENTIRE REAR AXLE

Removing the entire rear axle
1.

Block the front wheels using chocks.

2.

Slacken the central bolt of the spring-brake
cylinder as far as possible.

3.

Apply the parking brake.

4.

Remove the air lines and wiring.

5.

Remove the drive shaft from the drive
flange.

6.

Loosen the shock absorbers on the bottom.

7.

Loosen the control rod of the load-sensing
valve.

8.

Support the vehicle securely with stands
under the chassis side members.

9.

Remove the axle suspension/axle guide.
Take the necessary precautions to prevent
the axle from toppling when removing the
axle suspension/axle guide.

10. If possible, the entire rear axle with wheels

should be rolled from under the vehicle.

Installation of the entire rear axle
1.

Install the entire rear axle with wheels under
the vehicle.

2.

Install the axle suspension/axle guide.

3.

Install the control rod of the load-sensing
valve.
Note:
Check the adjustment of the load-sensing
valve after you have installed the rear axle.

4.

Install the shock absorbers.

5.

Fit the drive shaft to the drive flange.

6.

Connect the electrical wiring and fit the air
pipes.

7.

Fasten the central bolt of the spring-brake
cylinder.

2

ǹ 0001

8

SINGLE REAR AXLE 1347

Removal and installation

3-2

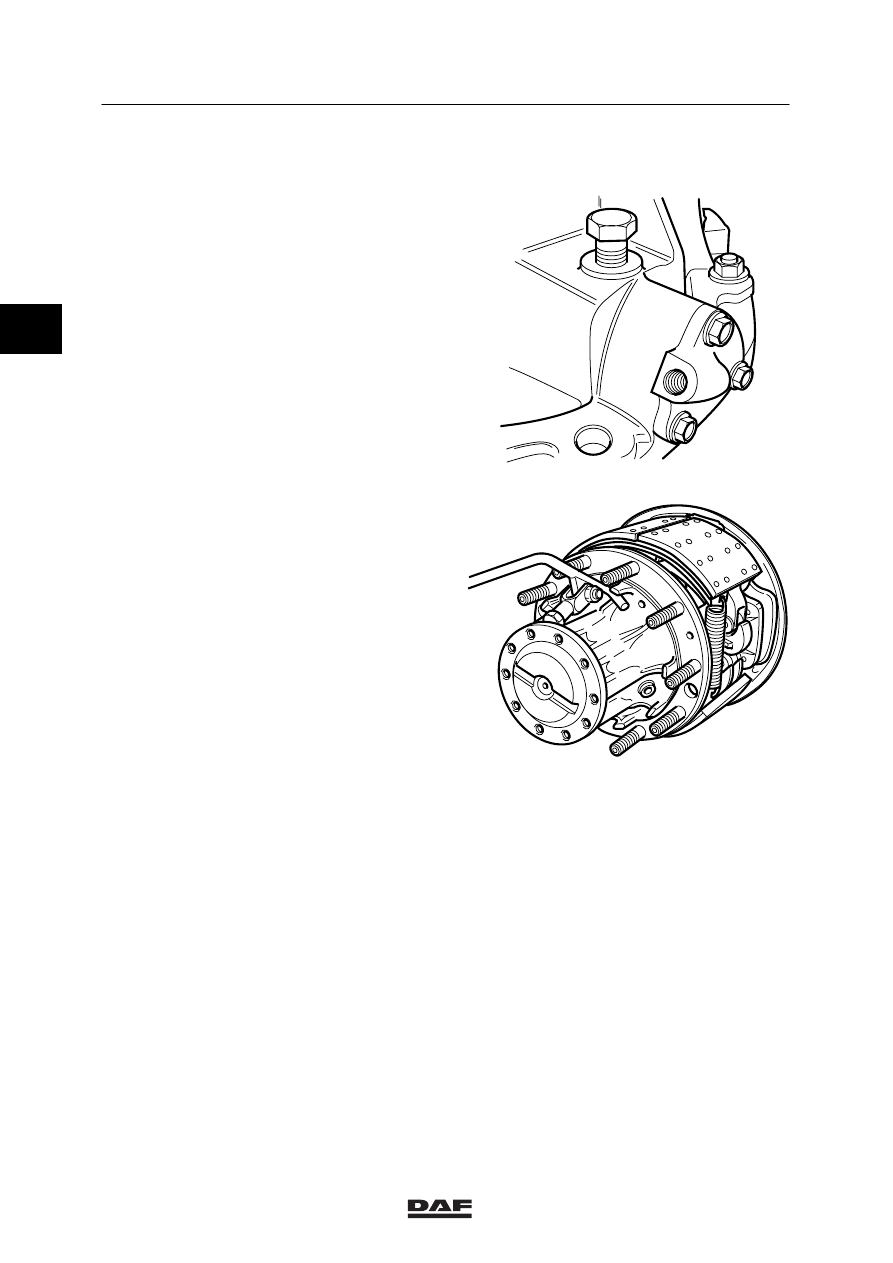

3.2 REMOVAL AND INSTALLATION, AXLE SHAFTS

Removal of the axle shafts
1.

Jack up the rear axle and support the axle
on stands.

2.

Activate the differential lock and install the
special tool (DAF no. 1329447) at the
location of the switch as in (A).

3.

Drain the hub oil, see chapter “Draining and
filling”.

4.

Remove the axle-shaft attachment bolts.

5.

Remove the axle shaft, if necessary using
special tool (DAF no. 0694980).

Installation of the axle shafts
1.

Install the axle shaft using a sealing
compound and tighten the attachment bolt
of the axle shaft to the specified tightening
torque, see main group “Technical data” for
the specified caster.

2.

Fill the hub with oil, see chapter “Draining
and filling”.

3.

Remove the special tool from the differential
lock and fit the switch again.

A

A800139

A800146

2

ǹ 0001

8

Removal and installation

SINGLE REAR AXLE 1347

3-3

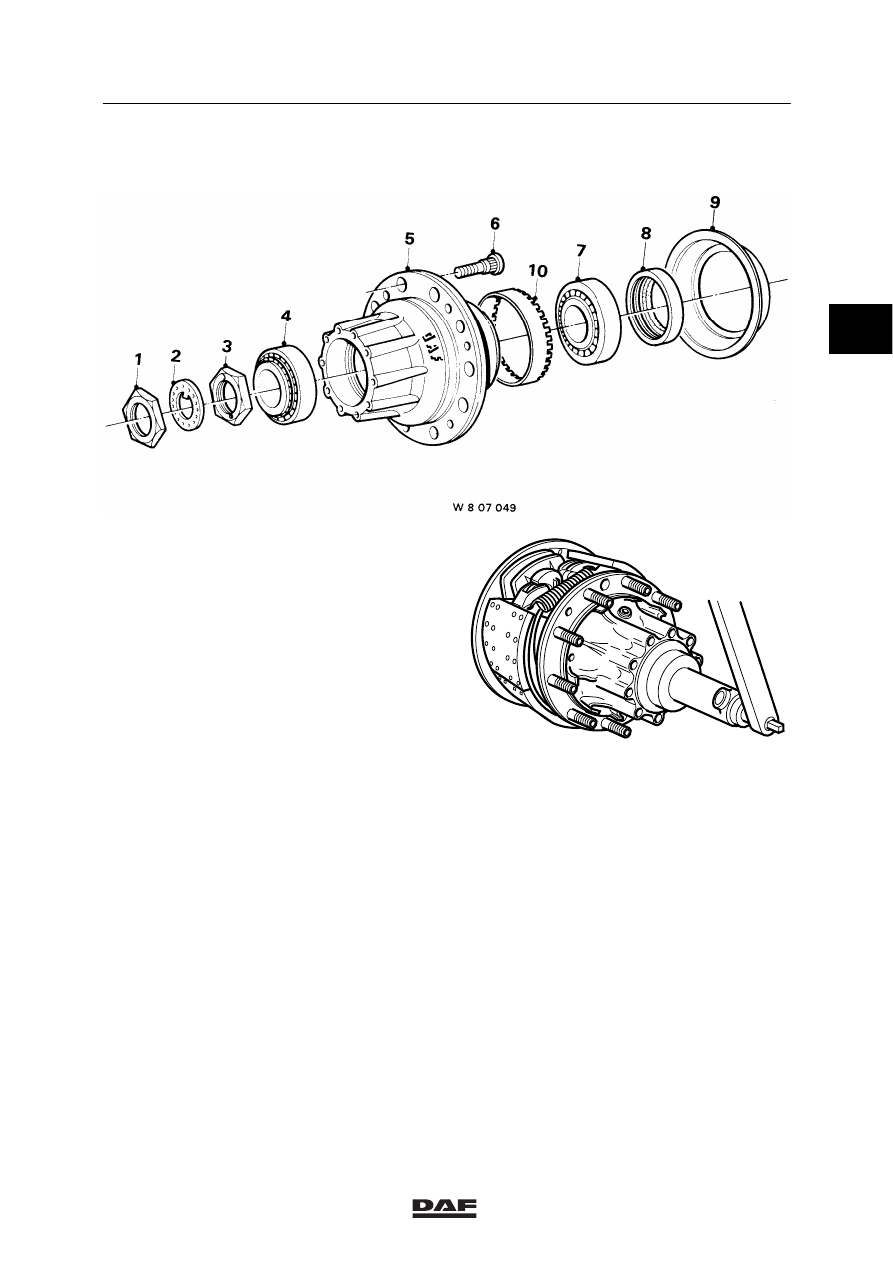

3.3 REMOVAL AND INSTALLATION, WHEEL HUB

Removal of the wheel hub
1.

Jack up the rear axle and support the axle
on stands.

2.

Remove the wheels.

3.

Release the brakes.

4.

Remove the brake drum.

5.

Remove the axle shaft.

6.

Remove the lock nut (1) using the special
tool (DAF no. 0694894).

7.

Remove the circlip (2).

8.

Remove the hub nut (3) using special tool
(DAF no. 0694894).

9.

Remove the wheel hub from the axle end.

10. Replace the wheel hub oil seal.

A800148

ǹ 0001

2
