3

DRIVE SHAFTS

Contents

2

8

ǹ 0002

3

General

DRIVE SHAFTS

1-1

1. GENERAL

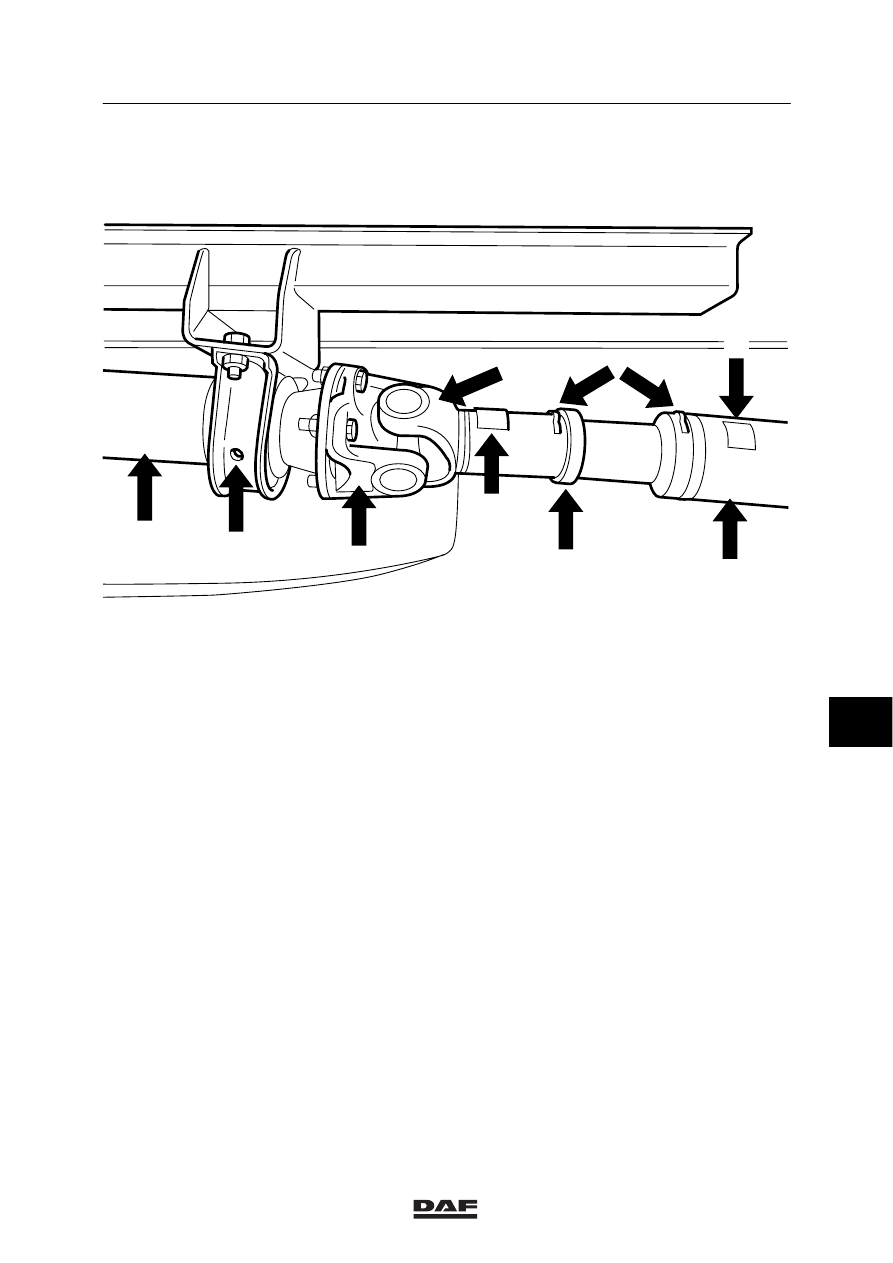

1.1 OVERVIEW DRAWING OF DRIVE SHAFT

W 3 06 001

E

C

B

D

A

F

H

G

G

A.

Auxiliary shaft

B.

Centre bearing

C.

Drive flange

D.

Fork

E.

Sliding joint

F.

Drive shaft

G.

Balancing plates

H.

Welded brackets (GWB)

For the vehicle series 95

XF, DAF has two drive

shaft manufacturers, Gelenk-Wellen-Bau and
Klein.
The Gelenk-Wellen-Bau-shafts can be identified
by the two welded brackets and the balancing
plates with the letters GWB stamped into them.
Klein-shafts can be identified by their highly
bevelled flanges.

The various components of the shafts are
not interchangeable, with the exception of
some of the spiders.

Complete shaft assemblies, however, can be
exchanged. It is also allowed to install shafts
from two different manufacturers in one vehicle.

8

ǹ 0002

3

DRIVE SHAFTS

General

1-2

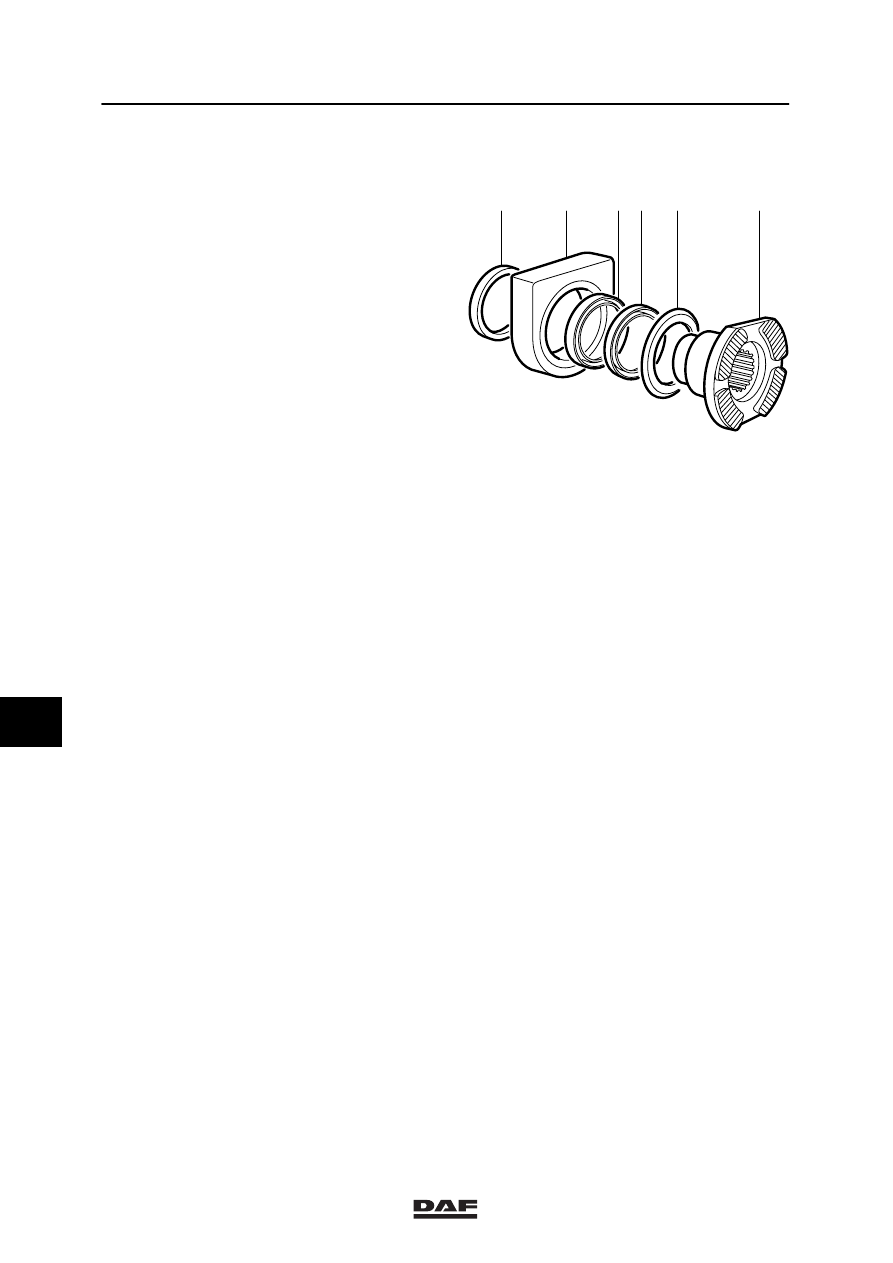

1.2 OVERVIEW DRAWING OF “KLEIN” CENTRE BEARING

1.

Dust rings

2.

Rubber block

3.

Bearing

4.

Dust cover

5.

Flange

W 3 06 023

1

2

3 1

4

5

8

ǹ 0002

3

Inspection and adjustment

DRIVE SHAFTS

2-1

2. INSPECTION AND ADJUSTMENT

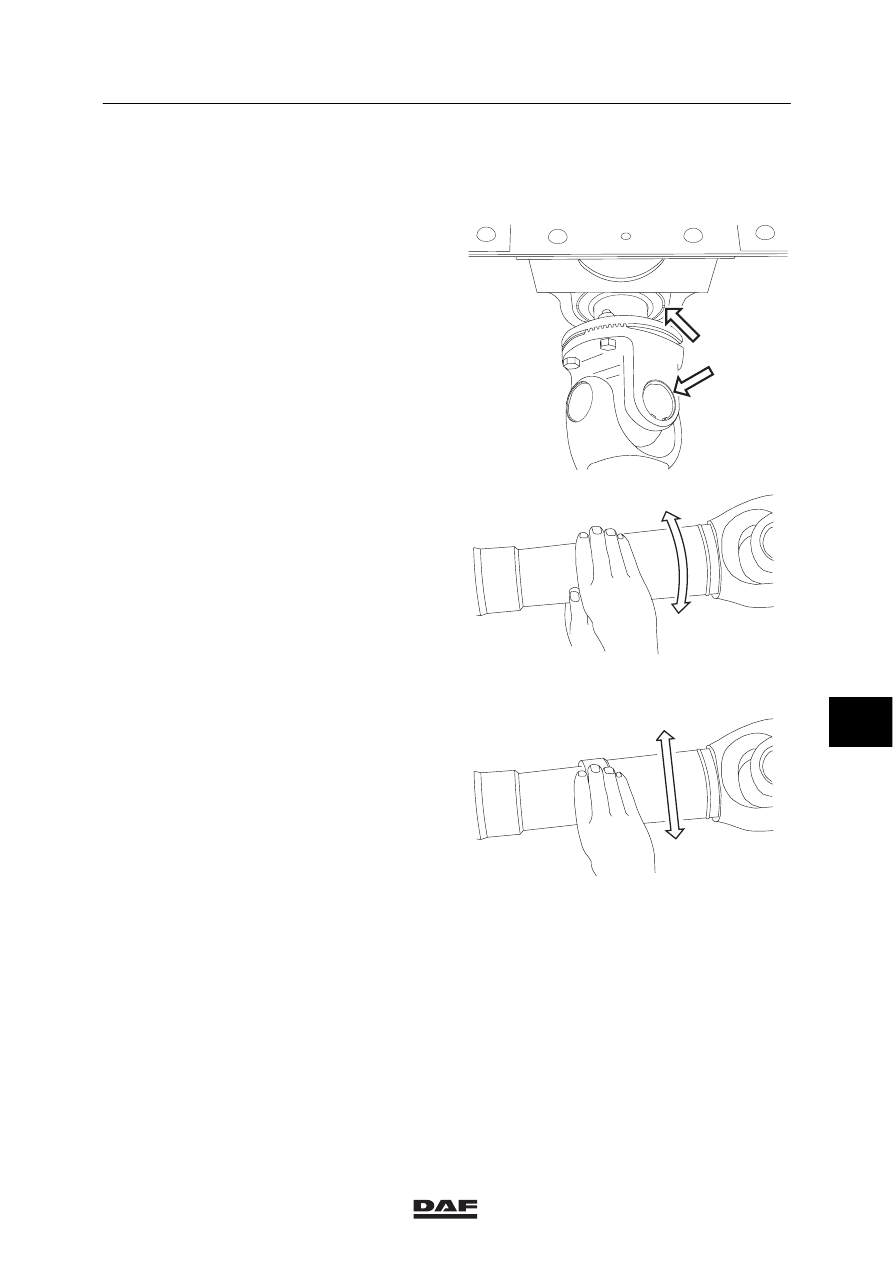

2.1 INSPECTING THE DRIVE SHAFT

1.

Check the universal joints and centre
bearing for play and damage.

2.

Check the sliding joint for axial and radial
play.

3.

There must be no clearly noticeable play on
universal joints, centre bearing and sliding
joint.

M3032

M3019

M3020
