3

CLUTCH

General

2-2

V300114

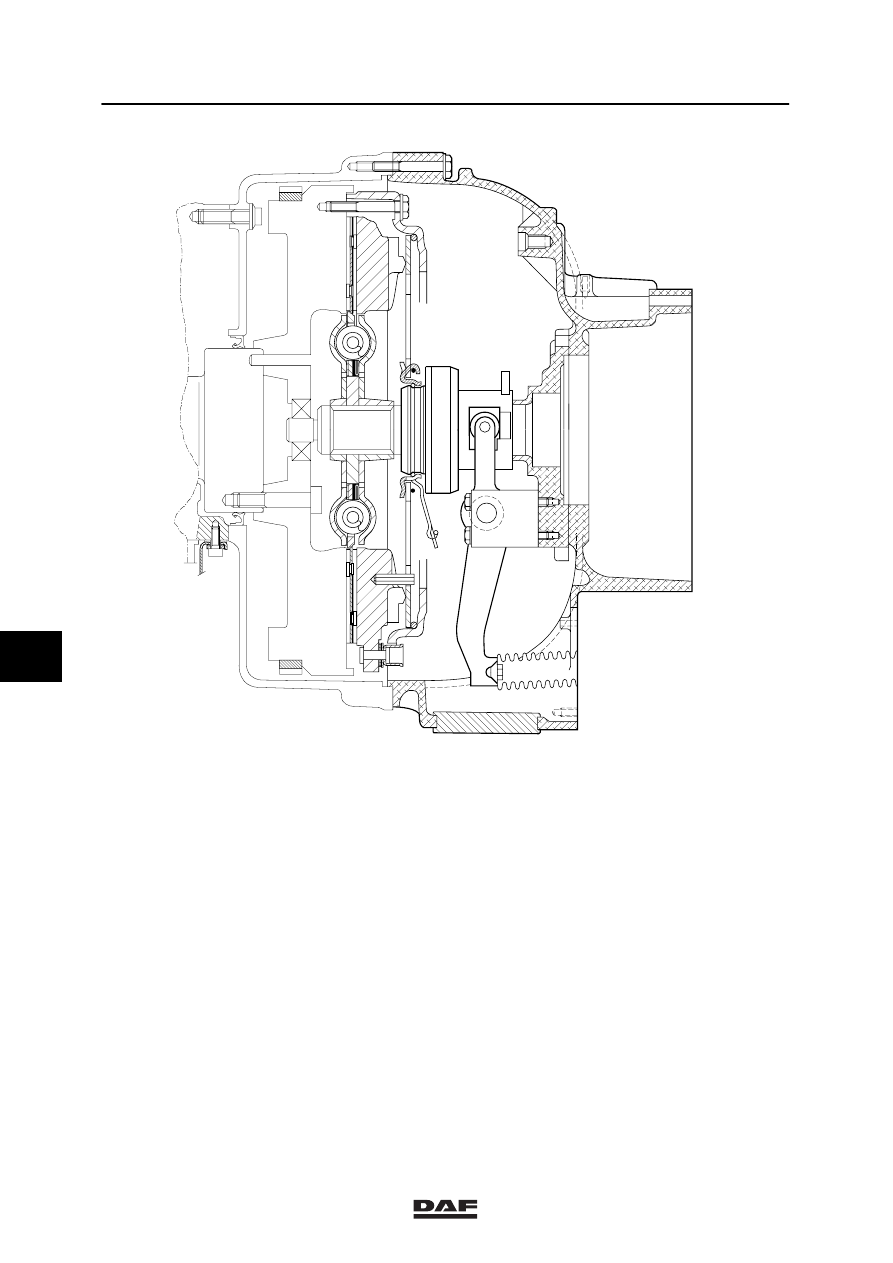

To clamp the clutch plate, a diaphragm spring is
used in the clutch release assembly.
A diaphragm spring constitutes a simple, strong
and cost-effective construction.
Another advantage of the diaphragm spring is
that the pressure exerted on a new clutch plate
almost equals the pressure exerted on a worn
clutch plate.

The “drawn clutch” has the following advantages
over a “pushed clutch”:
-

favourable transfer ratio, resulting in lighter
pedal pressure

-

lower weight of the clutch release assembly

-

simple construction of the clutch release
assembly

7

ǹ 0002

3

General

CLUTCH

2-3

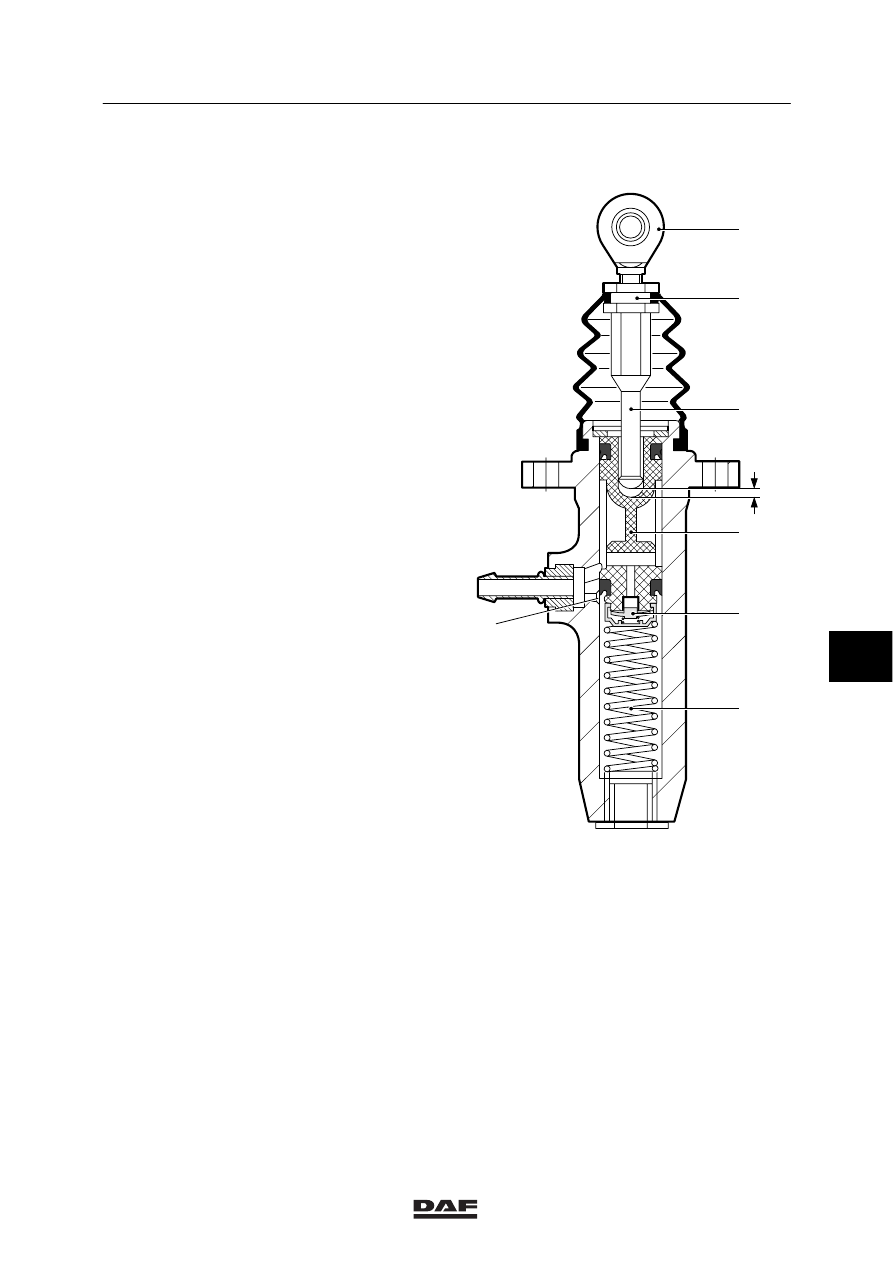

2.2 OVERVIEW DRAWING OF MASTER CYLINDER

1.

Push rod with eye

2.

Push rod adjustment

3.

Push rod

4.

Piston

5.

Valve

6.

Spring

7.

Balance hole

V300286

1

2

3

4

E

5

6

7

7

ǹ 0002

3

CLUTCH

General

2-4

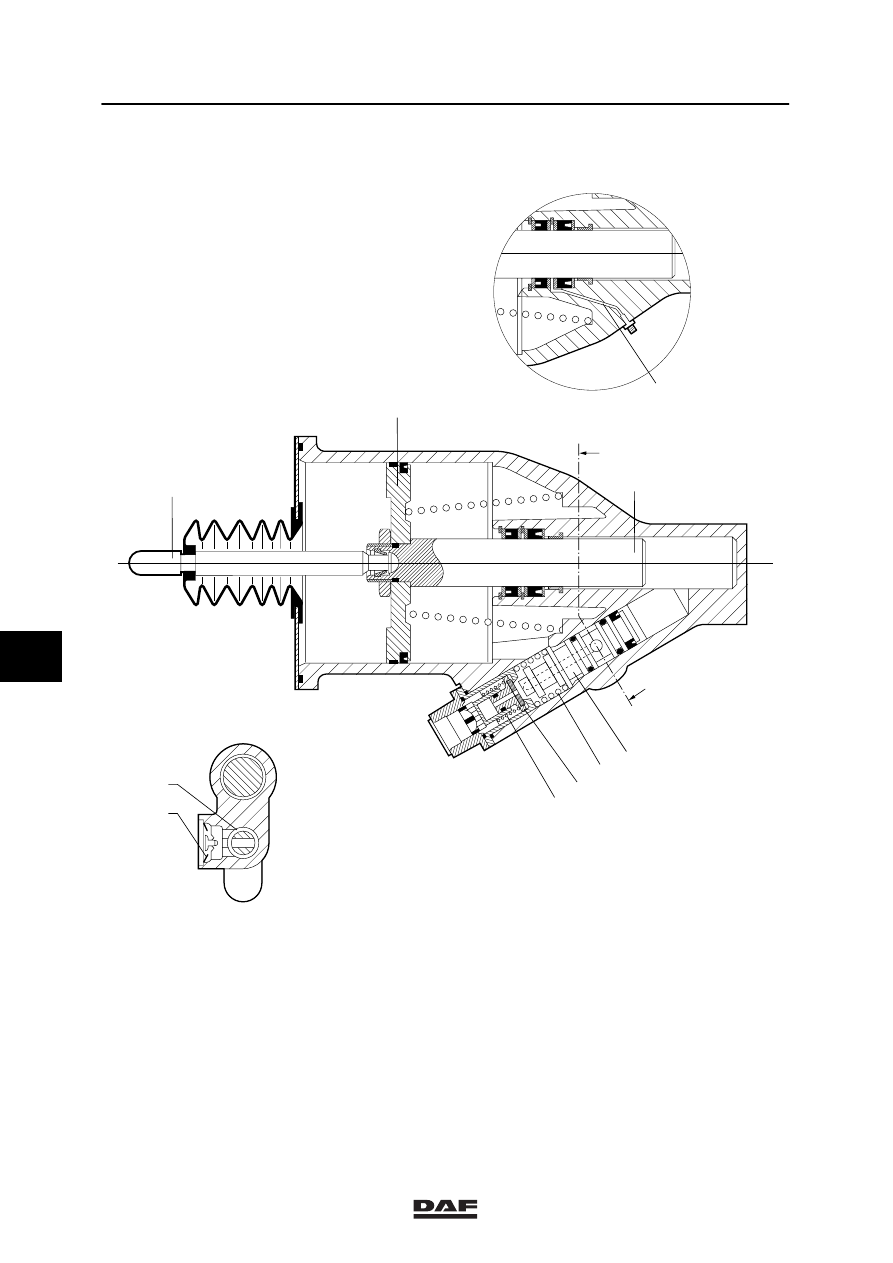

2.3 OVERVIEW DRAWING OF CLUTCH SERVO

3

2

7

1

10

8
9

Doorsnede A-A

4

5

6

A

V300287

A

1.

Servo piston

2.

Air valve

3.

Spring

4.

Pressure pin

5.

Air piston

6.

Fluid piston

7.

Pressure spring

8.

Vent bore hole

9.

Exhaust

10. Vent opening

7

ǹ 0002

3

General

CLUTCH

2-5

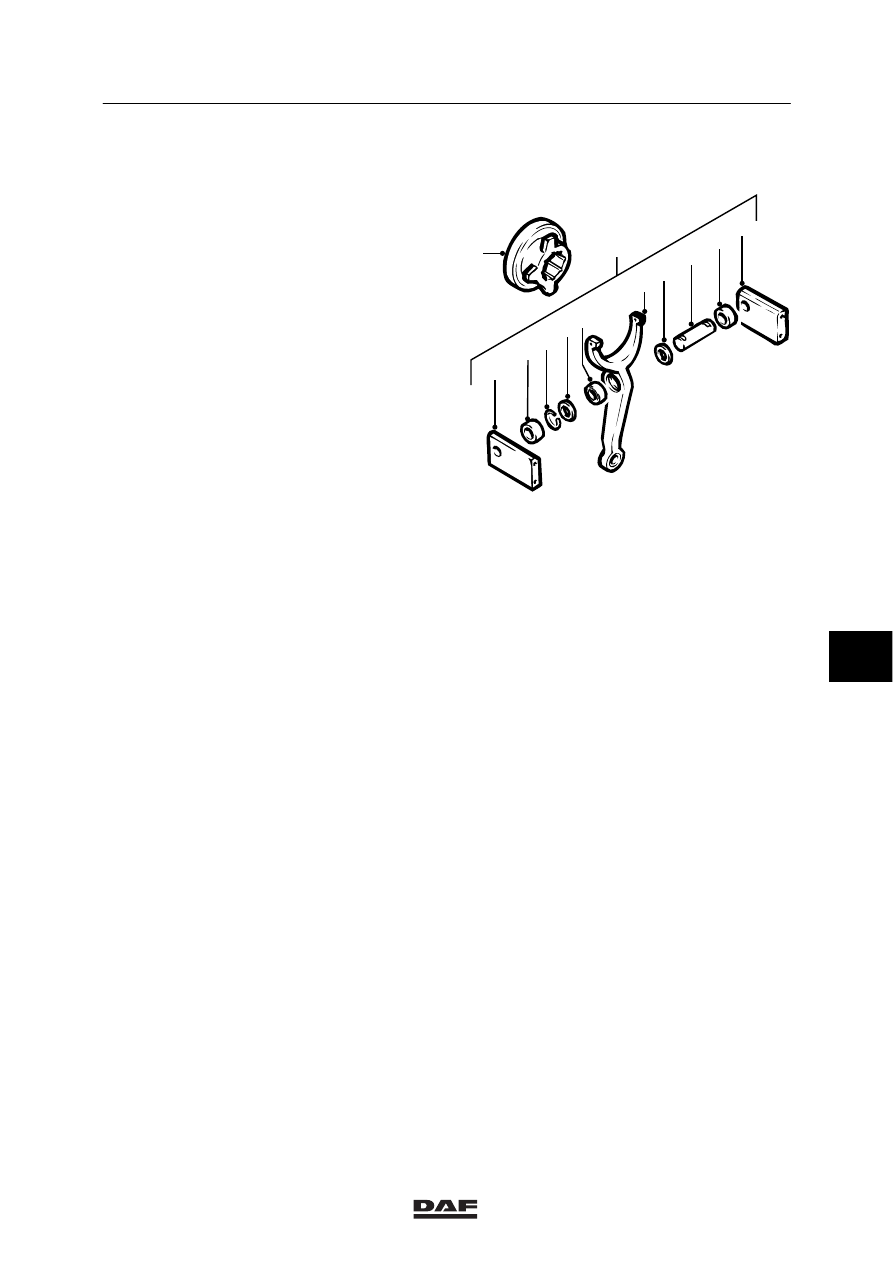

2.4 OVERVIEW DRAWING OF CLUTCH LEVER ATTACHMENT

1.

Thrust bearing

2.

Lever assembly

3.

Bracket

4.

Bearing bush

5.

Circlip

6.

Shim

7.

Bearing housing lever

8.

Lever

9.

Axle

8

6

4

9

3

3

4

5

6

7

2

1

V300292

7

ǹ 0002
