3

TECHNICAL DATA

Pneumatic gearbox components

4-2

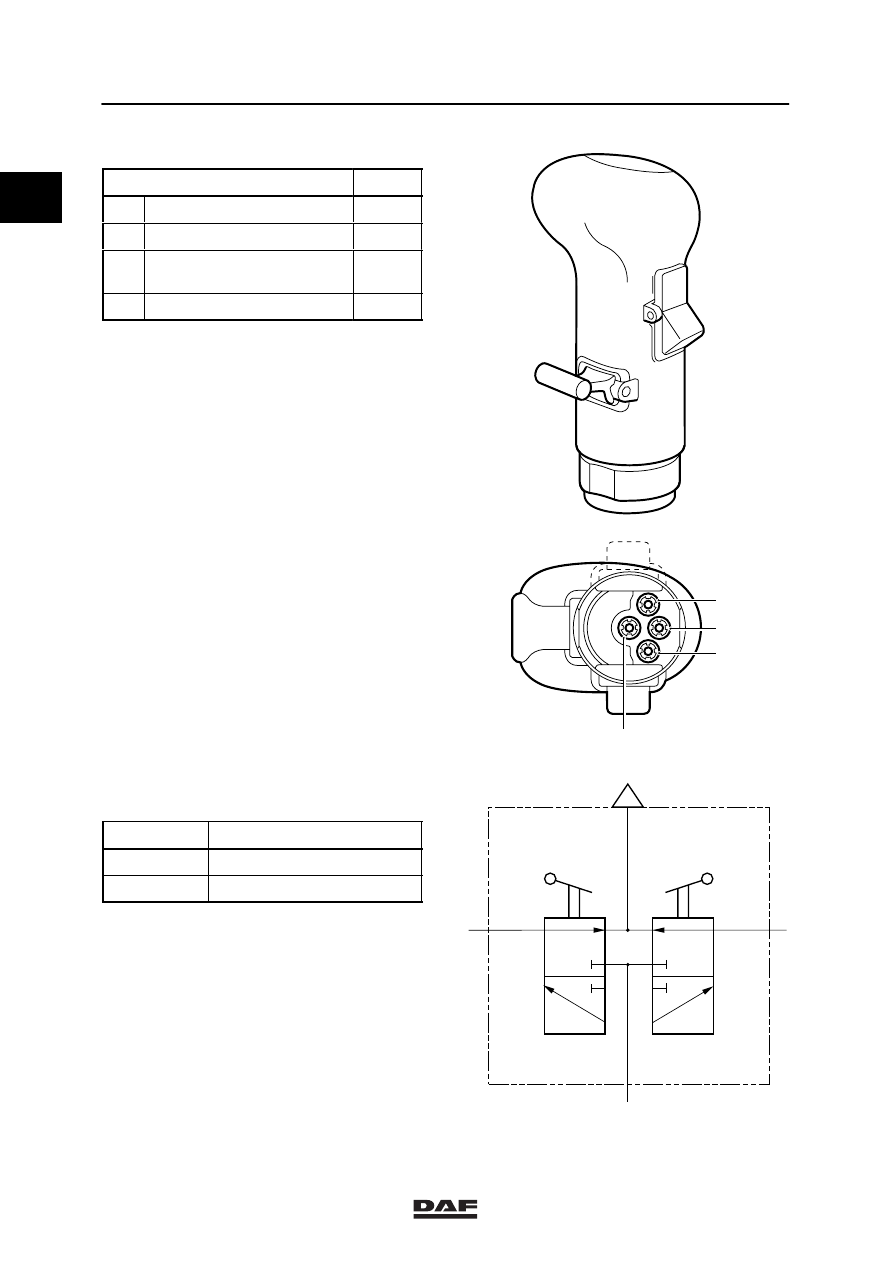

Gear lever shifting valve

Connection point

Colour

1

Supply

Black

3

Exhaust

Red

21

Service line of
rear-mounted range unit

White

22

Service line splitter

Yellow

Pneumatic symbol

Position

Function

GP

Rear-mounted range unit

GV

Splitter

V300046

21

1

3

22

1

22

21

GV

GP

H

L

H

L

V300161

0

ǹ 0002

0

3

Gearbox, mechanical

TECHNICAL DATA

5-1

9. GEARBOX, MECHANICAL

9.1 GENERAL

Gearbox type
Each gearbox has a type plate attached to it,
indicating the type of gearbox installed. These
data can also be found on the vehicle identity
card for the vehicle concerned.

1.

Type of gearbox

2.

Serial No. (ZF)

3.

Parts list (ZF)

4.

Specification No.

5.

Pulse generator ratio

6.

Gearbox ratio

7.

Engine speed using PTO

8.

PTO speed

9.

Gear box oil capacity

10. Oil specification

V300049

1

2

4
5

3

8

6

7

10

9

Axial bearing play
Axial bearing play on gearbox output shaft

0 - 0.1 mm

Axial play input shaft bearing

0 - 0.1 mm

Holding element
Elasticity, standard

168 N

Elasticity, heavier version

191 N

ǹ 0002

3

TECHNICAL DATA

Gearbox, mechanical

5-2

9.2 TIGHTENING TORQUES

Drive flange
M12x70 - 8.8

60 Nm

M12x60 - 10.9

120 Nm

M12x70 - 10.9

120 Nm

M12x165 - 10.9

120 Nm

Gearbox
Sliding bush

46 Nm

Output shaft bearing cover

49 Nm

Control bearing cover

23 Nm

Control housing fixing bolts (servo shift)

23 Nm

Gear shift high/low
Gear shift fork bolts high/low

180 Nm

Piston gear engaging cylinder lock nut

180 Nm

Lock bolts gear engaging cylinder

50 Nm

Air connection banjo bolt

38 Nm

Rear cover fixing bolts

50 Nm

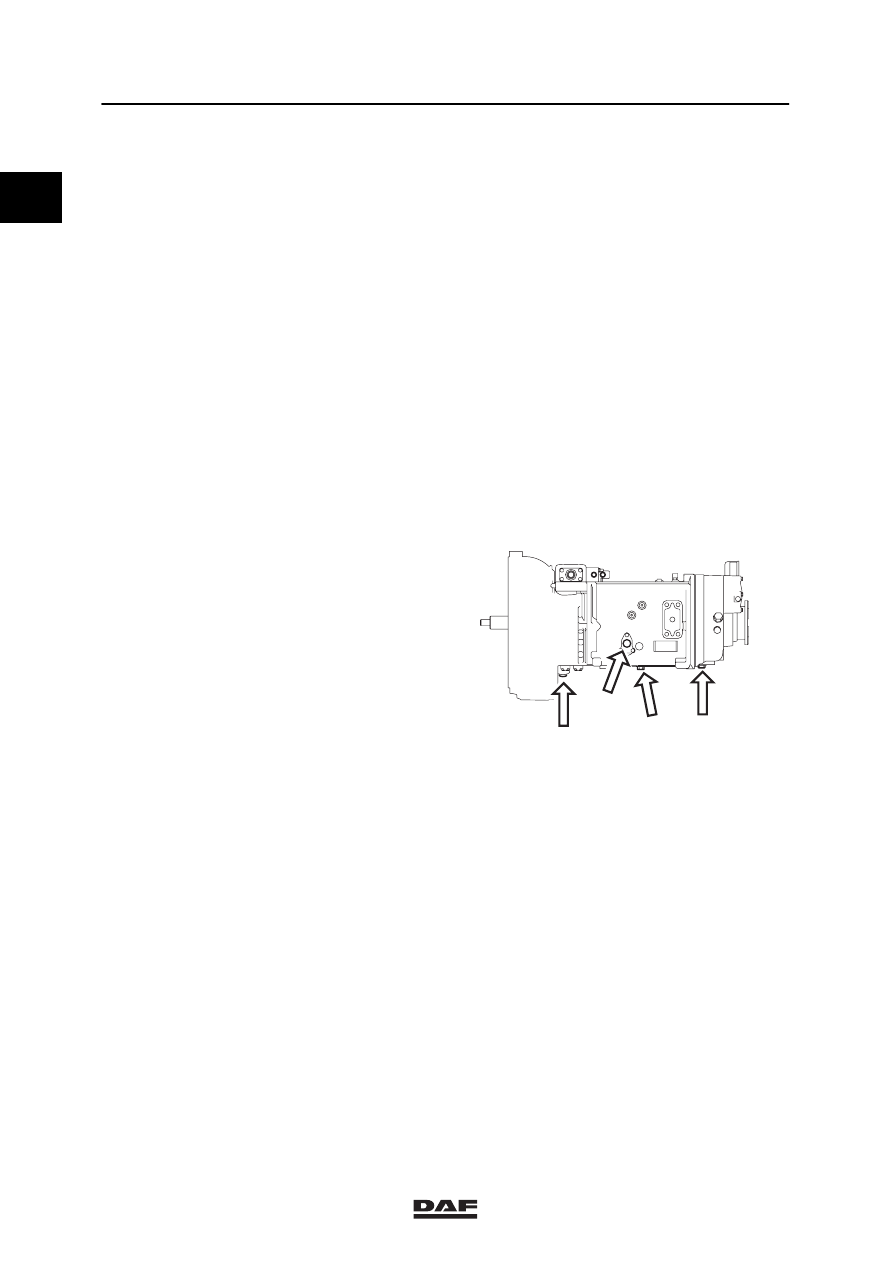

Plugs
ZF 16S-181/221
Level/filling plug (A)

60 Nm

Drain plug (B)

M24

60 Nm

M38

120 Nm

Drain plug (C/D)

60 Nm

M3023

D

A

B

C

0

ǹ 0002

0

3

Gearbox, mechanical

TECHNICAL DATA

5-3

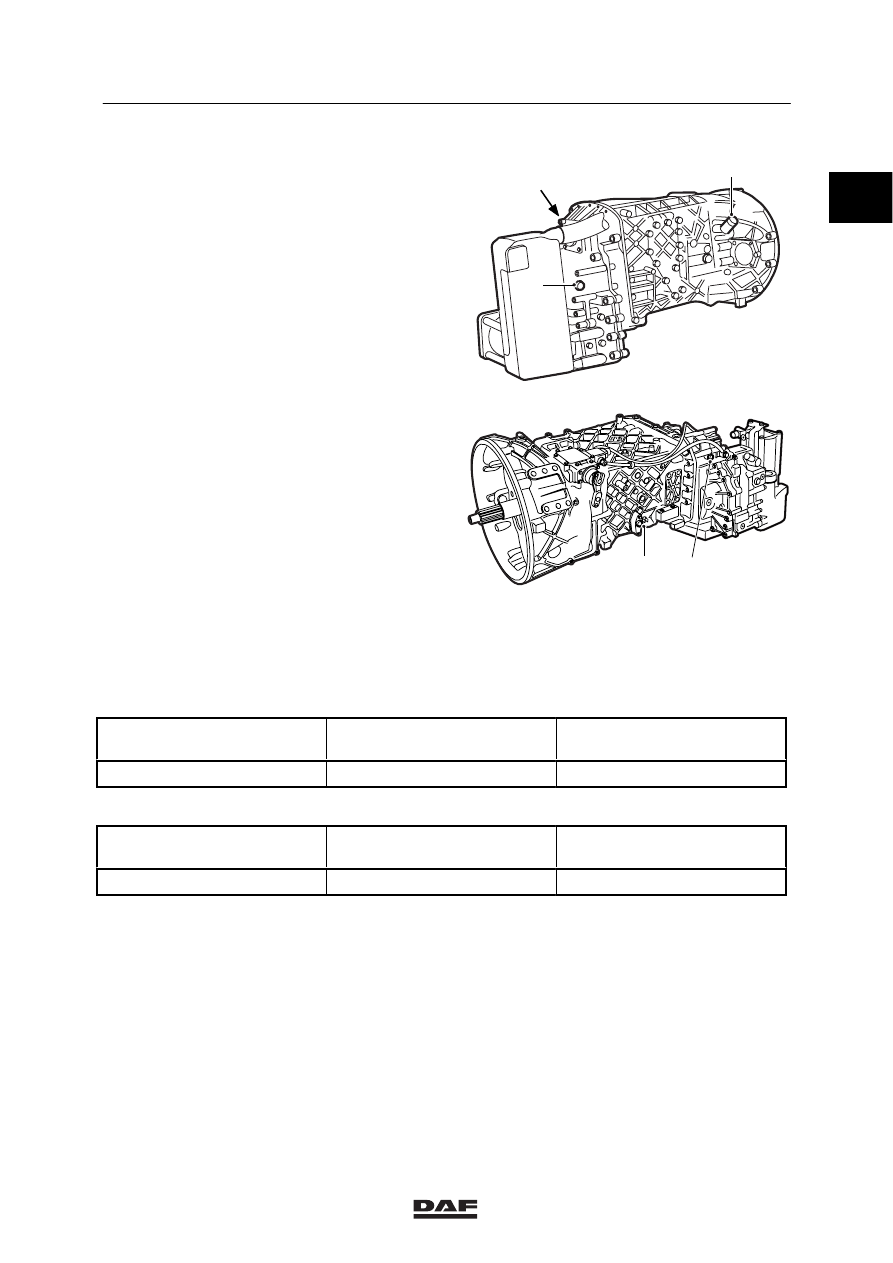

ZF 16S-181/221 with intarder
Drain plug (1)

M24

60 Nm

M38

120 Nm

Drain plug (2)

60 Nm

Oil filter fixing bolt (3)

23 Nm

Level/filling plug (4)

60 Nm

Level/filling plug (5)

60 Nm

V300261

3

1

2

V300260

5

4

9.3 FILLING CAPACITIES

Filling capacities, gearboxes without
intarder

Gearbox type

Filling capacity, oil change

(litres)

First filling, e.g. following

repairs (litres)

ZF 16S-181/221

13.0

13.0

Filling capacities, gearboxes with intarder

Gearbox type

Filling capacity, oil change

(litres)

First filling, e.g. following

repairs (litres)

ZF 16S-181/221

12.0

21.5
