ELECTRICAL INSTALLATION

Electrical installation

2-72

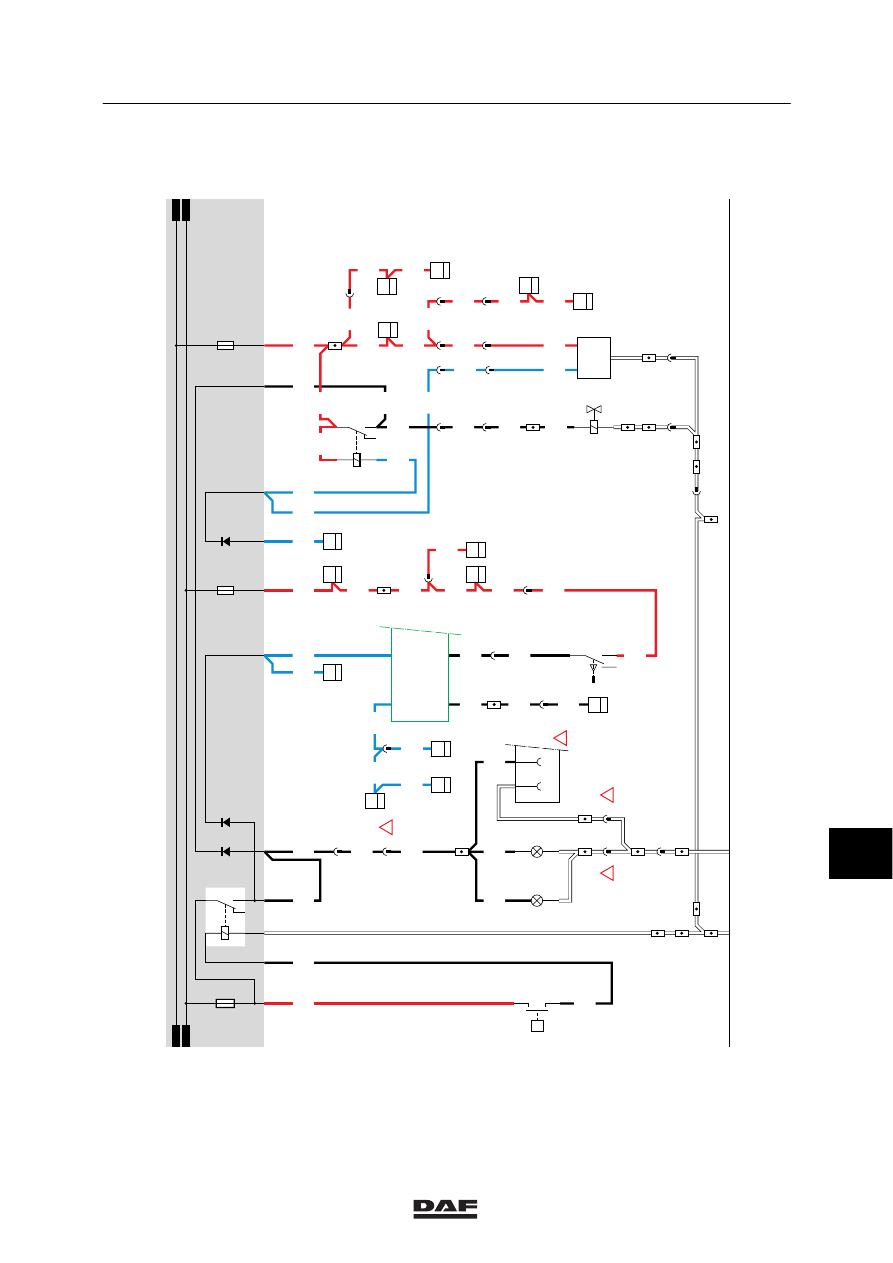

15. DIFFERENTIAL LOCK

1ST, 2ND AND 3RD DIFFERENTIAL LOCK
If the contact switch (G015) is activated, a
voltage is applied through fuse E016 and wire
1217 to the control switch for the axial controlled
slip differential (C748) and control switch for the
longitudinal controlled slip differential (C749).
If the driver now activates the axial controlled
slip differential (C748), a voltage is applied
through wire 4517 to the axial controlled slip
differential valve. As a result, the valve is
activated.

If the driver now activates the longitudinal
controlled slip differential (C749), a voltage is
applied through wire 4518 to the longitudinal
controlled slip differential valve. As a result, the
valve is activated.

If the driver engages the first differential, the
“differential lock control switch” (F006) is
activated. The corresponding symbol on the DIP
will now light up.

10

ǹ 9711

5

Electrical installation

ELECTRICAL INSTALLATION

2-73

15

1316630/05

EL000112

1217

13/401

D878

1010

1000

1010

1000

E016

10A

1217

2

376

1217

1217

3

176

1

118

1217

1217

1217

12

376

4518

2

282

4518

2

525

7

285

4518

4518

1

525

6

285

4517

11

176

4517

1

282

4517

4517

8

525

12

285

18

281

4518

4517

20/202

9/202

9025

1217

1217

1217

1

115

1217

10

115

3408

3408

3408

1217

E501

2

12

1217

E561

2

13

B079

1

13

1217

1217

1217

1

23456789

1

0

1

1

1

2

1

3

1

4

1

5

1

6

1

7

1

8

1

9

2

0

2

1

2

2

2

3

2

4

2

5

2

6

2

7

2

8

2

9

3

0

3

1

3

2

3

3

3

4

3

5

3

6

3

7

3

8

3

9

4

0

4

1

4

2

4

3

4

4

4

5

4

6

4

7

4

8

4

9

5

0

5

1

5

2

5

3

D852

M

F006

2

1

C749

5

71

0I

C748

5

71

0I

C750

5

38

C751

5

38

2

1

B244

2

1

B243

10

ǹ 9711

5

ELECTRICAL INSTALLATION

Electrical installation

2-74

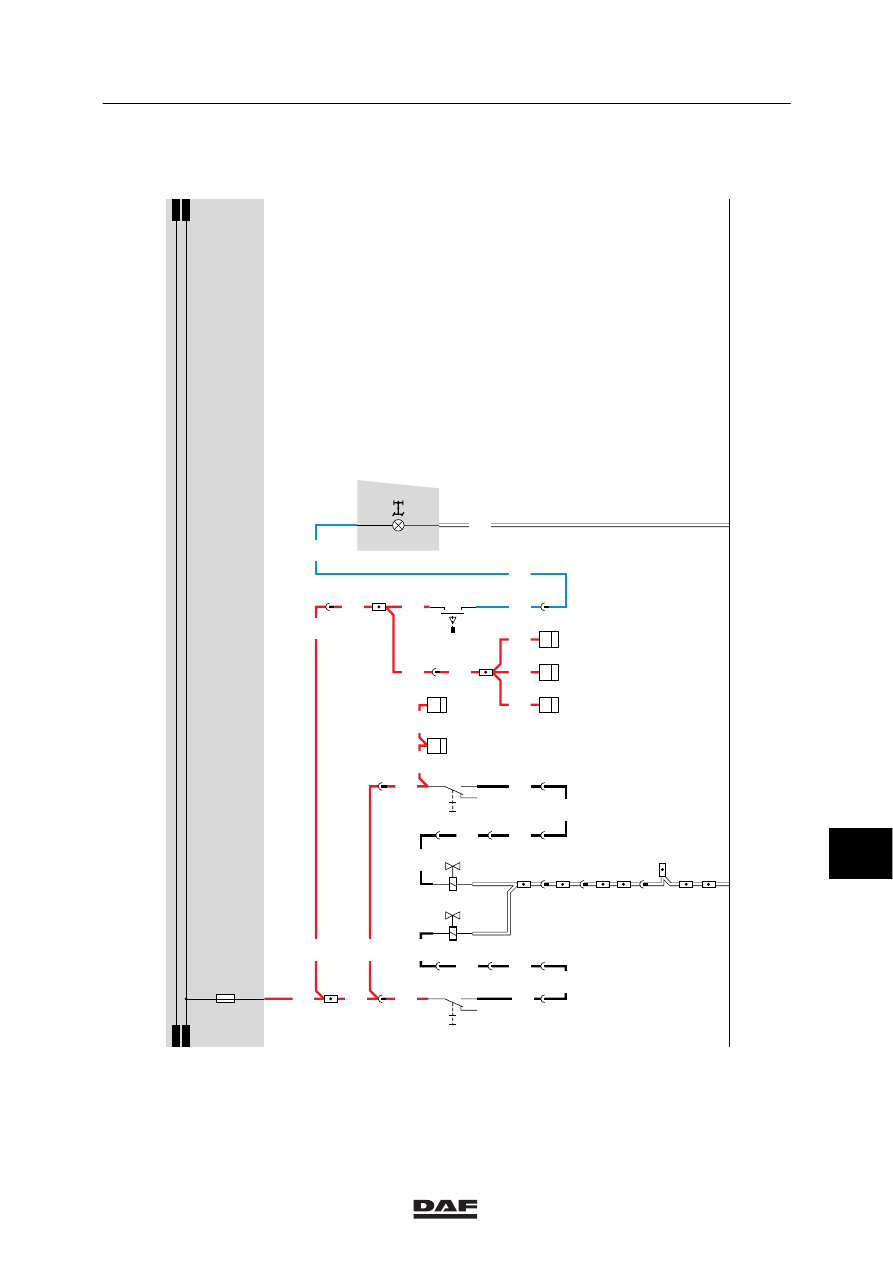

16. COMFORT CAB/SPACE CAB INTERIOR LIGHTING

The description of the interior lighting can be
divided into:
-

Stepwell lighting, driver’s side

-

Stepwell lighting, co-driver’s side

-

Interior lighting

-

Red interior nightlight

-

Interior bed lighting, driver’s side

-

Interior bed lighting, co-driver’s side

-

Bunk lamp

-

Storage compartment lighting

-

Map-reading lights

STEPWELL LIGHTING, DRIVER’S SIDE
If the driver’s side door is opened, switch E514
will close and the driver’s side stepwell lamp
(C062) will light up. A voltage is also applied
through wire 2600 to pin 17 of the CTE-2 unit
(D550). A voltage will also be applied internally
to connection point 27 of CTE-2 unit (D550),
causing the lamp of the driver’s side interior
lighting (C149) to light up.
If the driver’s side door is closed, a voltage will
be applied to connection point 27 of the CTE
unit for approx. 9 sec. This will result in a
delayed switching-off of the interior lighting. If a
speed signal is applied to pin 18, the delayed
switch off will not function.
The stepwell lighting is independent of the
contact switch position.

STEPWELL LIGHTING, CO-DRIVER’S SIDE
If the co-driver’s side door is opened, switch
E515 will close and the co-driver’s side stepwell
lamp (C063) will light up. A voltage is also
applied to C148 (interior lighting, co-driver’s
side) through wire 2609, diode D708 and wire
2633.

INTERIOR LIGHTING UNDERSIDE ROOF
CONSOLE
A voltage is applied to switch C151 (interior
lighting with middle switch) through fuse E030
and wire 1104. Depending on the switch
position, C151 (interior lighting underside roof
console) will light up.

10

ǹ 9711
