5

Connecting accessories

CONNECTING ACCESSORIES

1-3

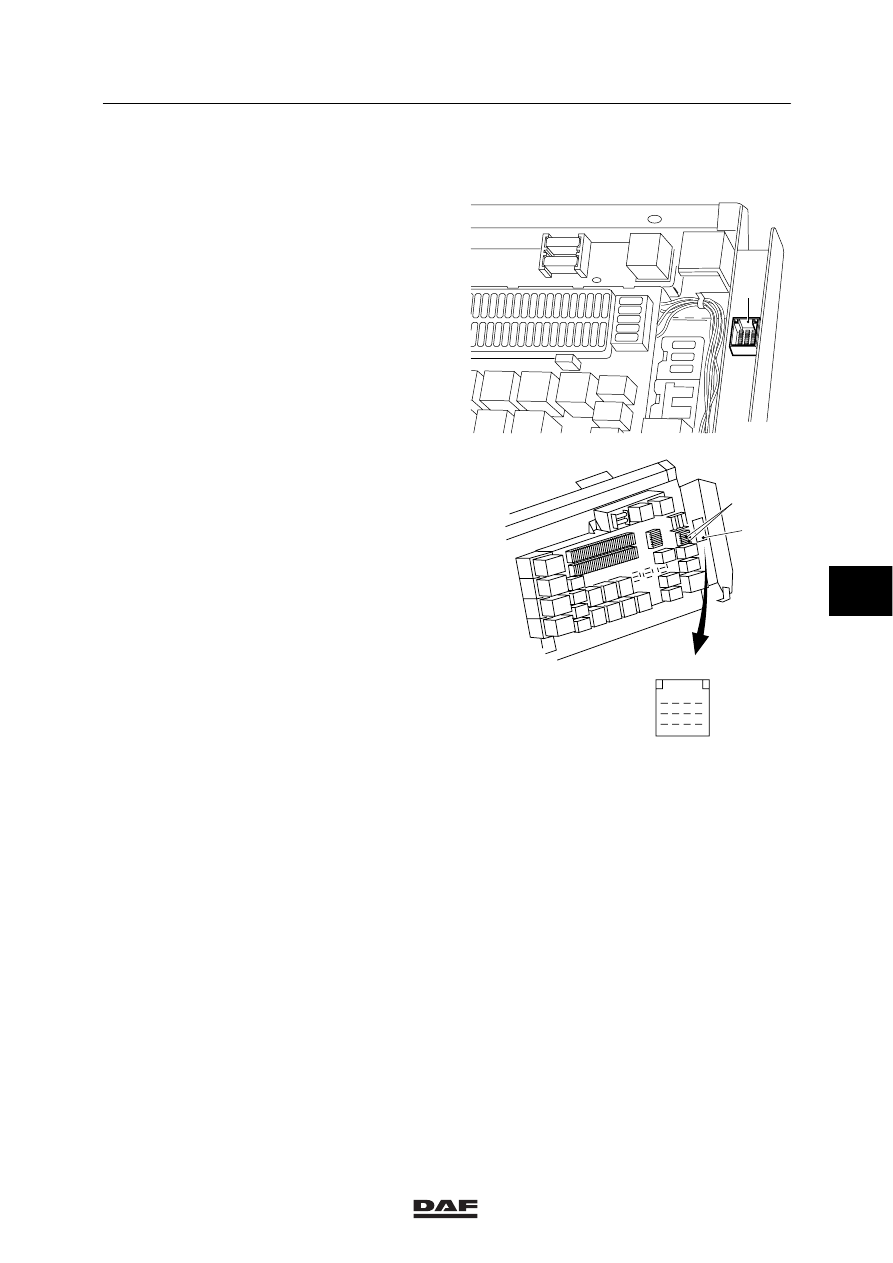

1.3 CONNECTING ACCESSORIES VIA THE ACCESSORY CONNECTOR

On the right-hand side, along the central printed
circuit, a 12-pole accessory connector (1) has
been installed (connector no. 385).
The supply voltage for this connector is
branched off from the power supply via the
fuses (2)

Attached to the connector are:
Pin 1

:

wire no. 1154

Pin 3

:

wire no. 1258

Pin 10

:

earth

Pin 12

:

earth

Maximum current consumption:
Pin 1

:

supply before contact, max. 25 A

Pin 3

:

supply after contact, max. 25 A

E500255

385

3

12

1

10

E500138

2

1

6

ǹ 0009

5

CONNECTING ACCESSORIES

Connecting accessories

1-4

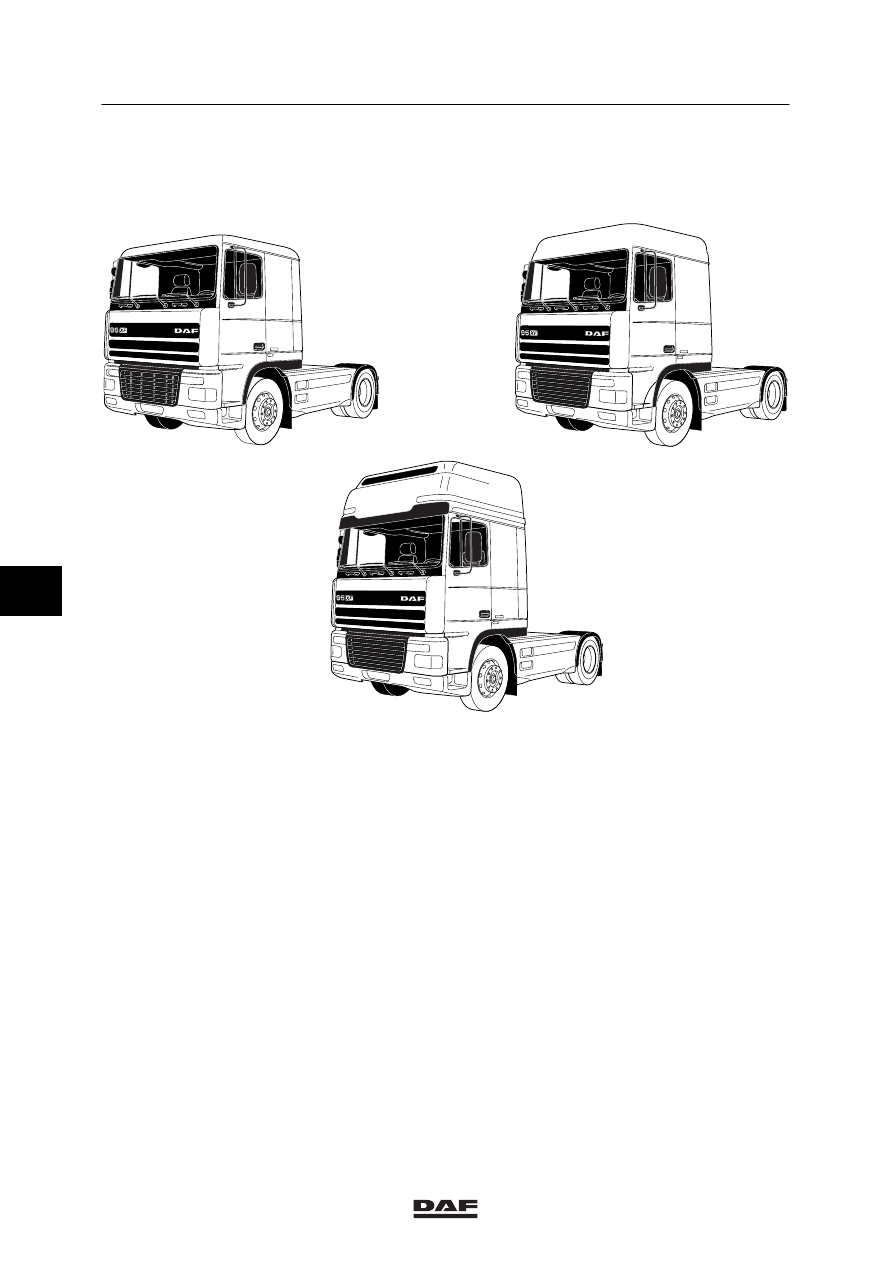

1.4 OVERVIEW OF CONNECTION POINTS IN ROOF CONSOLE

Cab versions

1

2

3

K100442

1.

XL cab (Comfort cab)

2.

XH cab (Space cab)

3.

XC cab (Superspace cab)

6

ǹ 0009

5

Connecting accessories

CONNECTING ACCESSORIES

1-5

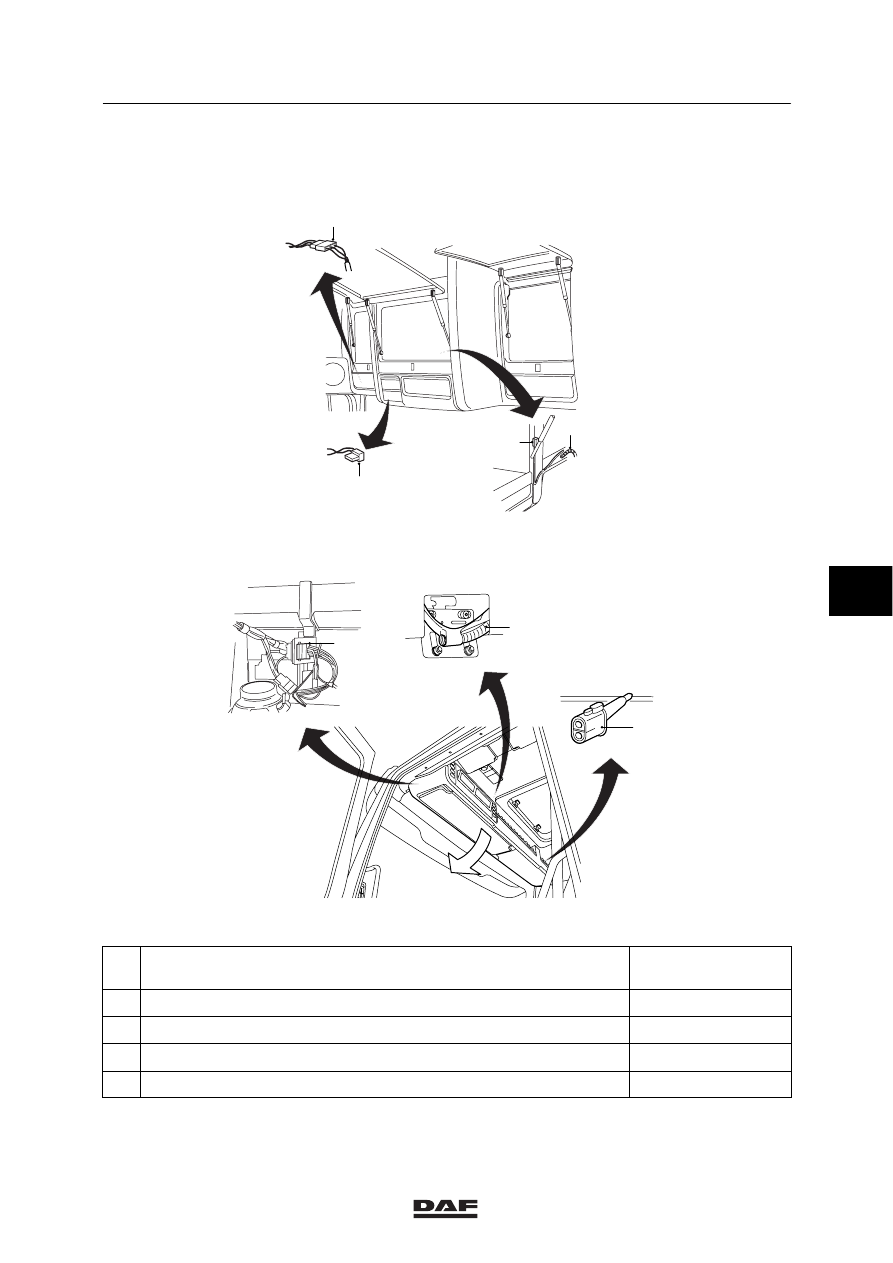

Figure showing XC-cab roof console

E500579

A

B

C

D

XC

XL + XH

D

B

A

Description

Used for cab
versions

A

24V (40A) connector (for microwave, fog lights, etc.).

XL + XH + XC

B

Passage tube

XL + XH + XC

C

12V connector for audio equipment (e.g. CB transmitter)

XC

D

Connector, overhead-box wiring (with 12V connection)

XL + XH + XC

6

ǹ 0009

5

CONNECTING ACCESSORIES

Connecting accessories

1-6

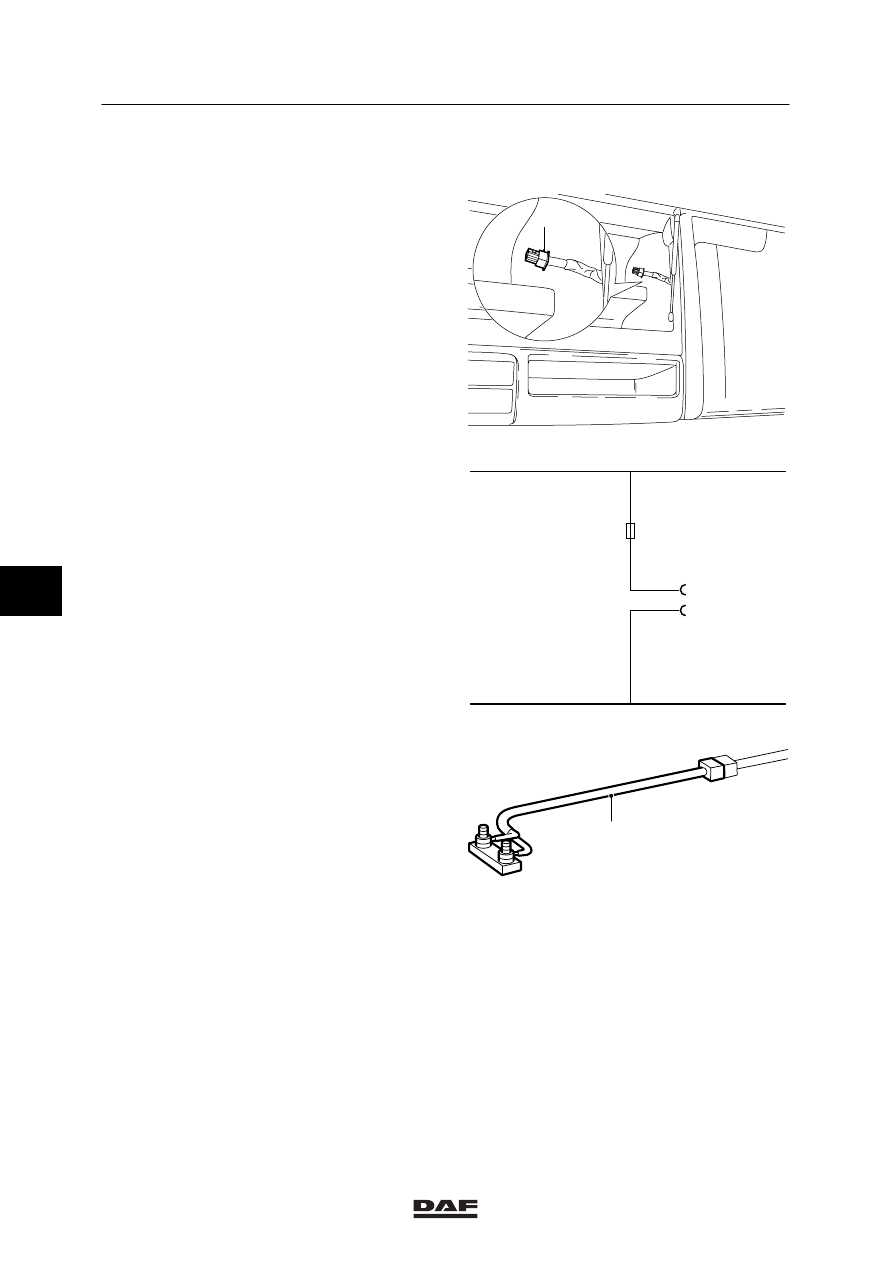

1.5 40A CONNECTOR

This connector (A) is a two-pole connector.
The supply voltage for this connector is
branched off from the power supply before
contact via fuse E168.

It is possible to connect a connector to a contact
block. This way you get a central connection
point for supply and earth.

E500329

A

E168

A038

1175

1000

M

E500225

E500566

1334294
