Master switch diagram

MASTER SWITCHES

1-7

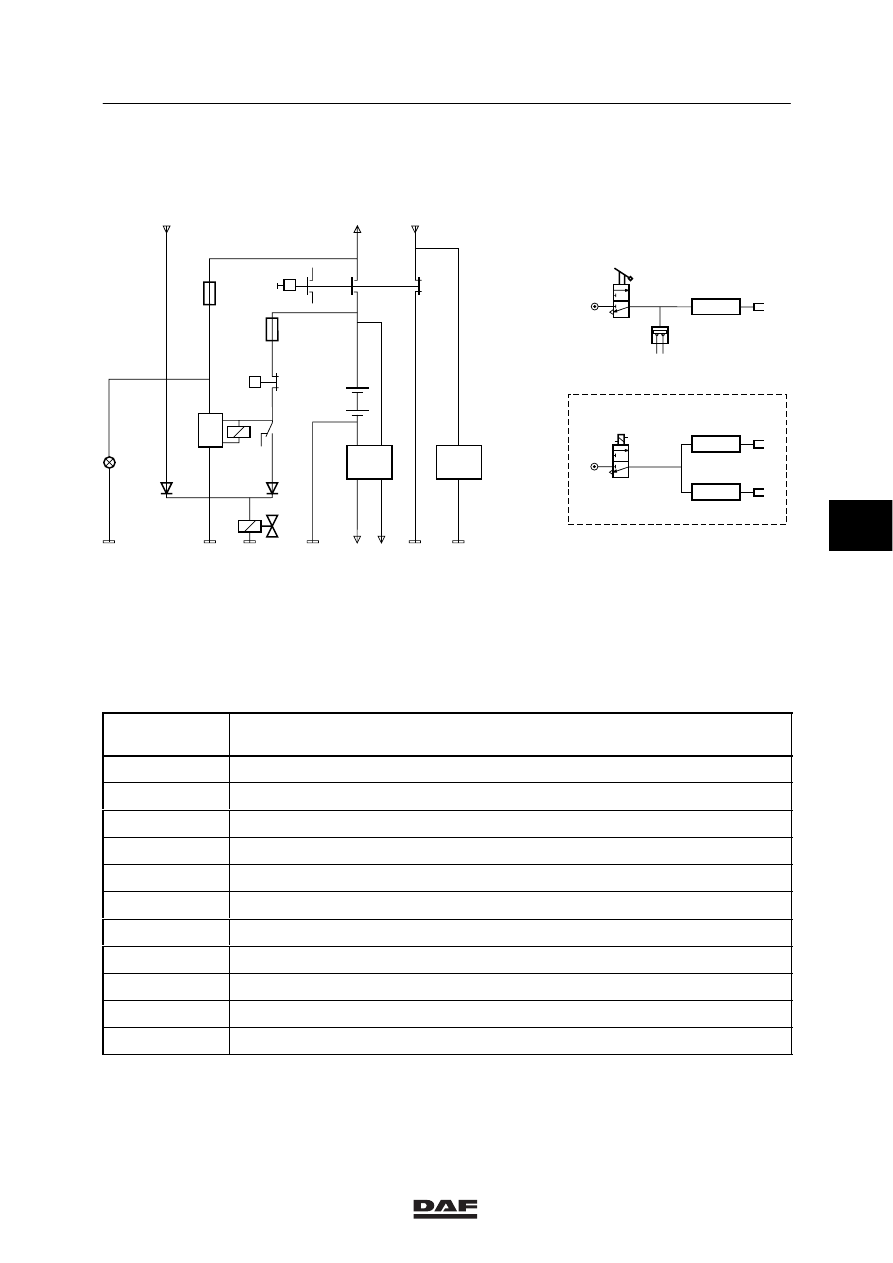

1.5 PNEUMATIC-CONTROL SINGLE-POLE MASTER SWITCH FOR

VLG/ADR/GGVS

D+

+

+

+

-

-

+

-

-

9303

1123

24V

1122

24V

D826

D552

P

P

4049/4683

1166

4986

4984

D701

D702

B082

E559

A500

6

5

1

2

4

3

1020

D550/G146

1000

E500130

1167

4985

G186

E153

C555

E152

D018

T=
60s

6

5

8

2

4

B501

A1:1123
A5:9303

1

2

3

B082

B

C

1

2

3

A

E559

C555

0,5 bar

A:

Pneumatic switch in cab

B:

Fuel pump

C:

Exhaust valve

Basic code
number

Designation

A500

Batteries (2)

B082

Engine stop valve

B501

Compact tachograph

C555

Pneumatic master switch

D018

Master switch indicator lamp

D701

Master switch diode preventing feedback to CTE

D702

Master switch diode preventing feedback to engine stop relay

D550

Electronic unit for central timing unit (2nd)

D552

Generator overvoltage protection

D826

Electronic unit for current limiter VLG

E152

Fuse for master switch/ timer/ engine stop/ power supply after master switch

5

ǹ 9711

5

MASTER SWITCHES

Master switch diagram

1-8

Basic code
number

Designation

E153

Fuse for master switch/ timer/ engine stop/ power supply before master switch

E559

Control switch for pneumatic master switch, engine stop break

G146

Timer relay for electric engine stop

G186

Timer relay for the master switch

Master switch C555 should be switched on
manually outside the cab.
The master switch can be switched off in the
following ways:
-

Manually (outside the cab)

-

Pneumatically (inside the cab)

Relay G186 is activated when the voltage on pin
4 drops out. Engine stop valve B082 will then be
activated for 60 seconds.

If pressure switch E559 is open, engine stop
valve B082 is not activated.

Switch A can be used to switch off the master
switch pneumatically inside the cab. This also
involves the opening of pressure switch E559.

5

ǹ 9711

5

Master switch diagram

MASTER SWITCHES

1-9

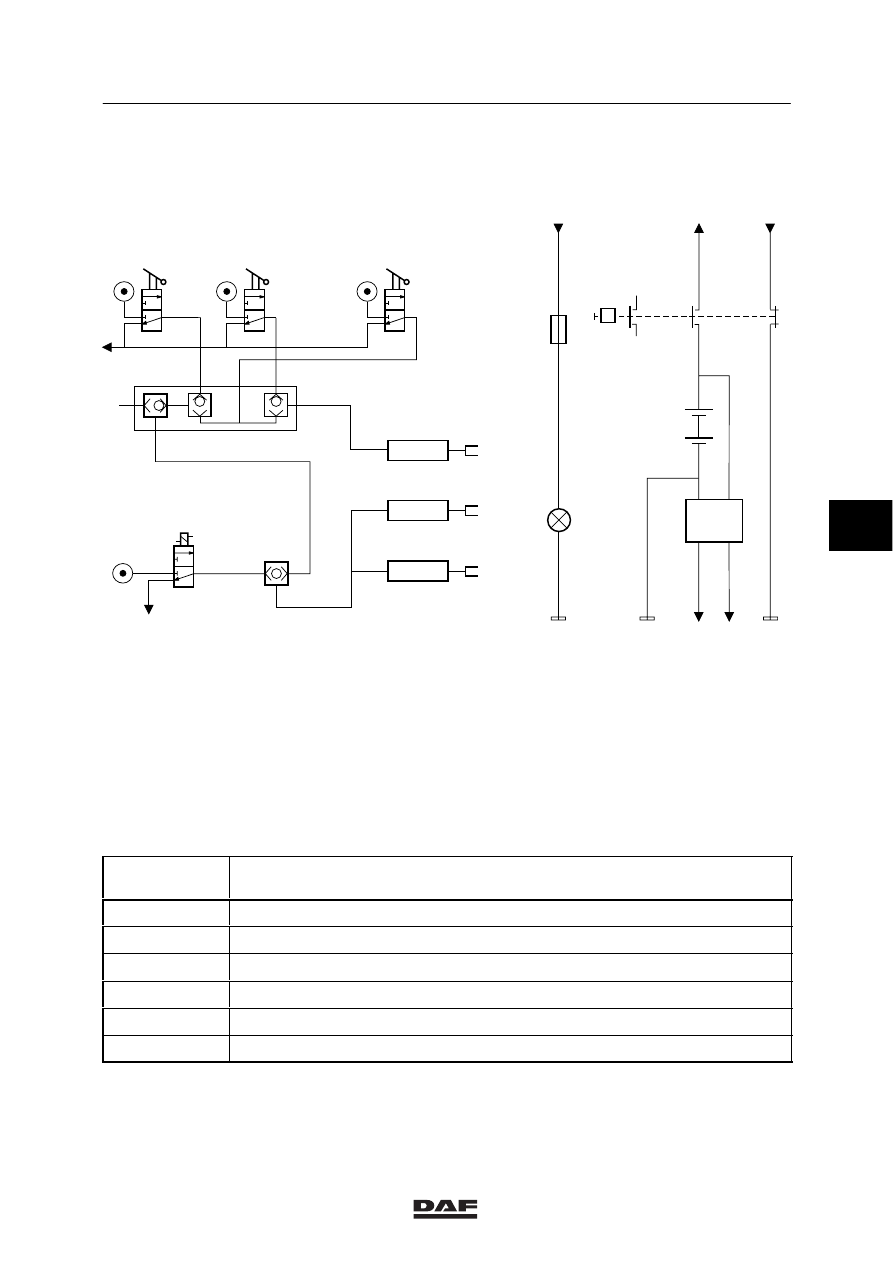

1.6 PNEUMATIC-CONTROL SINGLE-POLE MASTER SWITCH FOR RTMDR

E500132

1

2

B

D

F

E

A

C

2

12

11

3

B082

G

H

J

+

+

+

-

-

-

D018

A500

1122

1020

6

5

9303

4698

1123

24V

D826

4

D+

1000

1000

3

B501

A1:1123
A5:9303

P

C555

2

1

E092

1

2

3

M

1

2

3

L

K

1

2

3

A

= Connection to collection block

B

= See A

C

= See A

D

= See A

E

= See A

F

= See A

G

= Fuel pump

H

= Exhaust valve

J

= Master switch

K

= Engine stop

L

= Master switch

M

= Engine stop + master switch

Basic code
number

Designation

A500

Batteries (2)

B501

Compact tachograph

C555

Pneumatic master switch

D018

Green master switch indicator lamp

D826

Electronic unit for current limiter VLG

E092

Fuse for master switch valve

5

ǹ 9711

5

MASTER SWITCHES

Master switch diagram

1-10

Master switch C555 should be switched on
manually outside the cab.
The master switch can be switched off in the
following ways:
-

Manually (outside the cab)

-

Pneumatically (inside the cab)

5

ǹ 9711
