DAF 95XF. Manual - part 94

2

Inspection and adjustment

COOLING SYSTEM XE ENGINE

4-5

4.4 CHECKING RADIAL PLAY OF WATER PUMP

1.

Remove the V-belts from the water pump
pulley.

2.

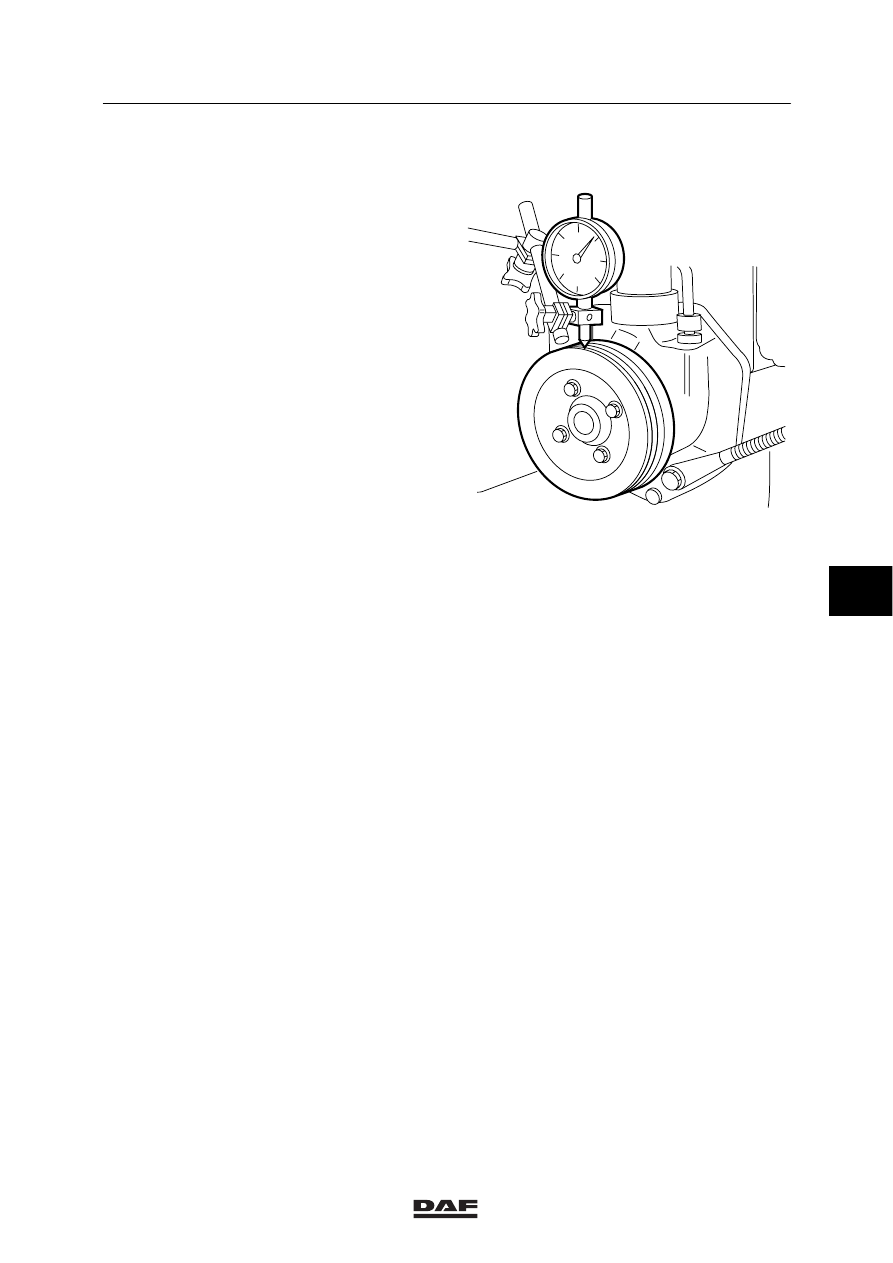

Connect a dial gauge as shown in the
drawing.

3.

Force the water pump pulley downwards,
and set the dial gauge to zero.

4.

Pull the water pump pulley upwards, and
read off the dial gauge.

5.

Compare the pressure reading with the
technical data, see main group
“Technical data”. If the level shown is
greater than that in the technical data, the
water pump must be replaced.

M200595

6

ǹ 0008

2

COOLING SYSTEM XE ENGINE

Inspection and adjustment

4-6

6

ǹ 0008

2

Removal and installation

COOLING SYSTEM XE ENGINE

5-1

5. REMOVAL AND INSTALLATION

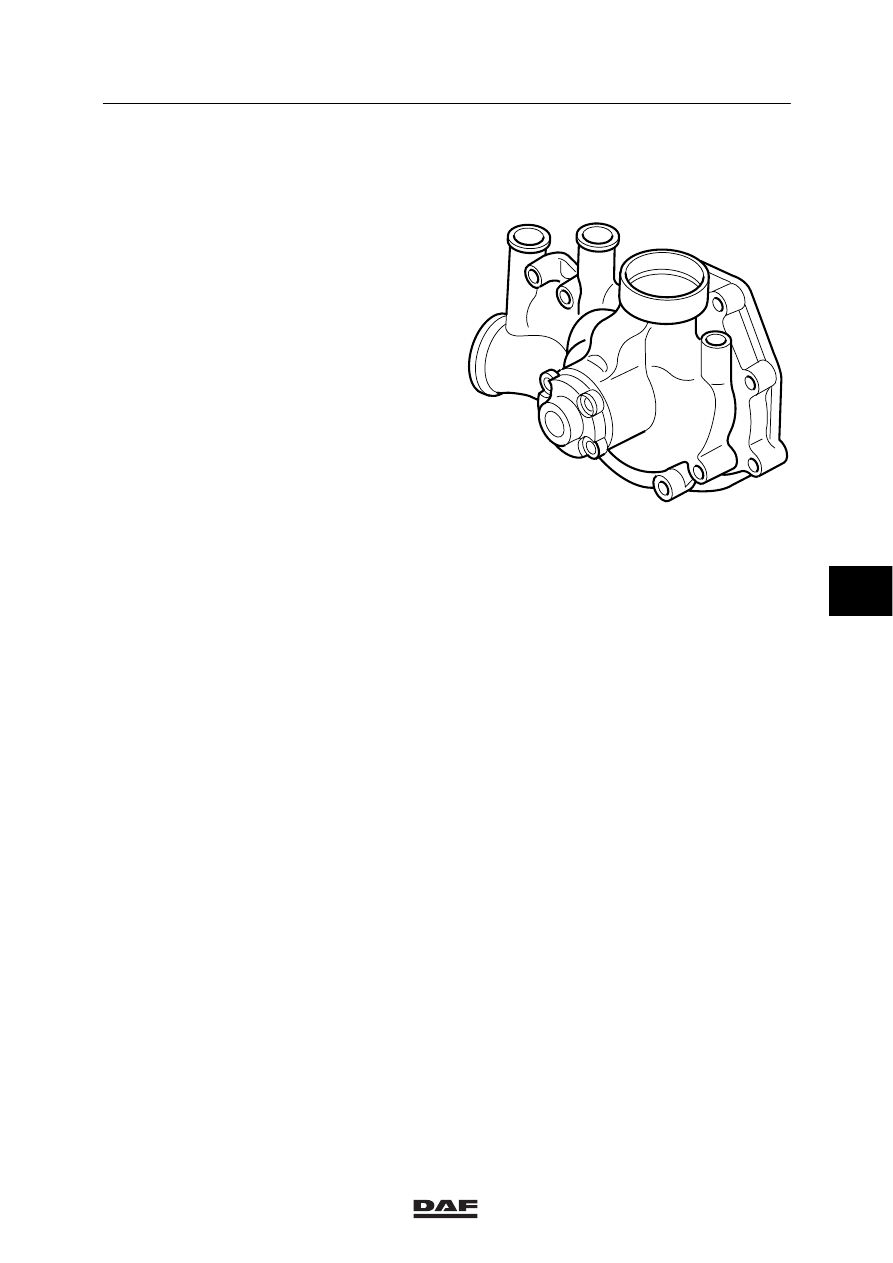

5.1 REMOVAL AND INSTALLATION, WATER PUMP

Removal, water pump
1.

Remove the front engine encapsulation.

2.

Drain the coolant, see chapter
“Draining and filling”.

3.

Remove the reaction rod between the
engine and the radiator.

4.

Remove the bolts from the guide ring
brackets, and remove the guide ring.

5.

Remove the fixing nuts of the viscous fan
clutch on the fan pulley and place the
viscous fan clutch and the fan as far forward
as possible in the wind tunnel.

6.

Remove the water pump, alternator and
air-conditioning compressor V-belts.

7.

Remove the fixing bolts from the thermostat
housing on the water pipe and remove the
thermostat housing with the connection
piece.

8.

Remove all water pipes connected to the
water pump.

9.

Remove the pipe from the water pump to
the coolant filter.

10. Remove the fixing bolts holding the spindles

of the alternator and air-conditioning
compressor.

11. Remove the fixing bolts from the water

pump.

12. Remove the water pump.

M200596

6

ǹ 0008

2

COOLING SYSTEM XE ENGINE

Removal and installation

5-2

Installation, water pump
1.

Thoroughly clean and check the sealing
surfaces of the water pump, the thermostat
housing, and the engine block.

2.

Fit the water pump with a new gasket. Fit
the fixing bolts. Tighten the fixing bolts to
the specified torque. See main group
“Technical data”.

3.

Install the connection piece with new
O-rings onto the water pump.

4.

Install the thermostat housing, fitted with a
new O-ring, against the coolant pipe.

5.

Install the pipe from the water pump to the
coolant filter.

6.

Fit all water pipes connected to the water
pump.

7.

Install the alternator and air-conditioning
compressor V-belts.

8.

Install the viscous fan clutch and the fan.

9.

Install the guide ring brackets and the guide
ring.

10. Install the reaction rod between the engine

and the radiator.

11. Fill the cooling system, see chapter

“Draining and filling”.

12. Install the front engine encapsulation.
