Removal and installation

XE ENGINE

4-33

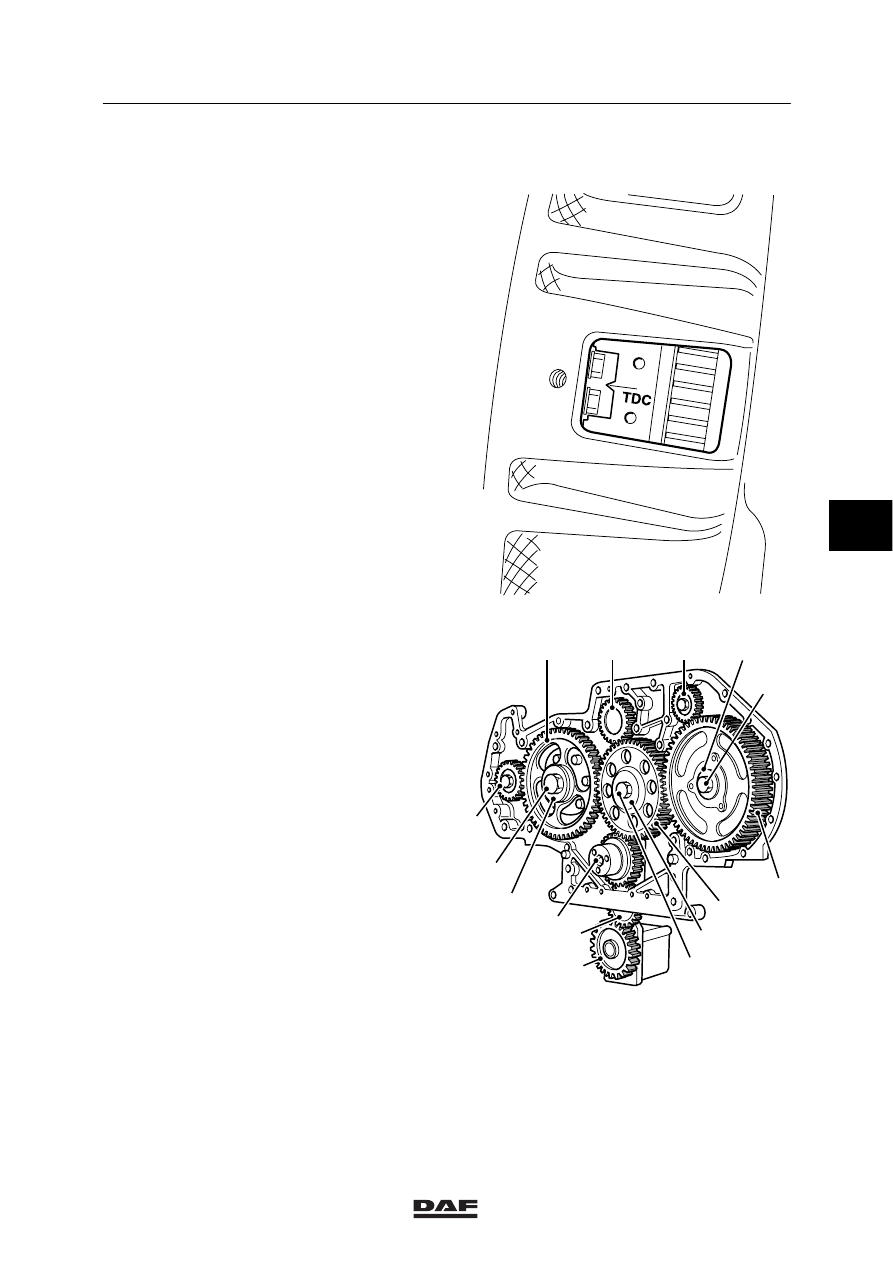

4.23 REMOVAL AND INSTALLATION, TIMING GEAR WHEELS

Removing the timing gear
1.

Remove the valve covers.

2.

Position cylinder 1 in the top dead centre
(TDC on the flywheel, cylinder 6 in rocking
position).

3.

Remove the timing-gear cover.

Note:
It is possible that the marks of the
intermediate gear wheel are not exactly
opposite the camshaft and crankshaft gear
wheel.

Removing the intermediate gear wheel
1.

Remove the fixing bolt (10) with the axial
thrust washer (11).

2.

Remove the intermediate gear wheel (3).

Removing the camshaft gear wheel
1.

Remove the fixing bolt (12) of the camshaft
gear wheel (2).

2.

Remove the intermediate gear wheel.

3.

Remove the camshaft gear wheel using a
commercially available puller.

Removing the pump housing camshaft gear
wheel
1.

Remove the fixing bolt (14) of the pump
housing camshaft gear wheel (6).

2.

Remove the intermediate gear wheel.

3.

Remove the gear wheel using a
commercially available puller.

M200724

M200954

2

4

15

14

5

7

1

8

9

3

11

10

12

13

6

5

ǹ 0008

2

XE ENGINE

Removal and installation

4-34

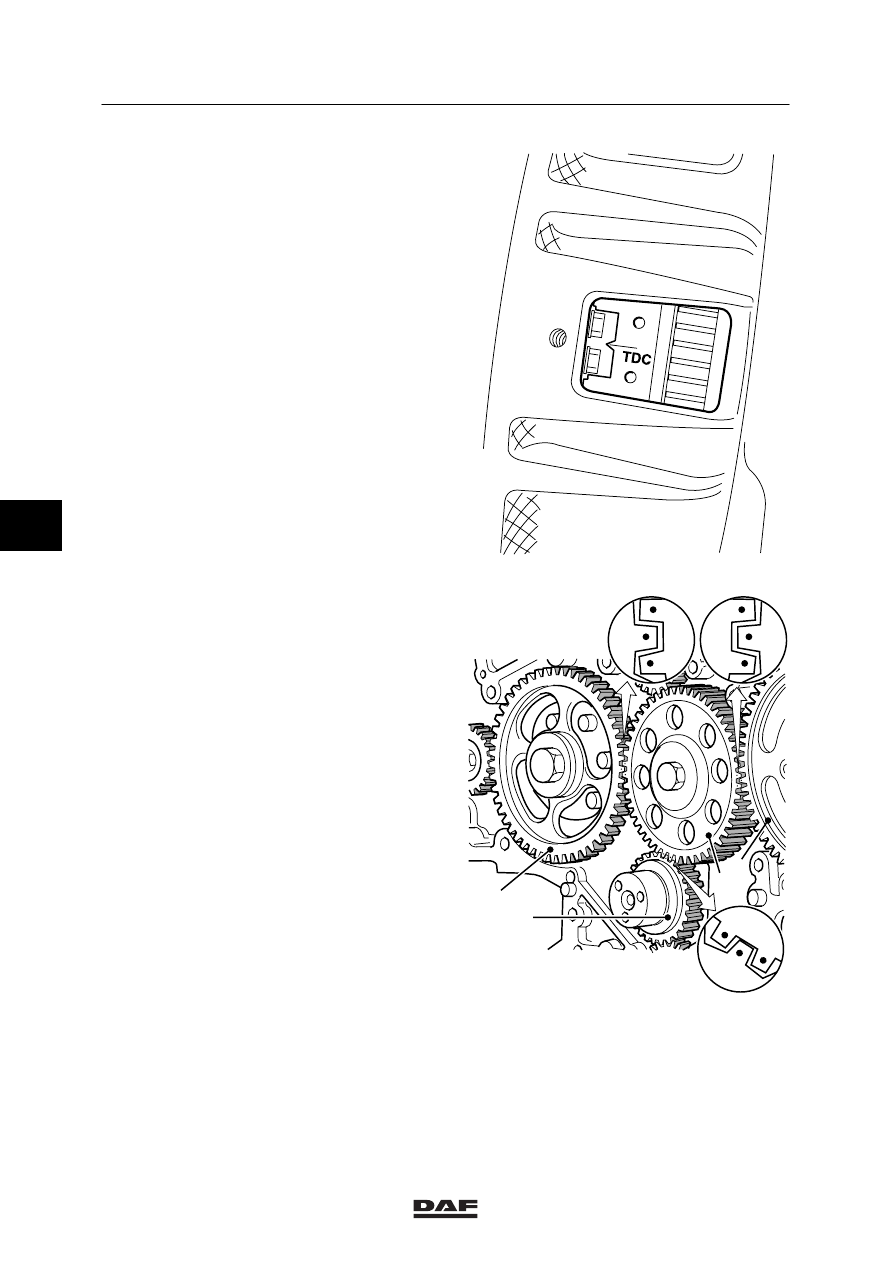

Installing the timing gear wheels
1.

Remove the valve covers.

2.

Position cylinder 1 in the top dead centre
(TDC on the flywheel, cylinder 6 in rocking
position).

Installing the intermediate gear wheel
1.

Install the intermediate gear wheel (3) in
such a position that the marks of the
camshaft gear wheel (2), crankshaft gear
wheel (1) and intermediate gear wheel (3)
are in line.

M200724

M200904

2

1

3

4

5

ǹ 0008

2

Removal and installation

XE ENGINE

4-35

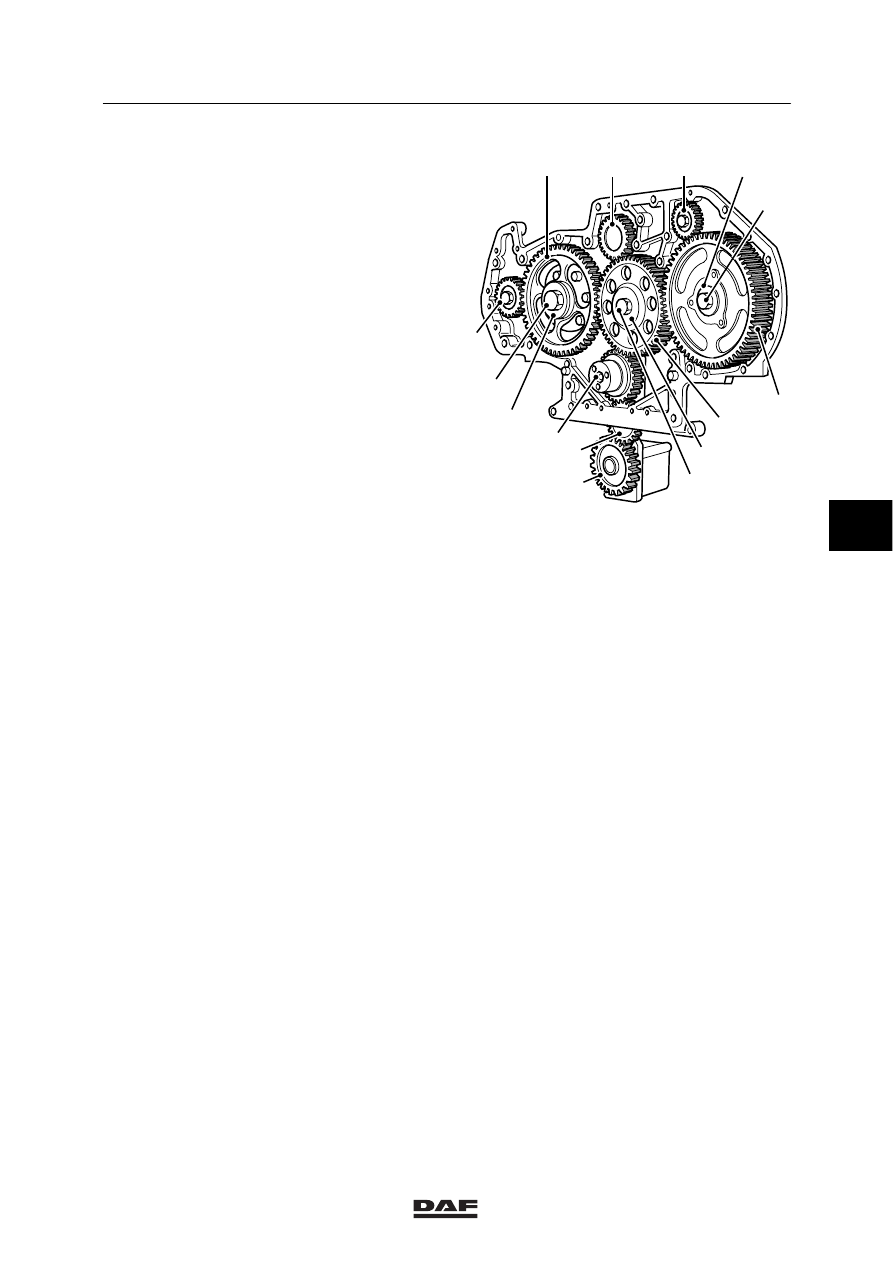

2.

Install the fixing bolt (10) with the axial
thrust washer (11) from the intermediate
gear wheel (3). Tighten the fixing bolt to the
specified torque, see main group
“Technical data”.

3.

Check whether the gear wheels have some
play.

Installing the camshaft gear wheel
1.

Install the gear wheel (2) onto the camshaft.

2.

Install the intermediate gear wheel (3).

3.

Install the fixing bolt (12) with thrust washer
(13) of the camshaft gear wheel (2). Tighten
the fixing bolt (12) to the specified tightening
torque, see main group “Technical data”.

4.

Check whether the gear wheels have some
play.

Installing the pump housing camshaft gear
wheel
1.

Fit the pump housing camshaft gear wheel
(6) onto the axle end.

2.

Install the intermediate gear wheel.

3.

Install the fixing bolt (14) of the pump
housing camshaft gear wheel (6). Tighten
the fixing bolt to the specified torque, see
main group “Technical data”.

4.

Check whether the gear wheels have some
play.

Installing the timing gear
1.

Install the timing-gear cover.

2.

Fit the valve covers.

M200954

2

4

15

14

5

7

1

8

9

3

11

10

12

13

6

5

ǹ 0008

2

XE ENGINE

Removal and installation

4-36

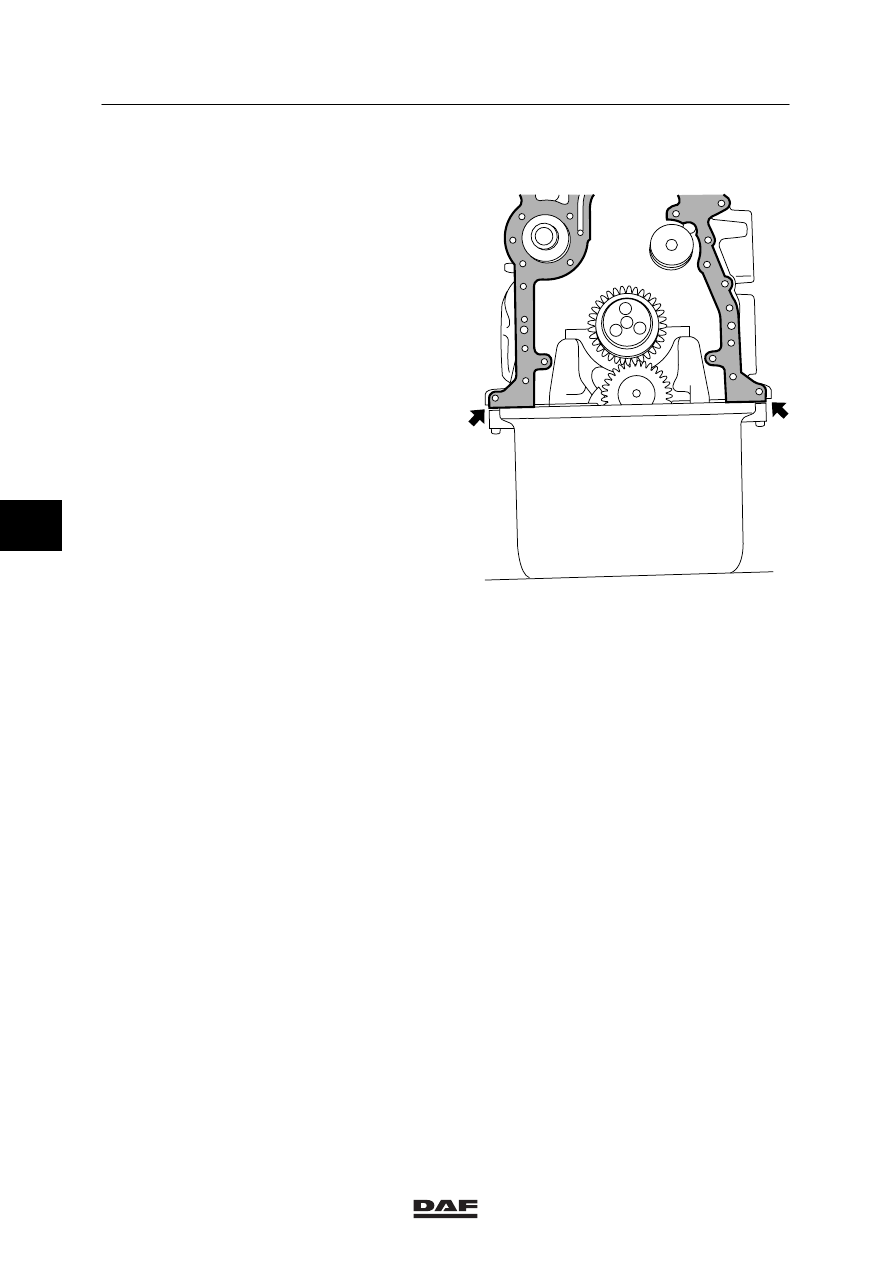

4.24 REMOVAL AND INSTALLATION, TIMING-GEAR CASE

Removing the timing-gear case
1.

Remove the timing gear wheels.

2.

Remove the air compressor.

3.

Remove the steering pump.

4.

Remove the fixing bolts and the lock plate
of the cam shaft.

5.

Slacken the oil sump fixing bolts until the oil
sump is free from the timing-gear case.

6.

Remove the fixing bolts from the
timing-gear case to the engine block, and
remove the timing-gear case.

Installing the timing-gear case
1.

Remove any remains of the gasket. Clean
and check the sealing faces, dowel pins and
locating holes.

2.

To position the gasket, insert three studs,
and install the new gasket.

3.

Then first remove any excess gasket
material between the engine block and the
oil sump.

4.

Install a new O-ring on the air compressor.

5.

Install the timing-gear case.

6.

Install the fixing bolts for the timing-gear
case. Tighten the fixing bolts to the
specified tightening torque, see main group
“Technical data”.

7.

Tighten the oil sump fixing bolts to the
specified tightening torque, see main group
“Technical data”.

8.

Remove the fixing bolts and the lock plate
of the cam shaft. Tighten the fixing bolts to
the specified torque. See main group
“Technical data”.

9.

Install the timing gear wheels.

10. Install the air compressor.

11. Fit the steering pump.

M200579

5
