2

Removal and installation

XE ENGINE

4-9

29. Check the threaded holes in the cylinder

block for damage and cracking.

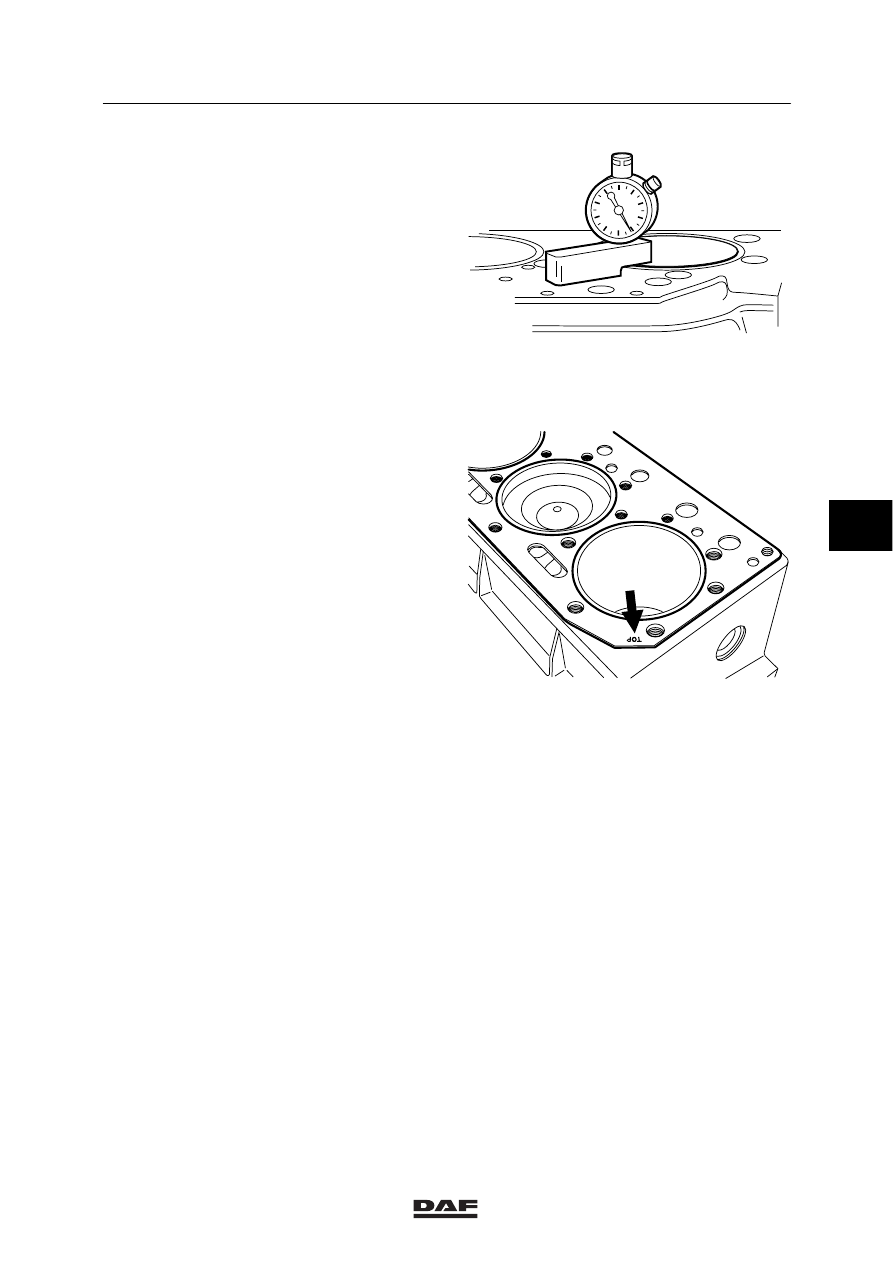

30. Use the special tool to check that the height

which the cylinder liner protrudes above the
cylinder block is within the tolerance limits,
see main group “Technical data”.

31. Check the cylinder head, see chapter

“Inspection and adjustment”.

Installing the cylinder head
1.

Clean the threaded holes in the cylinder
block, using a screw tap.

2.

Insert both guiding pins (DAF no. 0694912)
into the threaded holes of the cylinder block.

3.

Place the new gasket(s) on the cylinder
block, making sure that the letters TOP are
visible. The cylinder head gasket must not
be retorqued.

4.

Place the cylinder head(s) on the cylinder
block and hand-tighten a number of cylinder
head bolts.

Note:
To prevent the inlet and outlet manifolds
from being installed with tension, the inlet
and exhaust manifolds must be installed
before the cylinder head bolts are tightened.

M2 00 100

M200561

5

ǹ 0008

2

XE ENGINE

Removal and installation

4-10

5.

Install the inlet and exhaust manifolds with
new gaskets and tighten the fixing bolts to
the specified tightening torque, see main
group “Technical data”.

Note:
The M16 cylinder head bolts may be used a
maximum of three times. After tightening
the bolts, mark the bolt heads with a centre
punch, to indicate how often they have been
used.

New bolts should not be marked on the first
fitting.

Bolts marked with 2 centre points must not
be reused and must be replaced by new
ones.

When fitting used bolts, clean the thread
and check for damage.

6.

Fit the M16 and M12 bolts, after having
applied a drop of oil to the bearing face of
the bolt head and locking compound to the
thread, see main group “Technical data”.

7.

Remove the two guiding pins, and replace
them with the two remaining cylinder head
bolts.

8.

Tighten the cylinder head bolts to the
specified tightening torque and in the
sequence shown, see main group
“Technical data”.

9.

Install the valve sleeve. Tighten the fixing
bolts to the specified torque. See main
group “Technical data”.

10. Fit the push rods.

5

ǹ 0008

2

Removal and installation

XE ENGINE

4-11

11. Install the injectors.

12. Install the valve mechanism.

13. Install the coolant pipe and the thermostat

housing with new gaskets.

14. Install the water hoses between the radiator

and the thermostat housing.

15. Fit the injection lines.

16. Fit the thermostat housing to the coolant

pipe.

17. Install the fuel leak-off pipe between the fuel

filter and the inlet manifold.

18. Install the coolant filter, if present, on the

coolant pipe.

19. Install the hoses of the auxiliary heating, if

present.

20. Install the heat shields of the exhaust

manifold and tighten the fixing bolts to the
specified tightening torque, see main group
“Technical data”.

21. Install the air-conditioning bracket, if

present.

22. Adjust the V-belt tension of the

air-conditioning compressor, see chapter
“Checking and adjusting”.

23. Install the reaction rod between the engine

and the radiator.

24. Install the compressor pipe from the air inlet

pipe to the compressor.

25. Install the inlet pipe between the intercooler

and the turbocharger.

26. Install the air inlet hoses between the

engine and the intercooler.

27. Connect the electric wiring.

28. Reconnect the earth lead to the battery.

29. Fill the cooling system.

5

ǹ 0008

2

XE ENGINE

Removal and installation

4-12

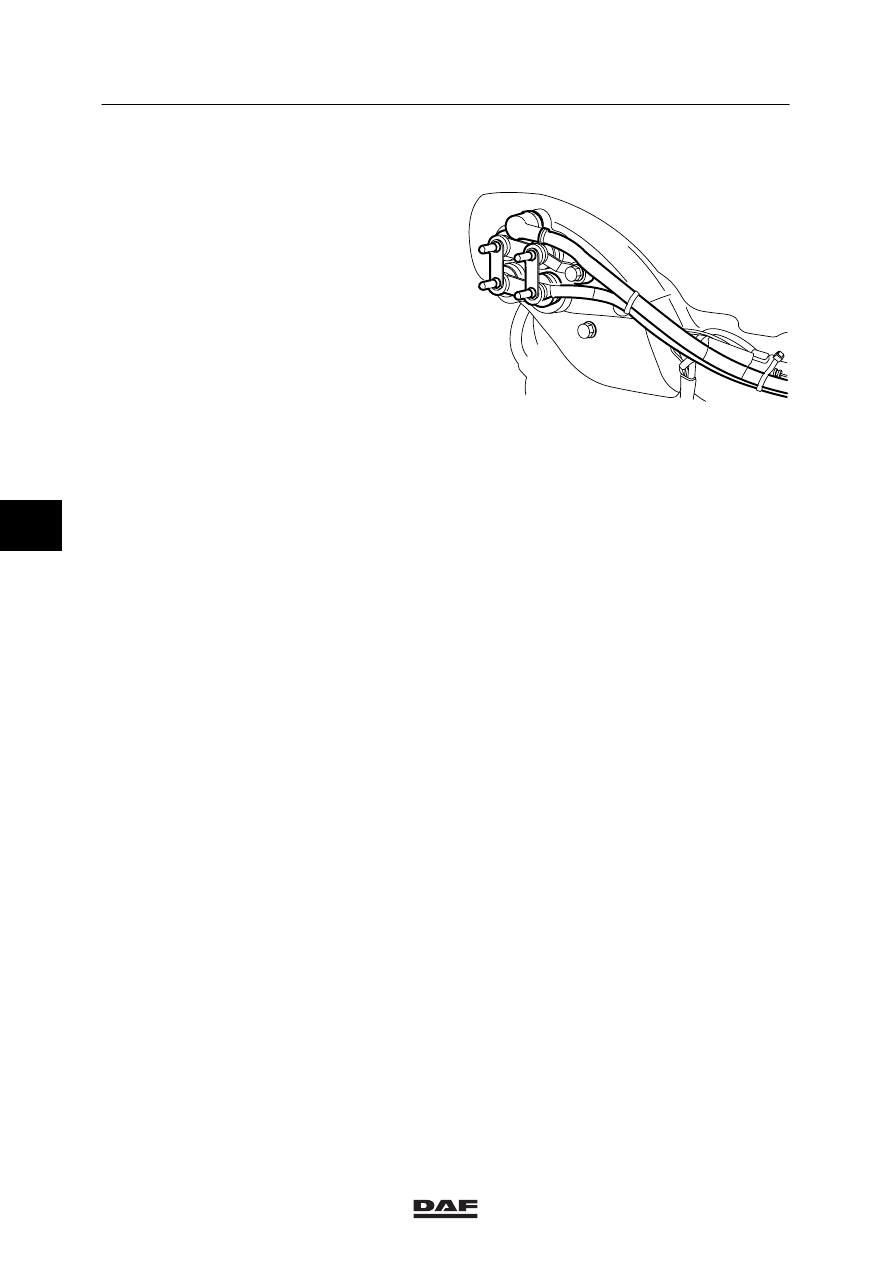

4.6 REMOVAL AND INSTALLATION OF GLOW FILAMENTS

Removing the glow filaments
1.

Disconnect the earth lead from the battery
pole.

2.

Remove the electric wiring and connection
strip from the glow filaments.

3.

Remove the glow filaments.

4.

Check the glow filaments for damage, see
chapter “Inspection and adjustment”.

Installing the glow filaments
1.

Tighten the glow filaments to the specified
tightening torque, see main group
“Technical data”.

2.

Connect the wiring and the connection strip.
Make sure that the insulators are installed in
the correct place.

3.

Clean the contact surface of the glow
filament earth cable to ensure that it is
properly earthed on the inlet manifold.

4.

Fit the earth lead to the battery pole.

M200949

5

ǹ 0008
