4.15 REMOVAL AND INSTALLATION, STARTER RING

Removing the starter ring
1.

Remove the flywheel.

2.

Remove the starter ring by tapping it off the
flywheel using a blunt chisel. If this is not
possible, cut it between two teeth, using a
sharp chisel.

Installing the starter ring
1.

Clean the flywheel and the starter ring.
Ensure that the contact areas are
degreased.

2.

Heat the new starter ring evenly in an oven,
see main group “Technical data”.

3.

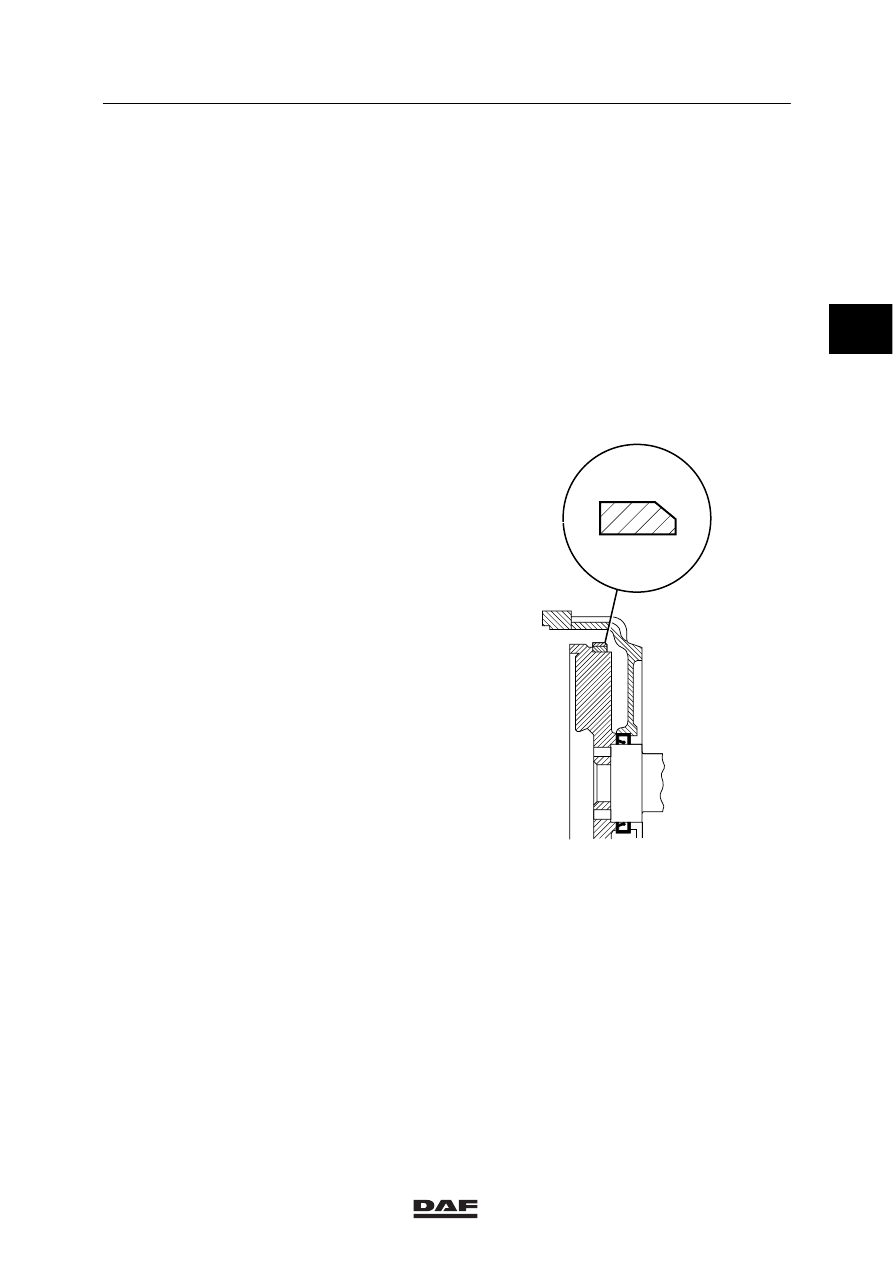

Tap the starter ring onto the flywheel so that
the bevelled sides of the teeth point towards
the starting motor. Ensure a good contact
between starter ring and flywheel, all round.

4.

Install the flywheel.

M2 00 035

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-24

4.16 REMOVAL AND INSTALLATION, FLYWHEEL HOUSING SEALING RING

Removing the flywheel housing sealing ring

Note:
Each new oil sealing ring is supplied with a
plastic mounting ring, which can only be used
once.

1.

Remove the flywheel.

2.

Drill two small holes into the sealing ring
and pull, using the special tools
(DAF no. 0484899 and DAF no. 0694928),
the sealing ring from the flywheel housing.

Installing the flywheel housing sealing ring
1.

Thoroughly clean sealing ring recess and
check for damage. Even the slightest
damage can cause a leak.

2.

Clean the crankshaft flange.

Note:
If a filler ring was fitted in the oil sealing ring
recess, re-install this filler ring.

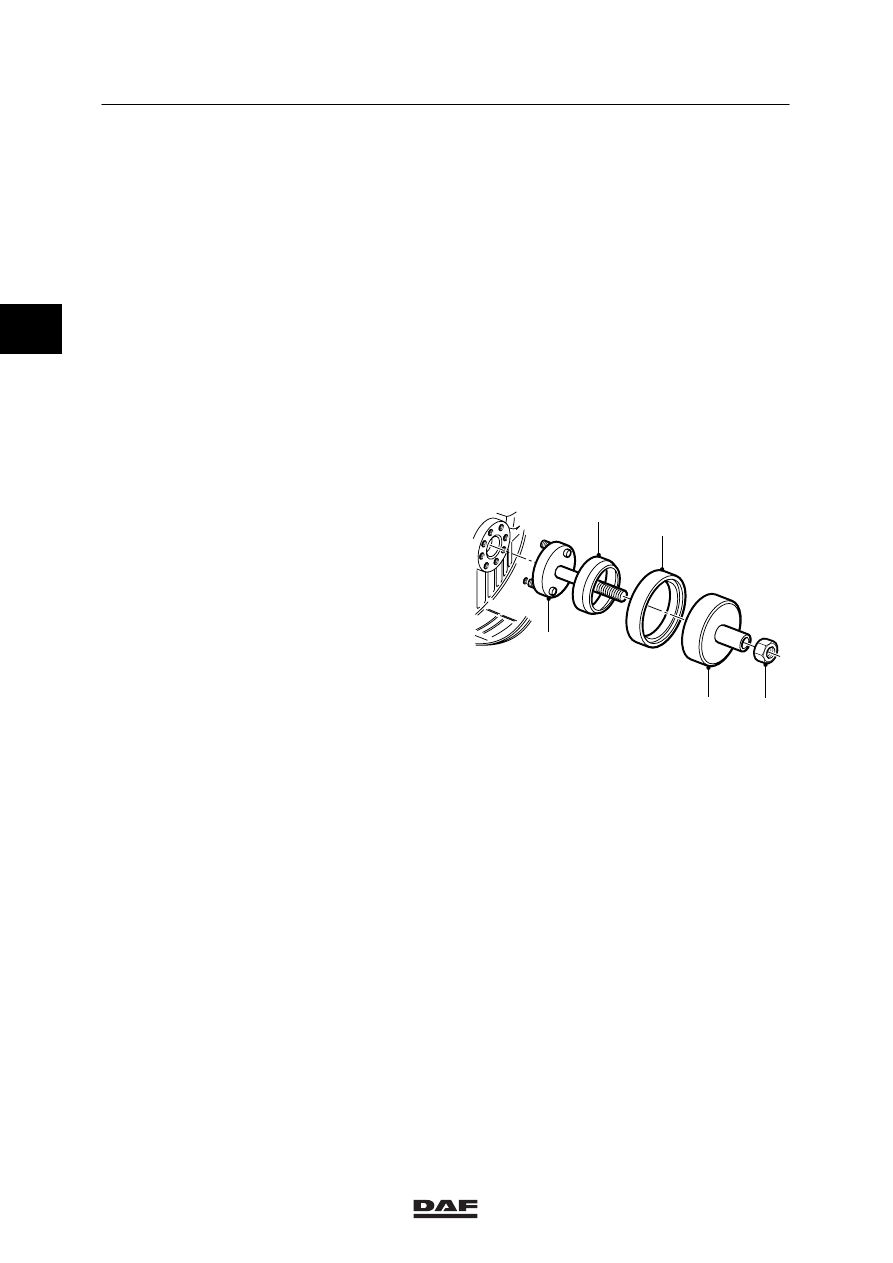

3.

Install the base plate (A) of special tool
(DAF no. 0535598) on the crankshaft
flange.

4.

Then place the new dry oil sealing ring (the
felt ring may not become greasy) over the
supplied plastic mounting ring (1).

5.

Install the supplied plastic mounting ring (1)
and the oil sealing ring on the crankshaft
flange.

6.

Place the thrust washer (B) over the spindle
and gradually tighten the nut (C) until you
feel a clear resistance.

7.

Disassemble the thrust washer (B) and
remove the plastic mounting ring (1).

8.

Place the thrust washer (B) over the spindle
and gradually tighten the nut (C) until the
sealing ring is properly positioned.

9.

Remove the special tool.

10. Install the flywheel.

1

2

A

B

C

M2 00 036

2

ǹ 0008

2

Removal and installation

XF ENGINE

4-25

4.17 REMOVAL AND INSTALLATION, FLYWHEEL HOUSING

Removing the flywheel housing
1.

Remove the flywheel.

2.

Disconnect the earth cable from the
flywheel housing.

3.

Remove the starting motor.

4.

Properly suspend the engine in the hoist.

5.

Remove the two oil sump fixing bolts on the
flywheel housing.

6.

Slacken the other oil sump fixing bolts until
the oil sump is free from the flywheel
housing.

7.

Remove the central engine mount fixing
bolts at the back of the engine.

8.

Remove the fixing bolts from the flywheel
housing.

9.

Remove the flywheel housing.

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-26

Installing the flywheel housing
1.

Remove the oil sealing ring from the
flywheel housing, by carefully tapping or
forcing it from the housing.

2.

Remove any traces of old gaskets from the
contact areas.

3.

Check the sealing faces for damage.

4.

Check the flywheel housing for cracks.

5.

Apply a locking compound to the sealing
face of the cylinder block, see main group
“Technical data”. Apply the locking
compound with a roller or brush, across the
entire sealing face.

6.

Install the flywheel housing and tighten the
fixing bolts to the specified tightening
torque, see main group “Technical data”.

7.

Install the central engine mount fixing bolts
at the back of the engine. Tighten the fixing
bolts to the specified torque. See main
group “Technical data”.

8.

Install the oil sealing ring.

9.

Install the flywheel.

10. Install the starting motor.

11. Clean the contact surface of the earth

cable, and connect it to the flywheel
housing.

12. Install the oil sump fixing bolts. Tighten all

fixing bolts to the specified torque, see main
group “Technical data”.
