DAF 95XF. Manual - part 49

2

Removal and installation

XF ENGINE

4-19

4.12 REMOVAL AND INSTALLATION, ALTERNATOR

Removing the alternator
1.

Remove both battery leads from the battery
poles.

2.

Remove the electrical connections from the
alternator.

3.

Slacken the fixing bolt (3) from the threaded
spindle which is attached to the cooling
water pump.

4.

Slacken the lock nut (5).

5.

Remove the upper fixing bolts (2) of the
alternator.

6.

Remove the lower fixing bolt (1) of the
alternator.

7.

Remove the alternator.

Installing the alternator
1.

Fit the alternator on its bracket.

2.

Fit the attachment bolt (1) of the alternator.

3.

Install the upper fixing bolts (2) of the
alternator.

4.

Install the V-belts and check the V-belt
tension, see the chapter
“Checking and adjusting”.

5.

Install the electrical connections of the
alternator.

6.

Reconnect both leads to the battery
terminals.

M200937

1

2

5

3

4

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-20

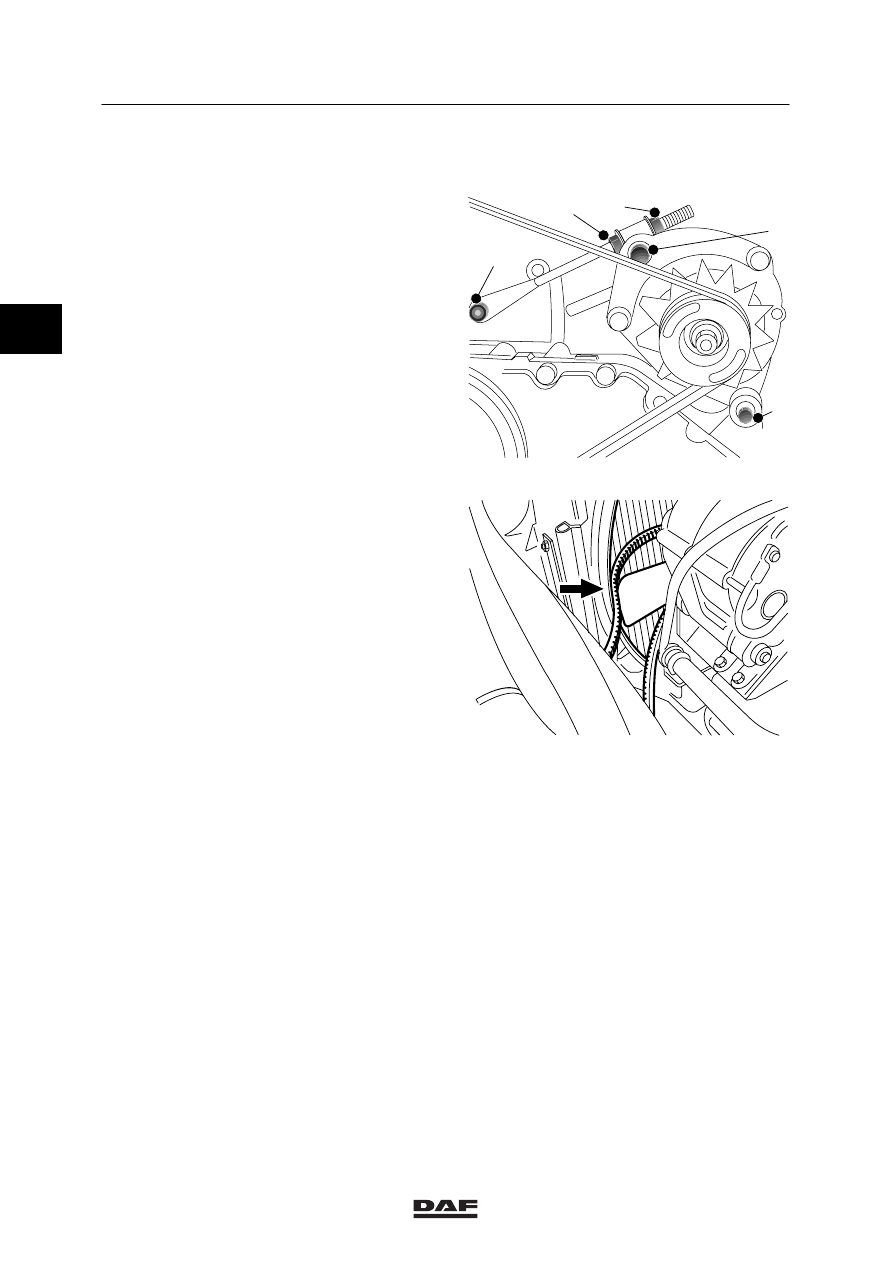

4.13 REMOVAL AND INSTALLATION, V-BELTS

Removal, water pump and alternator V-belt
1.

Slacken the attachment bolts (1) and (2) of
the alternator.

2.

Slacken the attachment bolt (3) from the
threaded spindle which is attached to the
water pump.

3.

Turn the lock nuts (4) and (5) on the
threaded spindle so that the alternator can
be tilted towards the engine block and the
V-belt can be removed from the pulley.

4.

Remove the V-belt through the opening at
the guide ring (see arrow in drawing). Hang
the V-belt over a fan blade. Rotate the fan
blade by blade, hanging the V-belt over
them. Repeat this for the entire fan, after
which the belt can be removed.

Note:
With versions where the fan ring is mounted
on the engine block, the fan or the fan ring
is to be disconnected prior to removal of the
V-belt, depending on the accessibility of the
attachment bolts.

Installation, water pump and alternator V-belt
1.

Inspect the pulleys for damage, rust and
grease deposits.

2.

Install the V-belt through the opening at the
guide ring (see arrow in drawing) and adjust
the V-belt tension, see the chapter
“Checking and adjusting”.

3.

Install the fan if it has been removed.

M200738

1

2

5

3

4

M200558

2

ǹ 0008

2

Removal and installation

XF ENGINE

4-21

Removal, compressor and air-conditioning
V-belt
1.

Slacken the upper attachment bolt (1) on
the compressor.

2.

Slacken the lower fixing bolt (2) on the
compressor.

3.

Slacken the fixing bolt from the threaded
spindle which is attached to the
cooling-water pump.

4.

Turn the lock nuts (3) on the threaded
spindle so that the alternator can be tilted
towards the engine block and the V-belt can
be removed from the pulley.

Installation, compressor and air-conditioning
V-belt
1.

Inspect the pulleys for damage, rust and
grease deposits.

2.

Install the compressor and air-conditioning
V-belt and adjust the V-belt tension, see the
chapter “Checking and adjusting”.

M2041

3

2

1

1

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-22

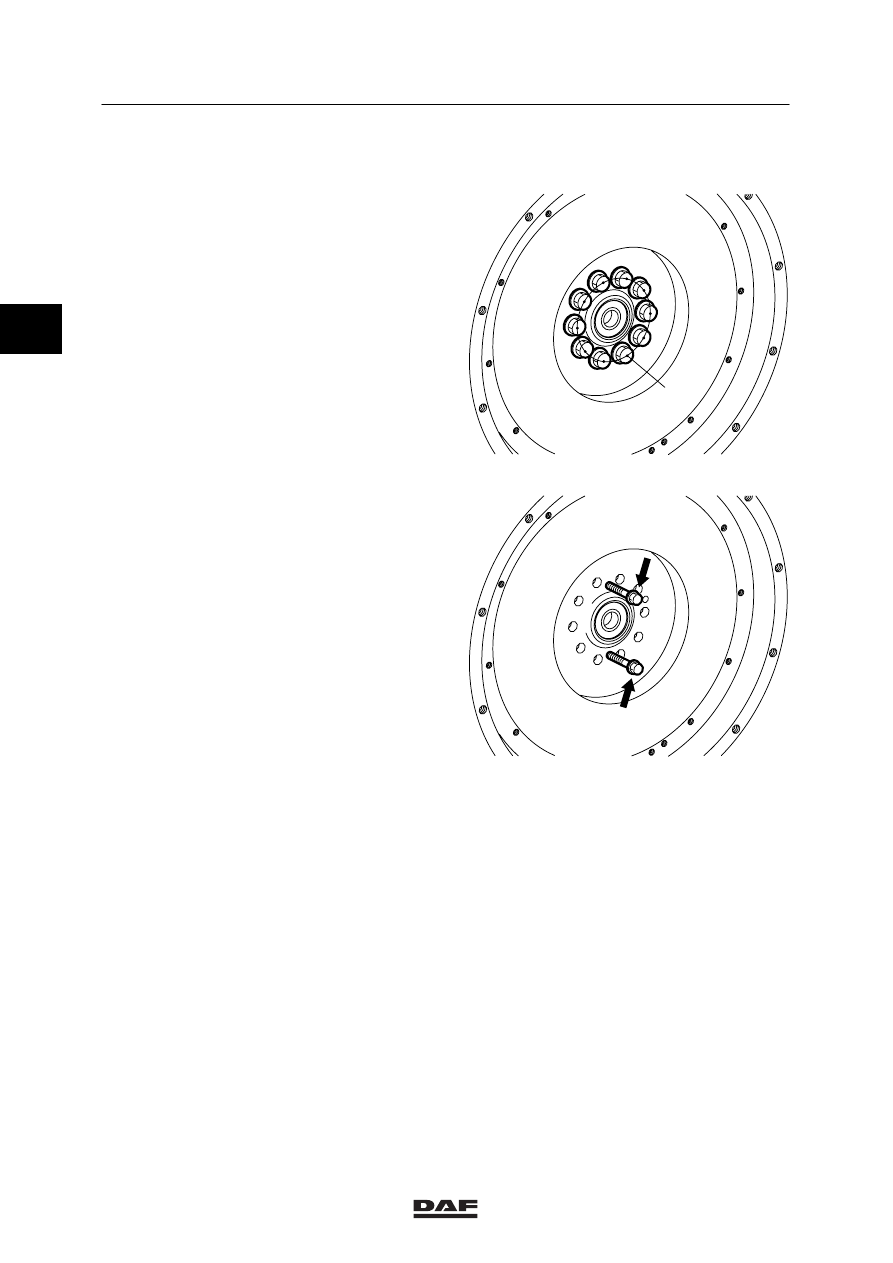

4.14 REMOVAL AND INSTALLATION, FLYWHEEL

Removing the flywheel
1.

Remove the gearbox.

2.

Remove the clutch release assembly and
the clutch plate.

3.

Remove the fixing bolts (1) from the
flywheel.

4.

Use two threaded bolts to remove the
flywheel from the dowel pin.

5.

Remove the flywheel.

Installing the flywheel
1.

Clean the flywheel housing.

2.

Clean the crankshaft flange, the dowel pin
and the fixing bolts. Remove the locking
compound from the threaded holes.

3.

Clean the back of the flywheel and install
the flywheel.

4.

Fit the fixing bolts. Tighten the fixing bolts to
the specified torque. See main group
“Technical data”.

5.

Install the clutch plate and the clutch
release assembly.

6.

Install the gearbox.

M200569

1

M200570

2

ǹ 0008
