Citroen DS4 (2017 год). Руководство - часть 63

08

284

В случае неисправности

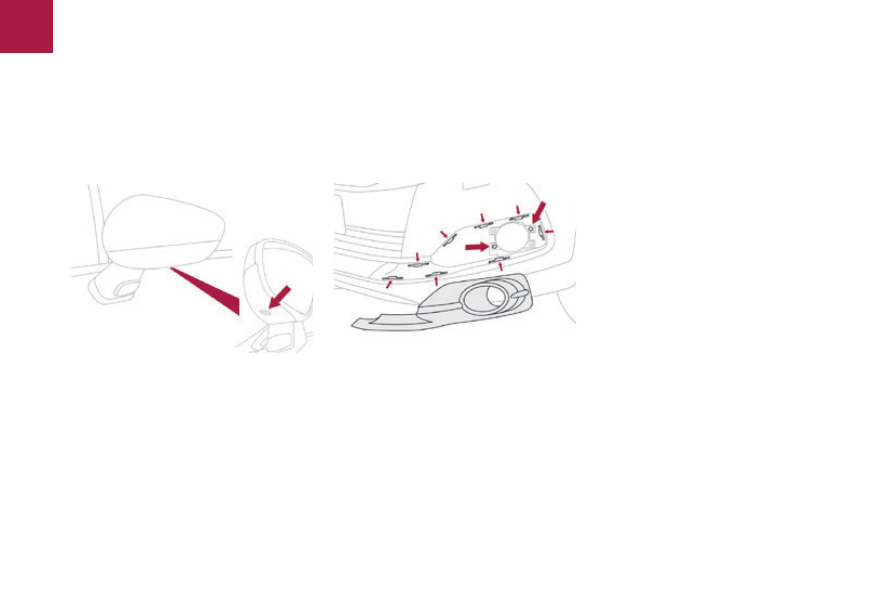

Замена боковых фонарей (LED-

светодиоды)

Замену фонарей, работающих на
светодиодах следует осуществлять
в сервисной сети CITROËN или в
специализированном техцентре.

F

  установите плоскую отвертку в

отверстие декоративной накладки.

F

  потяните на себя накладку, чтобы снять

ее с бампера.

F

  снимите два фиксирующих винта

модуля и извлеките его из гнезда.

F

  отсоедините электроразъем от патрона

лампы.

F

  поверните патрон на четверть оборота

и извлеките его.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.
для замены этих ламп можно обратиться
в сервисную сеть CITROËN или в
специализированный техцентр.

Замена ламп в противотуманных

фарах (на моделях с

галогенными фарами)

08

285

В случае неисправности

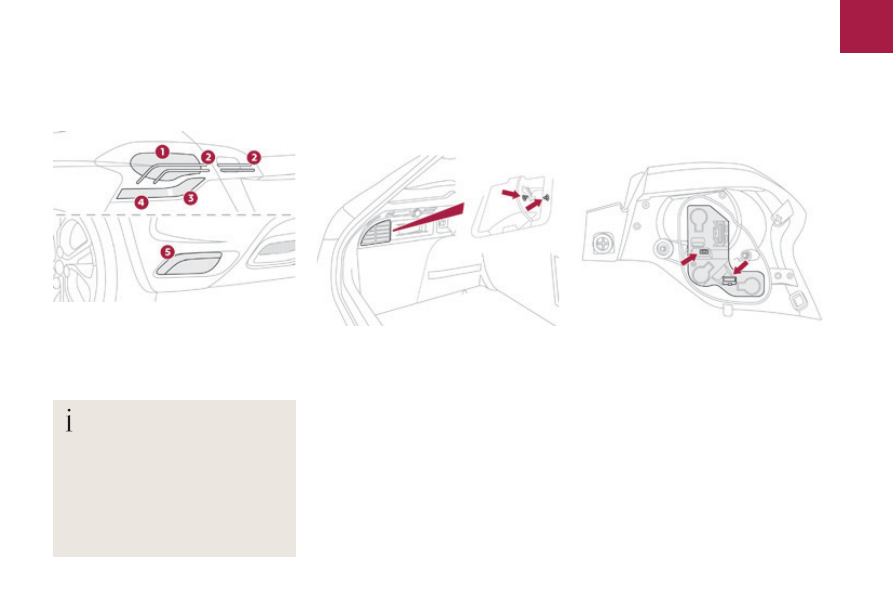

1.



Стоп-сигналы (P21/5W).

2.



Стояночные огни (LED-светодиоды)*.

3.



Указатели поворотов (PY21W желтого цвета).

4.



Фонари заднего хода (P21W).

5.



Противотуманные фонари (P21W).

Задние фонари

лампы с колбой из желтого стекла
следует заменять лампами с
одинаковыми техническими
параметрами и одинакового цвета
(например, в указателях поворотов).
Фонари на дверце багажника,
кроме светодиодной ленты, не
настоящие. они выполняют только
декоративную функцию.

доступ к этим трем лампам открывается снаружи:

F

  откройте багажник,

F

  снимите заглушку на соответствующей

боковой обшивке,

F

  ослабьте две гайки при помощи торцевого

ключа на 10, затем отверните их вручную,

F

  отсоедините от фонаря разъем

электрожгута,

F

  осторожно извлеките фонарь,

вытягивая его вдоль оси наружу,

F

  выньте пенопластовый уплотнитель,

F

  освободите два дополнительных

электрических разъема,

F

  освободите от обоих фиксаторов и

извлеките плату с лампами,

F

  поверните лампу на четверть оборота и замените ее.

установку фонаря производите в обратной

последовательности.

проследите за тем, чтобы фонарь точно стал на

свои направляющие, обеспечивающие соосность

его установки с продольной осью автомобиля.

Затяните гайки крепления усилием,

достаточным для обеспечения герметичности,

но не перетягивайте, чтобы не сломать фонарь.

* LED: светодиодные лампы.

Замена ламп стоп-сигналов, фонарей заднего хода, указателей поворотов

08

286

В случае неисправности

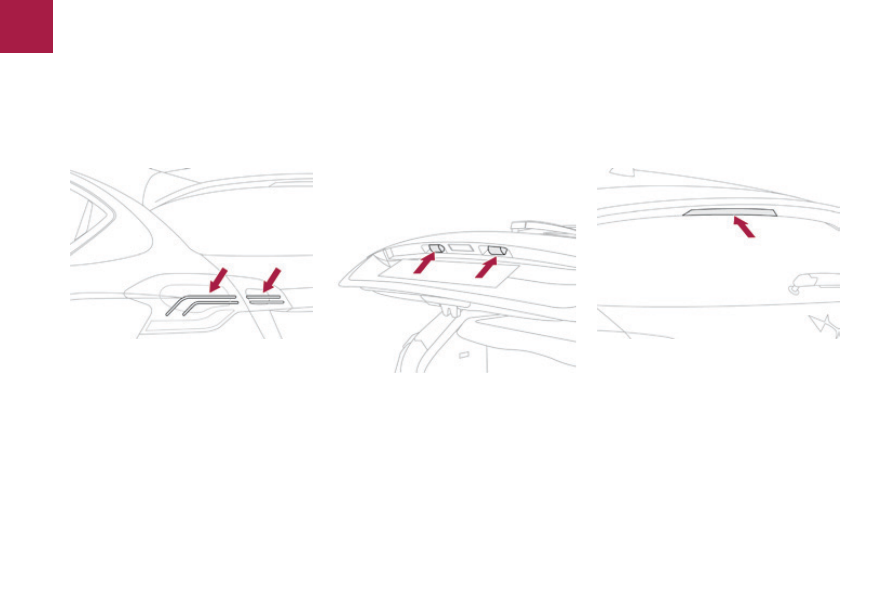

Замена светодиодной ленты /

габаритных фонарей

Замена фонарей подсветки

номерного знака (W5W)

для замены светодиодного фонаря
необходимо обратиться в сервисную сеть
CITROËN или в специализированный
техцентр.

Замену светодиодных ламп следует
осуществлять в сервисной сети CITROËN
или в специализированном техцентре.

F

  вставьте тонкую отвертку в прорезь

рассеивателя.

F

  протолкните его наружу.

F

  снимите рассеиватель.

F

  Замените перегоревшую лампу.

при установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы.

Замена третьего фонаря стоп-

сигнала (на LED-светодиодах)

для удобства работы приподнимите крышку
багажника.

08

287

В случае неисправности

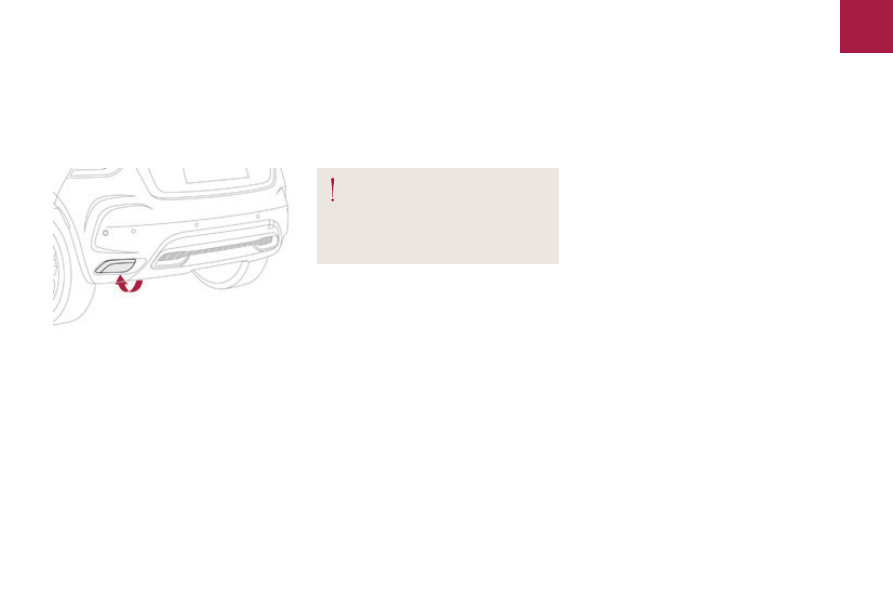

доступ к этим лампам осуществляется
через задний бампер:
F

  проведите рукой под бампером,

F

  нащупайте патрон лампы, поверните

его на четверть оборота и потяните,

F

  поверните лампу на четверть оборота и

извлеките ее.

для установки лампы, проделайте все
действия в обратном порядке.

Не дотрагивайтесь до глушителя; вы
рискуете получить ожог, если будете
производить замену лампы сразу
после выключения зажигания.

Замена противотуманных

фонарей
