Citroen DS4 (2017 год). Руководство - часть 62

08

280

В случае неисправности

следите за правильной установкой
байонетного цоколя ламп H1, H7...,
так как это влияет на качество
освещения.

1.



Дневные ходовые огни / стояночные

огни (LED).

2.



Адаптивные фары ближнего /

дальнего света (D1S).

3.



Указатели поворотов (LED).

4.



Адаптивные противотуманные фары
(LED).

1.



Указатели поворотов (Н21, белая колба).

2.



Фары ближнего света (H7).

3.



Фары дальнего света (H1).

4.



Дневные ходовые / стояночные огни

(P21/5W XL).

5.



Противотуманные адаптивные фары

(H11).

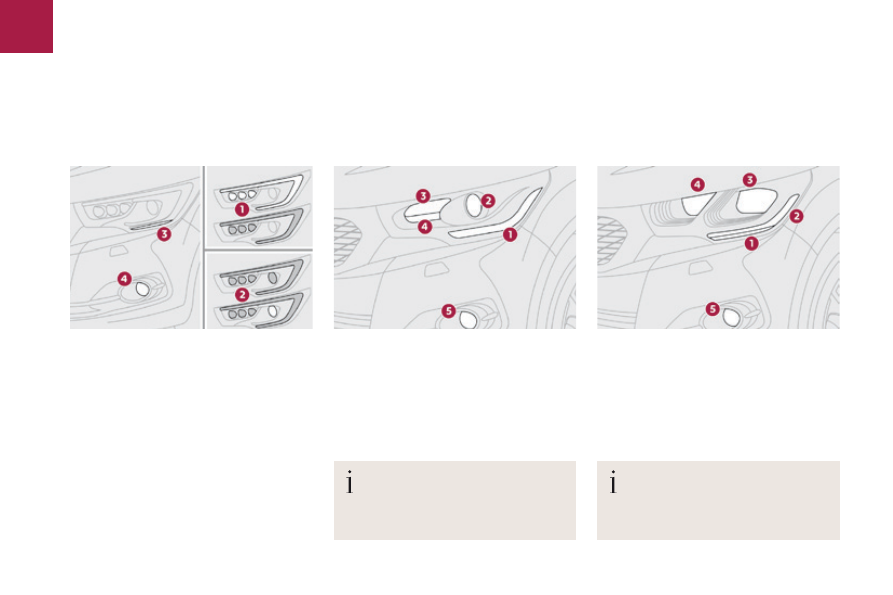

передние световые приборы

1.



Указатели поворотов (LED-светодиоды).

2.



Дневные ходовые огни / стояночные

огни (LED-светодиоды).

3.



Фары ближнего света (H7).

4.



Фары дальнего света (H7).

5.



Противотуманные адаптивные фары (H11).

следите за правильной установкой
байонетного цоколя ламп H1, H7...
так как это влияет на качество
освещения.

* LED: светодиоды.

На моделях с адаптивными

ксеноновыми лампами и "full LED"

На моделях с галогенными

фарами (тип 1)

На моделях с галогенными фарами и LED-

светодиодными элементами* ("тип-2")

08

281

В случае неисправности

Замена ламп в указателях

поворотов

лампы с колбами желтого цвета (используются
в фонарях указателей поворотов и боковых
повторителях) следует заменять лампами с
аналогичными техническими параметрами и
колбами того же цвета.

о неисправности одной из ламп на
соответствующей стороне сообщит
более частое мигание указателя
поворота (правого или левого).

Модель с галогенными (тип 2) и

ксеноновыми лампами

Замену светодиодного фонаря следует
осуществлять в сервисной сети CITROËN
или в специализированном техцентре.

F

  поверните на четверть оборота патрон

с лампой и извлеките ее.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

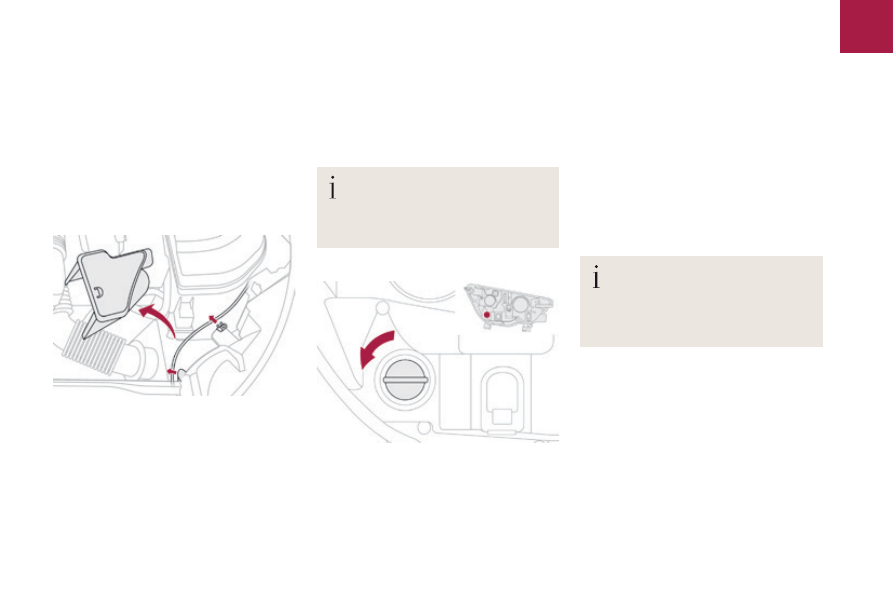

доступ к лампам

в зависимости от типа двигателя и только
с левой стороны следует предварительно
выполнить следующие операции для
доступа к защитным крышкам.

F

  освободить три крепления и снять

воздушный дефлектор.

F

  освободить трос привода капота из

двух креплений.

F

  сдвинуть трос вниз.

после замены соответствующей лампы
не забывать установить на место трос и
воздушный дефлектор.

Модель с галогенными лампами (тип 1)

08

282

В случае неисправности

F

  снимите защитный кожух, потянув

язычок фиксатора.

F

  отсоедините разъем.

F

  Разведите пружинные фиксаторы,

чтобы извлечь лампу.

F

  извлеките лампу и замените ее.

установка на место осуществляется в

обратной последовательности.

при обратной установке тщательно
закройте защитный кожух, чтобы
обеспечить герметичность
светового прибора.

F

  снимите защитный кожух, потянув

язычок фиксатора.

F

  отсоедините разъем.

F

  сожмите пружинные фиксаторы, чтобы

извлечь лампу.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

F

  снимите защитный кожух, потянув

язычок фиксатора.

F

  отсоедините разъем.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

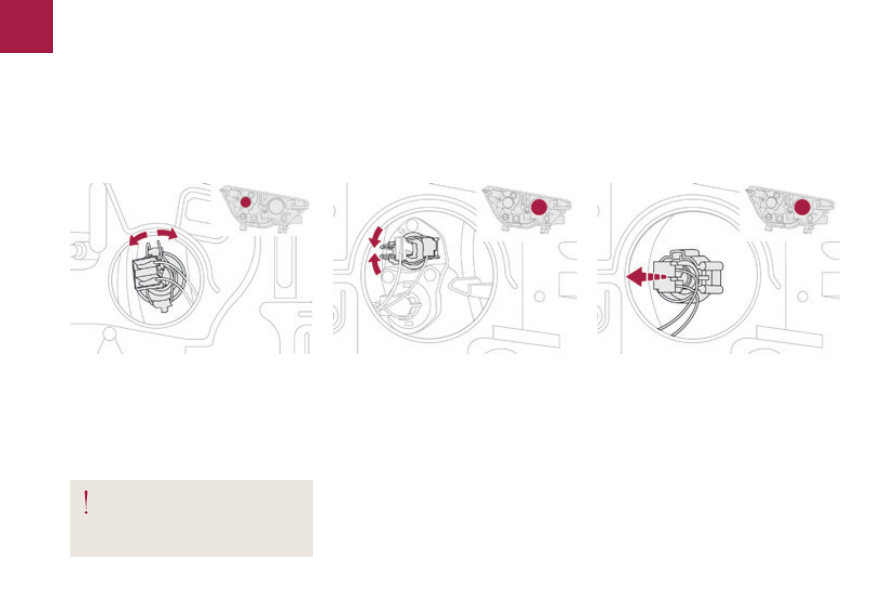

Замена ламп в фарах ближнего

света (на моделях с галогенными

фарами)

Замена ламп в фарах дальнего

света (на моделях с галогенными

фарами "тип-1")

Замена ламп в фарах дальнего

света (на моделях с галогенными

фарами "тип-2")

08

283

В случае неисправности

F

  снимите защитный кожух, потянув для

этого язычок фиксатора.

F

  отсоедините разъем.

F

  поверните на четверть оборота патрон

с лампой и извлеките ее.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

F

  подденьте повторитель плоской

отверткой, вставив ее посередине
между ним и основанием зеркала.

F

  действуя плоской отверткой как рычагом,

извлеките повторитель в сборе.

F

  отсоедините от повторителя разъем

электропроводки.

установка на место осуществляется в
обратной последовательности.
повторитель можно приобрести в
торгово-сервисной сети CITROËN или в
специализированном техцентре.

Замену светодиодного фонаря следует
осуществлять в сервисной сети CITROËN
или в специализированном техцентре.

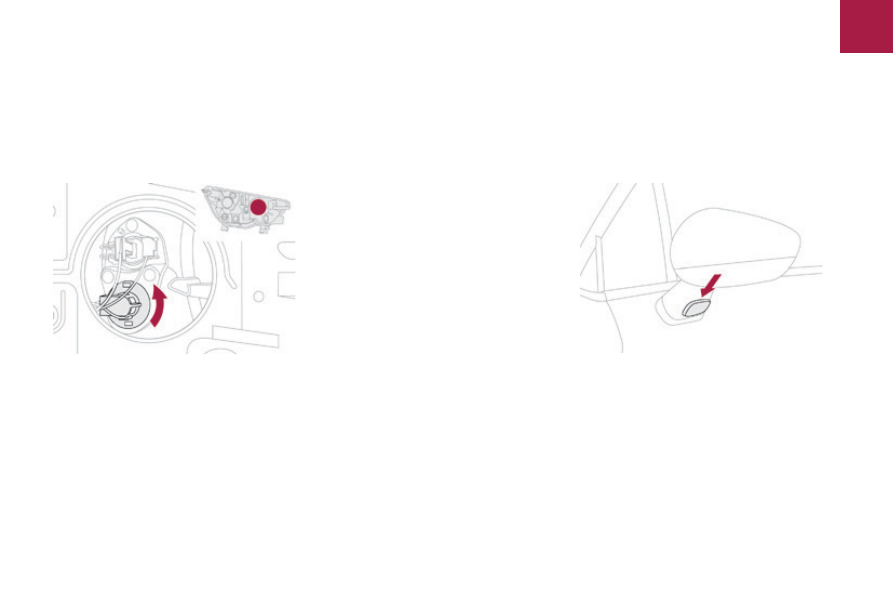

Замена ламп дневных ходовых /

стояночных огней (на моделях с

галогенными фарами "тип 1")

Замена ламп дневных ходовых / стояночных

огней (на моделях с галогенными фарами

"тип 2" или с ксеноновыми)

Замена бокового повторителя указателя

поворота в сборе с лампой
