162

В случае неисправности

Указатели поворота

О неисправности одной из ламп

указателей поворота свидетельствует

учащенное мигание соответствующего

индикатора на панели приборов

(левого или правого).

Лампы с колбами желтого цвета

(используются в фонарях указателей

поворотов и боковых повторителях)

следует заменять лампами с аналогичными

техническими параметрами и колбами того

же цвета.

При установке на место тщательно закройте

защитную крышку, чтобы обеспечить

герметичность светового прибора.

F

  Поверните держатель лампы на 1/4

оборота против часовой стрелки.

F

  Вытяните держатель лампы.

F

  Снимите лампу и замените ее.

Сборка осуществляется в обратной
последовательности.

Фары дальнего света

F

  Снимите защитный кожух, потянув для

этого за язычок.

F

  Открепите опорный блок модуля.

F

  Снимите разъем лампы.

F

  Снимите лампу и замените ее.

При повторной сборке установите блок

обратно в корпус и защелкните.

Не забудьте установить защитный кожух на

место язычком вверх.

8

163

В случае неисправности

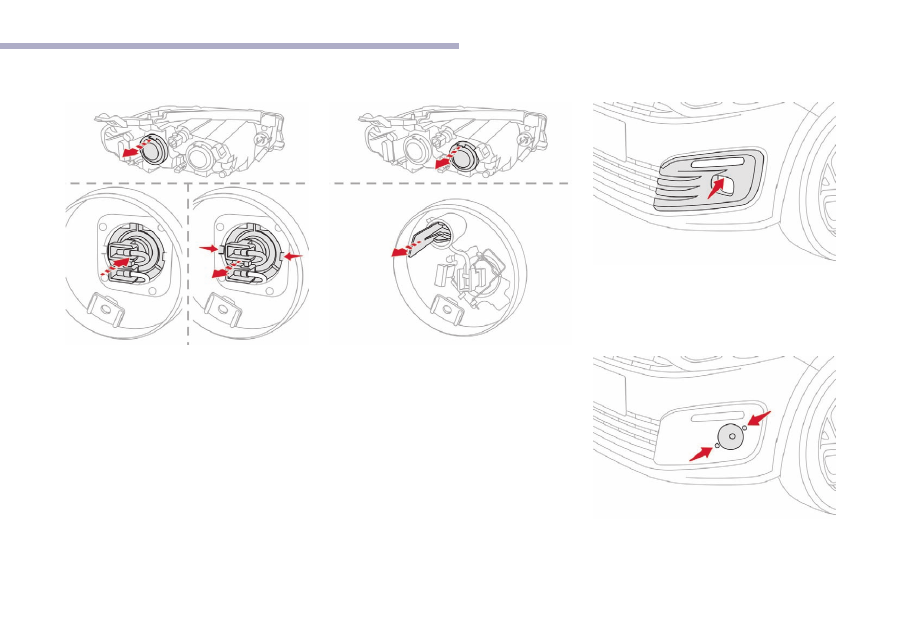

Фары ближнего света

F

  Снимите защитный кожух, потянув за

язычок.

F

  Прижмите весь модуль относительно

опоры, чтобы открепить одну из лапок.

F

  После открепления первой лапки,

высвободите вторую лапку.

F

  Снимите разъем лампы.

F

  Снимите лампу и замените ее.

При повторной сборке установите блок
в корпус и прижмите его вплоть до
защелкивания двух лапок.

Не забудьте установить защитный кожух на
место язычком вверх.

Стояночные огни

F

  Снимите защитный кожух, потянув для

этого за язычок.

F

  Снимите разъем лампы.

F

  Снимите лампу и замените ее.

Сборка осуществляется в обратной
последовательности.

Не забудьте установить защитный кожух на
место язычком вверх.

Противотуманные световые приборы

F

  Вставьте плоскую отвертку между

фонарем и корпусом.

F

  Действуя отверткой как рычагом,

потяните корпус, чтобы снять его.

F

  Выверните два винта крепления

модуля.

F

  Извлеките модуль из гнезда.

164

В случае неисправности

F

  Нажмите на фиксатор и отсоедините

разъем.

F

  Поверните держатель лампы на 1/4

оборота против часовой стрелки.

F

  Извлеките держатель лампы.

F

  Снимите лампу и замените ее.

Сборка осуществляется в обратной

последовательности.

В случае затруднений с заменой

ламп Вы можете обратиться в

сервисную сеть

CITROËN

 или в

специализированный техцентр.

Боковые повторители

указателей поворота

F

  Подденьте повторитель отверткой,

вставив ее посередине между ним и

основанием на кузове.

F

  Действуя отверткой как рычагом,

извлеките повторитель в сборе.

F

  Отсоедините от повторителя разъем

электропроводки.

F

  Замените модуль.

Сборка осуществляется в обратной

последовательности.

Для приобретения модуля обратитесь

в торгово-сервисную сеть

CITROËN

 или

в специализированный техцентр.

8

165

В случае неисправности

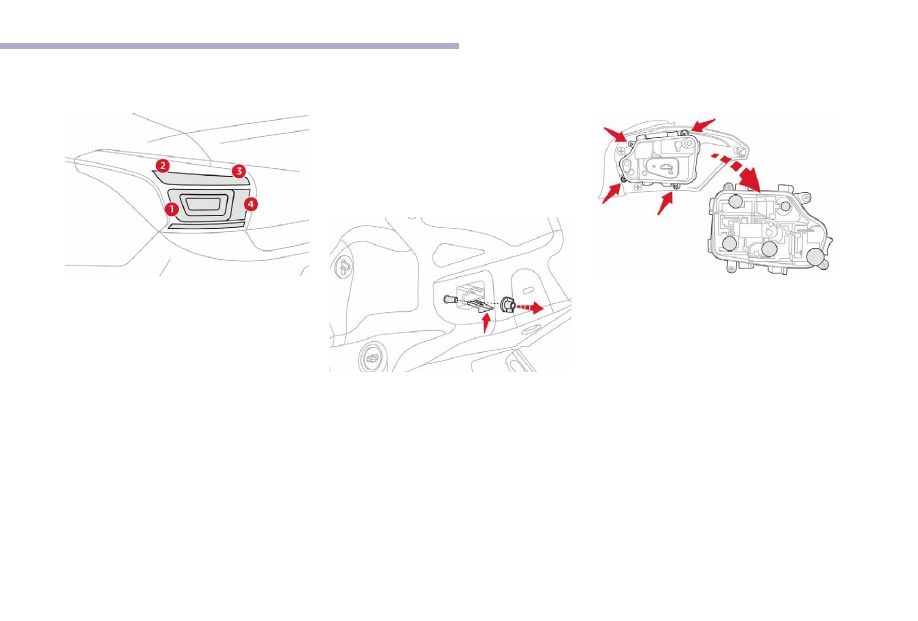

Задние фонари

1 Стоп-сигналы/габаритные огни

(P21/5W).

2 Указатели поворота (PY21W).
3 Фонари заднего хода (W16W).
4 Противотуманный фонарь (P21/5W).

Доступ к этим лампам открывается изнутри

багажника:
F

  Откройте багажник.

F

  Снимите заглушку на соответствующей

боковой обшивке.

F

  Отключите от фонаря разъем

электрического жгута.

F

  Отверните и уберите гайку.

F

  Снаружи аккуратно, по прямой

извлеките фонарь в сборе из своего

гнезда.

F

  Выверните четыре винта и снимите

держатель лампы.

F

  Поверните неисправную лампу на

четверть оборота и замените ее.

Установка на место осуществляется в

обратной последовательности.
Проследите за тем, чтобы фонарь в

сборе точно стал на свои направляющие,

обеспечивающие соосность его установки с

продольной осью автомобиля.
Затяните гайки крепления без чрезмерного

усилия, чтобы обеспечить герметичность и

не сломать фонарь.
