154

В случае неисправности

Запасное колесо

Порядок действий при замене проколотого колеса запасным с использованием штатного комплекта бортовых инструментов.

Доступ к инструментам

Комплект инструментов расположен под
полом багажного отделения.
Чтобы достать его:
F

  откройте багажник,

F

  приподнимите и уберите пол,

F

  достаньте ящик с инструментами.

Перечень инструментов

Эти инструменты предназначены только

для вашего автомобиля, а их набор

зависит от комплектации автомобиля. Не

используйте их ни для каких иных целей,

кроме описанных ниже.
1 Баллонный ключ.

Служит для снятия колпака и

отворачивания болтов крепления колеса.

2 Домкрат с встроенной рукояткой.

Используется для подъема автомобиля.

3 Съемник колпачков с болтов колес.

Предназначен для снятия колпачков с

болтов на легкосплавных колесах.

4 Буксирная проушина.

Для получения дополнительной

информации о

буксировке автомобиля

обратитесь соответствующей рубрике.

Домкрат следует использовать только

для замены поврежденного колеса.

Домкрат не требует технического обслуживания.

Домкрат отвечает требованиям европейского

регламента, определенного в Директиве 2006/42/EC

Машины, механизмы и машинное оборудование.

8

155

В случае неисправности

Доступ к запасному колесу

Запасное колесо находится в багажном
отделении под полом.
В зависимости от силового агрегата,
запасное колесо может быть стандартным
или неполноразмерным типа "галета"
(BlueHDi 100).

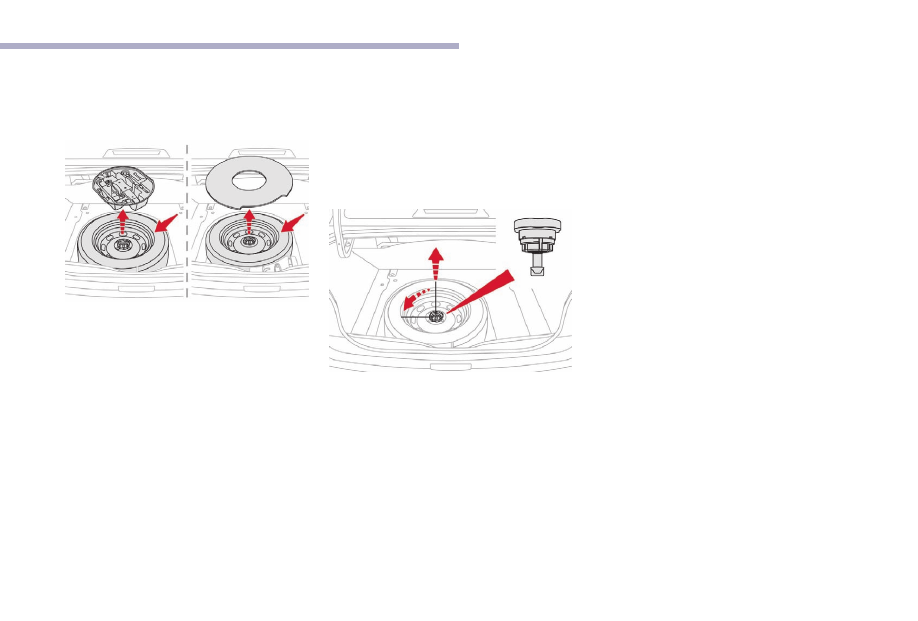

Извлечение колеса

F

  Открепите ящик с инструментами (на

стандартном запасном колесе).

F

  Отверните расположенную по центру

гайку.

F

  Выньте фиксатор колеса (гайка и болт).

F

  Приподнимите запасное колесо с

задней стороны.

F

  Выньте колесо из багажника.

156

В случае неисправности

F

  Закрепите ящик с инструментами (на

стандартном запасном колесе).

Если колесо отсутствует, крепежное
устройство (гайку и болт) невозможно
установить на место.

Укладка колеса на место

F

  Уложите колесо в нишу багажного

отделения.

F

  Ослабьте на несколько оборотов гайку

на болте.

F

  Установите элементы крепления (болт

и гайку) в центре колеса.

F

  Чтобы надежно закрепить колесо,

заверните полностью центральную
гайку, пока не послышатся щелчки.

8

157

В случае неисправности

Демонтаж колеса

Парковка автомобиля

Припаркуйте автомобиль в месте, в

котором он не препятствует дорожному

движению: площадка должна быть

ровной, устойчивой и не скользкой.

Включите стояночный тормоз,

выключите зажигание и включите

первую передачу*, чтобы

заблокировать колеса.

Убедитесь, что на панели приборов горит

контрольная лампа стояночного тормоза.

Пассажиры должны покинуть автомобиль

и отойти в безопасное место.

Убедитесь, что домкрат упирается

точно в предусмотренную для

поднятия автомобиля опорную точку.

С неправильно установленного

домкрата автомобиль может свалиться.

Категорически запрещается

находиться под автомобилем,

опирающемся только на домкрат;

пользуйтесь подставками.

Не используйте другой домкрат,

отличающийся от поставленного

заводом-изготовителем автомобиля.

*   Положение

R для секвентальной

коробки передач; положение

P для

автоматической коробки передач.

Колесо с колпаком ступицы

Перед тем как снять колесо, снимите

с него колпак ступицы, поддев его

баллонным ключом возле воздушного

вентиля.

После установки колеса на место

установите на него колпак ступицы,

совместив его метку с воздушным

вентилем, а затем придавив его
ладонью по всей окружности.

Последовательность операций

F

  Используя приспособление

3, снимите

декоративные колпачки с колесных

болтов (легкосплавные колеса).

F

  Ослабьте болты при помощи

баллонного ключа

1.
