8

В случае неисправности

229

Замена предохранителя

два блока предохранителей находятся под панелью управления и в моторном отсеке.

Замена предохранителя

перед заменой перегоревшего

предохранителя необходимо:

-  выяснить и устранить причину

неисправности,

-  выключить все потребители

электроэнергии,

-  обеспечить неподвижность автомобиля

и выключить зажигание,

-  определить неисправный

предохранитель по таблицам и схемам,

приведенным на нижеследующих
страницах.

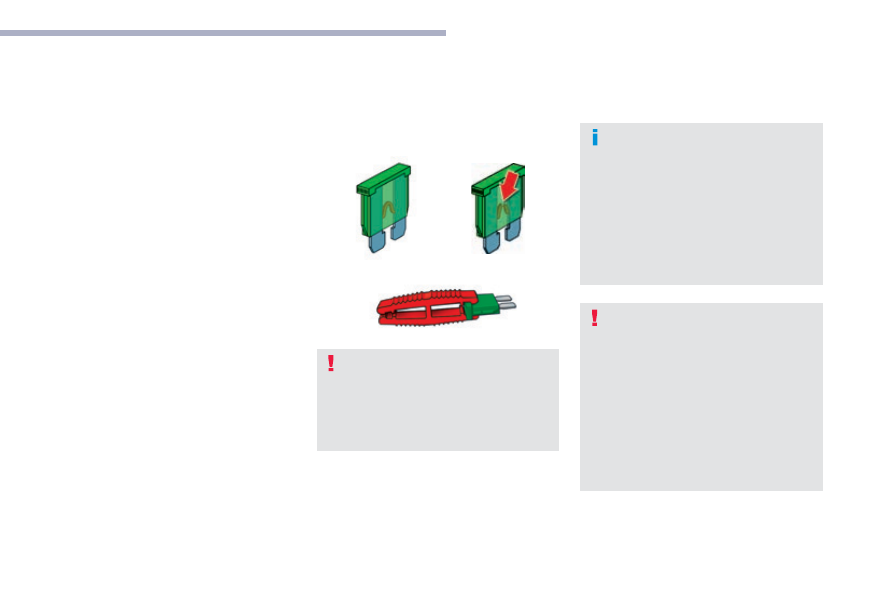

Исправный предохранитель

Неисправный предохранитель

Пинцет

Если новый предохранитель перегорит
вскоре после замены, проверьте исправность
бортового электрооборудования в сервисной
сети CITROËN или в специализированном
техцентре.

при замене предохранителя необходимо:

-  пользоваться пинцетом, расположенным

возле блоков предохранителей

и служащим для извлечения

предохранителя и проверки его нити,

-  перегоревший предохранитель

заменять только новым того

же номинала (того же цвета);

предохранитель, рассчитанный на

другой ток, может вызвать сбои в

работе системы (или возгорание).

Замена предохранителя, отсутствующего в
приведенных ниже таблицах, может повлечь
серьезную неисправность автомобиля.
обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.

компания CITROËN не несет
ответственности за расходы по
восстановлению автомобиля и
устранению на нем неисправностей,
связанных с монтажом дополнительного
оборудования, не поставленного и не
рекомендованного компанией CITROËN
и установленного не по ее инструкциям -
в особенности это относится к
дополнительному электрооборудованию,
потребляющему в сумме ток более 10 ма.

Установка электрических

потребителей

Бортовая электрическая сеть автомобиля рассчитана
на работу как со штатным электрооборудованием, так
и с дополнительными устройствами.
перед установкой на автомобиль дополнительных
электроприборов или электронных устройств,
проконсультируйтесь в сервисной сети CITROËN или
в специализированном техцентре.

В случае неисправности

230

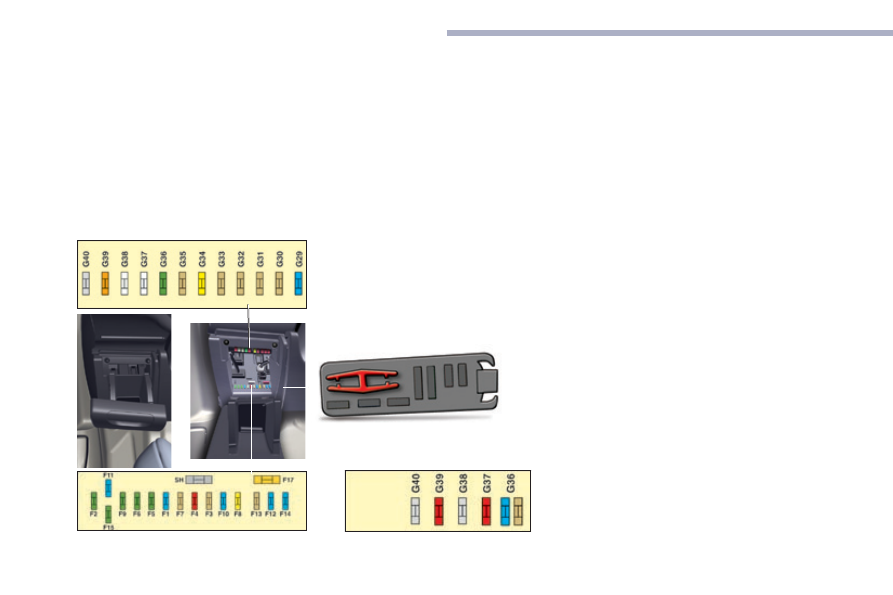

Предохранители под панелью управления

Доступ к предохранителям

F

  откройте полностью вещевой ящик и с усилием

потяните его в горизонтальном направлении.

F

  снимите обивку, резко потянув за

нижнюю часть.

Блок предохранителей C

Блок предохранителей A

пинцет

Πри обратной установке вещевого ящика
соблюдайте меры предосторожности:
-  удерживая ящик в горизонтальном

положении, установите сначала его
нижнюю часть, убедившись, что нижние
пазы находятся точно напротив осей,

-  резко подайте его вперед,
-  закройте ящик и убедитесь, что

расположенные сзади пружины
проходят по верхней части.

Блок предохранителей B

8

В случае неисправности

231

Блок предохранителей A

Блок предохранителей В

Предохранитель №

Номинальный ток

Защищаемая цепь

G29

-

Hе используется

G30

5 A

обогрев зеркал заднего вида

G31

5 A

датчик осадков и освещенности

G32

5 A

индикаторы не пристегнутых ремней безопасности

G33

5 A

самозатемняющиеся зеркала заднего вида

G34

20 A

Шторка потолочного люка (на седане)

G35

5 A

подсветка двери пассажира - привод зеркала заднего вида пассажира

G36

30 A

крышка багажника с электроприводом (на универсале)

G37

20 A

Πодогрев передних сидений

G38

30 A

электропривод сиденья водителя

G39

30 A

электропривод сиденья пассажира - усилитель Hi-Fi

G40

3 A

Πитание коммутационного блока прицепа

Предохранитель № Номинальный ток

Защищаемая цепь

G36

15 A

автоматическая 6-ступенчатая коробка передач

G37

10 A

дневные ходовые огни - диагностический разъем

G38

3 A

CDS/ASR

G39

10 A

Γидравлическая подвеска

G40

3 A

контактор STOP

В случае неисправности

232

Блок предохранителей С

Предохранитель № Номинальный ток

Защищаемая цепь

F1

15 A

Задний стеклоочиститель (на универсале)

F2

30 A

Pеле блокировки и суперблокировки дверных замков

F3

5 A

Πодушки безопасности

F4

10 A

автоматическая коробка передач - коммутационный блок системы дополнительного подогрева (на дизельной версии) - самозатемняющиеся зеркала заднего вида

F5

30 A

передние электростеклоподъемники - потолочный люк - подсветка двери пассажира - привод зеркала заднего вида пассажира

F6

30 A

Задние электростеклоподъемники

F7

5 A

подсветка косметического зеркала - подсветка перчаточного ящика - плафоны салона - переносная лампа (на универсале)

F8

20 A

автомагнитола - Блок управления на рулевом колесе - дисплей - система контроля давления в шинах - процессор электропривода крышки багажника

F9

30 A

Πрикуриватель - Pозетка 12 в передняя

F10

15 A

сигнализация - Блок клавиш на рулевом колесе, переключатели световых приборов и стеклоочистителей

F11

15 A

цепь слабого тока замка зажигания

F12

15 A

электропривод сиденья водителя - комбинация приборов - индикаторы не пристегнутых ремней безопасности - панель управления кондиционером воздуха

F13

5 A

электронный блок системы управления двигателем - Реле выключения насоса гидравлической подвески -
питание процессора подушек безопасности

F14

15 A

датчик осадков и освещенности - парктроник системы помощи при парковке - электропривод сиденья пассажира - коммутационный блок прицепа -
процессор усилителя Hi-Fi - система громкой связи Hands Free - система предупреждения о непроизвольном пересечении линии дорожной разметки

F15

30 A

Pеле блокировки и суперблокировки дверных замков

F17

40 A

обогрев заднего стекла - обогрев наружных зеркал заднего вида

FSH

SHUNT

Шунт "SHUNT PARK"
