331

Технические характеристики

Массы автомобилей и буксируемых прицепов (дизельные модификации), кг

указанные величины РММа и буксируемых масс допустимы для условий вождения на высоте над уровнем моря до 1000 метров; далее указанную

массу буксируемого прицепа следует уменьшать на 10 % при подъеме на каждую последующую 1000 метров.

в случае буксировки прицепа никогда не превышайте скорость 100 км/ч (придерживайтесь действующих в вашей стране правил).

при высоких температурах окружающего воздуха некоторые эксплуатационные и рабочие характеристики автомобиля могут автоматически

снижаться, чтобы предохранить двигатель от перегрузки; при температуре за бортом выше 37 °C следует уменьшить массу буксируемого прицепа.

Дизельные двигатели

HDi 115

BlueHDi 100 S&S*

Коробка передач

BVM6 (Механич. 6 ступ.)

Коды вариантов исполнения

3D... 3E... 3A...

9HC8

9HC8/1

BHY...

6/1S - 6/2SM

Масса порожнего автомобиля

1290 - 1 310 - 1 312

1 298 - 1 318 - 1 320

1 296 - 1 318 - 1 320

снаряженная масса автомобиля (сМа)**

1 365 - 1 385 - 1 387

1 373 - 1 393 - 1 395

1 371 - 1 393 - 1 395

Макс. допустимая масса груженого
автомобиля (МдМГа)

1 940 - 2 110 - 2 150

1 950 - 2 120 - 2 175

Разрешенная максимальная масса автопоезда (РММа)
на уклоне 12%

3 340 - 3 350 - 3 350

2 740 - 2 910 - 2 950

3 150 - 3 120 - 3 175

Максимальная масса прицепа с тормозной системой (в пределах РММа)
на уклоне 10% или 12%

1 400 - 1240 - 1 200

800

1 200 - 1 000 - 1 000

Максимальная масса прицепа с тормозной системой***
(с перераспределением массы в пределах РММа)

1 600 - 1 540 - 1 500

800

1 400 - 1 300 - 1 300

Максимальная масса прицепа без тормозной системы

680 - 690 - 690

685 - 695 - 695

645 - 659 - 660

Рекомендуемая нагрузка на буксирное устройство

* параметры масс рассчитаны с учетом тягово-сцепного устройства.

** снаряженная масса автомобиля включает в себя массу порожнего автомобиля и массу водителя (75 кг).

*** Масса прицепа, оборудованного тормозной системой, может быть увеличена в пределах РММа на величину уменьшения МдМГа тягача;

при этом следует помнить, что буксировка прицепа облегченным тягачом может ухудшить курсовую устойчивость автомобиля на дороге.

332

Технические характеристики

Массы автомобилей и буксируемых прицепов (дизельные модификации), кг

* снаряженная масса автомобиля включает в себя массу порожнего автомобиля и массу водителя (75 кг).

** Масса прицепа, оборудованного тормозной системой, может быть увеличена в пределах РММа на величину уменьшения МдМГа тягача;

массу буксируемого прицепа следует уменьшать на 10 % при подъеме на каждую последующую 1000 метров.

Дизельные двигатели

BlueHDi 115/120 S&S

BlueHDi 135/150 S&S

Коробка передач

BVM6 (Механич.

6 ступ.)

EAT6 (автомат.

6 ступ.)

BVM6 (Механич.

6 ступ.)

EAT6 (автомат.

6 ступ.)

Коды вариантов исполнения

3D... 3E... 3A...

BHZ - BHX...

M/S - M/1S

BHZ - BHX...

T/1S - T/2S

AHX-AHR-AHV-

AHS...

M/S - M/1S

AHX...

T/S - T/1S

Масса порожнего автомобиля

1 320 - 1 345 - 1347

1 320 - 1 357 - 1 359

1 415 - 1 428 - 1 430

1 435 - 1 474 - 1 476

снаряженная масса автомобиля (сМа)*

1 395 - 1 420 - 1 422

1 395 - 1 432 - 1 434

1 490 - 1 503 - 1 505

1 510 - 1 549 - 1 551

Макс. допустимая масса груженого
автомобиля (МдМГа)

1 950 - 2 100 - 2 175

1 975 - 2 025 - 2 205

2 030 - 2 200 - 2 250

2 030 - 2 200 - 2 280

Разрешенная максимальная масса автопоезда (РММа)
на уклоне 12%

3 350 - 3 350 - 3 375

3 375 - 3 225 - 3 405

3 530 - 3 650 - 3 650

3 530 - 3 580 - 3 580

Максимальная масса прицепа с тормозной системой (в пределах РММа)
на уклоне 10% или 12%

1 400 - 1 250 - 1 200

1 400 - 1 200 - 1 200

1 500 - 1 450 - 1 400

1 500 - 1 380 - 1 300

Максимальная масса прицепа с тормозной системой**
(с перераспределением массы в пределах РММа)

1 600 - 1 550 - 1 500

1 600 - 1 500 - 1 500

1 700 - 1 750 - 1 700

1 700 - 1 680 - 1 600

Максимальная масса прицепа без тормозной системы

660 - 672 - 674

660 - 675 - 675

745 - 750 - 750

750

Рекомендуемая нагрузка на буксирное устройство

333

Технические характеристики

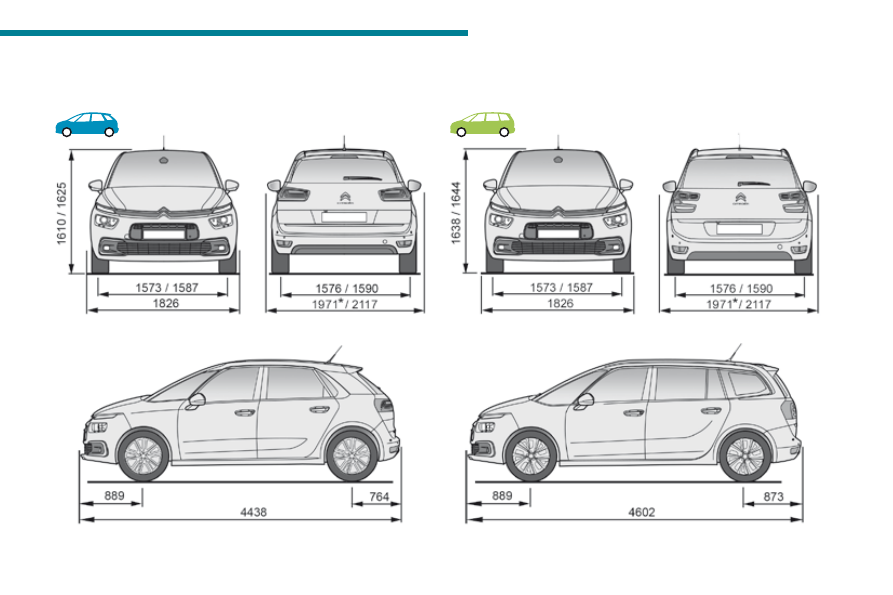

Габаритные размеры, мм

Габаритные размеры указаны для незагруженного автомобиля.

* со сложенными зеркалами.

334

Технические характеристики

идентификационные данные

Различные средства маркировки для идентификации и поиска автомобиля.

A. Идентификационный номер

автомобиля (V.I.N.) под капотом.

этот номер нанесен на кузов возле
арки переднего правого колеса.

давление воздуха следует
проверять на холодных шинах не
реже одного раза в месяц.

Недостаточное давление воздуха в
шинах ведет к повышенному расходу
топлива.

C. Табличка завода-изготовителя.

в табличке, наклеенной на среднюю стойку с левой
или с правой стороны кузова, содержится следующая
информация:
-  наименование завода-изготовителя,
-  номер сертификата соответствия Ес,
-  идентификационный номер автомобиля (V.I.N.),
-  максимальная допустимая масса груженого

автомобиля,

- максимальная допустимая масса автопоезда,
- максимальная разрешенная нагрузка на переднюю

ось,

- максимальная разрешенная нагрузка на заднюю ось.

D. Табличка с данными шин и

декоративного покрытия кузова.

эта табличка наклеена на среднюю
стойку кузова со стороны водителя и
содержит следующие данные:
- давление воздуха в шинах порожнего

и груженого автомобиля,

- размеры и параметры шин (в т.ч.

индекс нагрузки и символ скорости),

- давление воздуха в запасном колесе,
- артикул декоративного покрытия

кузова.

B. Идентификационный номер

автомобиля (V.I.N.) на нижней

поперечине рамы ветрового стекла.

этот номер содержится на наклеенной
табличке и просматривается через
ветровое стекло.

в заводской комплектации автомобиль
может оснащаться шинами с индексами
нарузки и скорости выше тех, что указаны
на этикетках, при этом параметры
давления воздуха в них не меняются.
