Citroen C4 Picasso (2017 год). Руководство - часть 28

119

3

Эргономика и комфорт

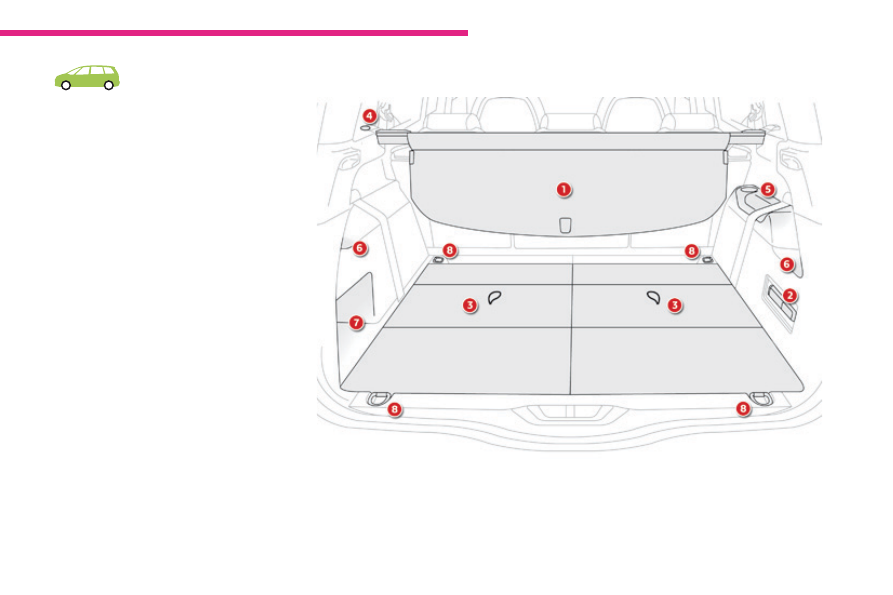

оборудование багажного отделения

1.  Шторка багажного отделения



(см. на след. странице)

2.  переносная лампа



(см. на след. странице)

3.  складной пол

4.  Розетка 12 в (мощность: не более 120 вт)

5.  подлокотник с подстаканником и

лотком для мелких предметов

6.  Место хранения снятой шторки

багажного отделения

7.  открытый вещевой лоток

8.  Нижние кольца для закрепления багажа

120

Эргономика и комфорт

Багажная полка

при 5-местном варианте расстановки
сидений, полка располагается за
сиденьями второго ряда, а сиденья
третьего ряда сложены.
при 7-местном варианте расстановки
сидений полка убирается за сиденья
третьего ряда.

F

  установите левый и правый края

намотчика полки в углубления

А,

подвижной частью вперед.

F

  Разверните полку до стоек багажника.

F

  вставьте направляющие элементы

полки в пазы на стойках B.

F

  выньте направляющие элементы полки

из пазов на стойках B.

F

  придерживайте полку во время ее

сворачивания.

F

  откройте фиксатор, нажав на одну

из ручек, расположенных по краям
держателя полки.

подвижная часть полки не мешает
пассажирам второго ряда при
установке сидений в положение
"комфорт".

Установка

Снятие

121

3

Эргономика и комфорт

Убирание за сиденья 3

го

 ряда

для установки сидений 3

го

 ряда и

размещения полки за ними, нужно
приподнять панели пола-"книжки", чтобы
добраться до фиксаторов сидений (красные
лямки).

F

  убедитесь, что сиденья 3

го

 ряда

сложены.

F

  сложите первые две панели-"книжки".

F

  положите полку в пространстве над

подлокотником, слегка наклонив
сначала один край, а затем - другой.

F

  протолкните полку до упора в выемки

в задней части багажника, повернув ее
обеими складными панелями книзу.

F

  Разложите сиденья третьего ряда.

складные панели пола можно уложить
вертикально или горизонтально.

122

Эргономика и комфорт

Переносной фонарь

Расположенный на стенке багажного отсека фонарь
служит для освещения багажного отделения и его же
можно использовать в качестве переносной лампы.

Фонарь работает на никель-металлгидридных
аккумуляторах NiMH.
продолжительность автономной работы фонаря
в режиме переносной лампы составляет около
45 минут, а заряжается он во время езды.

Пользование фонарем

F

  снимите его с кронштейна движением

вперед.

F

  выключатель расположен на тыльной

стороне фонаря.

F

  На тыльной стороне имеется складная

подставка, развернув которую фонарь
можно поставить или приподнять -
например, при замене колеса.

Установка фонаря на место

F

  уберите фонарь на место, вставив его

заднюю часть в кронштейн.



при этом он погаснет автоматически,
если вы не погасили его сами.

Если фонарь встанет с перекосом, его
аккумуляторы не будут заряжаться и он не
будет загораться при открытии багажника.

при замене аккумуляторов в фонаре
строго соблюдайте полярность.
Никогда не заменяйте аккумуляторы
батарейками.

Работа фонаря
