Citroen C4 Picasso (2017 год). Руководство - часть 27

115

3

Эргономика и комфорт

Мультимедиа для задних пассажиров

эта система позволяет задним пассажирам
подключить один-два внешних устройства
(переносной аудио или видеоплеер,
игровую приставку, DVD-плеер и т.п.).
аудиосигнал передается на две пары
беспроводных наушников по каналу
Bluetooth

®

, а видеоизображение передается

на два 7-дюймовых дисплея, встроенных в
подголовники.

Описание

система работает только при
включенном двигателе.

комплект содержит:
-  панель управления с разъемами,

расположенная на тыльной части
центральной консоли,

-  два 7-дюймовых дисплея, встроенные в

передние подголовники (с чехлами),

-  две пары беспроводных наушников

по каналу Bluetooth

®

, работающих на

заряжаемых аккумуляторах,

-  12-вольтовое зарядное устройство с

двумя выходами для одновременной
зарядки обеих пар наушников.

1.  выключатель

2.  вход видеосигнала AV1 (разъем RCA

желтого цвета)

3.  вход аудио- и стереосигнала A

(разъемы RCA красного и белого
цветов)

4.  вход видеосигнала AV2 (разъем RCA

желтого цвета)

5.  вход аудио- и стереосигнала B

(разъемы RCA красного и белого
цветов)

6.  выбор показа на левом экране

(AV1 или AV2)

7.  выбор показа на правом экране

(AV1 или AV2)

8.  индикаторы включения Bluetooth-

наушников (синего цвета)

116

Эргономика и комфорт

1.  выключатель экрана

2.  кнопки настройки видеоизображения

каждая пара наушников
снабжена выключателем,
индикатором подключения
(синего цвета) и переключателем
каналов (A или B).

F

  Запустите двигатель и подключите

переносное аудиоустройство к разъему RCA

(напр., AV1 слева).

F

  Нажмите на выключатель на панели

управления, при этом загорится контрольная

лампа и включатся сигнализаторы AV1.

F

  длительно нажмите на выключатель, при этом

начнет мигать синий светодиод.

F

  длительно нажмите на выключатель на

панели управления - синхронизация с

наушниками завершится, после того как синие

светодиоды наушников и системы продолжат

гореть, не мигая.

F

  проделайте такую же операцию для второй

пары наушников.

F

  Нажмите на выключатель экрана, если вы

подключили к системе источник видеосигнала.

F

  включите проигрывание с переносного

устройства.

Работа системы

к системе можно подключить и
третью пару наушников Bluetooth
(в поставку не входит).

Если сиденье переднего пассажира
приведено в положение "столик",
рекомендуется надеть на экран
защитный чехол.
такими чехлами можно также
прикрывать видеодисплеи.

F

  в любой момент можно сменить источник

видеосигнала (пользуясь кнопками 6
или 7 на панели управления: при этом
загорится индикатор выбранного
источника), а также аудиосигнала (при
помощи переключателя на наушниках).

117

3

Эргономика и комфорт

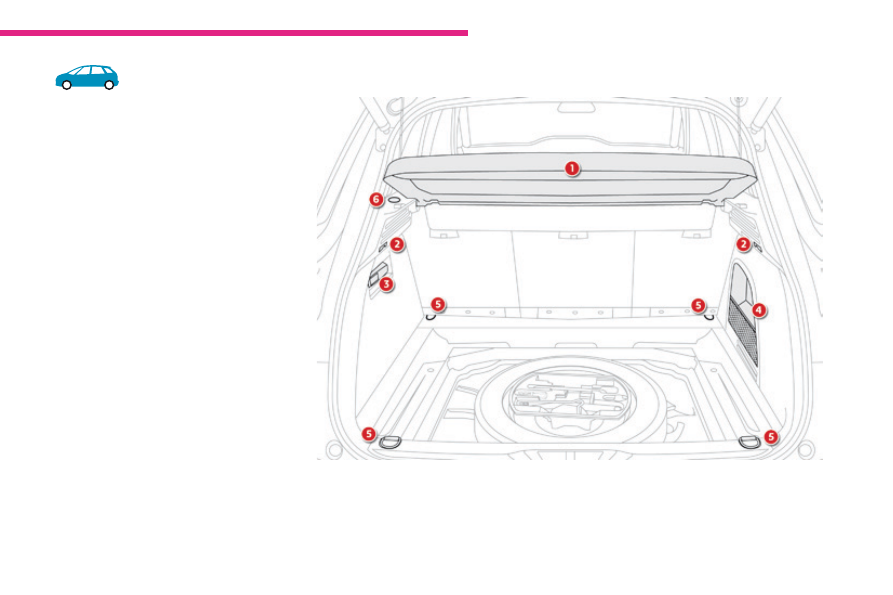

оборудование багажного отделения

1.  Задняя полка



(см. на след. странице)

2.  крючки



(см. на след. странице)

3.  переносная лампа



(см. на след. странице)

4.  сетка багажная

5.  кольца для закрепления багажа

6.  Розетка 12 в (макс. мощность: 120 вт)

118

Эргономика и комфорт

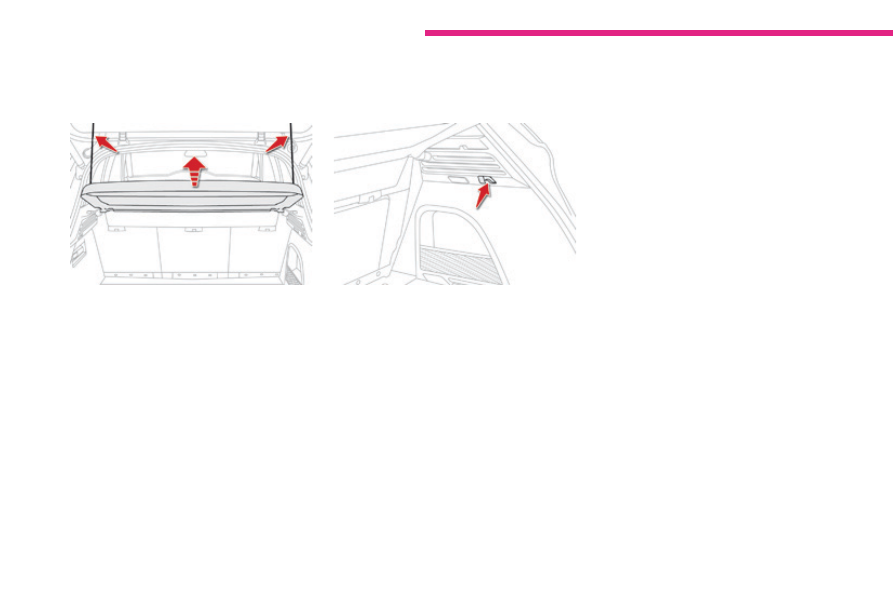

Чтобы снять полку:
F

  отцепите оба шнура,

F

  приподнимите полку и снимите ее.

Задняя полка

полку можно убрать:
-  либо поставив на ребро за передними

сиденьями,

-  либо уложив плашмя на пол багажника.

На крючки можно повесить пакеты с
провизией.

Крючки
