Citroen C4 Aircross (2017 год). Руководство - часть 49

207

8

В случае неисправности

*  электрические предохранители, рассчитанные на большой ток, обеспечивают

дополнительную защиту цепей электрооборудования. все работы с ними должны
производиться в сервисной сети CITROËN или в специализированном техцентре.

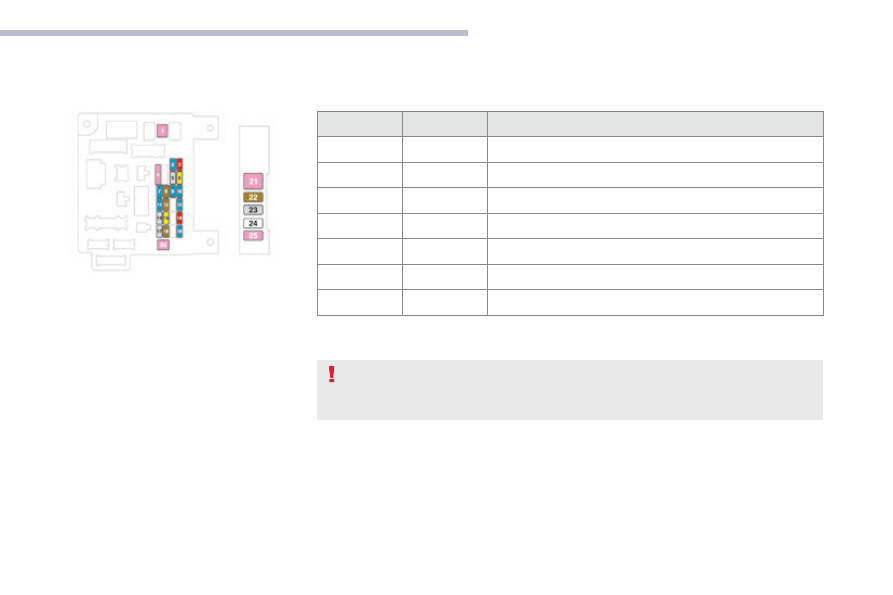

Предохранитель №

Номинальный ток

Защищаемая цепь

18

7,5 A

Фонари заднего хода.

19

15 A

Розетка для дополнительных электроприборов.

20*

30 A

панель управления электрическими стеклоподъемниками.

21*

30 A

обогрев заднего стекла.

22

7,5 A

обогрев наружных зеркал.

24

25 A

приводы сидений водителя и пассажира.

25

30 A

обогрев сидений.

208

В случае неисправности

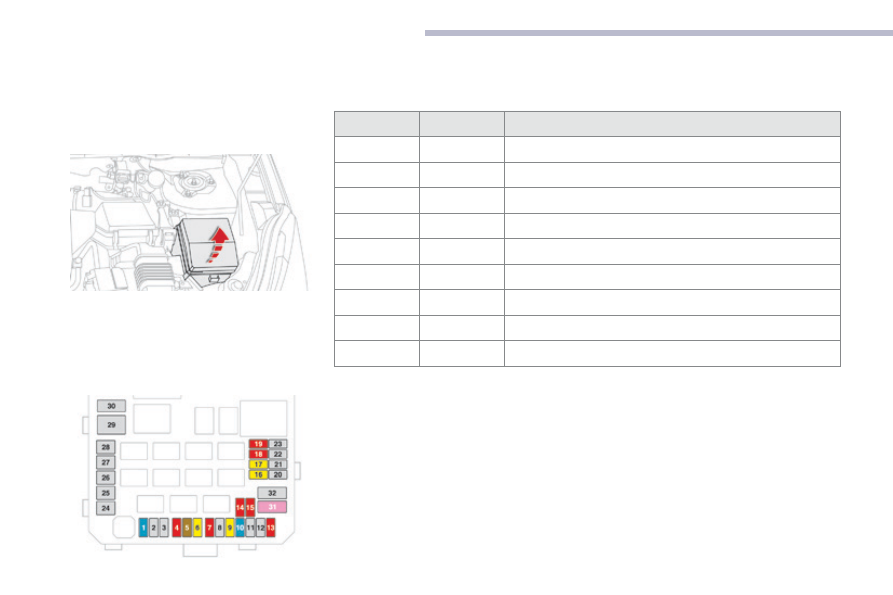

Блок предохранителей в

моторном отсеке

Доступ к предохранителям

F

  снимите крышку с фиксаторов и

уберите ее.

Предохранитель №

Номинальный ток

Защищаемая цепь

1

15 A

противотуманные фары.

4

10 A

Звуковой сигнал.

5

7,5 A

Генератор.

6

20 A

омыватель фар.

7

10 A

кондиционер воздуха.

9

20 A

охранная сигнализация.

10

15 A

обогрев стекла.

11

-

Не используется.

12

-

Не используется.

Блок предохранителей расположен в
моторном отсеке с левой стороны.

209

8

В случае неисправности

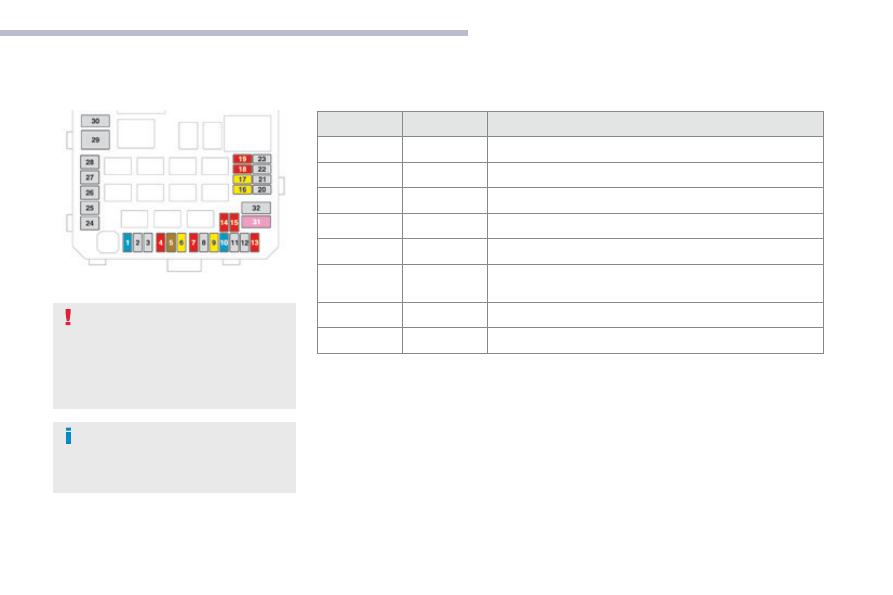

Предохранитель № Номинальный ток

Защищаемая цепь

13

10 A

дневные ходовые огни.

14

10 A

левая фара дальнего света.

15

10 A

правая фара дальнего света.

16

20 A

левая фара ближнего света (ксеноновая).

17

20 A

правая фара ближнего света (ксеноновая).

18

10 A

левая фара ближнего света (галогенная), ручной и
автоматический корректор фар.

19

10 A

правая фара ближнего света (галогенная).

31

30 A

усилитель аудиосистемы.

электрические предохранители, рассчитанные
на большой ток, обеспечивают дополнительную
защиту цепей электрооборудования. все
работы с ними должны производиться
в сервисной сети CITROËN или в
специализированный техцентр.

после завершения работы
плотно закройте крышку блока
предохранителей, чтобы обеспечить
его герметичность.

210

В случае неисправности

Запасные предохранители

Запасные предохранители расположены
под крышкой блока предохранителей в
моторном отсеке.

в комплекте запасных предохранителей не
содержится предохранителей следующих
номиналов: 7,5 A, 25 A и 30 A. в случае
выхода из строя такого предохранителя,
его следует заменить другим:
предохранитель

номиналом 7,5 A

замените

запасным предохранителем

на 10 A, предохранитель номиналом 25 A

замените

запасным предохранителем

на 20 A, а предохранитель, рассчитанный

на ток 30 А замените таким же, как в цепи

аудиосистемы (см. поз. № 31).

Предохранитель №

Номинальный ток

33

10 A

34

15 A

35

20 A
