203

8

В случае неисправности

1.



Третий стоп-сигнал (на светодиодах).

2.



Фонарь подсветки номерного знака

(W5W-5W).

3.



Противотуманный фонарь (W21W-21W).

4.  Фонарь заднего хода (W16W-16W).
5.



Указатели поворотов (WY21W-21W).

6.



Стояночные фонари / фонари

стоп-сигналов (W21-5W).

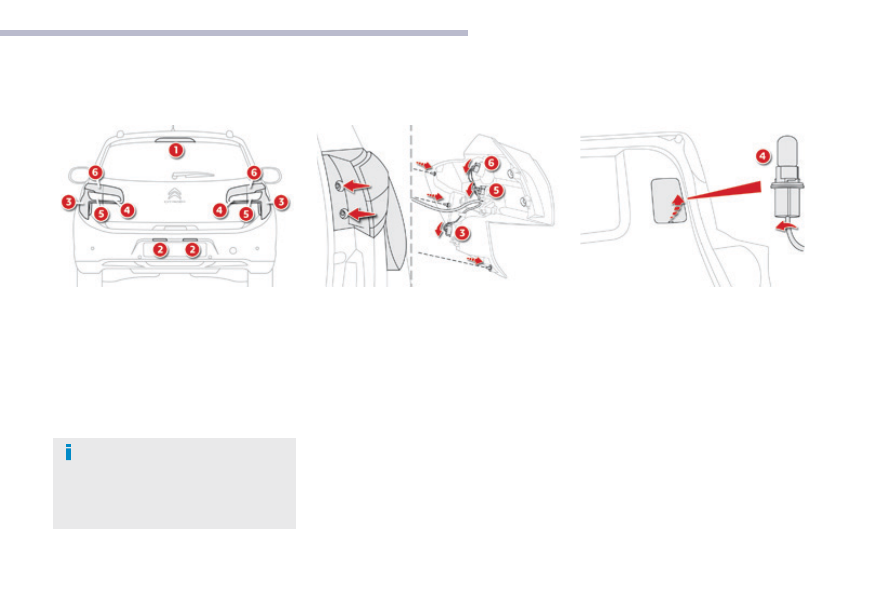

Задние световые приборы

лампы с колбами желтого цвета
(используются в фонарях указателей
поворотов) следует заменять лампами
с аналогичными техническими
параметрами и колбами того же цвета.

доступ к этим лампам открывается снаружи.
F

  откройте багажник.

F

  отверните оба винта крепления.

F

  освободите от фиксаторов и осторожно

извлеките фонарь, вытягивая его назад.

F

  поверните держатель лампы влево на

четверть оборота и выньте его.

F

  извлеките лампу и замените ее.

установку фонаря производите в обратной
последовательности.
проследите за тем, чтобы выступы
крепления фонаря точно совпали с
посадочными местами на кузове.

Замена ламп в фонарях стояночных

огней / стоп-сигналов (6), указателей

поворотов (5) и в противотуманном

фонаре (3)

F

  откройте багажник.

F

  вставьте отвертку в отверстие крышки

и, действуя как рычагом, снимите ее.

F

  поверните держатель лампы на

четверть оборота влево.

F

  выньте и замените лампу.

установку фонаря производите в обратной
последовательности.
для замены этих ламп вы также можете
обратиться в сервисную сеть CITROËN или
в специализированный техцентр.

Замена ламп в фонарях

заднего хода (4)

204

В случае неисправности

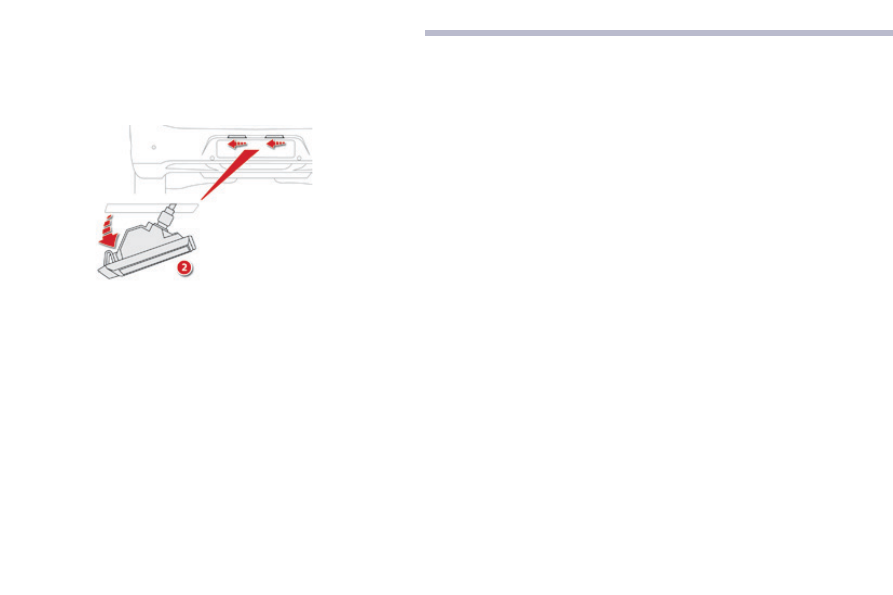

Замена фонарей подсветки

номерного знака (2)

F

  протолкните рассеиватель влево, а

затем вниз.

F

  поверните держатель лампы на четверть

оборота влево и извлеките его.

F

  выньте и замените перегоревшую

лампу.

при установке рассеивателя на место
проделайте эти операции в обратном
порядке и нажмите на него, чтобы он стал
на фиксаторы.

Третий фонарь стоп-сигнала

(LED-светодиоды) (1)

для замены световых приборов такого типа
обратитесь в сервисную сеть CITROËN или
в специализированный техцентр.

205

8

В случае неисправности

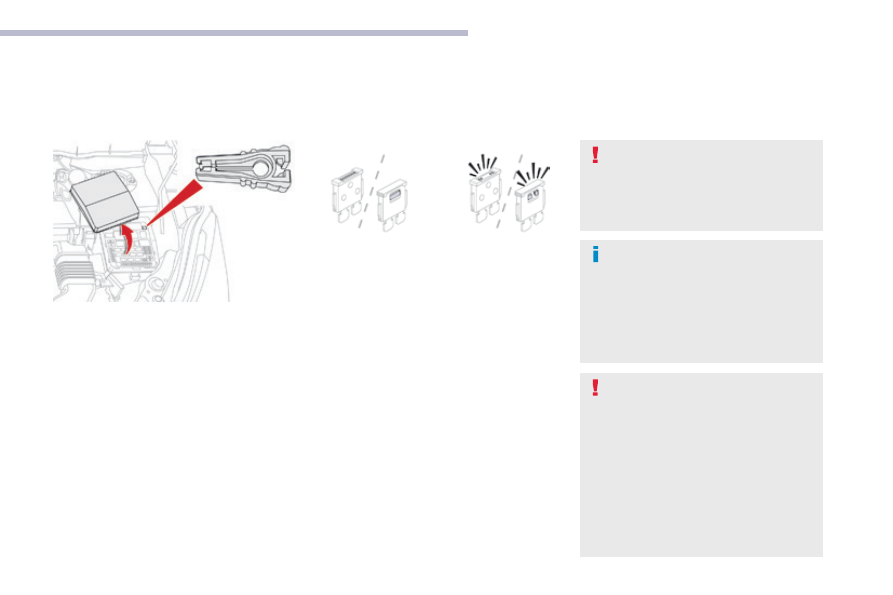

Замена электрического предохранителя

предохранители и пинцет для их
извлечения находятся в моторном отсеке
на блоке предохранителей.
для доступа к ним:
F

  откройте капот.



дополнительную информацию о

Капоте

см. в соответствующей рубрике.

F

  снимите с фиксаторов крышку и

уберите ее.

F

  достаньте пинцет.

F

  плотно закройте крышку блока

предохранителей, чтобы обеспечить
его герметичность.

Доступ к инструментам

перед заменой предохранителя необходимо
выяснить и устранить причину неисправности.
F

  убедитесь, что выключатель бортовой

электрической сети находится в
положении "

LOCK" или же автомобиль

находится в режиме "OFF".

F

  сгоревший предохранитель

определяется по состоянию его
плавкого элемента.

F

  для извлечения предохранителя пользуйтесь

предусмотренным для этого пинцетом.

F

  вышедший из строя предохранитель

следует заменять предохранителем
такого же номинала.

F

  сверьте соответствие параметров,

указанных на блоке предохранителей с
теми, что указаны на самом предохранителе
и в приведенной ниже таблице.

Замена предохранителя

Исправный

Сгоревший

компания CITROËN не несет
ответственности за неисправности
вашего автомобиля, вызванные
установкой дополнительного
электрооборудования,
не изготовленного или не
рекомендованного компанией CITROËN,
либо установленного с нарушением
ее инструкций. в особенности это
относится к электрооборудованию,
потребляющему ток более 10 ма.

система электрооборудования вашего

автомобиля рассчитана на работу как со

стандартным электрооборудованием, так и с

дополнительными устройствами.

прежде чем устанавливать на автомобиль

дополнительные электропотребители или

электронные устройства проконсультируйтесь

со специалистами сервисной сети CITROËN

или специализированного техцентра.

Замена предохранителя, отсутствующего в
приведенных ниже таблицах, может повлечь
серьезную неисправность автомобиля.
обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.

206

В случае неисправности

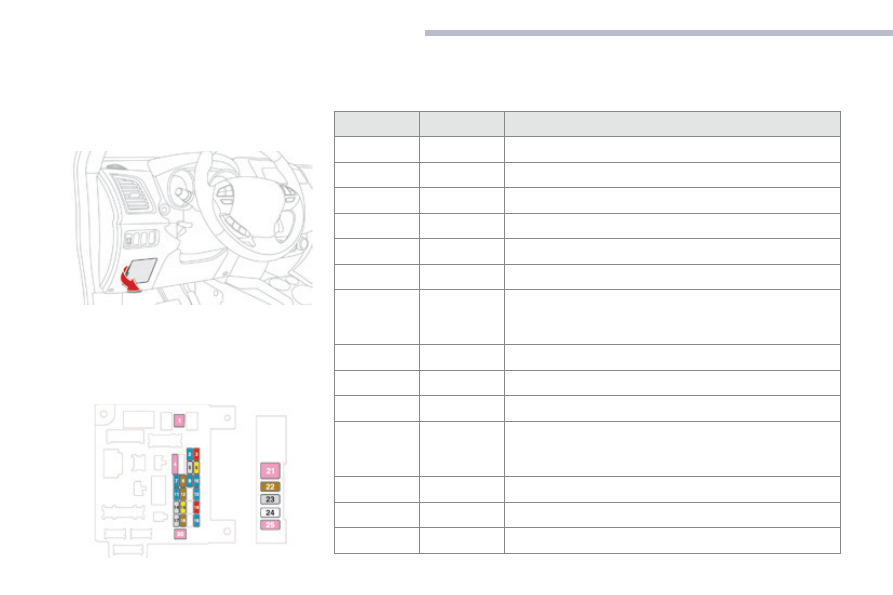

Блок электрических предохранителей

в приборной панели

Блок предохранителей расположен под
панелью приборов с левой стороны.

Доступ к предохранителям

F

  снимите крышку с фиксаторов и

уберите ее, потянув к себе.

Предохранитель № Номинальный ток

Защищаемая цепь

1

*

30 A

вентилятор салона.

2

15 A

Фонари стоп-сигнала, третий фонарь стоп-сигнала.

3

10 A

Задние противотуманные фонари.

4

30 A

очиститель ветрового стекла, омыватель.

6

20 A

центральный замок, наружные электроприводные зеркала.

7

15 A

автомагнитола, телематика, интерфейс USB, гарнитура "свободные руки".

8

7,5 A

ключ-пульт, эБу кондиционера воздуха, панель приборов,
электрические стеклоподъемники, датчики дождя и света, охранная
сигнализация, блок контрольных ламп, подрулевые переключатели.

9

15 A

освещение салона и панели приборов.

10

15 A

Фонари аварийной сигнализации.

11

15 A

очиститель заднего стекла.

12

7,5 A

панель приборов, многофункциональный дисплей,
парктроник, обогрев сидений, обогрев заднего стекла,
электрическая шторка люка, автоматический корректор фар.

13

15 A

прикуриватель, розетки для внешних приборов.

15

20 A

электрическая шторка люка.

16

10 A

Наружные зеркала, автомагнитола.
