Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 709

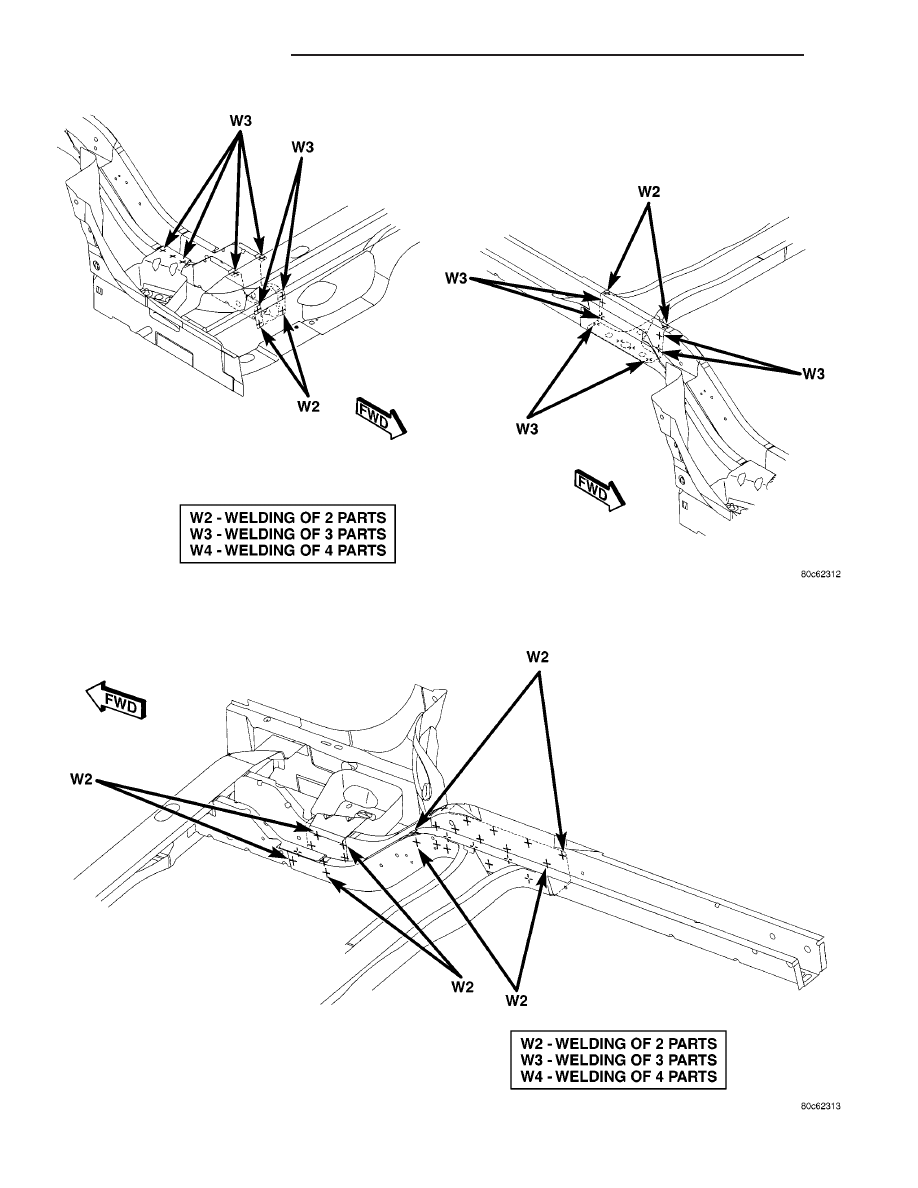

Fig. 133 REAR SEAT CROSSMEMBER REINFORCEMENT TO REAR FLOOR PAN FRONT CROSSMEMBER

Fig. 134 REAR RAIL EXTENSION BODY SIDE APERTURE BRACKET, REAR FLOOR PAN CROSSMEMBER TO

INNER BODY SIDE SILL EXTENSION

JR

BODY STRUCTURE

23 - 233

WELD LOCATIONS (Continued)

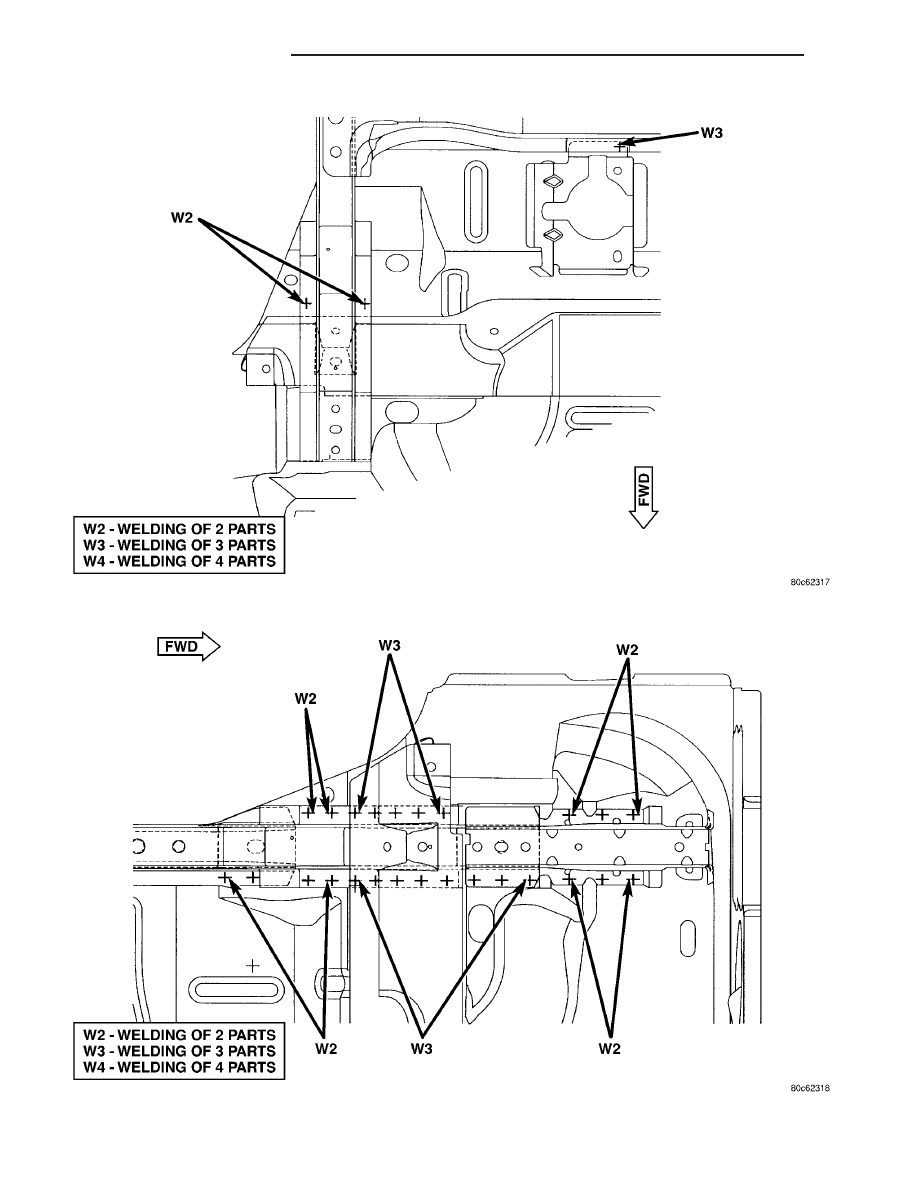

Fig. 135 CENTER FLOOR PAN CROSSMEMBER TO REAR FLOOR PAN SIDE RAIL REAR EXTENSION TO

CENTER FLOOR SIDE RAIL

Fig. 136 CENTER FLOOR PAN SIDE RAIL TO CENTER SIDE RAIL EXTENSION TO REAR FLOOR PAN SIDE RAIL

23 - 234

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

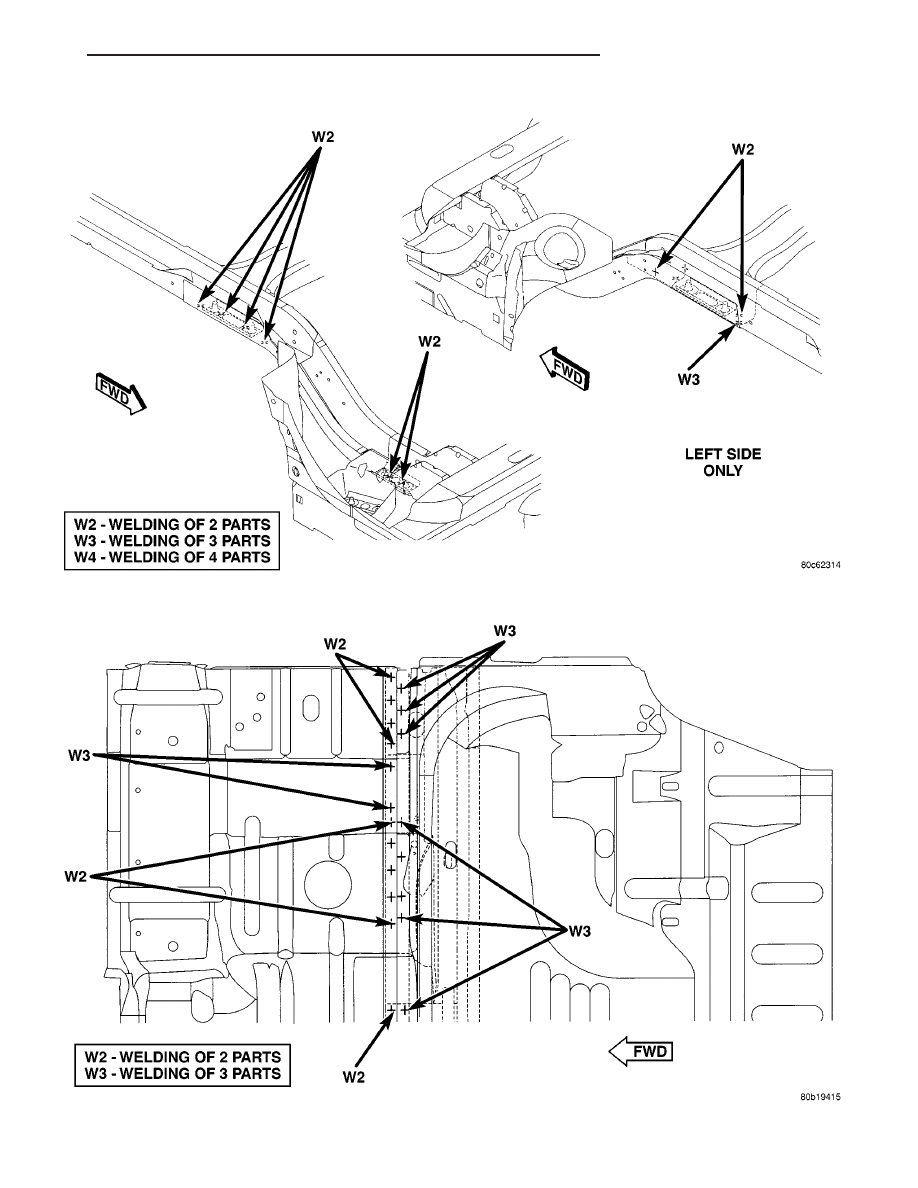

Fig. 137 CENTER FLOOR REAR SUSPENSION CROSSMEMBER TO CENTER SIDE RAIL EXTENSION TO

REAR SIDE RAIL

Fig. 138 REAR FLOOR PAN FRONT CROSSMEMBER TO REAR FLOOR PAN TO FRONT FLOOR PAN

JR

BODY STRUCTURE

23 - 235

WELD LOCATIONS (Continued)

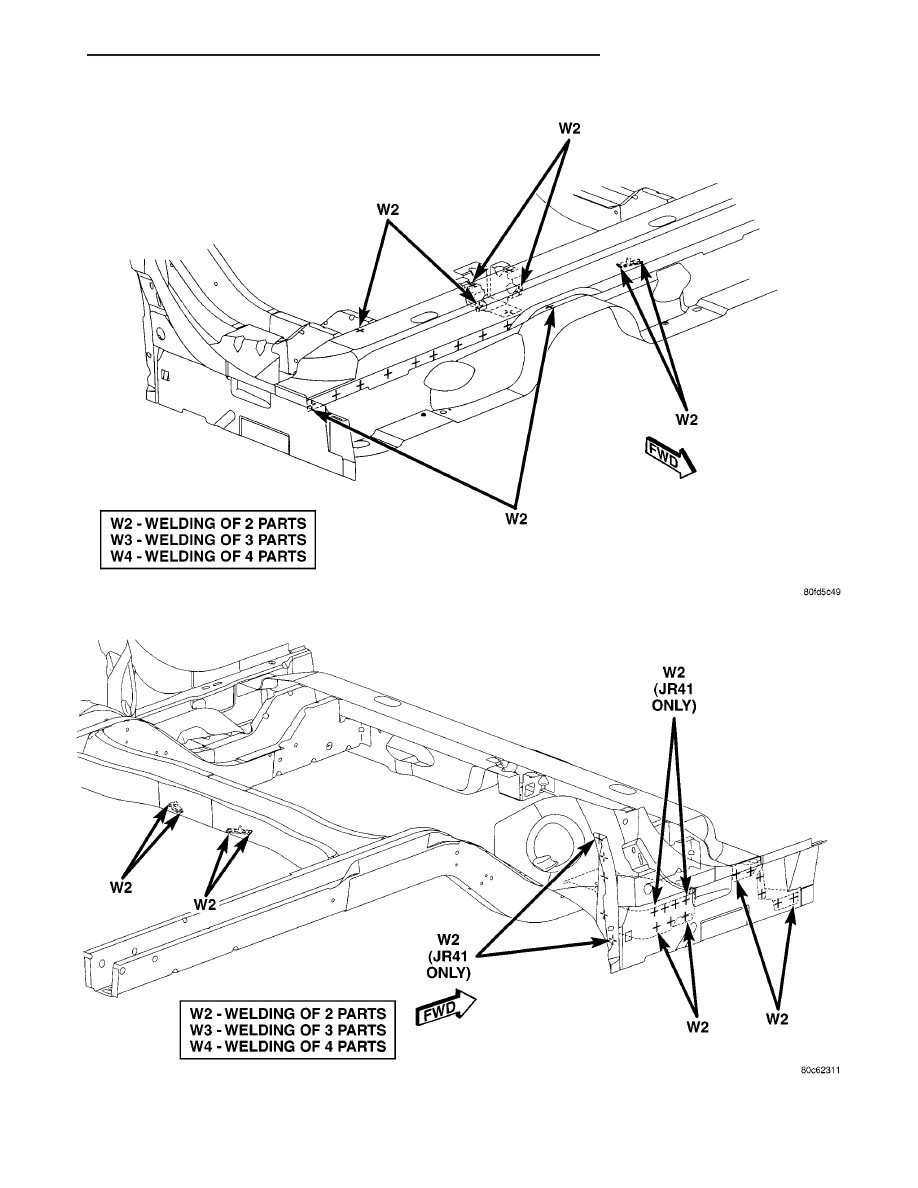

Fig. 139 FUEL TANK SUPPORT TO REAR SUSPENSION CROSSMEMBER & SIDE RAIL EXTENSION TO

REAR FLOOR PAN

Fig. 140 REAR SIDE RAIL EXTENSION TO CENTER FLOOR PAN SIDE RAIL & REAR SUSPENSION

CROSSMEMBER TO REAR FLOOR PAN

23 - 236

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
