Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 708

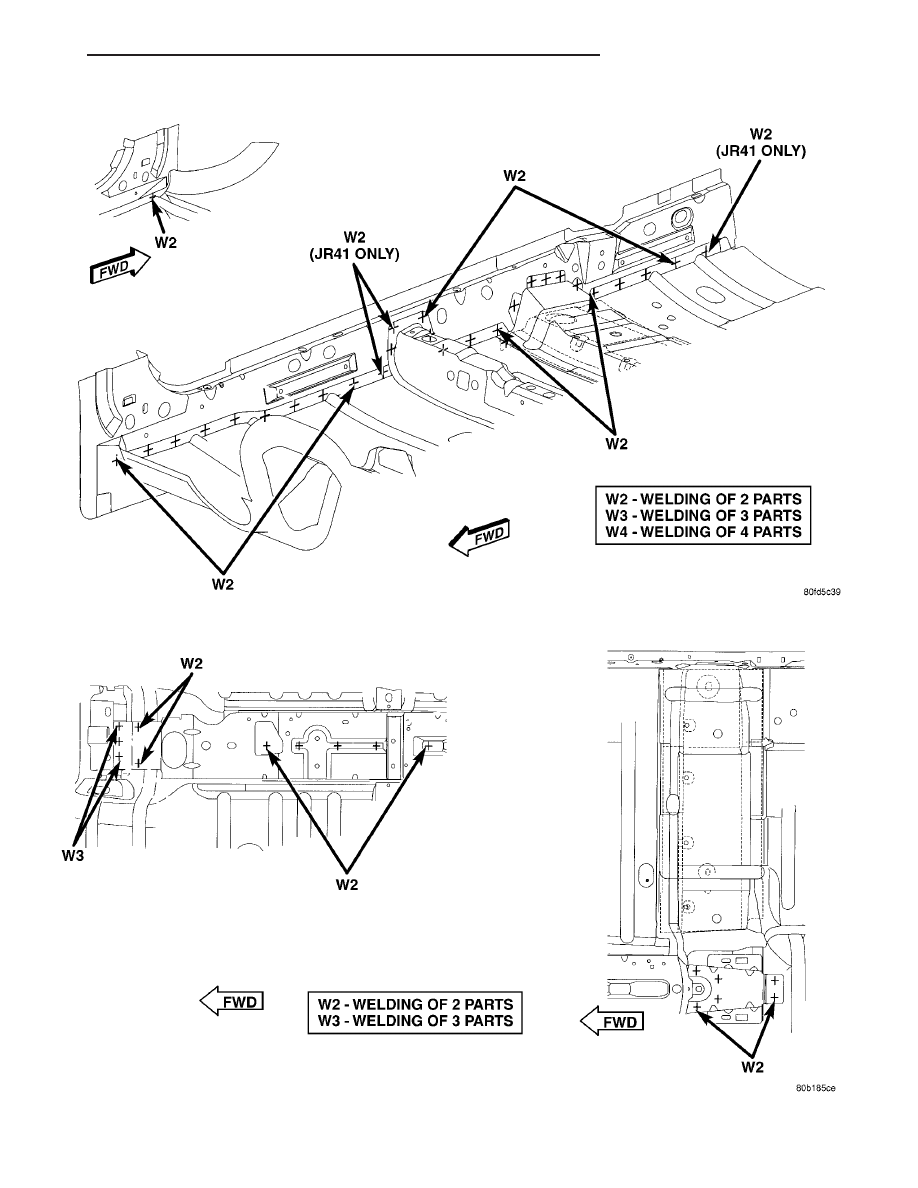

Fig. 125 SEAT TRACK CROSSMEMBER & FRONT FLOOR PAN TO INNER BODY SIDE SILL

Fig. 126 FRONT SEAT TRACK CROSSMEMBER TO FRONT FLOOR PAN

JR

BODY STRUCTURE

23 - 229

WELD LOCATIONS (Continued)

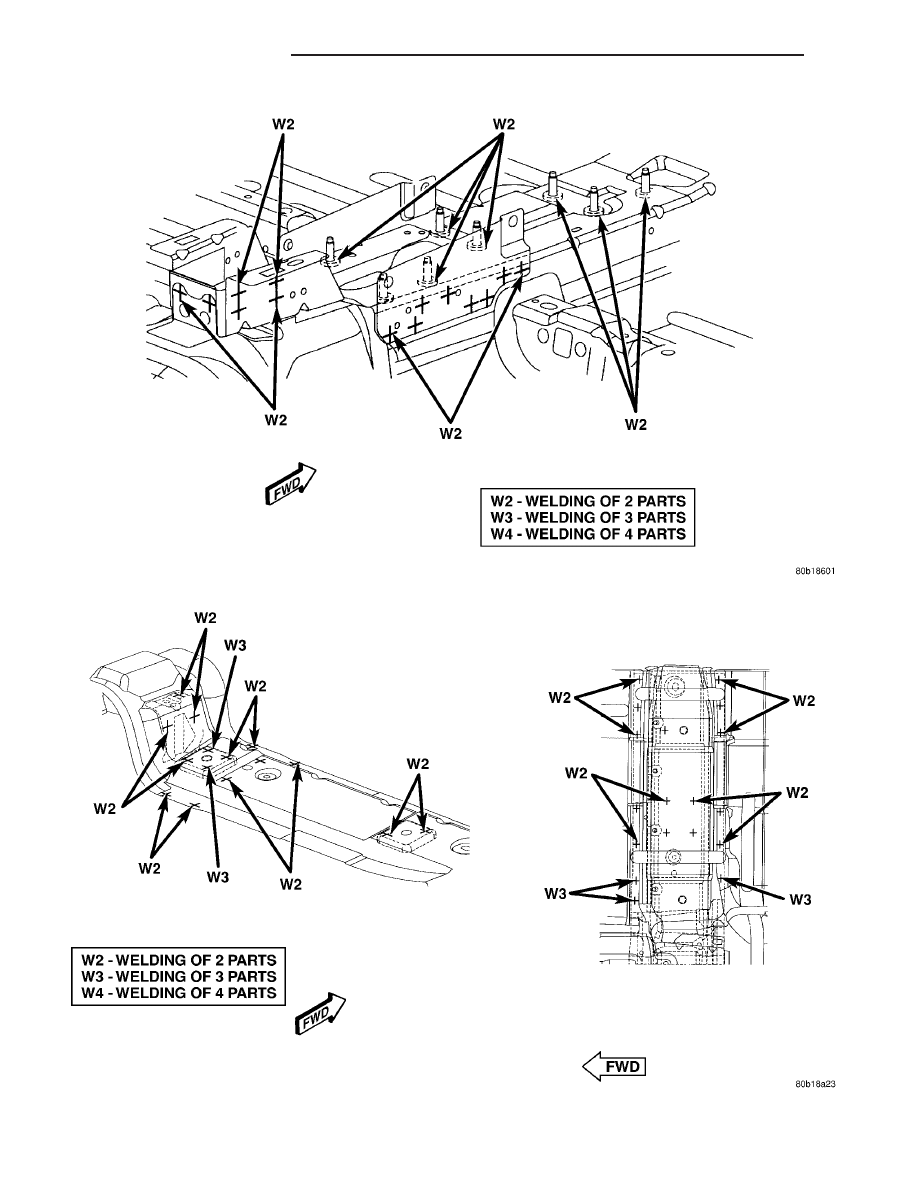

Fig. 127 PARK BRAKE BRACKET & SHIFTER MOUNTING STUDS TO FRONT CONSOLE MOUNTING BRACKET

Fig. 128 SEAT MOUNTING CROSSMEMBER TO TUNNEL REINFORCEMENT TO FRONT CONSOLE

MOUNTING BRACKET

23 - 230

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

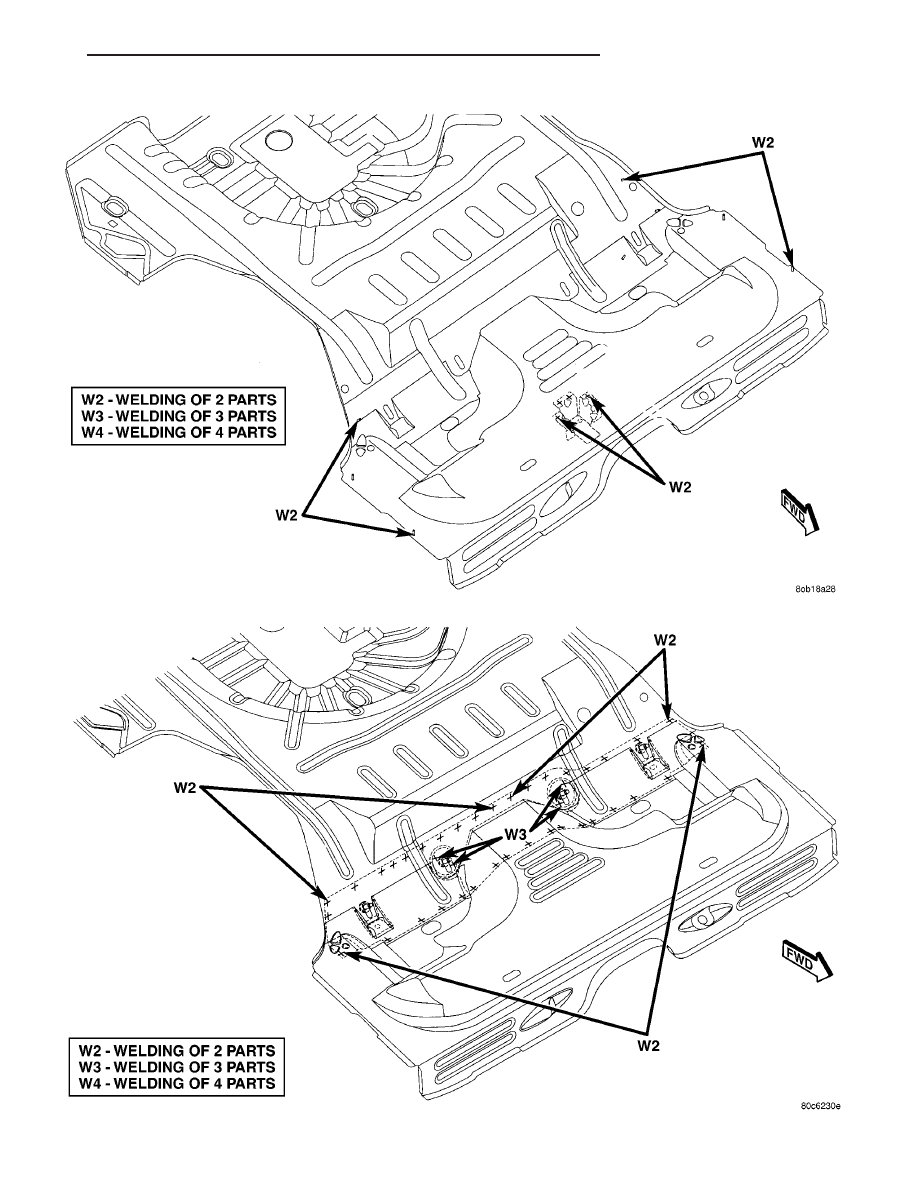

Fig. 129 WIRING HARNESS WELD STUDS & FUEL TANK STRAP BRACKET TO REAR FLOOR PAN

Fig. 130 CENTER SEAT BELT REINFORCEMENT TO SEAT BELT ANCHOR TO REAR FLOOR PAN

JR

BODY STRUCTURE

23 - 231

WELD LOCATIONS (Continued)

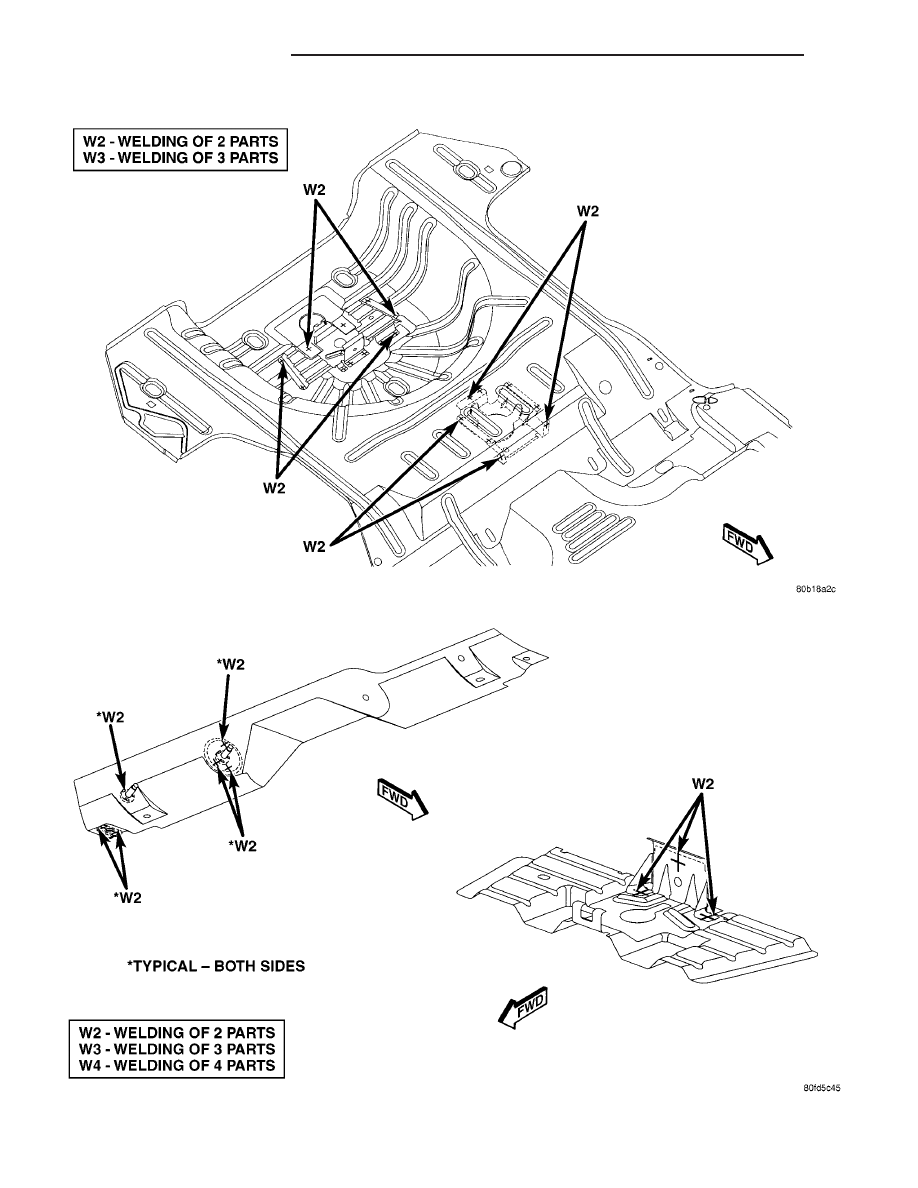

Fig. 131 SPARE WHEEL ANCHOR REINFORCEMENT FUEL TANK SUPPORT BRACKET TO REAR FLOOR PAN

Fig. 132 WELD STUD TO SEAT BELT ANCHOR REINFORCEMENT & SPARE WHEEL BRACKET

23 - 232

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
