Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 657

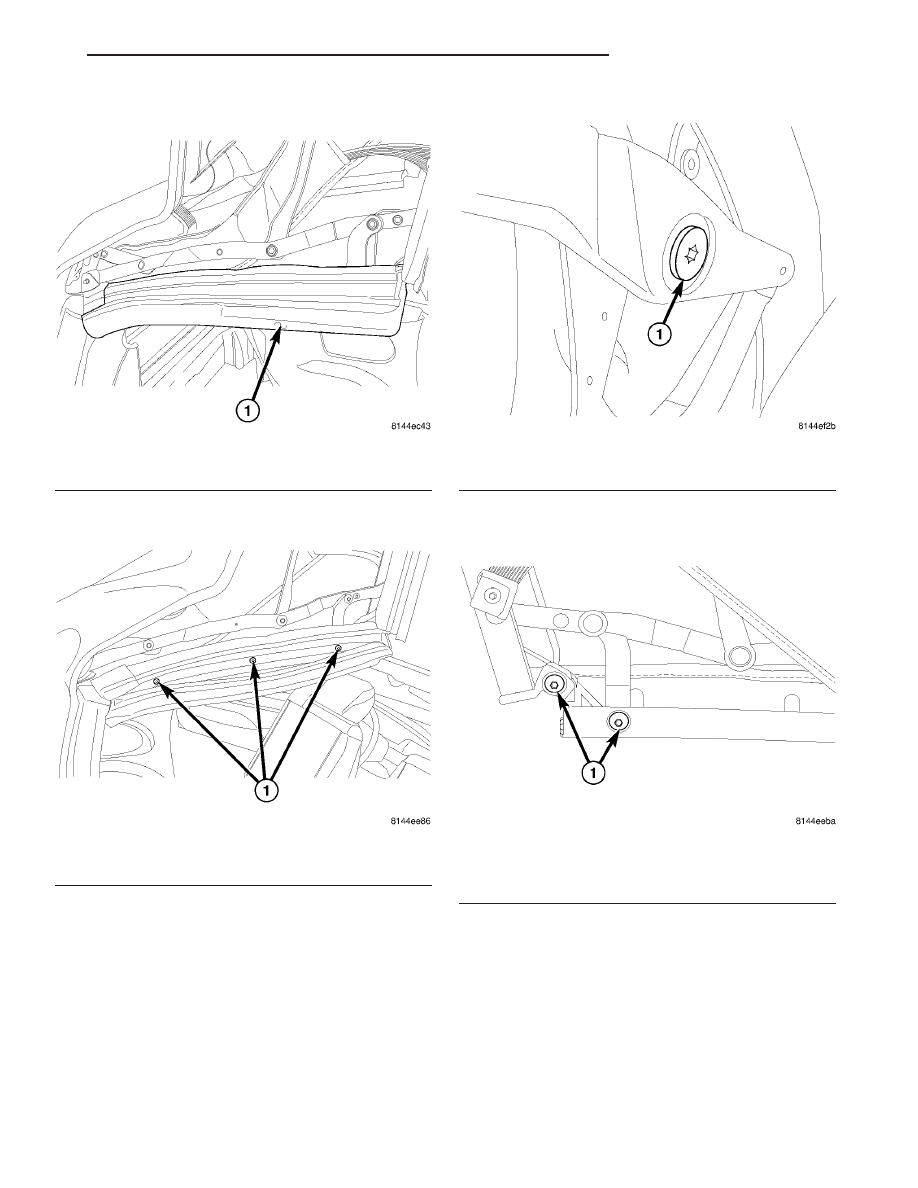

Fig. 21 SIDE CENTER RAIL WEATHERSTRIP

1 - WEATHERSTRIP

Fig. 22 WEATHERSTRIP ATTACHING SCREWS

1 - ATTACHING SCREWS

Fig. 23 SIDE CENTER RAIL REAR ATTACH SCREW

1 - REAR BOLT

Fig. 24 SIDE CENTER RAIL FRONT ATTACHING

SCREWS

1 - ATTACHING BOLTS

JR

CONVERTIBLE TOP

23 - 25

SIDE CENTER RAIL (Continued)

INSTALLATION

(1) Place center side rail in position.
(2) Install front pivot bolts (Fig. 25).

(3) Install pivot arm bolt at side rail (Fig. 26).

(4) Install lower rear pivot bolt.
(5) Install weatherstrip retainer (Fig. 27), and

weatherstrip for side glass on the center side rail
(Fig. 28).

(6) Remove the device propping up the top.
(7) Connect headliner push pin fasteners at quar-

ter panel.

(8) Connect fasteners attaching headliner and top

cover straps.

(9) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

INSTALLATION).

(10) Install speaker grille. (Refer to 23 - BODY/IN-

TERIOR/QUARTER PANEL TRIM - INSTALLA-
TION).

(11) Install sill plate. (Refer to 23 - BODY/INTE-

RIOR/DOOR SILL TRIM - INSTALLATION).

(12) Install rear seat back. (Refer to 23 - BODY/

SEATS/REAR SEAT BACK - INSTALLATION).

(13) Install rear seat cushion. (Refer to 23 - BODY/

SEATS/SEAT CUSHION - INSTALLATION).

(14) Lower top and latch top.
(15) Raise all windows.

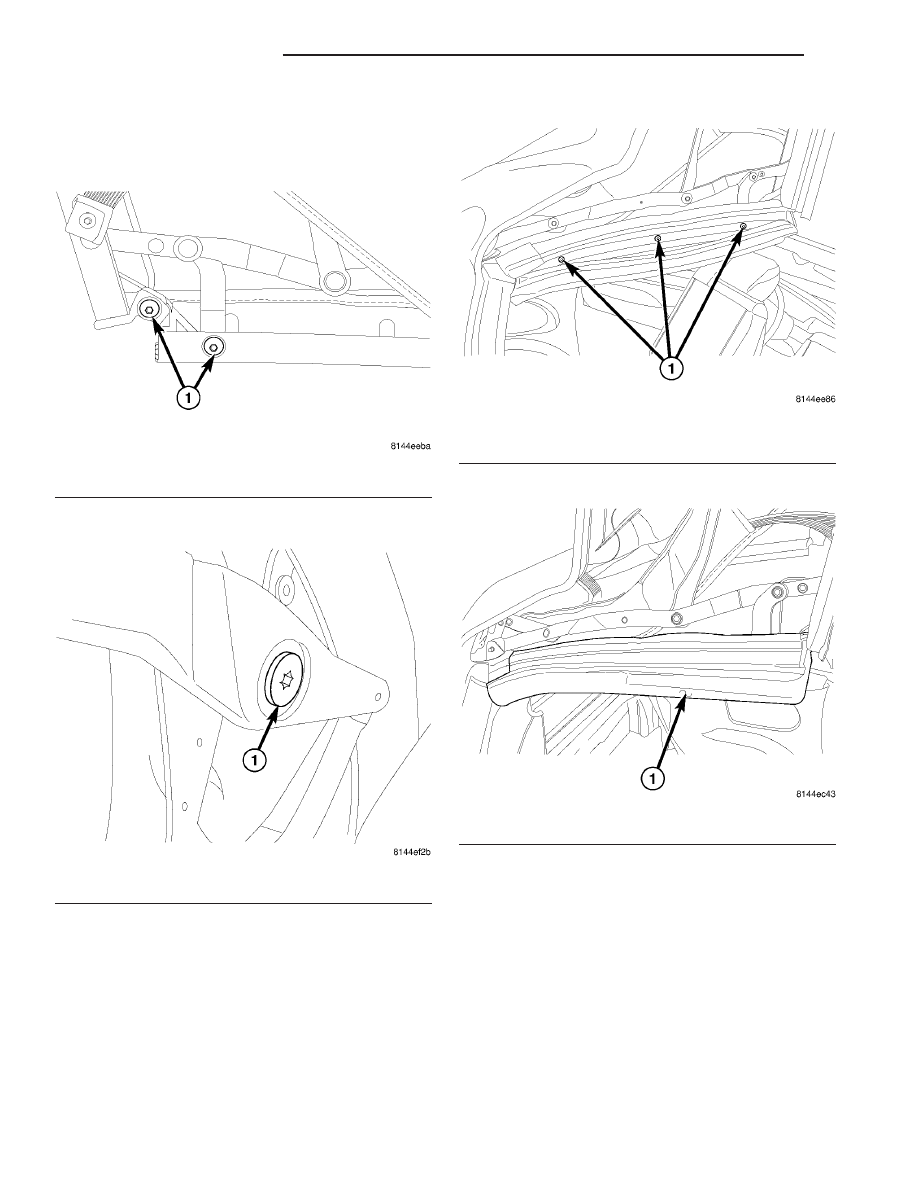

Fig. 25 SIDE CENTER RAIL FRONT ATTACHING SCREWS

1 - ATTACHING BOLTS

Fig. 26 SIDE CENTER RAIL REAR ATTACH SCREW

1 - REAR BOLT

Fig. 27 WEATHERSTRIP ATTACHING SCREWS

1 - ATTACHING SCREWS

Fig. 28 SIDE CENTER RAIL WEATHERSTRIP

1 - WEATHERSTRIP

23 - 26

CONVERTIBLE TOP

JR

SIDE CENTER RAIL (Continued)

DECKLID/HATCH/LIFTGATE/TAILGATE

TABLE OF CONTENTS

page

page

DECKLID

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 27

GAS PROP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 28

DECKLID LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

DECKLID LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

DECKLID LOCK CYLINDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

EMERGENCY RELEASE CABLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 30

DECKLID

REMOVAL

(1) Release decklid latch and open decklid.
(2) Mark outline of hinge on decklid to aid in

installation (Fig. 1).

(3) Disconnect all wire connectors from decklid

latch and disconnect wire harness from decklid.

(4) Place suitable padding between decklid and

deck panel to protect paint finish.

(5) With aid of a helper, remove bolts attaching

decklid to decklid hinge.

(6) Remove decklid from vehicle.

INSTALLATION

(1) Position decklid on vehicle.
(2) With aid of a helper, loosely install bolts

attaching decklid to decklid hinge.

(3) Align marks made on decklid previously to

decklid hinge.

(4) Tighten bolts attaching decklid to decklid hinge

to 22.5 N·m (200 in. lbs.) torque.

(5) Connect all wire connectors to decklid latch

and install wire harness to decklid.

(6) Verify fit of decklid to deck panel. Adjust as

necessary.

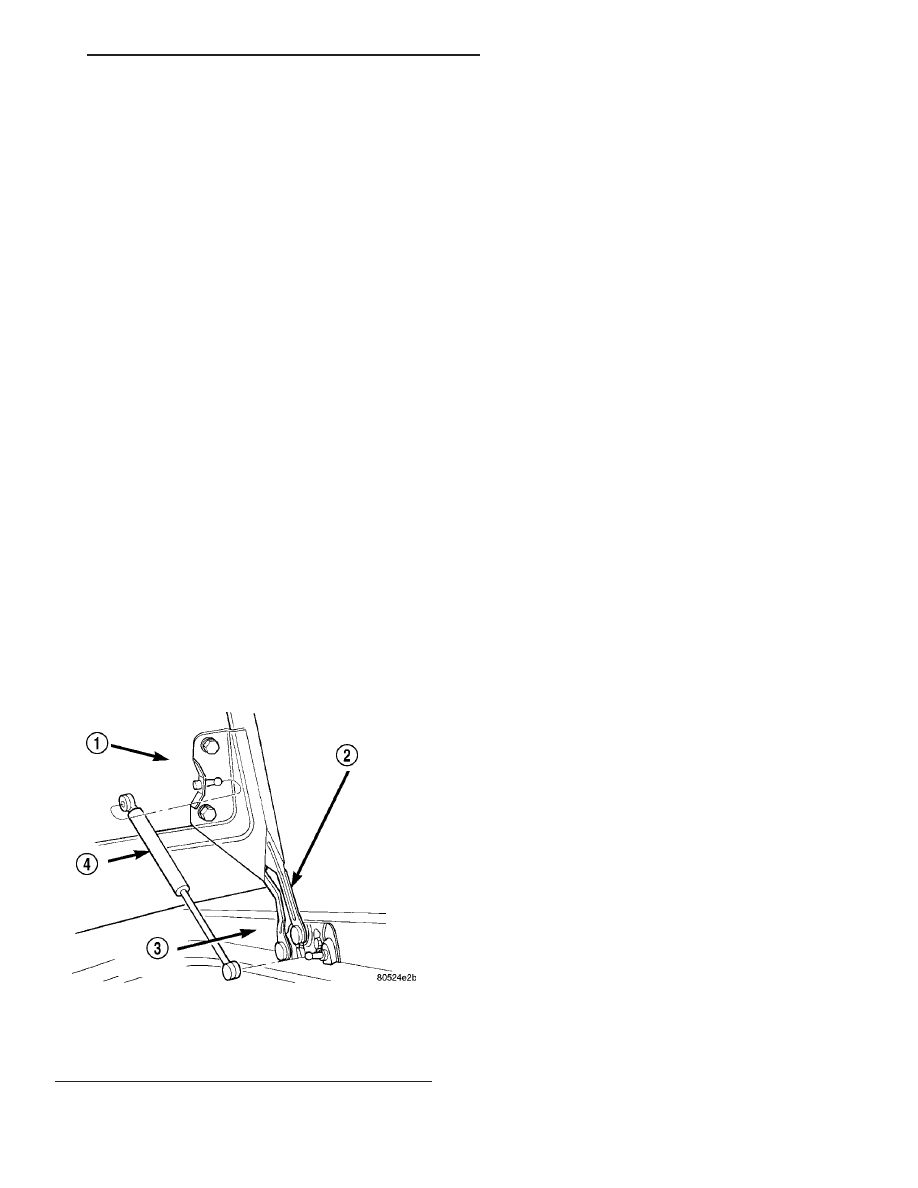

Fig. 1 Decklid Hinge And Gas Support Cylinder

1 - TRUNK LID
2 - TRUNK HINGE
3 - QUARTER PANEL TROUGH
4 - GAS SUPPORT CYLINDER

JR

DECKLID/HATCH/LIFTGATE/TAILGATE

23 - 27

GAS PROP

REMOVAL

(1) Open decklid.
(2) Remove the gas prop-rod lock caps (Fig. 2).
(3)

Remove prop-rod from mounting studs.

INSTALLATION

(1) Install prop-rod to mounting studs.
(2) Install the gas prop-rod lock caps.
(3) Close decklid.

HINGE

REMOVAL

(1) Open decklid.
(2) Mark outline of hinge on quarter panel trough

and inside of decklid to aid installation.

(3) Place a padded block between the deck panel

and the decklid.

(4) Remove the gas prop-rod lock caps (Fig. 2).
(5) Remove prop-rod from mounting studs.
(6) Remove bolts attaching hinge to decklid.

(7) Place decklid against padded block and hold it

steady.

(8) Remove bolts attaching hinge to quarter panel

trough.

(9) Remove hinge from vehicle.

INSTALLATION

(1) Place hinge in the mark outline of hinge on

quarter panel trough and inside of decklid to aid in
positioning hinge.

(2) Install hinge to vehicle.
(3) Install bolts attaching hinge to quarter panel

trough.

(4) Tighten bolts to 22.5 N·m (200 in. lbs.) torque.
(5) Place decklid against padded block and hold it

steady.

(6) Install bolts attaching hinge to decklid.
(7) Tighten bolts to 22.5 N·m (200 in. lbs.) torque.
(8)

Install prop-rod to mounting studs.

(9) Install the gas prop-rod lock caps.
(10) Remove the padded block between the deck

panel and the decklid.

(11) Close decklid.

DECKLID LATCH

REMOVAL

(1) Release decklid latch and open decklid.
(2) Mark outline of decklid latch on decklid to aid

in installation.

(3) Disconnect wire connectors to remote release

solenoid, if so equipped (Fig. 3).

(4) Remove bolts attaching decklid latch to decklid.
(5) Remove decklid latch from vehicle.

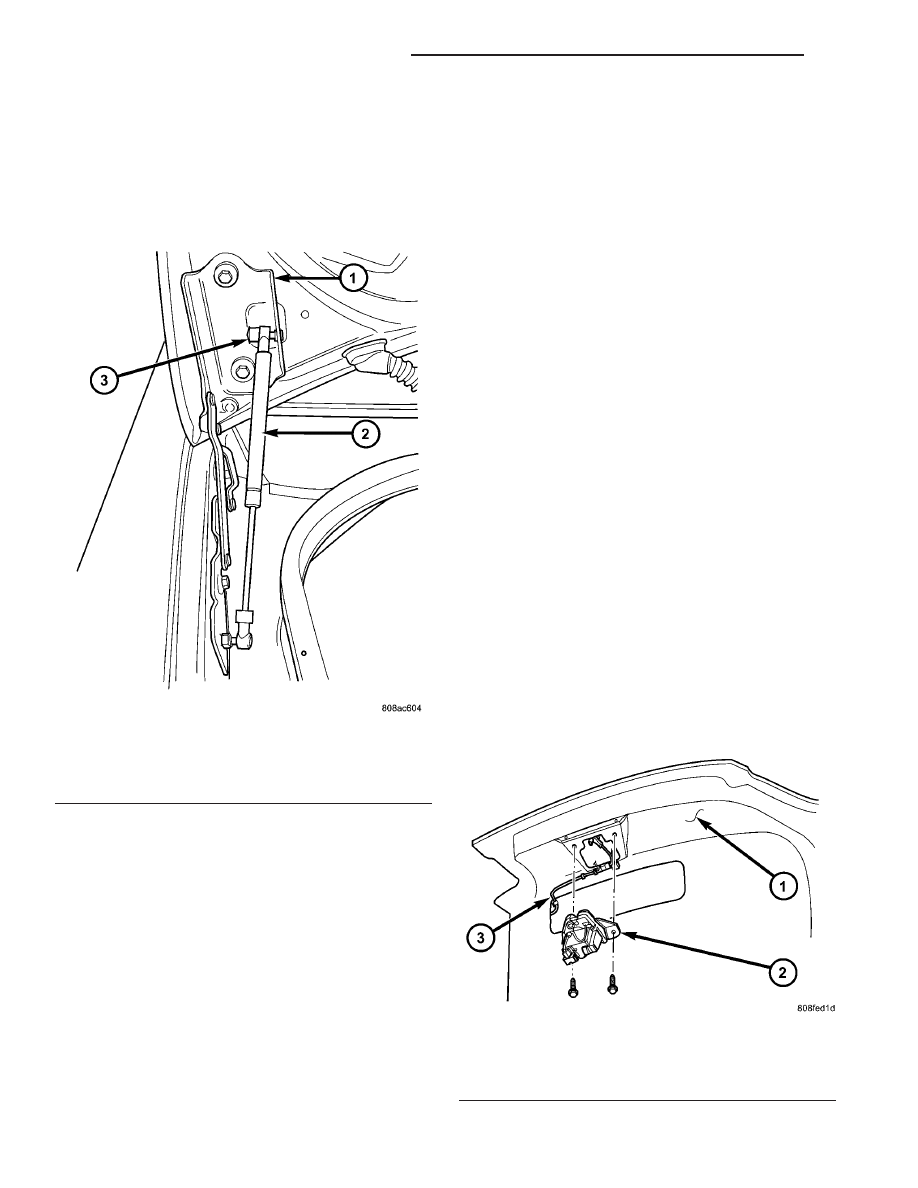

Fig. 2 Gas Prop-Rod Lock Cap

1 - DECKLID HINGE
2 - GAS PROP
3 - GAS PROP-ROD LOCK CAP

Fig. 3 DECKLID LATCH

1 - DECKLID
2 - DECKLID LATCH
3 - WIRE HARNESS

23 - 28

DECKLID/HATCH/LIFTGATE/TAILGATE

JR
