(57) Install oil pump assembly (Fig. 141).

(58) Install oil pump-to-case bolts and torque to 27

N·m (20 ft. lbs.) (Fig. 142).

(59) Install low/reverse accumulator (Fig. 143).

(60) Install low/reverse accumulator plug (Fig.

144).

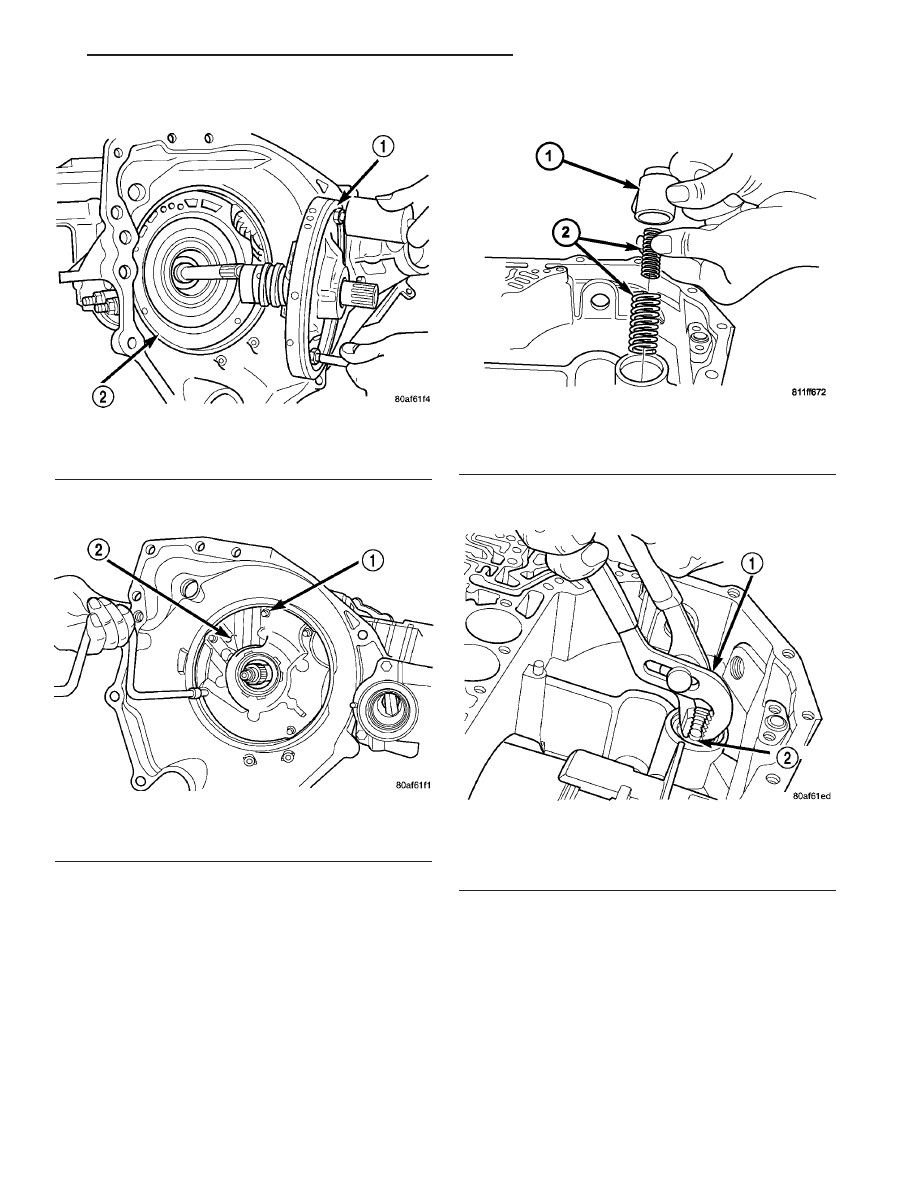

Fig. 141 Install Oil Pump

1 - OIL PUMP
2 - GASKET

Fig. 142 Install Pump-to-Case Bolts

1 - PUMP ATTACHING BOLTS
2 - PUMP HOUSING

Fig. 143 Low/Reverse Accumulator

1 - PISTON
2 - RETURN SPRINGS

Fig. 144 Install Low/Reverse Accumulator Plug

(Cover)

1 - ADJUSTABLE PLIERS
2 - PLUG

JR

41TE AUTOMATIC TRANSAXLE

21 - 241

41TE AUTOMATIC TRANSAXLE (Continued)

(61) Install low/reverse accumulator snap ring

(Fig. 145).

NOTE: Depending on engine application, some
accumulators will have two springs, and others will
have one spring. The springs are color-coded for
application and year.

(62) Install underdrive and overdrive accumulators

(Fig. 146).

(63) Install valve body to transaxle (Fig. 147).

Rotate manual valve shaft fully clockwise to ease
installation. Make sure park rod rollers are posi-
tioned within park guide bracket.

(64) Install and torque valve body-to-case bolts to

12 N·m (105 in. lbs.) (Fig. 148).

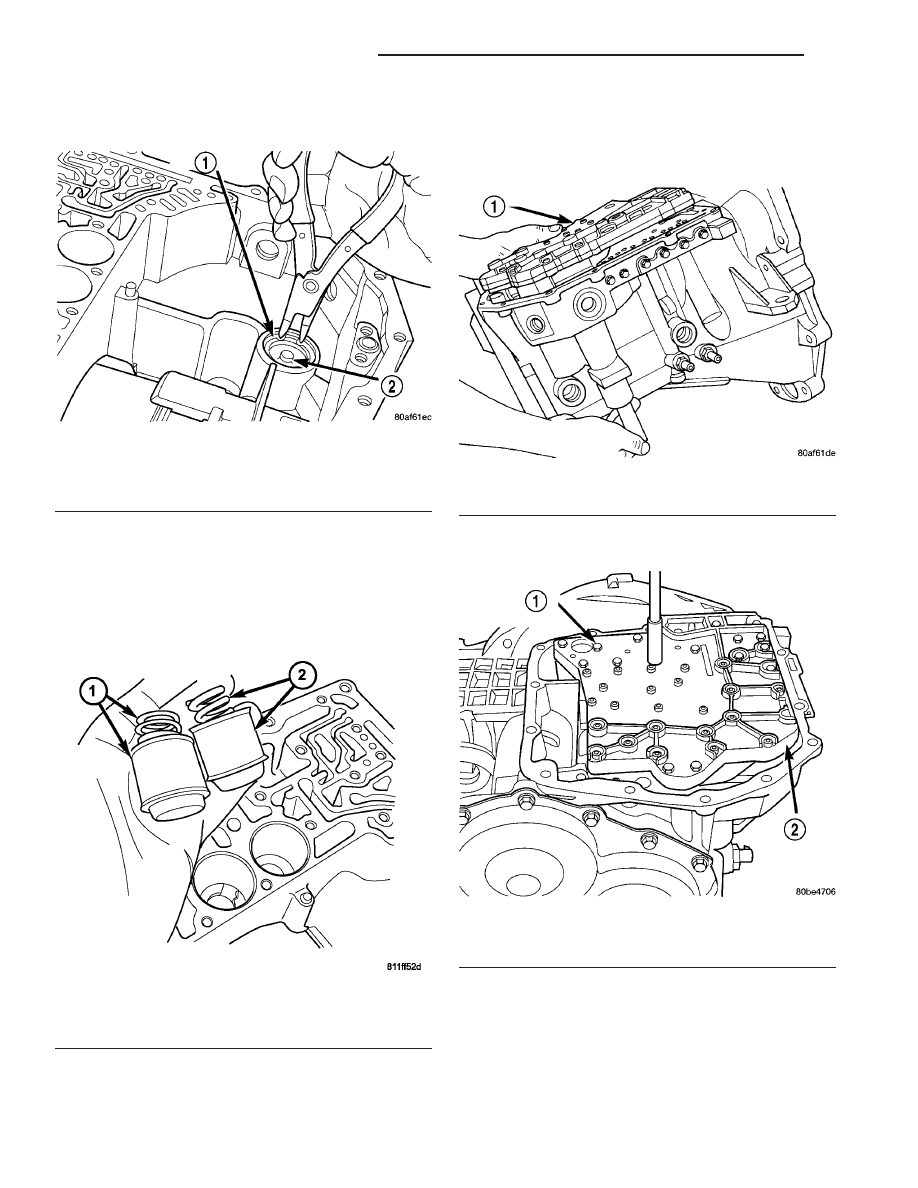

Fig. 145 Install Low/Reverse Accumulator Snap

Ring

1 - SNAP RING
2 - PLUG

Fig. 146 Underdrive and Overdrive Accumulators

1 - OVERDRIVE PISTON AND SPRING
2 - UNDERDRIVE PISTON AND SPRING

Fig. 147 Install Valve Body

1 - VALVE BODY

Fig. 148 Install Valve Body-to-Case Bolts

1 - VALVE BODY ATTACHING BOLTS (18)
2 - VALVE BODY

21 - 242

41TE AUTOMATIC TRANSAXLE

JR

41TE AUTOMATIC TRANSAXLE (Continued)

(65) Install oil filter and new o-ring (Fig. 149).

(66) Apply an 1/8” bead of Mopar

t ATF RTV (MS-

GF41) to oil pan and immediately install to case (Fig.
150).

(67) Install oil pan-to-case bolts and torque to 19

N·m (165 in. lbs.).

(68) Install solenoid/pressure switch assembly and

gasket to case (Fig. 151).

(69) Install and tighten solenoid/pressure switch

assembly-to-transaxle case bolts to 12 N·m (110 in.
lbs.) (Fig. 152).

(70) Install and torque input and output speed

sensors to case to 27 N·m (20 ft. lbs.).

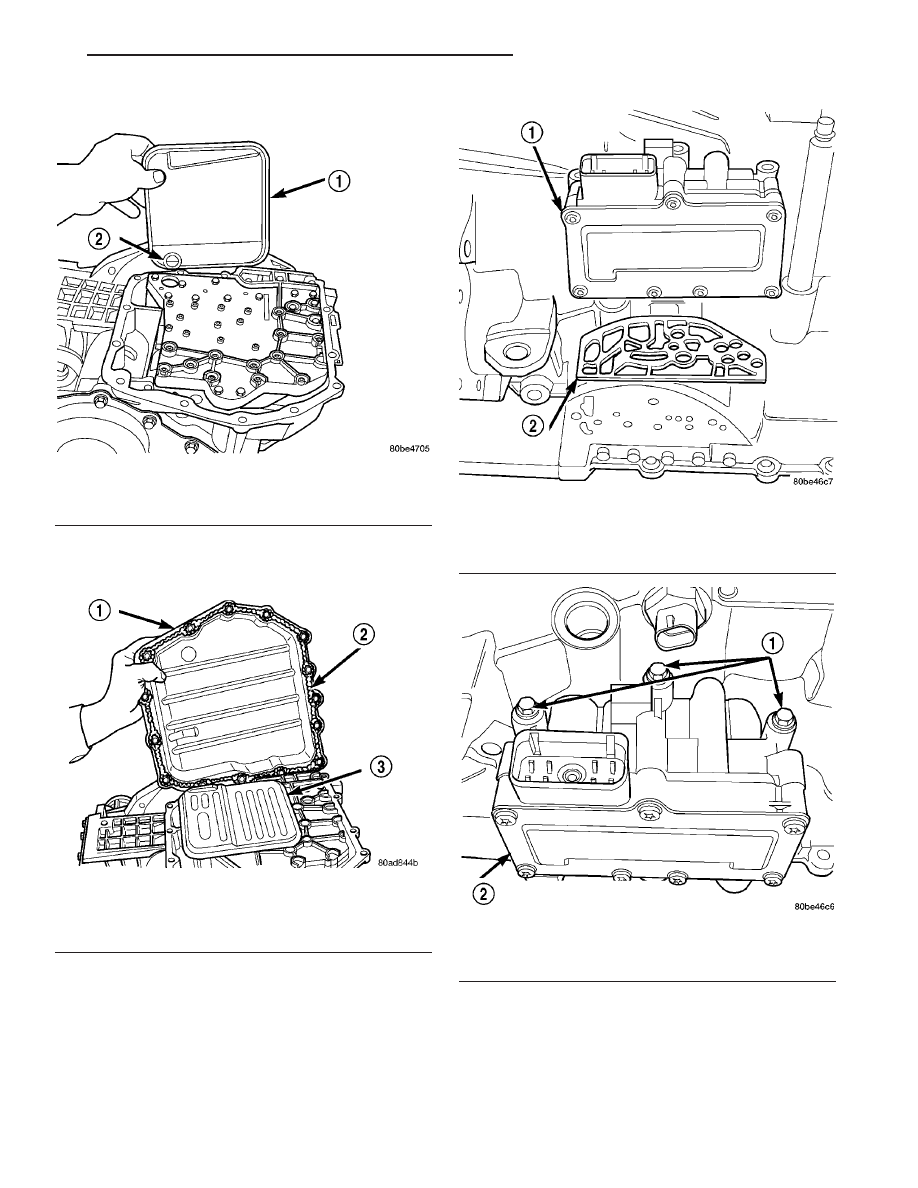

Fig. 149 Install Oil Filter

1 - OIL FILTER
2 - O-RING

Fig. 150 Install Oil Pan

1 - OIL PAN
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41)

3 - OIL FILTER

Fig. 151 Solenoid/Pressure Switch Assembly and

Gasket

1 - SOLENOID/PRESSURE SWITCH ASSEMBLY
2 - GASKET

Fig. 152 Solenoid Pack-to-Transaxle Bolts

1 - BOLTS
2 - SOLENOID AND PRESSURE SWITCH ASSEMBLY

JR

41TE AUTOMATIC TRANSAXLE

21 - 243

41TE AUTOMATIC TRANSAXLE (Continued)

INSTALLATION

(1) Install transaxle to engine. Install and torque

transaxle-to-engine bolts to 95 N·m (70 ft. lbs.).

(2) Install upper mount to transaxle.
(3) Raise engine/transaxle assembly into position

and install thru bolt. Torque thru bolt to 70 N·m (55
ft. lbs.).

(4) Remove transmission jack and screw jack.
(5) Install torque converter bolts.
(6) Install torque converter dust shield.
(7) Install starter motor assembly and lower bolt.
(8) Install front mount/bracket assembly.
(9) Install rear mount/bracket assembly.
(10) Install halfshafts. (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/HALF SHAFT - INSTALLA-
TION)

(11) Lower vehicle.
(12) Install starter upper bracket-to-block bolt.

(13) Connect oxygen sensor harness connector.
(14) Install

throttle

body

support

bracket

(if

equipped).

(15) Connect crankshaft position sensor connector

(if equipped).

(16) Connect gearshift cable to manual valve lever.
(17) Connect output speed sensor connector.
(18) Connect input speed sensor connector.
(19) Connect transmission range sensor connector.
(20) Connect solenoid/pressure switch assembly

connector.

(21) Connect oil cooler lines to the transaxle. An

audible ’click’ should be heard. Verify connection by
pulling outward.

(22) Install dipstick tube.
(23) Install air cleaner assembly.
(24) Connect battery negative cable.
