End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.36mm (0.014

in.)

4.34mm (0.171

in.)

4412828AB

1.07mm (0.042

in.)

3.62mm (0.143

in.)

4412810AB

0.38mm (0.015

in.)

4.30mm (0.169

in.)

4412827AB

1.08mm (0.043

in.)

3.62mm (0.143

in.)

4412810AB

0.41mm (0.016

in.)

4.30mm (0.169

in.)

4412827AB

1.12mm (0.044

in.)

3.58mm (0.141)

4412809AB

0.43mm (0.017

in.)

4.26mm (0.168

in.)

4412826AB

1.14mm (0.045

in.)

3.54mm (0.139

in.)

4412808AB

0.46mm (0.018

in.)

4.22mm (0.166

in.)

4412825AB

1.17mm (0.046

in.)

3.54mm (0.139

in.)

4412808AB

0.48mm (0.019

in.)

4.22mm (0.166

in.)

4412825AB

1.19mm (0.047

in.)

3.50mm (0.138

in.)

4412807AB

0.50mm (0.020

in.)

4.18mm (0.165

in.)

4412824AB

1.22mm (0.048

in.)

3.46mm (0.136

in.)

4412806AB

0.53mm (0.021

in.)

4.18mm (0.165

in.)

4412824AB

1.24mm (0.049

in.)

3.46mm (0.136

in.)

4412806AB

0.56mm (0.022

in.)

4.14mm (0.163

in.)

4412823AB

1.27mm (0.050

in.)

3.42mm (0.135

in.)

4412805AB

0.58mm (0.023

in.)

4.10mm (0.161

in.)

4412822AB

1.30mm (0.051

in.)

3.38mm (0.133

in.)

4412804AB

0.61mm (0.024

in.)

4.10mm (0.161

in.)

4412822AB

1.32mm (0.052

in.)

3.38mm (0.133

in.)

4412804AB

0.64mm (0.025

in.)

4.06mm (0.160

in.)

4412821AB

1.35mm (0.053

in.)

3.34mm (0.132

in.)

4412803AB

0.66mm (0.026

in.)

4.02mm (0.158

in.)

4412820AB

1.37mm (0.054

in.)

3.34mm (0.132

in.)

4412803AB

0.69mm (0.027

in.)

4.02mm (0.158

in.)

4412820AB

1.40mm (0.055

in.)

3.30mm (0.130

in.)

4412802AB

0.71mm (0.028

in.)

3.98mm (0.157

in.)

4412819AB

1.45mm (0.057

in

3.26mm (0.128

in.)

4412801AB

0.74mm (0.029

in.)

3.94mm (0.155

in.)

4412818AB

1.47mm (0.058

in.)

2.22mm (0.127

in.)

4505570AB

JR

41TE AUTOMATIC TRANSAXLE

21 - 233

41TE AUTOMATIC TRANSAXLE (Continued)

(32) Install the transfer shaft gear using Tool 6261

(Fig. 113).

CAUTION: Install a NEW retaining nut, as the origi-
nal nut MUST NOT be reused.

(33) Install the new retaining nut and washer.
(34) Using Tool 6259, torque transfer gear retain-

ing nut to 271 N·m (200 ft. lbs.) (Fig. 114).

(35) Measure transfer shaft end play. Transfer

shaft end play should be within 0.05-0.10 mm
(0.002-0.004 in.). If the end play is too high, install a
0.04 mm (0.0016 in.) thicker shim. If the end play is
too low, install a 0.04 mm (0.0016 in.) thinner shim.
Repeat until 0.05-0.10 mm (0.002-0.004 in.) end play
is obtained.

(36) Install a bead of Mopar

t ATF RTV (MS-GF41)

to transfer gear cover (Fig. 115).

(37) Install transfer gear cover-to-case bolts and

torque to 20 N·m (175 in. lbs.) torque (Fig. 116).

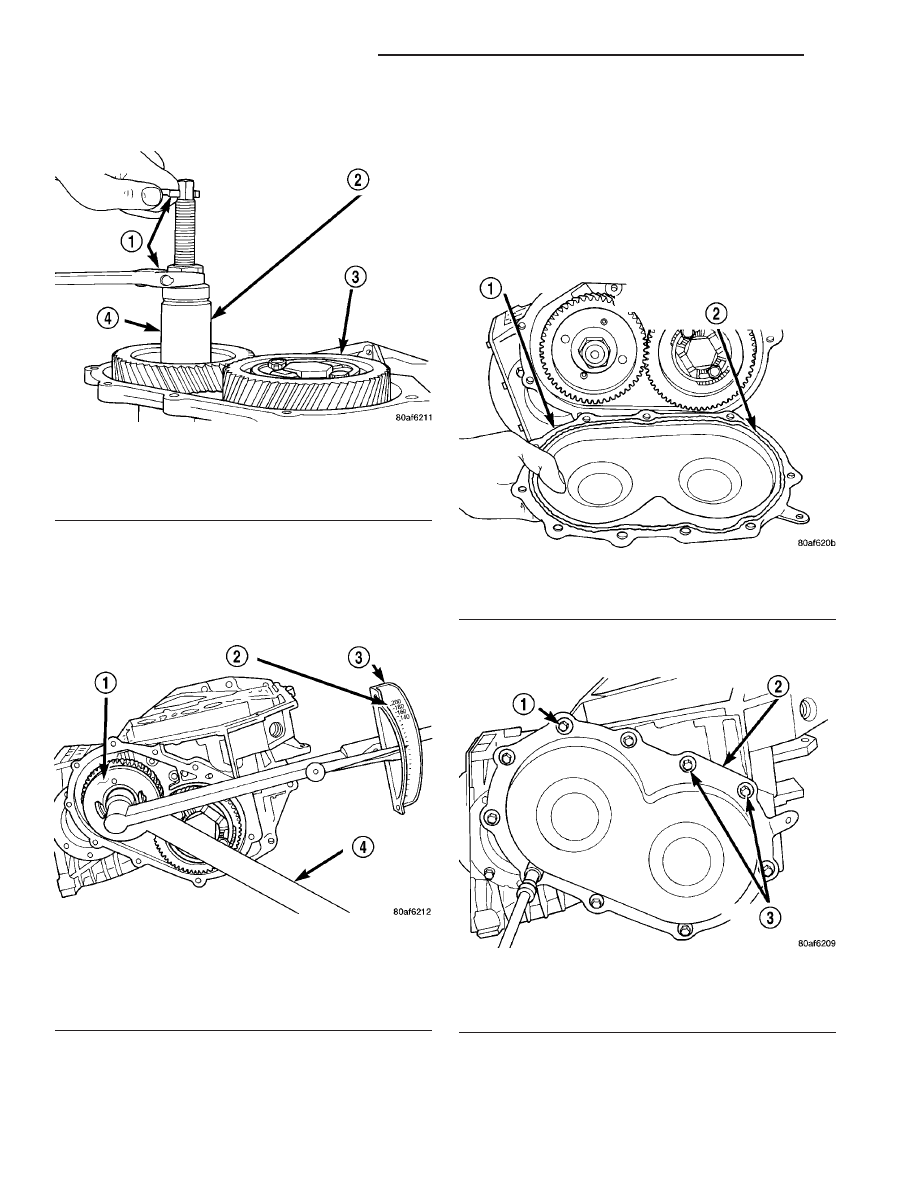

Fig. 113 Install Transfer Shaft Gear

1 - WRENCHES
2 - SPECIAL TOOL 6261
3 - OUTPUT GEAR
4 - TRANSFER SHAFT GEAR

Fig. 114 Tighten Transfer Gear Nut to 271 N

•

m (200

ft. lbs.)

1 - TRANSFER SHAFT GEAR
2 - 200 FT. LBS.
3 - TORQUE WRENCH
4 - SPECIAL TOOL 6259

Fig. 115 Install Rear Cover

1 - REAR COVER
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41) AS SHOWN

Fig. 116 Install Rear Cover Bolts

1 - REAR COVER BOLTS
2 - REAR COVER
3 - USE SEALANT ON BOLTS

21 - 234

41TE AUTOMATIC TRANSAXLE

JR

41TE AUTOMATIC TRANSAXLE (Continued)

(38) Install low/reverse clutch pack (Fig. 117).

Leave uppermost disc out until snap ring is installed.

(39) Install low/reverse reaction plate flat snap

ring (Fig. 118).

(40) Install remaining low/reverse clutch disc (Fig.

119).

(41) Install low/reverse reaction plate with flat

side up (Fig. 120).

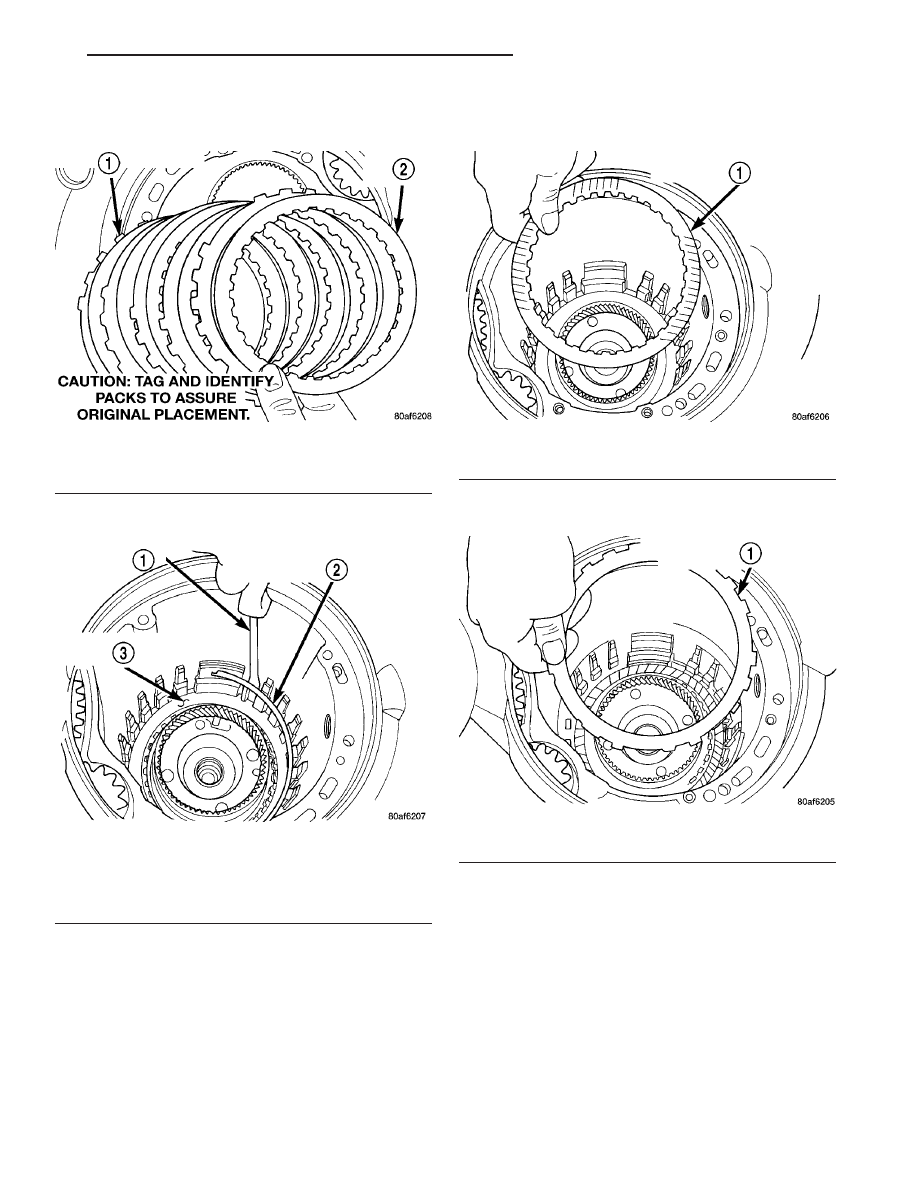

Fig. 117 Install Low/Reverse Clutch Pack

1 - CLUTCH PLATES (5)
2 - CLUTCH DISCS (5)

Fig. 118 Install Low/Reverse Reaction Plate Snap

Ring

1 - SCREWDRIVER
2 - LOW/REVERSE REACTION PLATE FLAT SNAP RING
3 - DO NOT SCRATCH CLUTCH PLATE

Fig. 119 Install One Disc

1 - ONE DISC FROM LOW/REVERSE CLUTCH

Fig. 120 Install Low/Reverse Reaction Plate

1 - LOW/REVERSE REACTION PLATE (FLAT SIDE UP)

JR

41TE AUTOMATIC TRANSAXLE

21 - 235

41TE AUTOMATIC TRANSAXLE (Continued)

(42) Install tapered snap ring (with tapered side

up) as shown in (Fig. 121) (Fig. 122).

(43) Set up dial indicator as shown in (Fig. 123) to

measure low/reverse clutch clearance. Press down on
clutch pack with finger and zero dial indicator. Low/
Reverse clutch pack clearance is 0.89-1.47 mm
(0.035-0.058 in.). Set up indicator and record mea-
surement in four (4) places. Take average of readings
and select the proper low/reverse reaction plate to
achieve specifications.

LOW/REVERSE REACTION PLATE CHART

PART NUMBER

THICKNESS

4799846AA

5.88 mm (0.232 in.)

4799847AA

6.14 mm (0.242 in.)

4799848AA

6.40 mm (0.252 in.)

4799849AA

6.66 mm (0.262 in.)

4799855AA

6.92 mm (0.273 in.)

(44) Install 2/4 clutch pack (Fig. 124).

NOTE: The 2/4 Clutch Piston has bonded seals
which are not individually serviceable. Seal replace-
ment requires replacement of the piston assembly.

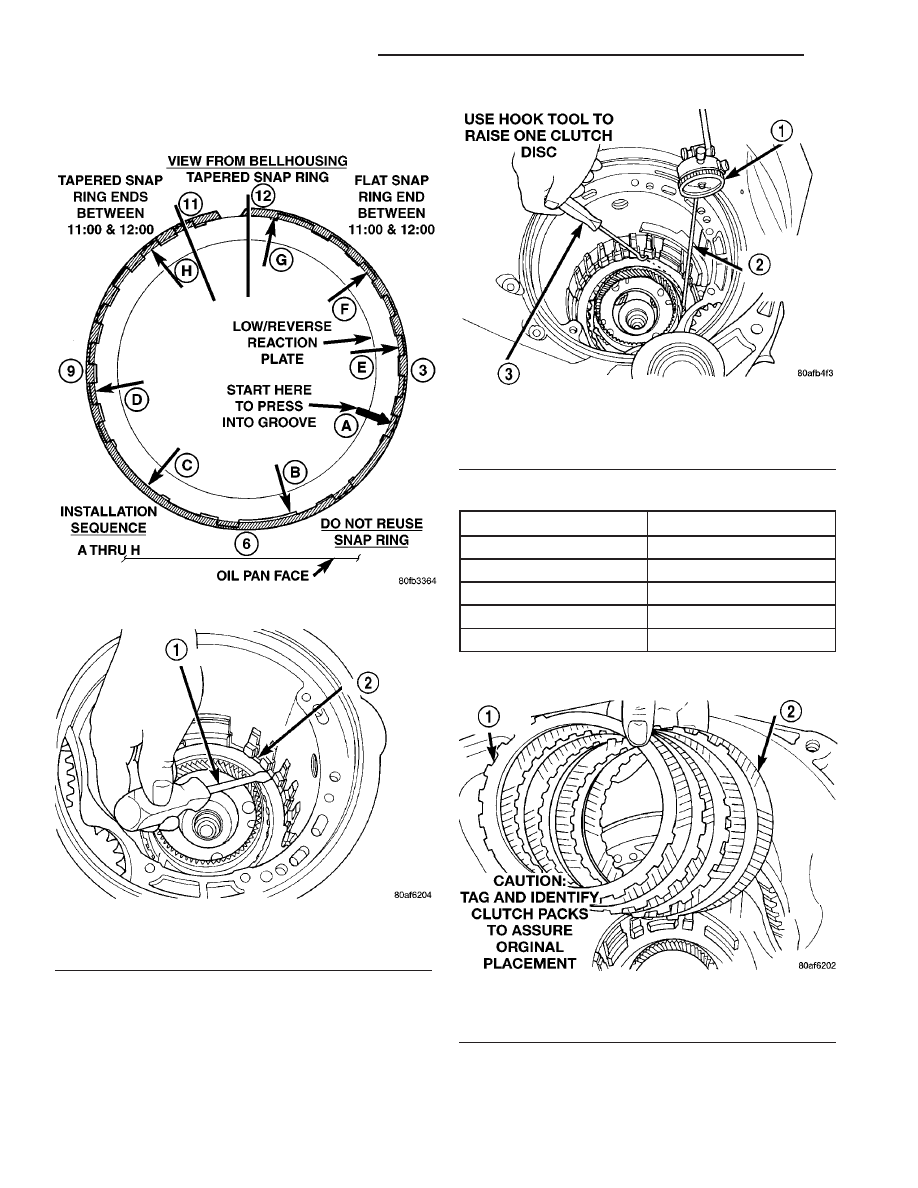

Fig. 121 Tapered Snap Ring Instructions

Fig. 122 Snap Ring Installed

1 - SCREWDRIVER
2 - TAPERED SNAP RING (INSTALL AS SHOWN)

Fig. 123 Check Low/Reverse Clutch Clearance

1 - DIAL INDICATOR
2 - DIAL INDICATOR TIP TOOL 6268
3 - HOOK TOOL

Fig. 124 Install 2/4 Clutch Pack

1 - CLUTCH PLATE (4)
2 - CLUTCH DISC (4)

21 - 236

41TE AUTOMATIC TRANSAXLE

JR

41TE AUTOMATIC TRANSAXLE (Continued)
