(31) Remove low/reverse reaction plate (Fig. 40).

(32) Remove one low/reverse clutch disc (Fig. 41).

(33) Remove low/reverse reaction plate snap ring

(Fig. 42).

(34) Remove low/reverse clutch pack (Fig. 43).

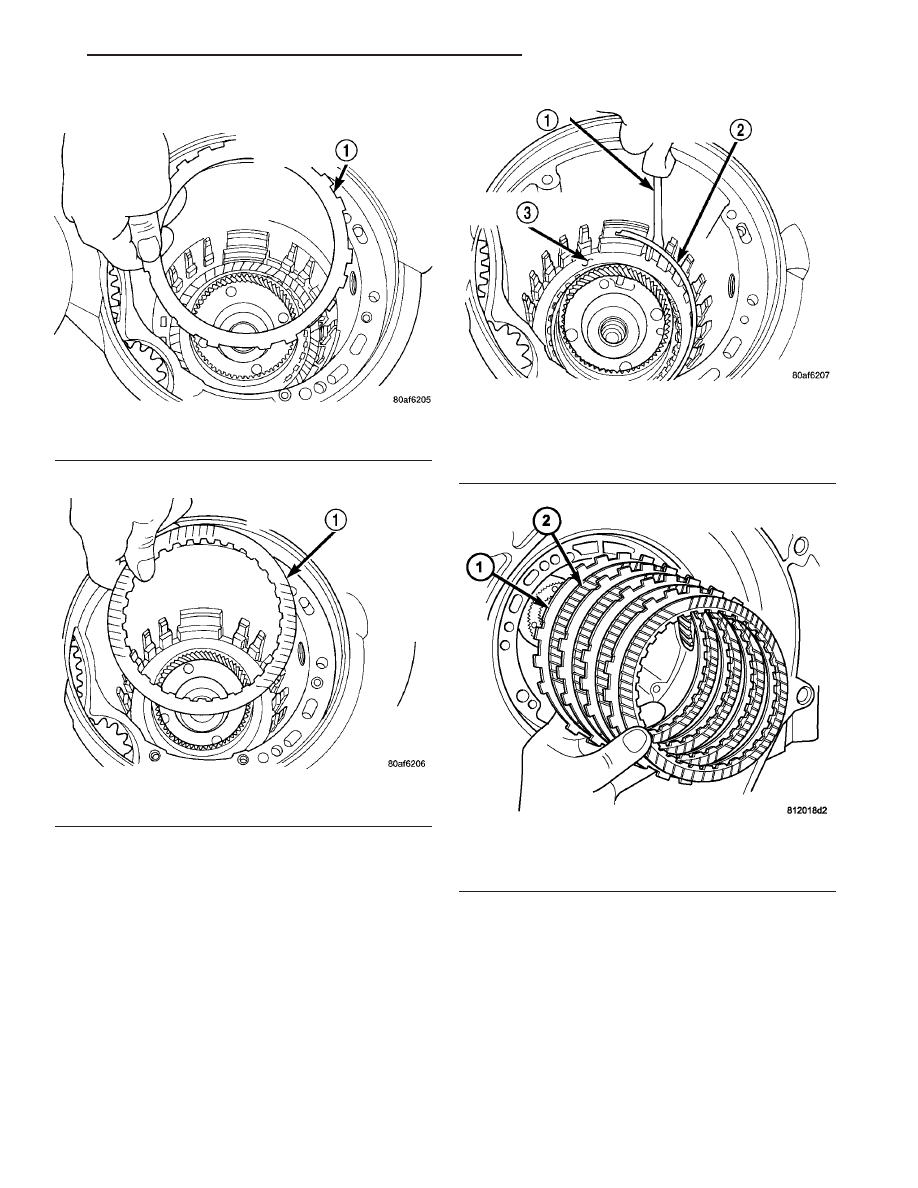

Fig. 40 Remove Low/Reverse Reaction Plate

1 - LOW/REVERSE REACTION PLATE (FLAT SIDE UP)

Fig. 41 Remove One Disc

1 - ONE DISC FROM LOW/REVERSE CLUTCH

Fig. 42 Remove Low/Reverse Reaction Plate Snap

Ring

1 - SCREWDRIVER
2 - LOW/REVERSE REACTION PLATE FLAT SNAP RING
3 - DO NOT SCRATCH CLUTCH PLATE

Fig. 43 Remove Low/Reverse Clutch

1 - CLUTCH PLATE
2 - CLUTCH DISC

JR

40TE AUTOMATIC TRANSAXLE

21 - 61

40TE AUTOMATIC TRANSAXLE (Continued)

(35) Remove transfer gear cover-to-case bolts (Fig.

44).

(36) Remove transfer gear cover (Fig. 45).

(37) Using Tool 6259, remove transfer shaft gear-

to-shaft nut and coned washer (Fig. 46) (Fig. 47).

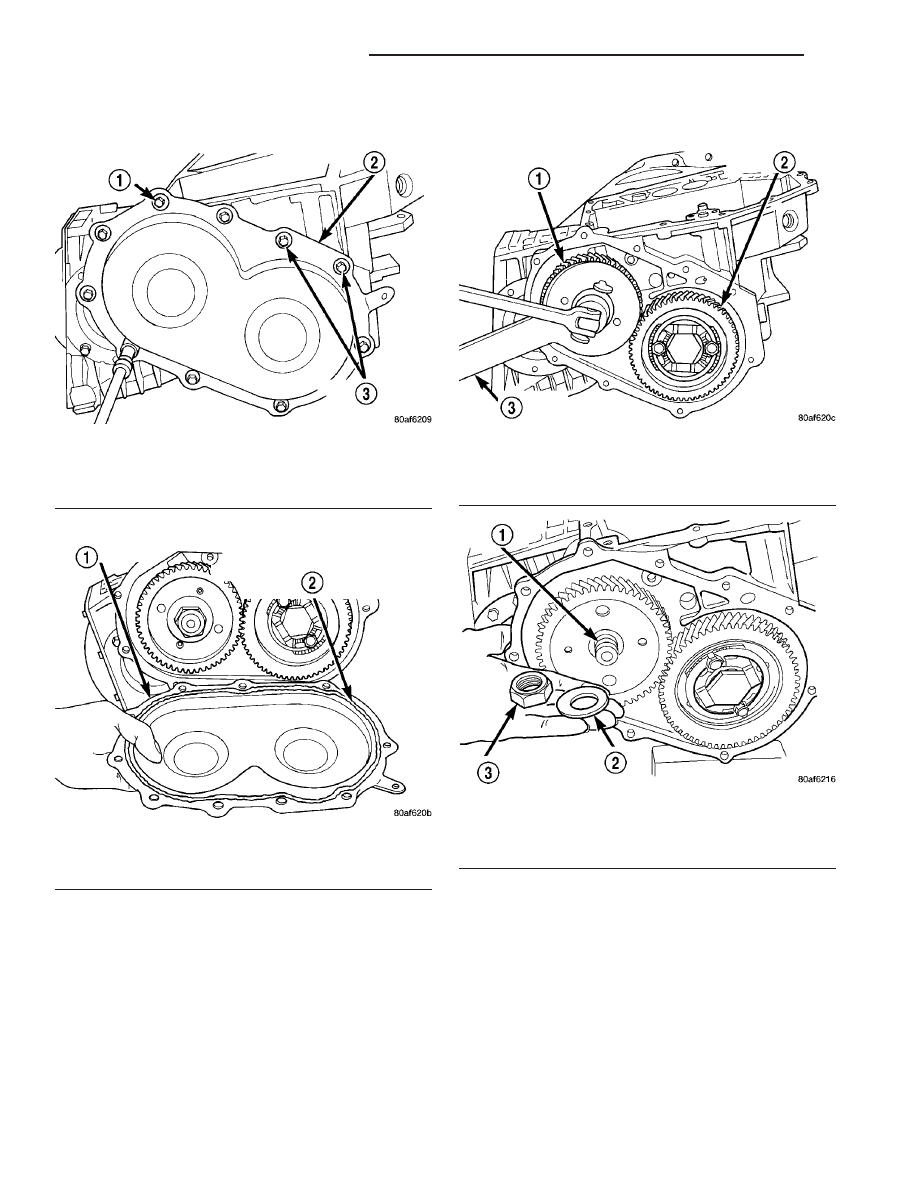

Fig. 44 Remove Rear Cover Bolts

1 - REAR COVER BOLTS
2 - REAR COVER
3 - USE SEALANT ON BOLTS

Fig. 45 Remove Rear Cover

1 - REAR COVER
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41) AS SHOWN

Fig. 46 Remove Transfer Shaft Gear Nut

1 - TRANSFER SHAFT GEAR
2 - OUTPUT GEAR
3 - SPECIAL TOOL 6259

Fig. 47 Transfer Shaft Gear Nut and Coned Washer

1 - TRANSFER SHAFT
2 - LOCK WASHER
3 - NUT

21 - 62

40TE AUTOMATIC TRANSAXLE

JR

40TE AUTOMATIC TRANSAXLE (Continued)

(38) Using tool L-4407A, remove transfer shaft

gear (Fig. 48).

(39) Remove transfer gear shim (select) (Fig. 49).

(40) Remove bearing cup retainer (Fig. 50).

(41) Remove transfer gear bearing cone using

setup shown in (Fig. 51).

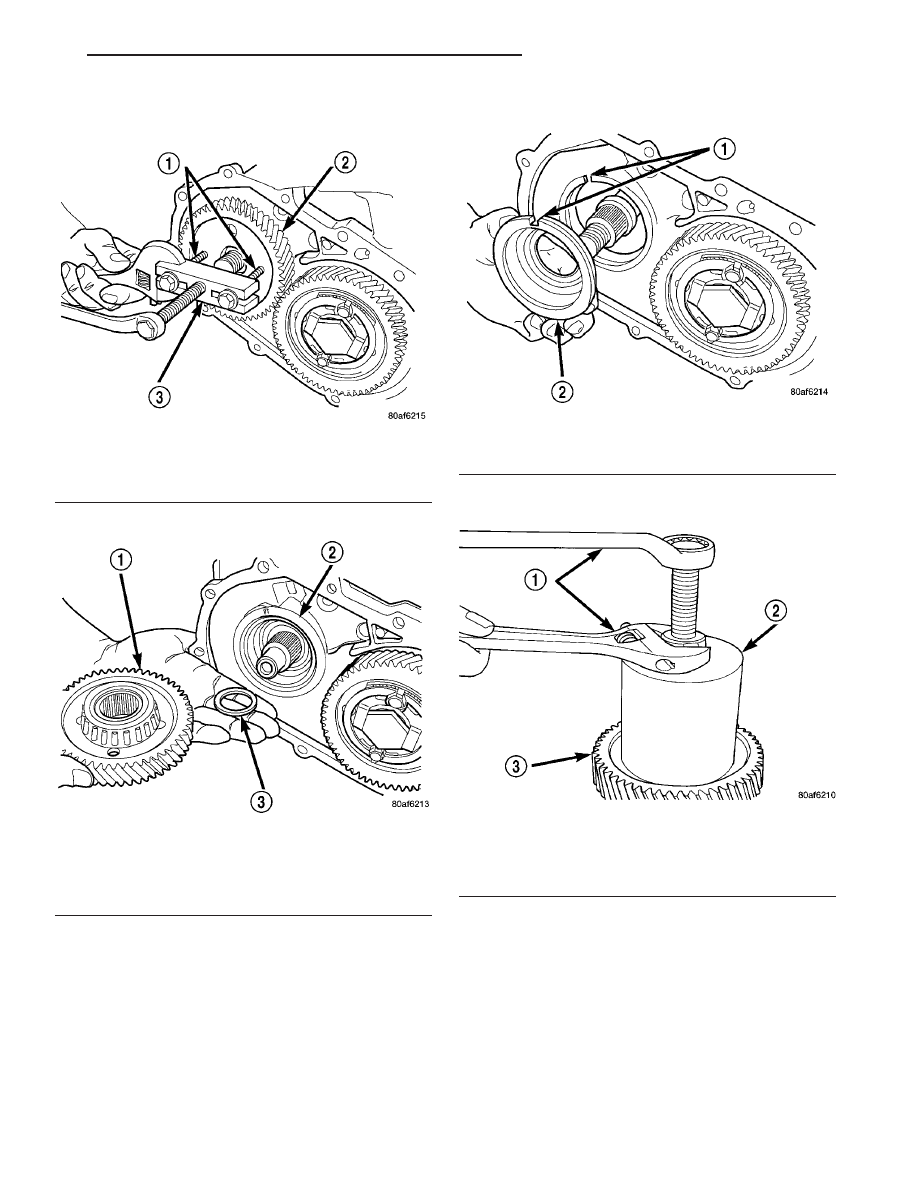

Fig. 48 Remove Transfer Shaft Gear

1 - SPECIAL TOOL L4407-6
2 - TRANSFER SHAFT GEAR
3 - SPECIAL TOOL L4407A

Fig. 49 Remove Transfer Shaft Gear and (Select)

Shim

1 - TRANSFER SHAFT GEAR
2 - BEARING CUP RETAINER
3 - SHIM (SELECT)

Fig. 50 Remove Bearing Cup Retainer

1 - ALIGN INDEXING TAB TO SLOT
2 - BEARING CUP RETAINER

Fig. 51 Remove Transfer Gear Bearing Cone

1 - WRENCHES
2 - TOOL 5048 WITH JAWS TOOL 5048–4 AND BUTTON TOOL
L-4539–2
3 - TRANSFER SHAFT GEAR

JR

40TE AUTOMATIC TRANSAXLE

21 - 63

40TE AUTOMATIC TRANSAXLE (Continued)

(42) Remove

transfer

shaft

bearing

cup

from

retainer using Tool 6062 (Fig. 52).

(43) Using Tool 6051, remove transfer shaft bear-

ing snap ring (Fig. 53).

(44) Using tool 5049A, remove transfer shaft from

transaxle (Fig. 54).

(45) Slip bearing cup retainer and oil baffle off of

shaft (Fig. 55).

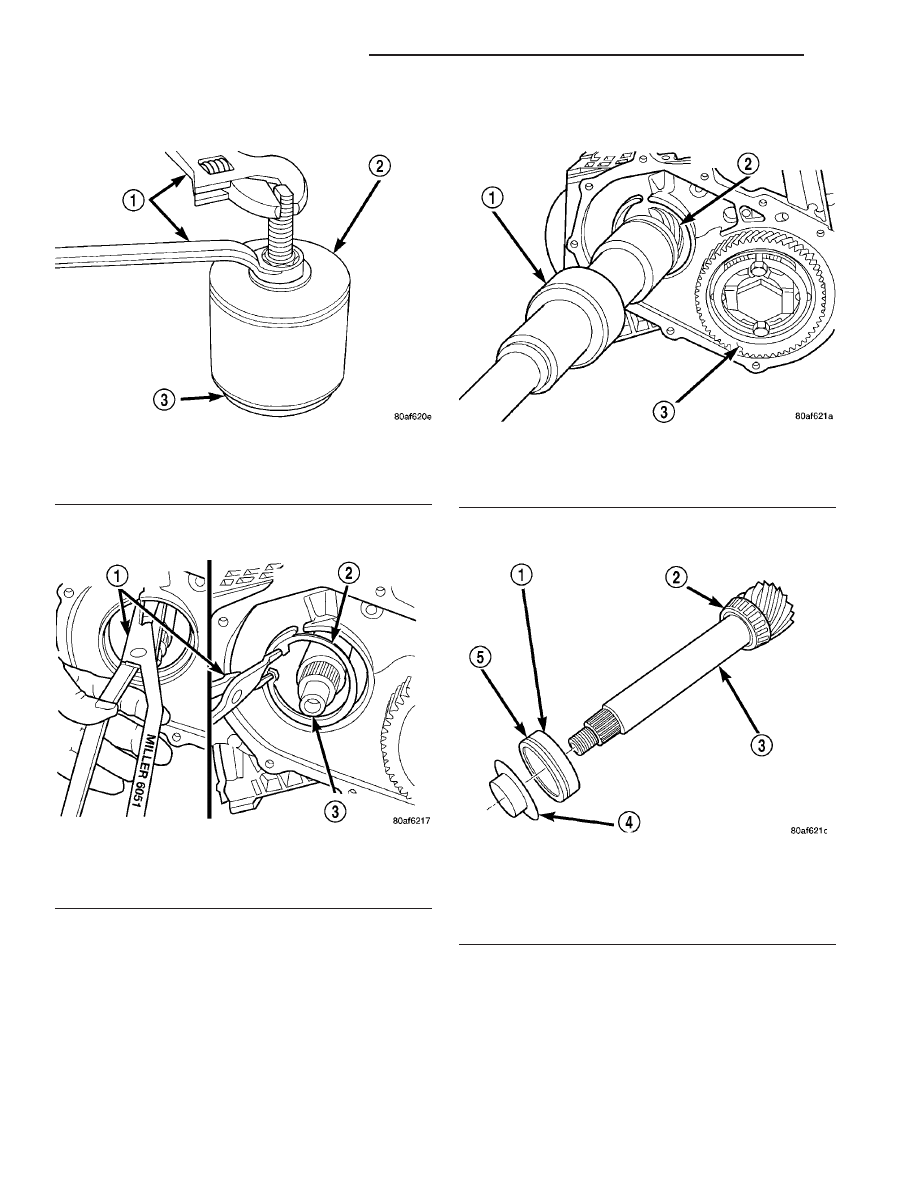

Fig. 52 Remove Transfer Shaft Bearing Cup

1 - WRENCHES
2 - TOOL 6062
3 - TRANSFER SHAFT BEARING CUP RETAINER

Fig. 53 Remove Transfer Shaft Bearing Snap Ring

1 - SNAP RING PLIERS TOOL 6051
2 - TRANSFER SHAFT BEARING SNAP RING
3 - TRANSFER SHAFT

Fig. 54 Remove Transfer Shaft

1 - SPECIAL TOOL 5049–A
2 - TRANSFER SHAFT
3 - OUTPUT GEAR

Fig. 55 Bearing Cup Removed

1 - BEARING CUP
2 - BEARING CONE
3 - TRANSFER SHAFT
4 - OIL BAFFLE
5 - O-RING
